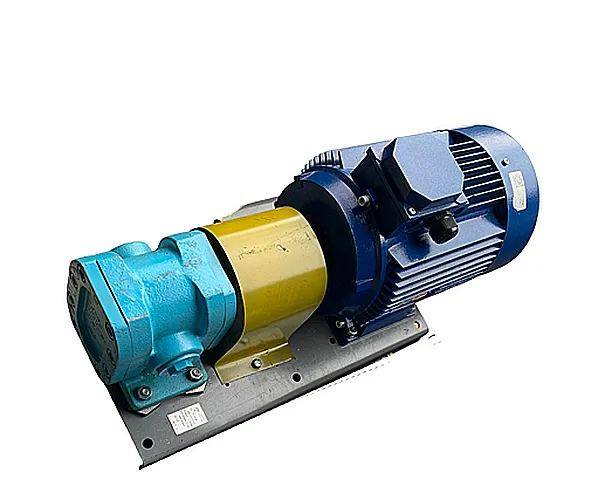

Насос агрегат БГ11-25 представляет собой моноблочный гидравлический узел, в состав которого интегрирован шестеренный насос серии Г11-25 и электродвигатель серии АИР на общей раме. Блок предназначен для решения задач подачи минерального масла или иных вязких жидкостей в системы смазки и гидравлики промышленного стационарного оборудования. Благодаря своей надежности и стабильным параметрам, насос агрегат БГ11-25 обеспечивает бесперебойную работу, выступая основным или резервным источником давления.
Назначение и область применения
Агрегат служит сердцем гидравлических контуров, создавая необходимое давление и обеспечивая циркуляцию рабочей среды. Основная задача — организация принудительной подачи масла в смазочные и рабочие линии различных типов промышленных установок. Высокая производительность и способность работать с жидкостями повышенной вязкости делают его незаменимым в металлообработке, производстве строительных материалов и тяжелом машиностроении.
Типичные объекты для применения насос агрегат БГ11-25:
- Гидравлические системы металлорежущих станков с ЧПУ и токарных автоматов.
- Прессовое оборудование для холодной и горячей штамповки.
- Смазочные системы прокатных станов и другого металлургического оборудования.
- Подъемные механизмы, конвейеры и индустриальные лифты.
- Гидростанции для стационарных испытательных стендов.
- Оборудование деревообрабатывающей и пищевой промышленности с гидравлическим приводом.
Таким образом, насос агрегат БГ11-25 может быть использован везде, где требуется надежный источник гидравлического давления низкого и среднего уровня.
Условное обозначение и технические параметры
Маркировка модели БГ11-25 включает в себя ключевую информацию. Литера Б указывает на исполнение в виде насосного агрегата (блок насос+двигатель). Буква Г обозначает гидравлическое назначение. Цифры 11 соответствуют серии шестеренных насосов, а 25 — типоразмеру, который соответствует рабочему объему в 100 см³. Это позволяет специалистам быстро идентифицировать ключевые эксплуатационные характеристики изделия.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 100,0 |
| Номинальная подача (пропускная способность), л/мин | 133,0 |
| Коэффициент подачи, % | 92 |
| Общий КПД агрегата, % | 77 |
| Рабочее давление номинальное, МПа | 2,5 |
| Давление максимальное, МПа | 3,0 |
| Частота вращения вала, об/мин | 1450 (номинальная) |
| Тип электродвигателя | Асинхронный, АИР132S4 |
| Мощность электродвигателя, кВт | 7,5 |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла (ISO VG 32-68) |
| Код ТН ВЭД | 8413600000 |
Габариты и вес
Общие размеры агрегата в сборе могут незначительно варьироваться в зависимости от исполнения креплений и входных патрубков. Усредненные габариты и масса приведены в таблице ниже. Эти данные необходимы для проектирования места установки, расчета фундаментных болтов и организации подъема оборудования.
| Параметр | Значение |
|---|
| Длина (L), мм | 665 – 690 |
| Ширина (B), мм | 282 – 312 |
| Высота (H), мм | 360 – 395 |
| Диаметр присоединительного патрубка (D), мм | 13 |
| Масса агрегата, кг | до 91 |
Изображение: Вид сбоку на агрегат БГ11-25 с указанием основных размеров для монтажа.
Принцип работы и устройство
Функционирование насос агрегат БГ11-25 основано на классическом шестеренном принципе. Электродвигатель через жесткую муфту передает вращающий момент на ведущую шестерню насосной секции. В паре с ней работает ведомая шестерня. Их вращение в герметичной рабочей камере создает зону разрежения на стороне всасывания, благодаря чему масло затягивается из бака или питающей магистрали. Жидкость, захваченная зубьями, переносится по периметру корпуса к нагнетательному окну, где создается требуемое давление, и поступает далее в гидравлическую систему.
Лапы электродвигателя и насоса закреплены на общей литой или сварной плите, что обеспечивает идеальную соосность, минимизирует вибрации и продлевает ресурс всего узла. Компактная и жесткая конструкция насос агрегат БГ11-25 позволяет монтировать его непосредственно на бак гидростанции или на отдельную раму рядом с оборудованием.
Опытный механик учит молодого наладчика: «Если твой пресс стучит, как дятел, масло убегает, как вода, а не гремит насос агрегат БГ11-25 — значит, в системе есть хоть что-то рабочее!»
Преимущества и особенности эксплуатации
- Снижение затрат на монтаж и пусконаладку. Узел поставляется в сборе, отбалансирован и готов к подключению трубопроводов и электропитания. Это сокращает время и стоимость ввода в эксплуатацию.
- Стабильность гидравлических параметров. Высокий коэффициент подачи (92%) и КПД обеспечивают предсказуемую производительность системы вне зависимости от нагрузки, что критически важно для точных технологических процессов.
- Увеличение межремонтного пробега оборудования. Надежная конструкция шестерен и подшипников, рассчитанная на длительную работу под нагрузкой, напрямую влияет на общий ресурс гидростанции и снижает риск внеплановых простоев.
- Универсальность по типу рабочей среды. Насос агрегат БГ11-25 совместим с широким спектром индустриальных масел рекомендованной вязкости, что позволяет использовать его в уже существующих системах без замены жидкости.
- Простота обслуживания. Электродвигатель стандартного исполнения, легко заменяемые уплотнения и доступность запасных частей упрощают сервисное обслуживание.
Температурный режим работы и ресурс
Агрегат рассчитан на эксплуатацию в широком диапазоне температур окружающей среды: от -20°C до +50°C. Рекомендуемая температура рабочей жидкости для поддержания оптимальной вязкости (29-35 сСт) и производительности — в пределах 20-60°C. При работе на морозе необходимо применять зимние сорта масел и обеспечивать плавный пуск.
Заявленный производителем ресурс насос агрегат БГ11-25 до первого капитального ремонта составляет не менее 15 000 часов непрерывной работы. Ключевым фактором, влияющим на срок службы, является чистота гидравлического масла. Обязательна установка фильтров с тонкостью фильтрации не грубее 40 мкм на линии всасывания. При регулярной замене фильтрующих элементов и масла ресурс может быть увеличен до 20 000 часов и более.
Состав ремонтного комплекта и типовые дефекты
Техническое обслуживание и ремонт агрегата требуют замены расходных уплотнительных элементов. В ремкомплект обычно входят:
| Наименование детали | Причина износа |
|---|
| Уплотнительные манжеты вала (сальники) | Естественный износ, потеря эластичности из-за высоких температур или абразивных частиц в масле. |
| Прокладки фланцев и крышек | Усадка и старение материала под действием давления и температуры, приводящее к утечкам. |
| Подшипники (опорные) | Постепенный износ, вибрационные нагрузки, попадание грязи из-за поврежденных уплотнений. |
| Шестерни (ведущая/ведомая) | Проявляется крайне редко при работе на предельных давлениях с загрязненным маслом или при кавитации. |
Своевременная замена уплотнений по регламенту (обычно каждые 5000 часов) предотвращает серьезные поломки и сохраняет высокую производительность насос агрегат БГ11-25.
Типичные ошибки при подборе
- Несоответствие производительности. Выбор агрегата с недостаточной подачей (л/мин) приводит к «голоданию» гидросистемы, падению скорости рабочих органов, перегреву. Избыточная производительность ведет к потерям энергии и необходимости установки перепускных клапанов.
- Игнорирование давления в системе. Работа на давлениях, превышающих максимальные 3,0 МПа, вызывает интенсивный износ шестерен и подшипников, рост нагрузки на двигатель и риск аварии.
- Неверный подбор типа рабочей среды. Использование жидкостей, не соответствующих рекомендациям (например, слишком низкой вязкости или с агрессивными присадками), сокращает ресурс уплотнений и шестерен.
- Пренебрежение условиями монтажа. Установка агрегата с перекосом относительно рамы или бака, отсутствие виброизоляции вызывают повышенный шум, вибрации и преждевременный выход из строя муфты и подшипников.
Примеры подбора и заказа
Клиентам доступны различные варианты комплектации агрегата в зависимости от потребностей:
- Базовая модель БГ11-25. Стандартное исполнение с электродвигателем 7.5 кВт, 1500 об/мин, для замены вышедшего из строя аналогичного узла или сборки новой гидростанции.
- Модификация с муфтой в масляной ванне. Для применения в условиях высоких ударных нагрузок, требующих повышенной защиты от крутильных колебаний.
- Комплект с обратным клапаном и напорным фильтром. Готовое решение для установки в линию нагнетания без необходимости подбора и покупки дополнительной арматуры.
Рекомендуем перед заказом проконсультироваться с техническим специалистом на сайте для уточнения всех параметров подключения и совместимости с существующей системой.
Поставка и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА». Мы обеспечиваем полный цикл сопровождения: от инженерного подбора и согласования технического задания до доставки, шеф-монтажа и сервисного обслуживания.
Доставка осуществляется по всей территории России транспортными компаниями или собственным транспортом в города, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Работаем с клиентами из стран СНГ: Казахстана, Беларуси, Армении и других.
Гарантия на насос агрегат БГ11-25 составляет 24 месяца с момента ввода в эксплуатацию при соблюдении условий, указанных в паспорте изделия. По всем вопросам подбора аналога, наличия на складе и сроков поставки обращайтесь к нашим специалистам через раздел Контакты или форму обратной связи.
Инженерный отдел компании готов оказать помощь в интеграции агрегата в вашу гидравлическую систему, а также предоставить рекомендации по его обслуживанию для обеспечения максимального ресурса работы.
