Крановые электродвигатели 5MTH, MTH, MTF, MTKF, 4MTM

Надежность и производительность подъемно-транспортного оборудования напрямую зависят от его силового сердца – электродвигателя. Для работы в условиях интенсивных, часто переменных нагрузок, вибрации и сложных климатических условий требуются специализированные решения. Именно такими являются крановые электродвигатели серий 5MTH, MTH, MTF, MTKF и 4MTM. Эти машины разработаны с учетом специфики эксплуатации на мостовых, козловых, портальных и башенных кранах, а также других видах грузоподъемной техники, используемой в промышленности и строительстве.

Крановые электродвигатели отличаются повышенной механической прочностью, устойчивостью к частым пускам и реверсам, а также способностью работать в широком диапазоне температур. На российском рынке крановые электродвигатели серии 5MTH и ее модификации зарекомендовали себя как одни из самых надежных и долговечных. Их применение обеспечивает бесперебойную работу механизмов подъема, передвижения тележек и других функций кранового оборудования.

Описание и назначение серии электродвигателей 5MTH, MTH, MTF, MTKF, 4MTM

Крановые электродвигатели 5MTH представляют собой асинхронные двигатели с фазным ротором, предназначенные специально для электропривода механизмов подъемно-транспортных машин. Конструкция данных крановых электродвигателей оптимизирована для режима работы S3 (повторно-кратковременный) и S4 (повторно-кратковременный с частыми пусками), что типично для циклов работы крана. Двигатели серий MTH, MTF, MTKF и 4MTM являются дальнейшими модификациями и вариациями базовой серии, предлагающими различные комбинации по классу изоляции, конструкции корпуса или специфическим требованиям.

Основное назначение данных крановых электродвигателей – обеспечение тягового усилия и управляемого вращения в механизмах подъема груза и передвижения крановых тележек и мостов. Их установка возможна на новое оборудование, а также они служат идеальной заменой изношенным агрегатам при ремонте и модернизации существующих кранов.

Внешний вид типового кранового электродвигателя серии 5MTH. Четко видны лапы для крепления и вал.

Габаритные размеры, вес и код ТН ВЭД

Вес и габариты крановых электродвигателей варьируются в зависимости от конкретной модели, мощности и числа полюсов. Для серии 5MTH, представленной в таблице ниже, масса двигателей находится в диапазоне от примерно 150 до 400 кг. Габаритные размеры (длина, ширина, высота) также пропорционально увеличиваются с ростом мощности. Точные присоединительные размеры, такие как межосевое расстояние лап, диаметр и длина конца вала, стандартизированы в соответствии с мощностью и габаритом двигателя, что упрощает монтаж и замену.

Код ТН ВЭД для данной продукции обычно относится к группе 8501 (Электродвигатели и генераторы переменного тока) и требует уточнения в зависимости от конкретных технических параметров при таможенном оформлении.

Технические характеристики крановых электродвигателей 5MTH

Ниже представлена актуализированная таблица с ключевыми параметрами наиболее востребованных моделей серии крановых электродвигателей 5MTH. Все двигатели рассчитаны на повторно-кратковременный режим работы с продолжительностью включения (ПВ) 40%, что стандартно для крановых механизмов.

Принцип работы и конструктивные особенности

Крановые электродвигатели 5MTH, как и другие модели серии, являются асинхронными машинами с фазным ротором. Ротор имеет не короткозамкнутую "беличью клетку", а трехфазную обмотку, концы которой выведены на контактные кольца. Это позволяет вводить в цепь ротора дополнительное сопротивление (пуско-регулирующие резисторы) для плавного пуска и регулировки скорости в ограниченном диапазоне. Такой принцип работы идеально подходит для кранов, где требуется высокий пусковой момент при подъеме груза и возможность его точного позиционирования.

Управление двигателем осуществляется через специальный крановый магнитный пускатель или контроллер, который коммутирует цепи статора и поэтапно выводит сопротивления из цепи ротора. Конструктивно эти крановые электродвигатели имеют усиленный корпус, подшипниковые щиты и вал, рассчитанные на радиальные нагрузки от ременных передач или соединения с редуктором. Исполнение по степени защиты, как правило, IP44, что обеспечивает защиту от попадания твердых частиц размером более 1 мм и брызг воды.

Шутка для инженера: Почему крановый электродвигатель никогда не теряет самообладания? Потому что он всегда работает в строго заданном режиме и не позволяет себе лишних вибраций! А если серьезно, то выбор правильного кранового электродвигателя – это залог устойчивой и безопасной работы всего подъемного механизма.

Температурный режим работы и срок службы

Одно из ключевых преимуществ данных двигателей – расширенный температурный диапазон эксплуатации. Крановые электродвигатели 5MTH и аналоги рассчитаны на работу при температуре окружающего воздуха от -50°C до +40°C. Это позволяет использовать их на открытых площадках в любом регионе России, включая северные территории. Класс нагревостойкости изоляции (обозначаемый буквой H, F или B в маркировке) гарантирует долговечную работу в условиях повышенных температурных нагрузок. При соблюдении условий эксплуатации, своевременном техническом обслуживании (чистка, проверка подшипников, состояние щеточного аппарата) срок службы крановых электродвигателей может превышать 15-20 лет.

Монтажное исполнение (способ установки)

Для гибкости интеграции в различные конструкции кранов, электродвигатели выпускаются в нескольких монтажных исполнениях согласно ГОСТ или IEC. Наиболее распространенные из них:

• IM 1001: Монтаж на лапах, один конец вала. Классическое исполнение для большинства применений.
• IM 1002: Монтаж на лапах, два конца вала. Позволяет устанавливать дополнительные устройства (тормоз, тахогенератор) с противоположной стороны.
• IM 2001: Комбинированное крепление (лапы + фланец), один конец вала. Обеспечивает более жесткую фиксацию и соосность при соединении с редуктором.
• IM 2002: Комбинированное крепление (лапы + фланец), два конца вала.

Выбор исполнения зависит от конструкции привода и доступного пространства для монтажа.

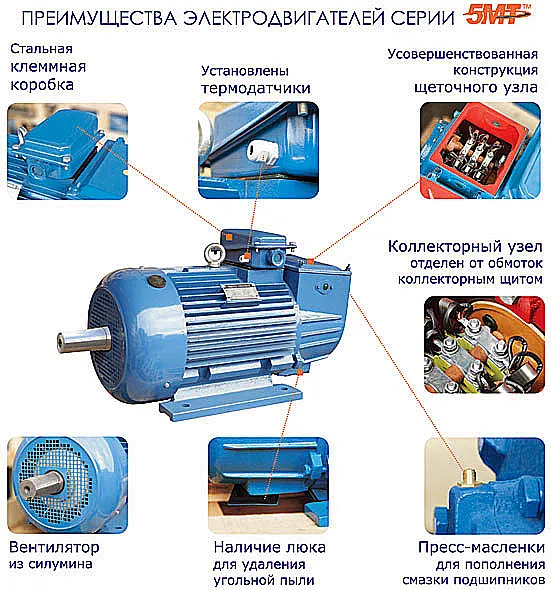

Инфографика, наглядно показывающая основные преимущества крановых электродвигателей серии 5MTH.

Область применения и совместимое оборудование

Крановые электродвигатели серий 5MTH, MTH, MTF, MTKF, 4MTM находят применение во всех отраслях, где используются грузоподъемные механизмы:

• Строительство: Башенные краны, козловые краны для монтажных работ.
• Промышленность: Мостовые и консольные краны в цехах металлургических, машиностроительных, судостроительных заводов; краны-штабелеры на складах.
• Транспорт и логистика: Портальные краны в морских и речных портах, железнодорожные краны.
• Энергетика и горнодобывающая отрасль: Специальные краны для монтажа оборудования и выполнения погрузочно-разгрузочных работ.

Эти двигатели совместимы с отечественными и зарубежными системами управления, включая классические релейно-контакторные схемы с контроллерами ККТ, КПС, а также с современными частотными преобразователями, позволяющими осуществлять более плавное регулирование.

Расшифровка условного обозначения (шифра модели)

Понимание маркировки помогает точно определить параметры двигателя. Рассмотрим на примере модели 5МТН312–6У1:

• 5МТ – обозначение серии крановых электродвигателей.
• Н – класс изоляции обмоток (Н – нагревостойкость до 180°C, также могут быть F, B).
• 3 – условный габарит (номер габарита) сердечника статора.
• 1 – порядковый номер длины сердечника в пределах габарита.
• 2 – условная длина сердечника (второй вариант).
• 6 – число полюсов (определяет синхронную частоту вращения: для 50 Гц: 2 полюса – 3000 об/мин, 4 – 1500 об/мин, 6 – 1000 об/мин, 8 – 750 об/мин).
• У1 – климатическое исполнение (У – для умеренного климата) и категория размещения (1 – для работы на открытом воздухе).

Ремонтопригодность и запасные части

Конструкция крановых электродвигателей предполагает возможность ремонта. Наиболее часто изнашиваемыми элементами, требующими замены в процессе эксплуатации, являются:

1. Щеточный аппарат (угольно-графитовые щетки, пружины, траверса).
2. Подшипники качения (радиальные шарикоподшипники на валу).
3. Контактные кольца ротора (при значительном износе или подгаре).

Многие поставщики, включая компанию ГИДРАВЛИКА, предлагают ремкомплекты и отдельные узлы для проведения восстановительных работ. Доступность запасных частей на территории РФ – значительное преимущество отечественной продукции.

Примеры заказа крановых электродвигателей

Для оформления заказа необходимо указать полную маркировку двигателя и желаемое монтажное исполнение. Примеры формулировок запроса:

• «Крановый электродвигатель 5МТН-311-6У3, исполнение IM 1001, для замены на мостовом кране. Цена и сроки?»
• «Требуется двигатель MTKF мощностью 15 кВт, 960 об/мин, для работы с частотным преобразователем. Подбор аналога?»

Наши специалисты помогут подобрать нужную модель кранового электродвигателя, проверить совместимость и рассчитать стоимость. Задать вопрос или оформить заявку можно через форму на сайте или по контактному телефону.
