Крановый электродвигатель 4МТH 280 S10 представляет собой трехфазный асинхронный агрегат с фазным ротором, разработанный специально для привода механизмов подъемно-транспортного оборудования. Он предназначен для установки на краны, тельферы, тали и аналогичные машины, где требуется надежность и точность управления частотой вращения.
Описание и назначение
Электродвигатель 4МТН 280 S10 выполняет функцию преобразования электрической энергии в механическую работу для перемещения грузов. Основное его преимущество — возможность плавного регулирования скорости вращения вала за счет использования фазного ротора и внешних сопротивлений. Мотор питается от стандартной промышленной сети переменного тока напряжением 380 В, 50 Гц.
Габариты, вес и код ТН ВЭД
Агрегат отличается внушительными размерами и массой, характерными для оборудования такого класса мощности. Общие габаритные размеры составляют 740x1090x615 мм (ВхДхГ). Диаметр выходного вала равен 90 мм, что важно при подборе соединительной муфты.
| Основные габариты и вес |
| Габаритные размеры (ВхДхГ), мм |
740x1090x615 |
| Диаметр вала, мм |
90 |
| Диаметр фланца, мм |
660 |
| Ориентировочная масса, кг |
~850 |
| Код ТН ВЭД |
8501 52 100 0 |
Модель 4МТН 280 S10 производится в климатическом исполнении У1 и УХЛ, что допускает его эксплуатацию в умеренном и холодном макроклиматических районах.
— Почему этот электродвигатель крановый такой надежный?
— Потому что у него не горят щетки, а «горят» только работники склада, когда видят, насколько он тяжелый для перемещения!
Технические характеристики двигателя 4МТН 280 S10
Крановый электродвигатель 4МТН 280 S10 обладает набором параметров, обеспечивающих стабильную работу в составе грузоподъемных механизмов. Его конструкция рассчитана на работу в повторно-кратковременном и непрерывном режимах.
| Электрические и механические параметры |
| Номинальная мощность, кВт |
45 |
| Номинальное напряжение, В |
380 |
| Фазность и тип |
Трехфазный асинхронный с фазным ротором |
| Номинальная частота вращения, об/мин |
600 |
| Номинальный ток статора, А |
101 |
| Номинальный КПД, % |
87 |
| Коэффициент мощности, cos φ |
0.78 |
| Кратность максимального момента (Mmax/Мн) |
2.8 |
| Напряжение на кольцах ротора, В |
179 |
| Класс изоляции обмотки |
H (до 180°C) |
| Момент инерции ротора, кг·м² |
3.98 |
| Конструктивные особенности |
| Способ монтажа |
На лапах, горизонтальный |
| Охлаждение |
Принудительное вентиляторное |
| Подшипник приводного конца вала |
6320/Z1/C3 |
| Подшипник противоприводного конца |
6320/Z1/C3 |
| Размеры угольных щеток, мм |
40x20x60 |

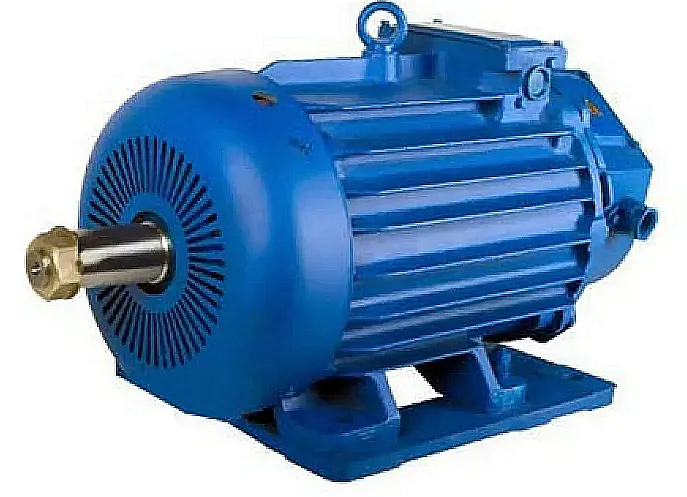

Вид кранового электродвигателя 4МТH 280 S10 со стороны вала и клеммной коробки

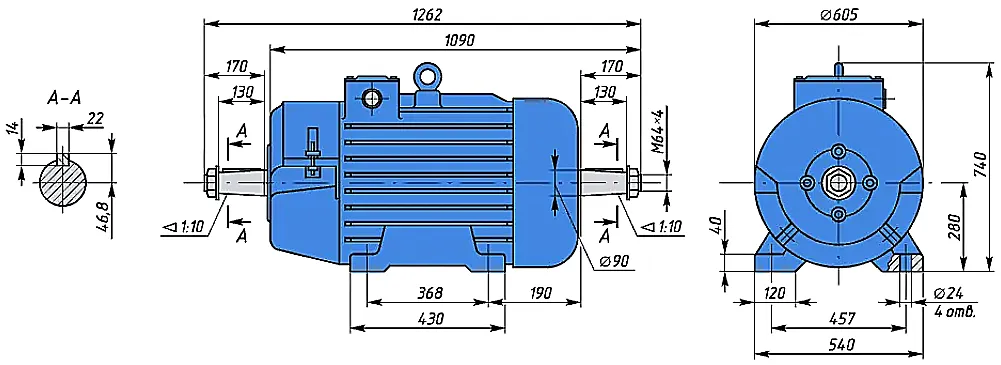

Габаритные размеры и присоединительные узлы электродвигателя 4МТH 280 S10
Преимущества и особенности эксплуатации
Выбирая электродвигатель крановый 4МТH 280 S10, вы получаете ряд эксплуатационных преимуществ:
- Регулировка скорости: Благодаря фазному ротору данный крановый электродвигатель позволяет плавно изменять частоту вращения за счет введения в цепь ротора добавочных сопротивлений, что критически важно для точного позиционирования грузов.
- Высокая перегрузочная способность: Кратность максимального момента в 2.8 гарантирует уверенный запуск и работу под нагрузкой, характерной для пусковых режимов крановых механизмов.
- Длительный ресурс работы: При соблюдении условий эксплуатации, включая своевременное обслуживание коллекторно-щеточного узла, средняя наработка на отказ достигает 60 тыс. часов.
- Универсальность подключения: Хотя базовое напряжение составляет 380 В, возможен заказ модификаций на другие стандартные напряжения, что облегчает интеграцию в существующие системы.
- Соответствие стандартам: Конструкция соответствует требованиям ГОСТ 31606-2012 и IEC 60034-1, что обеспечивает совместимость с большинством отечественных и импортных крановых установок.
Принцип работы в составе системы
Крановый электродвигатель 4МТН 280 S10 работает по принципу классического асинхронного двигателя с фазным ротором. Трехфазное напряжение подается на обмотку статора, создавая вращающееся магнитное поле. Ток в обмотке ротора наводится за счет этого поля, и ротор приходит во вращение. Ключевое отличие — обмотка ротора выведена на контактные кольца через щеточный аппарат, что позволяет включать в ее цепь пускорегулирующие резисторы. Это дает возможность снижать пусковые токи и регулировать скорость в широком диапазоне, что является главным преимуществом данного электродвигателя для крановых установок.
Температурный режим, условия и срок службы
Мотор рассчитан на эксплуатацию в диапазоне температур окружающей среды от -40°C до +40°C (для исполнения УХЛ). Класс нагревостойкости изоляции H (180°C) позволяет выдерживать кратковременные перегрузки без утраты работоспособности. Допускается работа в повторно-кратковременном режиме (ПКР) с высокой частотой включений, характерным для кранового цикла. Основными факторами, влияющими на ресурс электродвигателя кранового 4МТH 280 S10, являются:
- Качество электропитания: Колебания напряжения за пределами ±5% могут приводить к перегреву обмоток.
- Состояние щеточного узла: Износ щеток, плохой контакт на кольцах увеличивает искрение и локальный перегрев.
- Своевременность технического обслуживания: Необходима регулярная проверка подшипников и их смазка, очистка от загрязнений, протяжка электрических соединений.
- Чистота окружающей среды: Хотя двигатель имеет защиту от брызг, рекомендуется установка в помещениях с минимальным содержанием проводящей пыли и агрессивных веществ.
Область применения и типы оборудования
Электродвигатель крановый 4МТH 280 S10 универсален и активно используется в различных отраслях промышленности для привода подъемно-транспортных устройств:
- Мостовые и козловые краны: Для механизмов подъема и передвижения тележек.
- Тельферы и тали: В качестве основного силового агрегата электрических лебедок.
- Шахтные подъемные установки и лифты промышленного назначения.
- Приводы наклонных и крутонаклонных конвейеров.
- Роторные установки и поворотные механизмы.
Таким образом, сфера применения данного электродвигателя кранового чрезвычайно широка — от цехов и складов до предприятий металлургии и горнодобывающей промышленности.
Расшифровка условного обозначения «4МТH 280 S10»
Маркировка двигателя содержит ключевую информацию о его конструкции и параметрах:
- 4 — степень защиты IP44 (защита от брызг воды и предметов диаметром более 1 мм).
- МТ — серия «крановые с фазным ротором».
- H — с принудительным охлаждением с независимой вентиляцией.
- 280 — высота оси вращения вала над опорной поверхностью (280 мм).
- S — длина сердечника статора (установочный размер).
- 10 — длина сердечника статора (число длин).
Запасные части и ремкомплект
В процессе эксплуатации электродвигателя кранового 4МТH 280 S10 некоторые компоненты подвержены естественному износу. Мы рекомендуем держать на складе следующие запасные части:
| Наиболее часто заменяемые элементы |
| Щетки угольные |
Размер 40x20x60 мм. Изнашиваются вследствие трения о контактные кольца ротора. |
| Подшипники качения |
6320/Z1/C3 (2 шт.). Выходят из строя при превышении срока службы, перегреве или попадании загрязнений. |
| Пылезащитные манжеты (сальники) |
Для вала подшипниковых щитов. Защищают подшипники от пыли и влаги. |
| Контактные кольца (ротор) |
Подлежат замене при сильном износе или появлении глубоких рисок. |
| Прокладки и уплотнения клеммной коробки |
Обеспечивают степень защиты IP44, теряют эластичность со временем. |
Полный ремкомплект и квалифицированный ремонт можно заказать у нашего сервисного центра.
Типичные ошибки при подборе и замене
- Ориентация только на мощность и обороты: Многие не учитывают тип ротора (фазный), что делает невозможным применение стандартных частотных преобразователей для регулировки скорости в полном объеме.
- Игнорирование способа охлаждения: Двигатели с независимой вентиляцией (индекс «Н») требуют правильной организации воздушного потока и не могут работать в закрытом пространстве без принудительного обдува.
- Несоответствие монтажных размеров: Неправильный замер диаметра вала, межосевого расстояния лап или диаметра фланца приводит к проблемам с установкой.
- Пренебрежение режимом работы: Электродвигатель крановый 4МТН 280 S10 рассчитан на повторно-кратковременный режим. Использование его для непрерывной работы на полной мощности может потребовать дополнительной проверки теплового режима.
Примеры оформления заказа
При заказе кранового электродвигателя необходимо указать ключевые параметры и требуемые опции:
- Базовая комплектация: Электродвигатель крановый 4МТH 280 S10, 45 кВт, 600 об/мин, 380 В, IP44, на лапах.
- Модификация под другое напряжение: Электродвигатель крановый 4МТH 280 S10, 45 кВт, 600 об/мин, 660 В, IP44.
- Заказ с дополнительной защитой: Электродвигатель крановый 4МТH 280 S10 в климатическом исполнении УХЛ для работы при пониженных температурах, с комплектом дополнительных термодатчиков в подшипниковых узлах.
Для уточнения деталей и получения точных габаритных чертежей оставьте заявку через сайт или свяжитесь с нашими инженерами.
