Крановый электродвигатель 4MT 200LA8 представляет собой асинхронную электрическую машину с фазным ротором, разработанную для комплектации кранового оборудования и приводов металлургической промышленности. Основная функция – обеспечение надежного привода в повторно-кратковременных режимах работы с возможностью регулирования скорости.
Описание и назначение 4MT 200LA8
Двигатель серии 4МТ 200 LA8 предназначен для эксплуатации в составе грузоподъемных механизмов (мостовые, козловые, консольные краны), манипуляторов и специального оборудования металлургических цехов. Модель является частью линейки двигателей 4МТ с фазным ротором, что позволяет интегрировать ее в схемы с плавным изменением частоты вращения вала.
В базовом исполнении крановый электродвигатель 4MT 200LA8 рассчитан на повторно-кратковременный режим работы (S3) с продолжительностью включения 40%. При соответствующем расчете нагрузок и систем охлаждения возможно его применение в кратковременных (S2) и продолжительных (S1) режимах. Основное монтажное исполнение – на лапах по стандарту IM1003. Длина станины может варьироваться в зависимости от конкретного заказа. Технически данная модель соответствует как ранним сериям МТ, так и современным моделям 5МТ по установочным и присоединительным размерам.

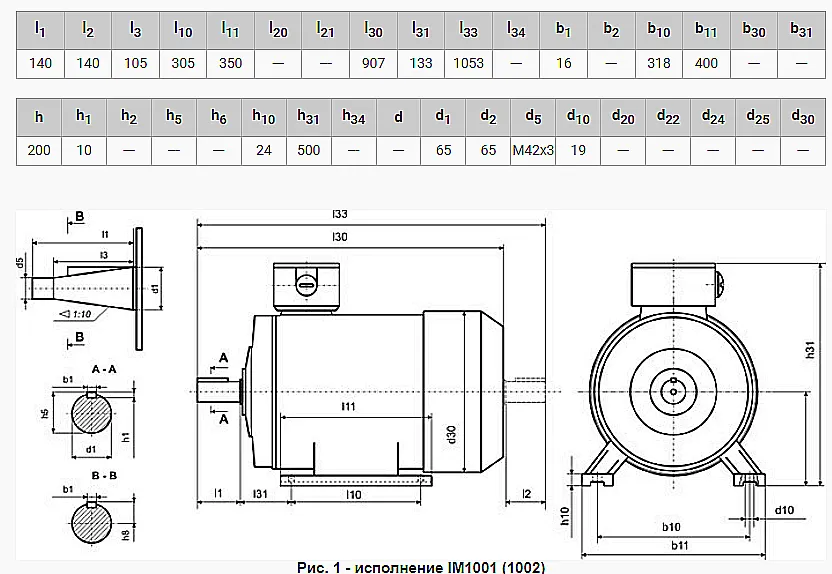

Габаритные размеры и код ТН ВЭД
Код ТН ВЭД для подобного электрооборудования обычно относится к группе 8501 – «Электродвигатели и генераторы». Масса агрегата составляет 275 кг. Габаритные размеры варьируются в зависимости от конкретного исполнения по длине станины.
| Параметр | Значение / Диапазон |
|---|
| Масса, кг | 275 |
| Основное монтажное исполнение | IM1003 (на лапах) |
| Вариант исполнения | IM1004 (с двумя концами вала) |
| Код ТН ВЭД | 8501 (электродвигатели переменного тока) |
Приходит инженер на склад и спрашивает: «У вас есть крановый электродвигатель 4MT 200LA8?» Кладовщик смотрит в бумаги и говорит: «Двигатель есть, но крановщика, чтобы его запустить, – пока нет. Приходите завтра.»

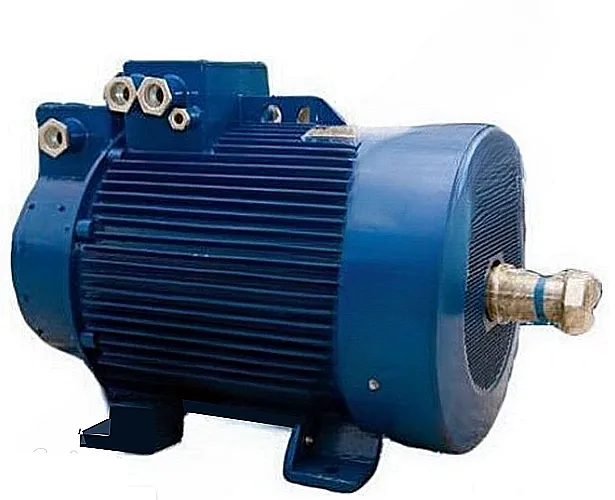

Корпус и клеммная коробка электродвигателя 4MT 200LA8.
Торцевой вид и приводной вал кранового электродвигателя 4MT 200LA8.
Технические характеристики двигателя
Ключевые параметры определяют область применения и совместимость с системами управления. Электродвигатель крановый 4MT 200LA8 обеспечивает высокий пусковой момент и стабильную работу при переменных нагрузках.
| Характеристика | Значение |
|---|
| Номинальная мощность, кВт | 15 |
| Номинальная частота вращения вала, об/мин | 715 |
| Напряжение питания (базовое), В | 380, 3 фазы, 50 Гц |
| Номинальный ток статора при 380В, А | 40 |
| Номинальный крутящий момент, Н·м | 200 |
| Коэффициент полезного действия (КПД), % | 83 |
| Коэффициент мощности (cos φ) | 0.62 |
| Кратность максимального момента (Mmax/Mном) | 3.2 |
| Номинальный ток ротора, А | 48 |
| Напряжение ротора (между кольцами), В | 195 |
| Класс нагревостойкости изоляции | H (до 180°C) |
Преимущества и особенности эксплуатации
- Широкий диапазон регулирования скорости. Наличие фазного ротора позволяет плавно изменять обороты с помощью внешних резисторов или современных частотных преобразователей, что критически важно для точного позиционирования грузов.
- Высокая перегрузочная способность и надежность. Кратность пускового момента 3.2 обеспечивает уверенный старт под нагрузкой. Конструкция рассчитана на ударные и вибрационные нагрузки, характерные для крановой техники.
- Длительный ресурс работы. При эксплуатации в закрытых помещениях или под навесом, качественном обслуживании и своевременной замене щеточного узла срок службы может превышать 15-20 лет.
- Унификация и ремонтопригодность. Электродвигатель крановый 4MT 200LA8 имеет стандартные установочные размеры, что упрощает его замену на аналогичные модели. Большинство изнашиваемых компонентов (подшипники, щетки, уплотнения) доступны для замены.
- Адаптивность к суровым условиям. Класс изоляции H допускает работу при повышенных температурах окружающей среды, что актуально для металлургических цехов.
Принцип работы в системе привода
Крановый электродвигатель 4MT 200LA8 является асинхронным двигателем с фазным ротором. Трехфазное напряжение подается на обмотку статора, создавая вращающееся магнитное поле. В замкнутой через щеточный узел и внешние сопротивления обмотке ротора наводится ток, взаимодействующий с полем статора, – это создает вращающий момент на валу. Регулировка скорости и момента осуществляется путем изменения сопротивления в цепи ротора, что позволяет добиться мягкого пуска и контроля скорости в широком диапазоне.
Температурный режим и ресурс
Изоляция класса H позволяет длительную работу при температуре нагрева обмоток до 180°C. Для сохранения ресурса критически важно обеспечить соблюдение режима работы (преимущественно S3), своевременное обслуживание подшипниковых узлов и чистоту контактов в щеточном аппарате. Основными факторами, сокращающими срок службы, являются: попадание влаги и агрессивных сред, работа с превышением допустимых нагрузок, несвоевременная замена изношенных щеток и загрязнение системы охлаждения.
Область применения и типовое оборудование
Данный двигатель используется как основной силовой привод в следующем оборудовании:
- Мостовые электрические краны общего назначения.
- Козловые и консольные краны.
- Механизмы передвижения тележек и подъемов.
- Приводы рольгангов, поворотных механизмов в металлургии.
- Специальное технологическое оборудование, требующее регулируемого привода с высоким пусковым моментом.
Сферы применения: тяжелое машиностроение, металлургические комбинаты, портовые терминалы, крупные ремонтные и сборочные цеха.
Состав ремкомплекта и часто заменяемые узлы
Для поддержания работоспособности кранового электродвигателя 4MT 200LA8 необходимо следить за состоянием следующих компонентов:
| Узел / Деталь | Признаки износа / условия замены |
|---|
| Щетки графитовые | Износ до минимальной допустимой длины, повышенное искрение. Зависят от интенсивности работы. |
| Подшипники качения (опорные) | Повышенный шум, вибрация, нагрев узла. Регламентная замена по наработке или состояние. |
| Уплотнения подшипниковых щитов (сальники, манжеты) | Потеря эластичности, течь смазки. При каждом вскрытии подшипникового узла. |
| Контактные кольца ротора | Появление борозд, неравномерный износ. При невозможности проточить. |
Типичные ошибки при подборе двигателя
- Игнорирование режима работы (ПВ). Выбор двигателя для режима S1 (непрерывного) без перерасчета мощности для режима S3 может привести к перегреву и выходу из строя.
- Несоответствие способа регулирования скорости. Попытка использовать двигатель с фазным ротором в схеме, рассчитанной на короткозамкнутый ротор, или наоборот.
- Пренебрежение условиями окружающей среды. Установка двигателя без должной защиты в пыльных, влажных или химически агрессивных средах резко сокращает ресурс.
- Неправильный подбор по механическим характеристикам. Неучет необходимого пускового момента и момента на валу при рабочей скорости.
Расшифровка условного обозначения 4MT 200LA8
Индекс модели содержит ключевую информацию:
4МТ – серия крановых электродвигателей с фазным ротором.
200 – высота оси вращения вала (примерно 200 мм).
L – длина станины (установочный размер).
A – вариант длины сердечника (влияет на мощность в рамках одной высоты оси).
8 – число полюсов (соответствует синхронной скорости 750 об/мин, номинальной ~715 об/мин).
Совместимость и варианты заказа
При заказе необходимо уточнить следующие параметры:
1. Базовый вариант: 4MT 200LA8, 380В, 50 Гц, IM1003.
2. Вариант с двумя концами вала: 4MT 200LA8, 380В, 50 Гц, IM1004.
3. Вариант на иное напряжение: 4MT 200LA8, 660В (или другое), 50 Гц, IM1003.
Для проверки совместимости с существующей установкой необходимо сверить установочные размеры по междюсевому расстоянию лап, диаметру и длине выступающей части вала.
