Электродвигатель крановый 4МТМ 225 М8 представляет собой асинхронный двигатель с фазным ротором, разработанный для эффективной эксплуатации в составе подъемно-транспортного оборудования. Этот агрегат используется как приводной элемент в крановых механизмах, тельферах, талях и других видах промышленной техники, где требуется надежный источник механической энергии с возможностью регулировки скорости.
Описание и назначение
Электродвигатель крановый 4МТМ 225 М8 принадлежит к модернизированной серии 4МТМ, которая пришла на смену устаревшим сериям 4МТ и 4МТН. Основная функция данного изделия – преобразование электрической энергии трехфазной сети в механическое вращение с возможностью плавного изменения частоты, что критически важно для точного позиционирования грузов. Двигатель рассчитан на повторно-кратковременные и кратковременные режимы работы, типичные для циклов подъема и перемещения.
Габариты, вес и код ТН ВЭД
Электродвигатель крановый 4МТМ 225 М8 обладает солидными габаритами, соответствующими его мощности. Для корректного монтажа и замены в существующих конструкциях необходимо учитывать присоединительные размеры и массу агрегата. Изделие классифицируется под Код ТН ВЭД 8501 (электродвигатели и генераторы).
| Параметр |
Значение |
| Габариты (В х Д х Г), мм |
540 x 1050 x 422 |
| Диаметр вала, мм |
70 |
| Диаметр фланца, мм |
550 |
| Масса, кг (ориентировочно) |
В пределах 350-450 |
На объекте запускают новый электродвигатель крановый 4МТМ 225 М8. Мастер говорит: «Слушайте, какой ровный, музыкальный гул!». Электрик в ответ: «Это не мотор гудит, это щетки по коллектору „Вальс“ Шопена играют».
Технические характеристики двигателя 4МТМ 225 М8
Технические параметры кранового электродвигателя определяют его совместимость с сетью и механической нагрузкой. Ниже приведены ключевые эксплуатационные характеристики модели.
| Характеристика |
Значение / Описание |
| Номинальная мощность, кВт |
30 |
| Фактическая частота вращения, об/мин |
715 |
| Синхронная частота (при 50 Гц), об/мин |
750 |
| Напряжение питания, В (основное) |
380 |
| Номинальный ток статора, Iн, А |
74 |
| Напряжение на роторе, В |
275 |
| Коэффициент полезного действия (КПД), % |
85 |
| Коэффициент мощности, Cos φ |
0.72 |
| Кратность максимального момента (Mmax/Мн) |
2.9 |
| Тип ротора |
Фазный |
| Режимы работы |
S2 (кратковременный), S3 (повторно-кратковременный) |
| Климатическое исполнение |
У1, УХЛ |
| Степень защиты (ориентировочно) |
IP54 |
| Монтажное исполнение |
IM1003, IM1004 (на лапах, с коническим концом вала) |

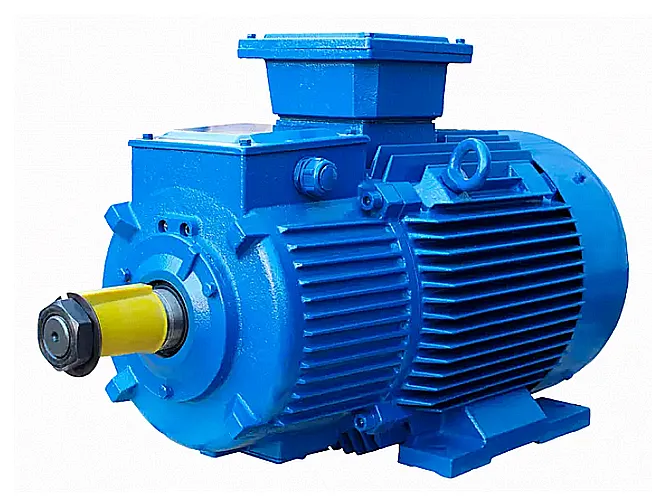

Общий вид кранового электродвигателя 4МТМ 225 М8. Хорошо видны крепежные лапы, корпус и выводная коробка.
Вид на торец двигателя 4МТМ 225 М8. Отчетливо виден вал и фланец для присоединения, конструкция обеспечивает надежную передачу крутящего момента.
Преимущества и особенности эксплуатации
Модернизированный электродвигатель крановый 4МТМ 225 М8 предлагает ряд существенных эксплуатационных преимуществ для промышленных предприятий:
- Повышенная надежность и ресурс. Усовершенствованная конструкция, включая изоляцию щеточно-контактного узла от обмоток и защиту от угольной пыли, значительно увеличивает межсервисный интервал и общий срок службы по сравнению с предшественниками (сериями 4МТ, 4МТН).
- Стабильность характеристик под нагрузкой. Высокая кратность максимального момента (2.9) обеспечивает уверенный пуск и работу в условиях переменной нагрузки, характерной для подъемных механизмов, минимизируя риск просадок и остановок.
- Улучшенное охлаждение. Оптимизированная система вентиляции позволяет эффективно отводить тепло даже при интенсивной работе в повторно-кратковременных режимах (S3), что предотвращает перегрев и старение изоляции.
- Удобство монтажа и замены. При сохранении общей концепции взаимозаменяемости с аналогами, двигатель имеет четко стандартизированные присоединительные размеры по ГОСТ, что упрощает его установку как на новое, так и на ремонтируемое оборудование.
- Гибкость подключения и управления. Наличие фазного ротора открывает возможности для плавного регулирования скорости вращения через внешеную цепь сопротивлений или современный частотный преобразователь, повышая точность работы крановой установки.
Принцип работы в составе системы
Электродвигатель крановый 4МТМ 225 М8 функционирует как асинхронная машина с фазным ротором. Трехфазное напряжение подается на обмотку статора, создавая вращающееся магнитное поле. Это поле индуцирует ток в обмотке фазного ротора, выводы которого подключены к контактным кольцам и щеткам. Через эту цепь во время пуска последовательно вводятся дополнительные сопротивления, позволяющие ограничить пусковой ток и получить высокий начальный вращающий момент. По мере разгона сопротивления поэтапно выводятся. Такая конструкция делает данный электродвигатель крановый идеальным для механизмов, требующих частых пусков под нагрузкой.
Температурный режим и срок службы
Двигатель рассчитан на эксплуатацию в климатических исполнениях У1 и УХЛ, что соответствует работе в умеренном и холодном макроклимате. Допустимый диапазон температур окружающей среды обычно составляет от -40°C до +40°C, но для конкретных условий пуска рекомендуется уточнять данные в технической документации. Ресурс электродвигателя кранового 4МТМ 225 М8 напрямую зависит от соблюдения режимов работы (S2, S3), качества питающего напряжения и своевременности технического обслуживания. Ключевыми факторами, продлевающими срок службы, являются: поддержание чистоты щеточно-коллекторного узла, контроль состояния щеток и их своевременная замена, отсутствие перегрузок по току и соблюдение рекомендованных интервалов между ТО.
Область применения и типовое оборудование
Основная сфера применения данного двигателя – промышленность и логистика. Он устанавливается в качестве силового агрегата на следующее оборудование:
- Мостовые, козловые, портальные и башенные краны.
- Электрические тали и тельферы различных грузоподъемностей.
- Механизмы передвижения крановых тележек.
- Прочее подъемно-транспортное и технологическое оборудование (затворы, ворота, конвейерные линии с регулируемой скоростью).
Таким образом, электродвигатель крановый 4МТМ 225 М8 является ключевым компонентом для предприятий металлургии, машиностроения, складских комплексов, судостроительных верфей и строительных площадок.
Состав ремкомплекта и часто заменяемые узлы
Для поддержания работоспособности двигателя необходим периодический осмотр и замена расходных компонентов. Чаще всего изнашиваются следующие элементы:
| Наименование узла/детали |
Признаки износа и условия замены |
| Щетки графитовые |
Механический износ (уменьшение длины более чем на 50%), повышенное искрение на коллекторе. Замена требуется при каждом плановом ТО. |
| Подшипники качения (на валу) |
Появление постороннего шума, гул, вибрация, нагрев. Ресурс зависит от нагрузки и частоты пусков. |
| Контактные кольца ротора |
Появление глубоких борозд, задиров, неравномерный износ. Требует проточки или замены при значительном повреждении. |
| Манжеты и уплотнения вала |
Потеки смазки, попадание пыли внутрь корпуса. Меняются при замене подшипников или при нарушении герметичности. |
Типичные ошибки при подборе двигателя
Избегайте следующих распространенных ошибок при выборе замены или нового электродвигателя кранового 4МТМ 225 М8:
- Игнорирование режима работы. Подбор двигателя общего назначения (S1) вместо кранового (S3, S2) для циклических нагрузок приводит к перегреву и преждевременному выходу из строя.
- Несоответствие по присоединительным размерам. Слепо ориентироваться на взаимозаменяемость серий 4МТМ, 4МТ, 4МТН опасно – всегда необходимо сверять габаритно-присоединительные размеры по чертежам.
- Пренебрежение напряжением роторной цепи. При замене двигателя в существующей схеме управления с резисторами необходимо учитывать номинальное напряжение на кольцах ротора (275 В), иначе система регулирования не будет работать корректно.
- Неучет климатических условий. Установка двигателя исполнения У1 в неотапливаемый цех с высокой влажностью или агрессивной средой без дополнительных мер защиты сократит его ресурс.
Условное обозначение (расшифровка индекса)
Маркировка 4МТМ 225 М8 имеет следующую структуру:
- 4 – порядковый номер серии (модификации).
- МТ – мотор крановый, с фазным ротором.
- М – модернизированная версия (отличается от базовой серии 4МТ).
- 225 – высота оси вращения вала в миллиметрах (габаритный размер).
- М8 – обозначение длины сердечника статора (установочный размер), определяющее мощность в рамках данной высоты оси.

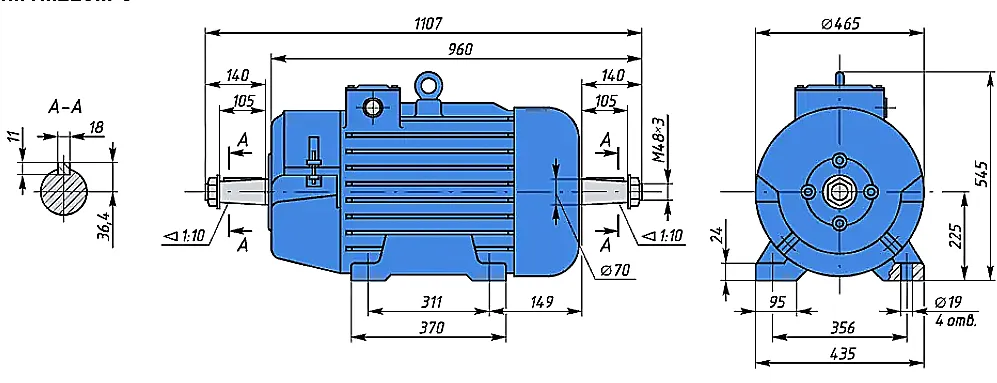

Проверка совместимости по габаритным размерам
Для успешной замены старого двигателя на новый электродвигатель крановый 4МТМ 225 М8 необходимо сверить три ключевые группы размеров: межосевое расстояние отверстий в лапах, диаметр и длину выходного конца вала (70 мм), а также диаметр фланца (550 мм) — если используется фланцевое крепление. Рекомендуется составить эскиз монтажного места с указанием всех расстояний и сопоставить его с предоставляемыми нами чертежами. Особое внимание уделите длине вала и наличию на нем шпоночного паза для соединения с муфтой или шестерней.
Примеры оформления заказа
При заказе необходимо указать полное обозначение модели и требуемые опции:
- Базовый вариант: Электродвигатель 4МТМ 225 М8, 30 кВт, 715 об/мин, 380В, исполнение IM1003, У1.
- Вариант для специфической сети: Электродвигатель 4МТМ 225 М8, 30 кВт, 715 об/мин, 220/380В, исполнение IM1004, УХЛ.
- Вариант с уточнением: Электродвигатель 4МТМ 225 М8, 30 кВт, с длиной вала 150 мм, под шпонку 20x12, климат У1.
