Электродвигатель крановый MTH 611-10

Электродвигатель крановый MTH 611-10 – это трёхфазный асинхронный агрегат с фазным ротором, предназначенный для привода грузоподъёмных механизмов: тельферов, лебёдок, кранов мостового и башенного типа. Основная его функция – обеспечение надёжной и управляемой работы подъёмно-транспортного оборудования в повторно-кратковременном режиме.

Масса модели в сборе составляет 840 кг. Габаритные размеры (ВхДхГ) – 740x1090x615 мм. Для российского рынка предусмотрено климатическое исполнение У1 и УХЛ. Код ТН ВЭД для данного вида оборудования – 8501 51 100 0.

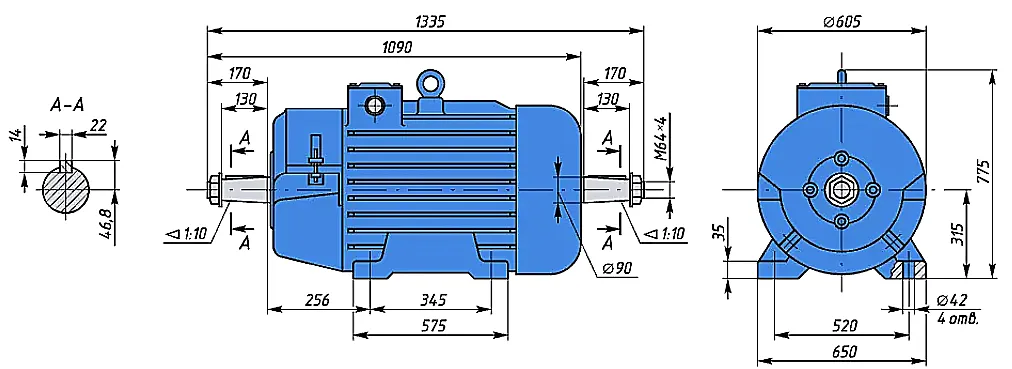

Габариты и вес

Средство от поломки техники

Механик спрашивает инженера: «Почему этот электродвигатель крановый MTH 611-10 такой надёжный?». Тот отвечает: «Потому что у него фазный ротор. Он не путается в проводах, как некоторые коллеги, а чётко знает, на какой фазе какая нагрузка».

Технические характеристики электродвигателя MTH 611-10

Данные параметры электродвигателя кранового MTH 611-10 являются решающими при подборе замены или интеграции агрегата в новую систему.

Преимущества и особенности эксплуатации

Выбор электродвигателя кранового MTH 611-10 обеспечивает следующие выгоды для эксплуатационных и сервисных служб:

1. Снижение эксплуатационных расходов. Простая и отработанная конструкция облегчает обслуживание, а доступность запчастей сокращает время ремонта и стоимость ТО.

2. Повышенная надёжность в сложных условиях. Степень защиты IP54 позволяет использовать агрегат в закрытых цехах с повышенной запылённостью или на открытых, но защищённых от прямого воздействия осадков площадках.

3. Гибкость монтажа. Наличие нескольких вариантов исполнения по способу установки (IM 1001, IM 1002, IM 2001, IM 2002) позволяет интегрировать двигатель в существующие конструкции кранов и лебёдок без существенных переделок.

4. Стабильная работа в циклическом режиме. Агрегат оптимизирован для повторно-кратковременных режимов работы (S3-S5), характерных для подъёмно-транспортных операций, что снижает тепловую нагрузку и увеличивает ресурс.

5. Совместимость с типовыми схемами управления. Фазный ротор стандартно подключается к пуско-регулирующим реостатам, что обеспечивает плавный пуск и регулировку скорости, защищая механические передачи от ударных нагрузок.

Принцип работы в составе крановой установки

Электродвигатель крановый MTH 611-10 является силовым агрегатом привода механизма подъёма или передвижения крана. Трёхфазное напряжение 380 В подаётся на статорную обмотку, создавая вращающееся магнитное поле. В фазном роторе, обмотки которого выведены на контактные кольца, индуцируется ЭДС. Через щёточный аппарат и пускорегулирующие сопротивления (реостаты) в цепи ротора задаётся необходимое сопротивление, что позволяет регулировать пусковой момент и скорость вращения вала двигателя. Вал, в зависимости от исполнения (с фланцем или на лапах), соединяется через муфту с редуктором, передающим вращение на барабан лебёдки или ходовые колёса.

Температурный режим работы и ресурс

Двигатель рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C (для исполнения У1) и от -60°C до +40°C (для УХЛ) при установке в помещении. Нагрев обмоток в процессе эксплуатации допускается до 150-180°C в зависимости от класса изоляции. Основными факторами, влияющими на срок службы электродвигателя кранового MTH 611-10, являются качество и частота обслуживания щёточно-коллекторного узла, состояние подшипниковых узлов, а также стабильность напряжения питания. При своевременной замене щёток (размер 40x20x60 мм) и регулярной смазке подшипников ресурс агрегата составляет десятки тысяч часов наработки.

Область применения и типовое оборудование

Данная модель двигателя применяется на различных промышленных объектах и в транспортных системах. Основные сферы использования:

Грузоподъёмная техника: Мостовые, козловые, башенные и портальные краны, кран-балки всех типов.

Транспортно-складское оборудование: Электрические тельферы и лебёдки грузоподъёмностью до 20-32 тонн, конвейерные линии в логистических центрах.

Промышленные предприятия: Сталелитейные и металлопрокатные цеха, машиностроительные заводы, перегрузочные терминалы в портах.

Строительные площадки: Привод строительных подъёмников и вспомогательных лебёдок.

Условное обозначение и составные части

Расшифровка индекса модели MTH 611-10: «MTH» – серия крановых двигателей с фазным ротором; «6» – габарит по высоте оси вращения (шестой габарит); «11» – условная длина сердечника статора; «10» – число полюсов (10-полюсный, что соответствует синхронной скорости 600 об/мин при 50 Гц).

Наиболее подверженными износу компонентами являются элементы щёточного узла и подшипники:

Ключевые сменные компоненты и ремкомплекты

Типичные ошибки при подборе аналога

При выборе замены для вышедшего из строя агрегата или при проектировании нового узла важно избегать следующих ошибок:

1. Подбор исключительно по мощности (кВт). Необходимо учитывать частоту вращения (об/мин), иначе редуктор будет работать в нерасчётном режиме.

2. Игнорирование типа ротора. Замена фазного ротора на короткозамкнутый (и наоборот) без переделки системы управления (реостатов, контроллеров) невозможна и приведёт к некорректной работе.

3. Неучёт режима работы (S3, S4, S5). Установка двигателя для длительного режима работы (S1) на кран может привести к перегреву и преждевременному выходу из строя.

4. Пренебрежение способом монтажа (IM). Несоответствие исполнения IM (на лапах или с фланцем) потребует дополнительных работ по переделке рамы или кронштейна.

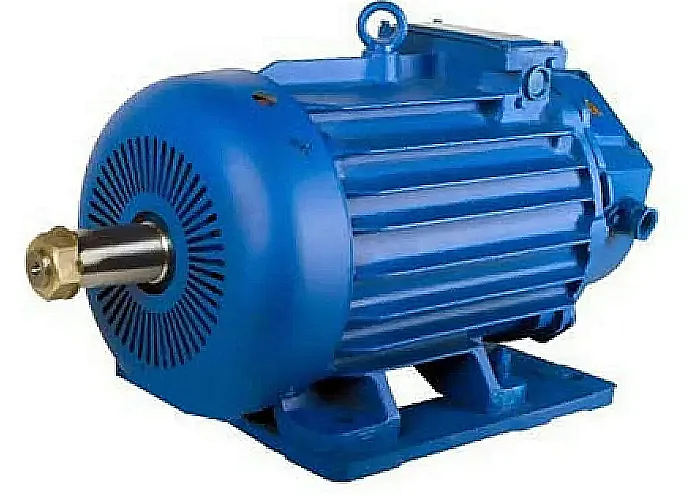

Конструкция электродвигателя MTH 611-10 с элементами крепления и клеммной коробкой для подключения питания.

Торцевая часть кранового двигателя MTH 611-10 с выходным валом для соединения с редуктором.

Присоединительные размеры и совместимость

Для проверки совместимости электродвигателя кранового MTH 611-10 с существующей установкой необходимо сверить следующие посадочные размеры: диаметр выходного вала (90 мм), диаметр и расположение крепёжных отверстий фланца (Ø660 мм) или размеры лап, межосевое расстояние отверстий в лапах. Ключевым параметром также является высота от оси вала до плоскости установки. Замена двигателя другой моделью требует проверки совпадения этих размеров, а также соответствия массы и моментов инерции.

Примеры типовых заказов

В зависимости от требований к монтажу и климатических условий заказчик может выбрать одну из следующих конфигураций электродвигателя кранового MTH 611-10:

Вариант 1. Базовая модель для помещений. MTH 611-10, исполнение IM1001 (крепление на лапы), климатическое исполнение У1. Применяется для замены в цеховых кранах.

Вариант 2. Модель с фланцевым креплением. MTH 611-10, исполнение IM2001 (фланец и лапы), климатическое исполнение УХЛ. Подходит для кранов, работающих в неотапливаемых помещениях или на полуоткрытых площадках.

Вариант 3. Исполнение для работы с двумя выходами вала. MTH 611-10, исполнение IM1002 или IM2002. Используется в схемах, где требуется привод на два независимых механизма (например, подъём и передвижение тележки).

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (FAQ)

1. Как правильно подобрать двигатель для замены на кране, если известны только мощность и скорость?
Помимо мощности (45 кВт) и частоты вращения (около 578 об/мин), необходимо уточнить тип ротора (фазный), исполнение по монтажу (IM1001, IM2001 и т.д.) и напряжение питания (стандартно 380В, 50 Гц). Для точного подбора аналога электродвигателя кранового MTH 611-10 предоставьте фото шильдика старого агрегата нашим специалистам через сайт 777-gidra.ru.

2. Каковы сроки поставки двигателя MTH 611-10 в регионы России и наличие на складе?
Актуальное наличие и сроки поставки уточняйте по телефону или через форму заказа. Стандартная доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие крупные города осуществляется в течение 7-14 рабочих дней после подтверждения заказа. Возможен срочный заказ под конкретный проект.

3. Можно ли эксплуатировать данный двигатель на открытой площадке в условиях мороза или высокой запылённости?
Степень защиты IP54 обеспечивает защиту от пыли и брызг воды, падающих сверху. Однако для работы под открытым небом рекомендуется установка под навесом. Климатическое исполнение УХЛ допускает работу при температуре до -60°C. Эксплуатация в условиях сильной запылённости (например, на цементных заводах) требует регулярной очистки корпуса и системы вентиляции для предотвращения перегрева.

4. У нас стоит импортный крановый двигатель. Можно ли подобрать к нему аналог из серии MTH?
Да, специалисты компании «ГИДРАВЛИКА» обладают большим опытом по подбору отечественных аналогов для импортного оборудования. Для этого необходимо предоставить полные технические данные заменяемого агрегата: мощность, скорость, габаритные и присоединительные размеры, тип ротора, режим работы. Мы подберём, в том числе, совместимый электродвигатель крановый MTH 611-10 или другую модель из линейки ГИДРАВЛИК.
