Электродвигатель крановый 4МТ 200LA6 представляет собой асинхронную электрическую машину с фазным ротором, предназначенную для привода кранового оборудования и металлургических механизмов. Агрегат работает от трёхфазной сети 380 В частотой 50 Гц и обеспечивает плавное регулирование скорости. Конструкция рассчитана на повторно-кратковременный режим работы с продолжительностью включения 40%, но при соблюдении условий допустима эксплуатация в других режимах.
Технические характеристики электродвигателя 4МТ 200LA6
| Тип электрической машины | Асинхронный с фазным ротором |
| Номинальная мощность, кВт | 22 |
| Режим эксплуатации по ГОСТ | S3 с продолжительностью включения 40% |
| Частота вращения вала, об/мин | 960 |
| Потребляемый ток статора, А | 51 |
| Ток в цепи ротора, А | 59 |
| Класс защиты от внешних воздействий | IP54 |
| Коэффициент полезного действия, % | 86 |
| Напряжение питающей сети, В | 380 |
| Коэффициент мощности, cos φ | 0,76 |
| Кратность максимального момента к номинальному | 2,8 |
| Масса агрегата, кг | 266,5 |
Спросили как-то у опытного механика: "Почему электродвигатель крановый 4МТ 200LA6 такой надёжный?" А он отвечает: "Потому что у него есть фазный ротор, а не фазер, как в тех фантастических фильмах."
Преимущества и особенности эксплуатации
Внедрение электродвигателя кранового 4МТ 200LA6 в производственные процессы обеспечивает следующие эксплуатационные преимущества:
- Высокий ресурс работы – конструкция и материалы рассчитаны на срок службы до 20 лет и более при работе в рекомендованных условиях.
- Гибкое управление скоростью – фазный ротор позволяет осуществлять плавное регулирование частоты вращения с помощью внешних резисторов или частотных преобразователей.
- Универсальность монтажа – наличие исполнений на лапах IM1003 и IM1004 упрощает установку на различные виды кранового и технологического оборудования.
- Стойкость к термическим нагрузкам – изоляция класса H выдерживает нагрев до 180°C, обеспечивая стабильную работу в условиях повышенных температур.
- Снижение эксплуатационных затрат – высокая ремонтопригодность и доступность запасных частей минимизируют простои оборудования.
Принцип работы в составе крановой системы
Электродвигатель крановый 4МТ 200LA6 функционирует как основной приводной элемент в механизмах подъёма и перемещения. При подаче трёхфазного напряжения на обмотку статора создаётся вращающееся магнитное поле. Это поле индуцирует ток в обмотке фазного ротора. Через контактные кольца и щёточный аппарат цепь ротора замыкается на внешние управляющие сопротивления или преобразовательную технику, что позволяет регулировать скорость и момент на валу. Крутящий момент передаётся непосредственно на редуктор или исполнительный механизм крана.
Температурный режим работы и срок службы
Электродвигатель 4МТ 200LA6 рассчитан на эксплуатацию в диапазоне температур окружающей среды от -40°C до +40°C. Нагрев обмоток не должен превышать 180°C в соответствии с классом изоляции H. Основной режим работы – повторно-кратковременный S3 с ПВ 40%, но возможны кратковременные и продолжительные нагрузки при условии контроля температурных показателей. На ресурс агрегата напрямую влияют качество питающего напряжения, чистота и влажность окружающей среды, а также регулярность технического обслуживания. Рекомендуется проводить осмотр, очистку и проверку щёточного аппарата и подшипников не реже одного раза в полугодие.
Оборудование и сферы применения
Электродвигатель крановый 4МТ 200LA6 применяется в качестве привода для широкого спектра промышленного оборудования:
- Мостовые, козловые и консольные краны грузоподъёмностью до 50 тонн.
- Специализированное металлургическое оборудование: литейные краны, краны-мульдодовозы.
- Подъёмно-транспортные механизмы в цехах машиностроения и судостроения.
- Вспомогательные подъёмные устройства на складах и в ремонтных зонах.
Основные отрасли: металлургия, тяжёлое машиностроение, портовое хозяйство, производство строительных материалов.
Запасные части и ремкомплекты
Для поддержания работоспособности электродвигателя кранового 4МТ 200LA6 рекомендуются к stocking типовые запасные части: щётки графитовые, подшипники качения, уплотнительные элементы, контактные кольца. Наиболее подвержены износу щётки вследствие постоянного трения, а также подшипники при несоблюдении режимов смазки.
Типичные ошибки при подборе кранового электродвигателя
- Несоответствие режима работы – применение двигателя с режимом S1 (непрерывным) в циклических механизмах с частыми пусками.
- Игнорирование условий окружающей среды – установка двигателя со степенью защиты IP54 в местах с прямым воздействием струй воды или чрезмерной запылённостью без допзащиты.
- Неверный выбор по напряжению – подключение к сети с параметрами, отличными от паспортных (380 В, 50 Гц), без соответствующей перекоммутации обмоток.
- Недостаточное охлаждение – монтаж в плохо вентилируемых камерах или нишах, приводящий к перегреву и снижению ресурса.
Расшифровка условного обозначения 4МТ 200 LA6
Маркировка данного агрегата структурирована следующим образом: 4МТ – серия крановых электродвигателей с фазным ротором; 200 – условный габарит сердечника статора; L – обозначение длины сердечника (длинная); A – индекс модификации исполнения; 6 – число полюсов, соответствующее синхронной частоте 1000 об/мин.

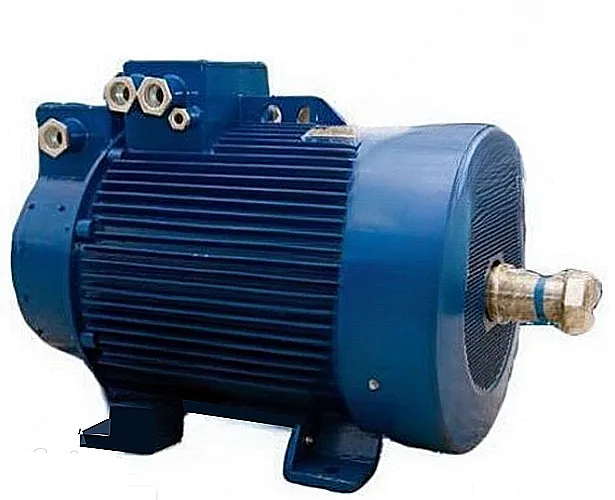

Вид электродвигателя 4МТ 200LA6 с клеммной коробкой и лапами крепления.
Фронтальный вид электродвигателя кранового 4МТ 200LA6 с выходным валом.

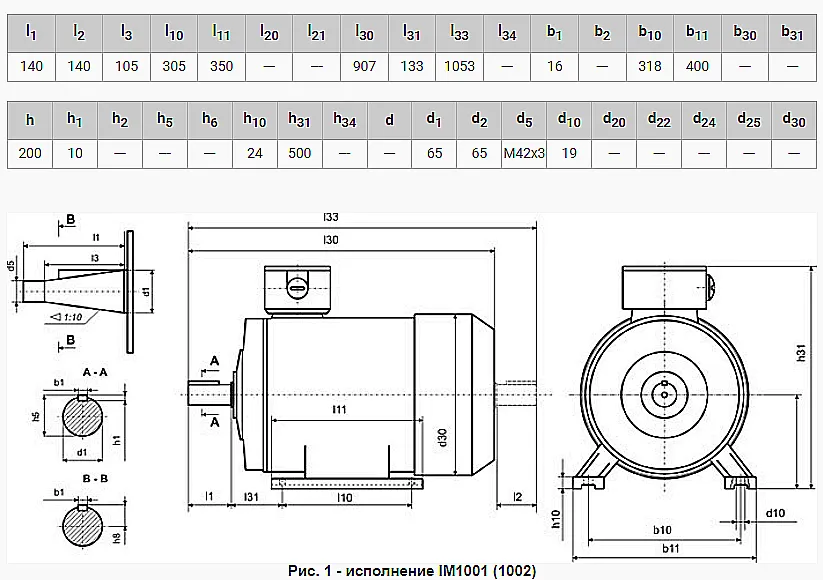

Габаритные размеры и вес
Электродвигатель крановый 4МТ 200LA6 имеет установочные размеры, соответствующие стандартам серии 4МТ. Для проверки совместимости с имеющимся оборудованием необходимо сверить межосевые расстояния крепёжных лап, диаметр и длину вала, а также общие габариты корпуса. Точные размеры предоставляются по запросу.
| Параметр | Значение |
|---|
| Масса, кг | 266,5 |
| Код ТН ВЭД | 8501 51 100 0 |
Варианты заказа двигателя 4МТ 200LA6
При оформлении заявки можно указать различные модификации:
- Базовая модель: электродвигатель 4МТ 200LA6, IM1003, 380 В, IP54. Артикул: Д4МТ-200LA6-Б.
- Модель с двумя концами вала: исполнение IM1004 для подключения тормоза или датчика. Артикул: Д4МТ-200LA6-ДВ.
- Исполнение на другое напряжение: 660 В или 220 В по индивидуальному запросу. Артикул: Д4МТ-200LA6-660.
Часто задаваемые вопросы (FAQ)
Как выбрать модификацию электродвигателя 4МТ 200LA6 по напряжению и режиму работы?
При подборе необходимо отталкиваться от параметров сети (база – 380 В, 50 Гц) и реального режима работы механизма (S3 с ПВ 40% – типовой). Для нестандартных напряжений или режимов требуется техническое согласование.
Каковы сроки поставки и доставка по России и СНГ?
Стандартный срок отгрузки со склада – от 10 рабочих дней. Доставка в регионы РФ (Москва, СПб, Екатеринбург, Новосибирск и др.) и страны СНГ осуществляется проверенными транспортными компаниями. Точные сроки и наличие уточняйте у менеджеров.
Какие условия эксплуатации допустимы для этого двигателя?
Агрегат предназначен для работы в закрытых помещениях или под навесом при температуре от -40°C до +40°C и влажности до 98%. Класс защиты IP54 обеспечивает стойкость к пыли и брызгам. Качество применяемого смазочного материала для подшипников должно соответствовать ГОСТ.
Совместим ли двигатель 4МТ 200LA6 с существующим крановым оборудованием и можно ли подобрать аналог?
Да, по присоединительным и установочным размерам электродвигатель крановый 4МТ 200LA6 взаимозаменяем с аналогами серий МТ и 5МТ. Инженеры компании ГИДРАВЛИКА готовы провести анализ вашей системы и подобрать оптимальный вариант.
