Электродвигатель крановый MTH 613-10 представляет собой мощный трехфазный агрегат с фазным ротором, специализированный для работы в составе грузоподъемных механизмов. Он предназначен для установки на крановое оборудование, тельферы и лебедки, обеспечивая их надежное функционирование в промышленных условиях.
Описание и базовые параметры кранового двигателя
Асинхронный крановый электродвигатель MTH 613-10 рассчитан на номинальное напряжение 380 В при частоте 50 Гц. Модель отличается высокой мощностью в 75 кВт, разовьвая частоту вращения вала около 580 об/мин. Агрегат обладает значительной массой, что обусловлено его надежной конструкцией, и соответствует строгим требованиям к оборудованию для подъема грузов. Код ТН ВЭД для изделий данного типа 8501 51 900 0.
| Габариты и масса кранового двигателя MTH 613-10 |
|---|
| Масса, кг | 975 |
| Габаритные размеры (В×Д×Г), мм | 775 × 1260 × 615 |
| Диаметр вала, мм | 90 |
Приходит наладчик на объект, а там стоит новый крановый электродвигатель MTH 613-10. Подходит к нему, смотрит и спрашивает у механика: «А он у вас хоть гудит?» Механик отвечает: «Гудит, гудит, уже половина цеха вон на улицу вышла!»
Ключевые технические характеристики
Основные эксплуатационные параметры кранового электродвигателя MTH 613-10 сведены в таблицу ниже. Эти данные необходимы для корректного подбора, проектирования привода и расчетов энергопотребления.
| Технические параметры электродвигателя MTH 613-10 |
|---|
| Мощность номинальная, кВт | 75 |
| Частота вращения вала, об/мин | ~582 (номинальная 600) |
| Тип двигателя | Асинхронный трехфазный, крановый |
| Напряжение питания, В | 380 |
| Номинальный ток статора, А | 156 |
| КПД, % | 89.5 |
| Коэффициент мощности, cos φ | 0.82 |
| Тип ротора | Фазный |
| Кратность максимального момента, Mmax/Mн | 3.0 |
| Напряжение ротора, В | 325 |
| Класс защиты IP | 54 |
| Климатическое исполнение | У1, УХЛ |

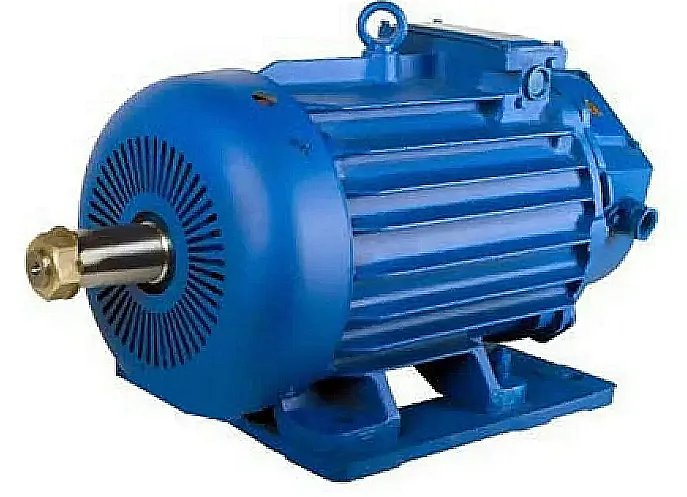

Внешний вид электродвигателя MTH 613-10: видны лапы для монтажа и приводной вал.
Принцип работы и конструктивные особенности
Электродвигатель крановый MTH 613-10 функционирует по принципу классического асинхронного двигателя с фазным ротором. При подаче трехфазного напряжения на обмотку статора создается вращающееся магнитное поле. Благодаря конструкции фазного ротора с выводами на контактные кольца появляется возможность вводить в цепь ротора дополнительное сопротивление, что позволяет плавно регулировать пусковой момент и ток. Это критически важно для крановых механизмов, испытывающих частые пуски, остановки и реверсирование. Работа в специальных крановых режимах (S3, S4) обеспечивает устойчивость к механическим перегрузкам.
Преимущества и особенности эксплуатации
Выбор в пользу кранового электродвигателя MTH 613-10 обеспечивает ряд эксплуатационных преимуществ для пользователя.
Снижение эксплуатационных затрат: Простая и отработанная конструкция агрегата минимизирует сложность технического обслуживания и делает доступными большинство запчастей на рынке.
Высокая надежность и ресурс: Крановый электродвигатель рассчитан на работу в условиях циклических нагрузок, характерных для подъемно-транспортного оборудования, что снижает риск внезапных отказов.
Универсальность монтажа: Возможность исполнения с различными типами креплений (IM 1001, IM 1002, IM 2001, IM 2002) облегчает установку на разные платформы и замену вышедших из строя аналогов.
Защита от внешней среды: Степень защиты IP54 позволяет эксплуатировать данный крановый электродвигатель не только в закрытых цехах, но и под навесами на открытых площадках, защищая от пыли и брызг воды.
Адаптация к сети: Модель MTH 613-10 стабильно работает от стандартной промышленной сети 380 В, что обеспечивает ее широкую применимость.
Температурный режим и срок службы
Допустимый нагрев обмоток электродвигателя кранового MTH 613-10 в рабочем режиме составляет до 180 °C. Климатическое исполнение У1 и УХЛ позволяет работать в умеренном и холодном макроклиматических районах при температуре окружающей среды от -40 °С до +40 °С. Срок службы агрегата напрямую зависит от соблюдения регламента обслуживания, чистоты и качества питающего напряжения, а также от интенсивности рабочих циклов. Регулярная проверка состояния щеточного узла, подшипников и очистка от загрязнений — ключевые факторы, продлевающие ресурс.

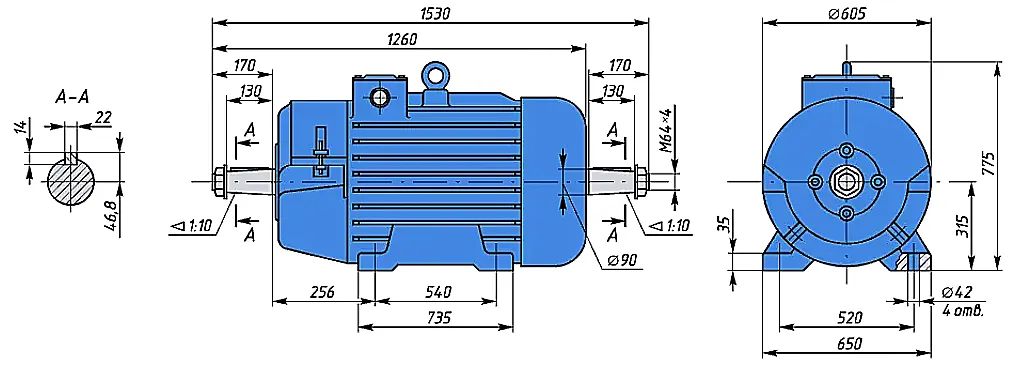

Боковой вид двигателя MTH 613-10 для оценки габаритов и компоновки.
Область применения кранового электродвигателя
Данный агрегат серии МТН является узкоспециализированным решением для грузоподъемной техники. Основные сферы его использования:
Грузоподъемные механизмы: Мостовые, козловые, башенные краны, а также краны-балки.
Тельферы и лебедки: Электрические тали всех типов, шахтные и маневровые лебедки.
Промышленное оборудование: Приводы рольгангов, подъемные столы, различные механизмы с повторно-кратковременным режимом работы.
Электродвигатель крановый MTH 613-10 востребован на производственных предприятиях, в логистических комплексах, портах, строительстве и на ремонтных площадках.
Расшифровка условного обозначения и варианты исполнения
Маркировка MTH 613-10 имеет следующую структуру: «МТН» — серия крановых электродвигателей; «6» — габарит по высоте оси вращения; «13» — условная длина сердечника статора; «10» — число полюсов (10 полюсов соответствует синхронной скорости 600 об/мин). Как уже отмечалось, важной особенностью является возможность заказа двигателя с разными комбинациями креплений: на лапах (IM1001), на лапах с удлиненным концом вала (IM1002), на фланце (IM2001) или комбинированном креплении (IM2002).
Примеры заказа
Базовый вариант: Электродвигатель крановый MTH 613-10, крепление IM1001, климатическое исполнение У1.
Для замены в существующей системе с фланцем: Электродвигатель крановый MTH 613-10, крепление IM2001, климатическое исполнение УХЛ.
Специфическое исполнение: MTH 613-10 с креплением IM1002 (с двумя валами) для нестандартного кинематического решения.
Типичные ошибки при подборе кранового электродвигателя
Некорректный выбор двигателя для крановых применений приводит к преждевременным поломкам и простоям. Распространенные ошибки:
Игнорирование режима работы (S3, S4) и выбор двигателя общего назначения, не рассчитанного на частое реверсирование и пуски под нагрузкой.
Пренебрежение проверкой типа крепления (IM) и посадочных размеров вала, что делает монтаж невозможным без дополнительных переходников.
Подбор только по мощности без учета необходимого пускового момента и возможности его регулировки, что критически важно для плавного подъема груза.
Неучет класса защиты IP. Для запыленных или влажных помещений степень IP54 является необходимой, а не рекомендуемой.
