Электродвигатель крановый 4МТН 280 S6 — это асинхронный трехфазный электродвигатель с фазным ротором, специально разработанный для эксплуатации в составе кранового и прочего подъемно-транспортного оборудования. Основная функция агрегата — обеспечение надежного и регулируемого электропривода механизмов подъема и передвижения. Его конструкция предусматривает работу в тяжелых режимах с частыми пусками и остановами.
Основные присоединительные размеры и масса представлены в таблице для быстрой проверки совместимости с существующими установками.
| Габаритные размеры и вес |
| Размеры (В х Д х Г), мм |
635 x 1259 x 516 |
| Диаметр вала, мм |
90 |
| Диаметр фланца, мм |
660 |
| Приблизительная масса, кг |
850 |
| Код ТН ВЭД |
8501 51 100 0 |
Шутка: Инженер спрашивает у механика: «Почему у нас опять встал кран?». Механик, вытирая руки: «Электродвигатель крановый 4МТН 280 S6 решил, что у него тоже есть право на перерыв. Но мы с ним уже поговорили». Вопрос ремонта — это всегда диалог с техникой.
Подробные технические характеристики электродвигателя 4МТН 280 S6
Электродвигатель крановый 4МТН 280 S6 проектировался для обеспечения высокой производительности и надежности в условиях циклических нагрузок. Ниже представлены его ключевые параметры.
| Электрические и механические параметры |
| Номинальная мощность, кВт |
75 |
| Номинальная частота вращения, об/мин |
1000 (фактическая ~955) |
| Номинальное напряжение питания, В |
380 |
| Номинальный ток статора, Iн, А |
149 |
| Номинальный КПД, % |
89 |
| Коэффициент мощности, cos φ |
0.86 |
| Кратность максимального момента (Мmax/Мн) |
3.2 |
| Тип ротора |
Фазный |
| Тип конструкции (монтаж) |
IM 1001 (на лапах) |
| Класс изоляции (нагревостойкость) |
H (до 180°C) |
| Режим работы |
S3 (повторно-кратковременный) 40% |
| Параметры роторной цепи и исполнение |
| Напряжение ротора, В |
266 |
| Ток ротора, А |
180 |
| Климатическое исполнение |
У1, УХЛ |
| Степень защиты IP |
54 |
| Охлаждение |
Принудительное/независимое (IC 411/IC 416) |
Преимущества и особенности эксплуатации кранового электродвигателя
Электродвигатель крановый 4МТН 280 S6 обладает рядом эксплуатационных преимуществ для производственных и сервисных предприятий.
- Высокая перегрузочная способность. Кратность максимального момента 3.2 гарантирует устойчивую работу при пусковых и пиковых нагрузках, характерных для крановых операций, что снижает риск простоя оборудования.
- Длительный ресурс и надежность. Конструкция с фазным ротором и изоляция класса H обеспечивают высокую стойкость к тепловым и механическим нагрузкам. Средняя наработка на отказ достигает 60 000 часов, а общий срок службы при грамотном обслуживании составляет 20 лет и более.
- Универсальность подключения и монтажа. Стандартное исполнение на лапах (IM 1001) и соответствие габаритов сериям МТН и 5МТН упрощают замену устаревших агрегатов и интеграцию в существующие схемы.
- Энергоэффективность. Высокий КПД (89%) и хороший коэффициент мощности (0.86) позволяют снизить энергопотребление и нагрузку на сеть, что ведет к уменьшению эксплуатационных расходов.
- Адаптивность к условиям среды. Исполнения У1 и УХЛ, степень защиты IP54 и возможность организации независимого охлаждения позволяют использовать двигатель в неотапливаемых помещениях и условиях повышенной запыленности.
Принцип работы и конструктивные особенности
Электродвигатель крановый 4МТН 280 S6 работает по принципу создания вращающегося магнитного поля статором, которое взаимодействует с обмотками фазного ротора. Наличие контактных колец и щеточного аппарата на роторе позволяет вносить в его цепь дополнительное сопротивление, что является ключевым для крановых применений. Это обеспечивает плавный пуск, широкий диапазон регулирования скорости и высокий пусковой момент при сниженных пусковых токах. Работая в повторно-кратковременном режиме S3, он выдерживает частые циклы «пуск-работа-торможение», типичные для подъемных механизмов кранов и тельферов.
Температурный режим, условия эксплуатации и ресурс
Двигатель рассчитан на работу в диапазоне температур окружающей среды, соответствующем климатическим исполнениям У1 (от -45°C до +40°C) и УХЛ (от -60°C до +40°C). Класс изоляции H допускает нагрев обмоток до 180°C. Основными факторами, влияющими на срок службы электродвигателя кранового 4МТН 280 S6, являются: качество питающего напряжения, состояние щеточного узла и контактных колец, частота и корректность технического обслуживания, а также эффективность системы охлаждения. Регулярная очистка от пыли, проверка состояния щеток и подшипников позволяют максимально реализовать ресурс агрегата.
Область применения и типы оборудования
Электродвигатель крановый 4МТН 280 S6 нашел широкое применение в различных отраслях промышленности, где требуется надежный регулируемый привод.
- Грузоподъемное оборудование: Мостовые, козловые, портальные краны; тали и тельферы.
- Промышленная техника: Металлургические краны, краны-манипуляторы, шлюзовые затворы.
- Вспомогательные механизмы: Лебедки, поворотные механизмы, крановое оборудование в цехах и на открытых площадках.
Благодаря своей надежности, этот двигатель является предпочтительным выбором для модернизации и ремонта устаревшего подъемно-транспортного оборудования.
Состав ремкомплекта и часто заменяемые узлы
Для поддержания работоспособности электродвигателя рекомендуется иметь в наличии типовой ремонтный комплект.
| Типовые запасные части и узлы |
| Щетки графитовые |
Комплект на коллектор |
| Подшипники |
Опорные (на валу ротора) |
| Кольца контактные (токосъемные) |
3 шт. |
| Манжеты уплотнительные |
Для подшипниковых щитов |
Чаще всего техническое обслуживание касается щеточного узла. Щетки подвержены естественному износу, особенно при интенсивной работе с частыми пусками. Подшипники требуют замены при потере смазки или появлении вибраций. Контактные кольца могут потребовать проточки при неравномерном износе или подгорании.
Типичные ошибки при подборе кранового электродвигателя
- Несоответствие режима работы. Выбор двигателя общего назначения (S1) вместо кранового (S3-S5) для механизмов с частыми пусками и остановами.
- Игнорирование типа ротора. Попытка заменить двигатель с фазным ротором (как у 4МТН 280 S6) на двигатель с короткозамкнутым ротором без пересчета системы управления, что ведет к повышенным пусковым токам и ударным нагрузкам.
- Неверное определение мощности. Ориентация только на установленную мощность без учета реального цикла нагрузки и перегрузочной способности может привести к перегреву и преждевременному отказу.
- Пренебрежение условиями окружающей среды. Установка двигателя без надлежащей степени защиты (IP) в пыльных помещениях или без учета низких температур, что сказывается на ресурсе и надежности.
Условное обозначение модели 4МТН 280 S6
Расшифровка индекса помогает понять основные характеристики двигателя:
- 4 — поколение серии крановых электродвигателей.
- МТ — серия «МТ» (моторы крановые с фазным ротором).
- Н — исполнение с независимой вентиляцией (обдувом).
- 280 — высота оси вращения вала в мм (~центробежная).
- S6 — режим работы (повторно-кратковременный, 40% ПВ).
Таким образом, электродвигатель крановый 4МТН 280 S6 — это двигатель четвертой серии, с независимым охлаждением, высотой оси 280 мм, рассчитанный на эксплуатацию в режиме S3 с продолжительностью включения 40%.
Вид электродвигателя 4МТН 280 S6 с торца. Видны лапы крепления и патрубок для независимой вентиляции.

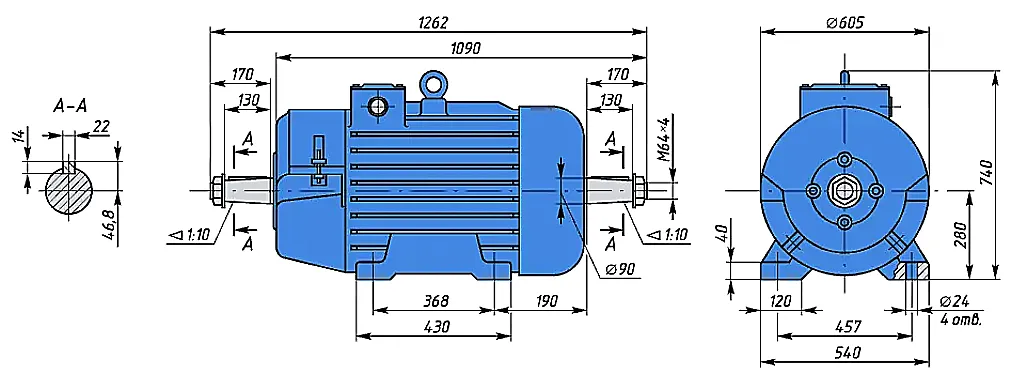

Проверка совместимости по присоединительным размерам
Для безошибочного монтажа и замены необходимо сопоставить следующие ключевые размеры электродвигателя кранового 4МТН 280 S6 с параметрами посадочного места на оборудовании: межосевые расстояния отверстий в лапах (соответствуют стандартам для высоты оси 280 мм), диаметр и длина выходного конца вала (90 мм), габаритные габариты по высоте и длине. Особое внимание следует уделить совпадению посадочного места фланца, если используется фланцевое крепление.
Примеры заказа двигателя 4МТН 280 S6
В зависимости от требований, можно выбрать различные исполнения данного электродвигателя. Ниже приведены примеры типовых конфигураций для заказа:
- Базовая модель. Крановый электродвигатель 4МТН 280 S6, 75 кВт, 1000 об/мин, 380 В, исполнение У1, IM 1001.
- Исполнение для холодного климата. Модель 4МТН 280 S6 УХЛ, с доработками для работы при температурах до -60°C.
- Модификация на иное напряжение. Электродвигатель крановый 4МТН 280 S6 на напряжение 220/380В или 660В (под заказ, необходимо уточнять сроки изготовления).
Чтобы купить электродвигатель крановый 4МТН 280 S6 или подобрать аналог, обратитесь к специалистам компании-поставщика.
