Описание и назначение электродвигателя серии MTH 311-6
Крановый электродвигатель MTH 311-6 — это асинхронный трехфазный агрегат, специализированный для работы в составе грузоподъемных механизмов. Основное назначение устройства — обеспечение привода систем, где критически важен высокий пусковой момент и возможность плавной регулировки скорости вращения. Данная модель спроектирована для эксплуатации в условиях интенсивных нагрузок и частых циклов включения-выключения, характерных для кранового оборудования.
Основные параметры: вес, размеры и код ТН ВЭД
Масса кранового электродвигателя MTH 311-6 в стандартном исполнении составляет 172 кг. Агрегат характеризуется компактными габаритами, что упрощает его монтаж в ограниченном пространстве машинных отделений. Габаритные размеры модели позволяют легко интегрировать ее в типовые конструкции кранов и тельферов. Для таможенного оформления изделия используется Код ТН ВЭД 8501530000.
Таблица габаритных размеров и веса MTH 311-6
| Параметр | Значение |
|---|
| Вес, кг | 172 |
| Высота (В), мм | 450 |
| Длина (Д), мм | 870 |
| Глубина (Г), мм | 315 |
| Диаметр вала, мм | 50 |
| Диаметр фланца, мм | 350 |

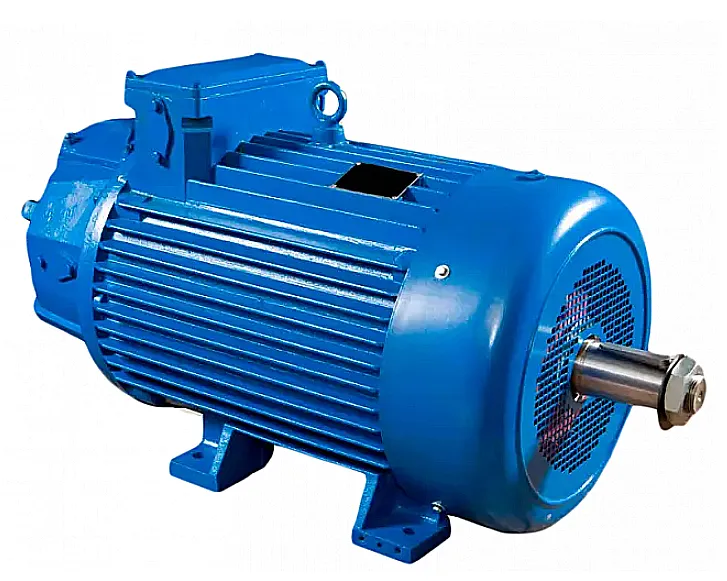

Первый снимок демонстрирует общий вид двигателя с установочными лапами. Конструкция обеспечивает надежное крепление на раме.
Инженер на объекте спрашивает механика: «Почему выбрали крановый электродвигатель MTH 311-6?». Тот отвечает: «Потому что он думает, будто работает на легком режиме, а на самом деле несет тонны — настоящий труженик без претензий!»
Технические характеристики кранового электродвигателя
Крановый электродвигатель MTH 311-6 спроектирован с учетом тяжелых режимов эксплуатации. Наличие фазного ротора позволяет эффективно управлять скоростью и моментом на валу, что является ключевым преимуществом для крановых приводов.
| Параметр | Значение |
|---|
| Номинальная мощность, кВт | 11 |
| Тип двигателя | Асинхронный, трехфазный, крановый |
| Синхронная частота вращения, об/мин | 1000 |
| Номинальная частота вращения вала, об/мин | 935 |
| Номинальное напряжение, В | 220/380 |
| Номинальный ток (Iн), А | 48.5 |
| Номинальный КПД, % | 80 |
| Коэффициент мощности (Cos φ) | 0.83 |
| Кратность максимального момента (Mmax/Мн) | 2.8 |
| Конструкция ротора | Фазный (с контактными кольцами) |
| Момент инерции ротора, кг*м² | 0.3 |
| Напряжение на кольцах ротора, В | 170 |
| Класс изоляции (нагревостойкости) | Н (до 180°C) |
| Степень защиты (IP) | 54 |
| Климатическое исполнение | У1, УХЛ |
Преимущества и особенности эксплуатации
Выбор кранового электродвигателя MTH 311-6 для модернизации или ремонта техники дает ряд существенных эксплуатационных преимуществ:
1. Высокий пусковой момент и перегрузочная способность. Кратность пускового момента 2.8 позволяет уверенно запускать привод под нагрузкой, что минимизирует риск проскальзывания тормозов или муфт в механизме подъема.
2. Устойчивость к частым коммутациям. Конструкция обмоток и система охлаждения оптимизированы для режимов с регулярными пусками, остановками и реверсами – до 300 включений в час, что характерно для крановых циклов.
3. Универсальность монтажа и подключения. Наличие нескольких исполнений по способу крепления (IM1001, IM2001 и др.) и работа от стандартных напряжений 220/380В 50 Гц обеспечивают простую интеграцию в большинство существующих схем.
4. Продленный ресурс и надежность. Применение подшипников повышенной емкости (6313-RZ/C3) и качественной изоляции класса Н обеспечивает срок службы до капитального ремонта не менее 15 000 моточасов.
5. Адаптация к российским условиям. Климатические исполнения У1 и УХЛ позволяют эксплуатировать крановый электродвигатель MTH 311-6 в широком диапазоне температур, вплоть до -40°C для УХЛ, что актуально для большинства регионов России.
Принцип работы в составе крановой установки
В составе крановой электросистемы крановый электродвигатель MTH 311-6 подключается к сети через контроллер или частотный преобразователь. При подаче напряжения на статор создается вращающееся магнитное поле. Ток в цепи фазного ротора регулируется за счет внесения дополнительного сопротивления (пусковых реостатов) или с помощью современных электронных систем. Это позволяет плавно увеличивать момент на валу при пуске и регулировать скорость в рабочем диапазоне. Таким образом, обеспечивается точное позиционирование груза и снижение динамических нагрузок на механическую часть крана.
Температурный режим работы и срок службы
Крановый электродвигатель MTH 311-6 рассчитан на продолжительную работу в условиях переменной нагрузки. Допустимый температурный диапазон окружающей среды зависит от исполнения: для У1 – от 0°C до +40°C, для УХЛ – от -40°C до +40°C. Изоляция обмоток класса Н позволяет выдерживать нагрев до 180°C без потери свойств. Ресурс работы напрямую зависит от соблюдения правил эксплуатации: качества питающего напряжения, периодичности обслуживания подшипниковых узлов и щеточного аппарата, чистоты системы охлаждения. При штатной эксплуатации и своевременном техобслуживании ресурс до первого капитального ремонта составляет 15 000 часов, а общий срок службы может превышать 10 лет.
Область применения и типовое оборудование
Крановый электродвигатель MTH 311-6 применяется в качестве основного привода в различных типах грузоподъемной и транспортирующей техники:
Грузоподъемные краны: Привод механизмов подъема и передвижения башенных, козловых, мостовых и консольных кранов.
Тельферы и лебедки: Используется в электрических тельферах грузоподъемностью до 10-16 тонн, а также в шахтных и судовых лебедках.
Конвейерные системы и элеваторы: Привод ленточных и цепных транспортеров, норий в сельском хозяйстве и пищевой промышленности.Специальное оборудование: Может быть использован в приводах поворотных механизмов, шлюзовых затворов и других устройств, требующих регулируемого электропривода с высоким моментом.

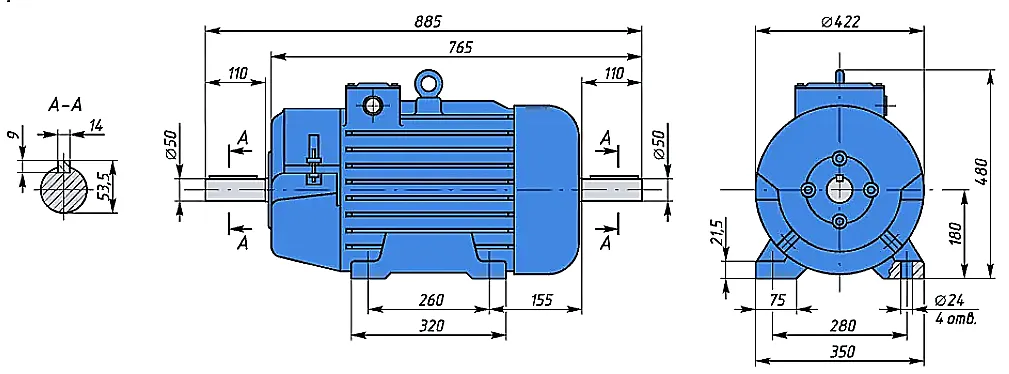

На втором изображении представлена схема с габаритными и присоединительными размерами, что необходимо для проверки на совместимость при проектировании замены или установки нового оборудования.
Условное обозначение модели MTH 311-6
Расшифровка маркировки кранового электродвигателя помогает точно идентифицировать его параметры при заказе:
М – серия асинхронных электродвигателей.
Т – исполнение для крановых механизмов и металургии.
Н – тип двигателя с фазным ротором (наличие контактных колец).
311 – габаритный размер (условный номер, определяющий размеры активной стали).
6 – количество полюсов, определяющее синхронную частоту вращения (1000 об/мин).
Такая система обозначений соответствует отечественным стандартам и позволяет подобрать полный комплект запасных частей, включая щеткодержатели, подшипники и уплотнения.
Состав ремонтного комплекта и типовые заменяемые узлы
При техническом обслуживании и ремонте кранового электродвигателя MTH 311-6 чаще всего требуются следующие элементы:
| Наименование узла/детали | Типовой артикул/обозначение | Причина и условия износа |
|---|
| Щетки графитовые | По размеру щеткодержателя (стандарт 25×10×40 мм) | Естественный износ при работе на контактных кольцах ротора. Скорость износа зависит от частоты пусков и качества притирки. |
| Подшипник приводной (со стороны вала) | 6313-RZ/C3 | Износ беговых дорожек и тел качения из-за высоких радиальных нагрузок. Рекомендуется замена при увеличении уровня вибрации. |
| Подшипник задний (противовальный) | 6313/Z1/C3 | Меньше нагружен, но требует замены смазки по регламенту. Выход из строя может быть связан с попаданием влаги или абразива. |
| Уплотнительные манжеты (сальники) | По посадочным размерам вала и корпуса | Потеря эластичности, растрескивание из-за температурных перепадов и воздействия масел. Приводят к утечке смазки. |
| Контактные кольца ротора | В сборе с ротором | Износ рабочей поверхности при неправильном подборе щеток или отсутствии их притирки. Редкая поломка при нормальной эксплуатации. |
Типичные ошибки при подборе кранового электродвигателя
1. Учет только мощности без анализа режима работы. Для крановых механизмов критичны не номинальные параметры, а способность выдерживать многократные пуски под нагрузкой. Крановый электродвигатель MTH 311-6 изначально спроектирован для таких условий.
2. Игнорирование климатических условий. Установка двигателя исполнения У1 на открытой площадке в северном регионе гарантированно приведет к его преждевременному выходу из строя. Обязательно нужно выбирать исполнение, соответствующее температурному диапазону эксплуатации.
3. Неверный выбор способа крепления (исполнения IM). Попытка установить двигатель с креплением на лапы (IM1001) вместо фланцевого (IM2001) потребует переделки рамы, что экономически нецелесообразно.
Примеры вариантов заказа двигателя MTH 311-6
Для корректного оформления заказа необходимо указать ключевые параметры модели. Рассмотрим три типовых варианта:
1. Базовая модель для замены в цехе.
Обозначение: MTH 311-6, исполнение IM1001 (лапы и вал), климатическое исполнение У1, напряжение 380В. Самый распространенный вариант для ремонта кранов в отапливаемых промышленных цехах.
2. Модель для эксплуатации на открытой площадке.
Обозначение: MTH 311-6, исполнение IM2001 (лапы и фланец), климатическое исполнение УХЛ, напряжение 380В. Комплектуется морозостойкой смазкой в подшипниках. Оптимален для башенных кранов.
3. Двигатель для комплектации нового тельфера.
Обозначение: MTH 311-6, исполнение IM1002 (два вала и лапы), климатическое исполнение У1, напряжение 220/380В. Исполнение с двумя концами вала используется для совместного подключения с тормозом или датчиком.
