Описание и область применения
Насос НШ 50Г3 3 является типовым представителем семейства шестеренных гидравлических агрегатов, предназначенным для формирования рабочего потока гидравлической жидкости с заданным давлением и расходом. Основная функция устройства – преобразование механической энергии вращения вала в гидравлическую энергию потока масла для питания исполнительных механизмов. Насос НШ 50Г3 3 находит широкое применение в составе гидростанций и насосных групп прессового, строительного, сельскохозяйственного и коммунального оборудования.

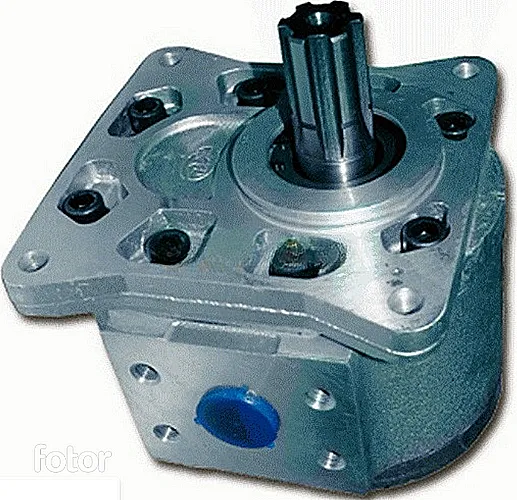

Изображение: конструкция реверсивного шестеренного насоса НШ 50Г3 3 с симметричным расположением опор.
Ключевые параметры: вес, размеры и код ТН ВЭД
Одно из важных преимуществ насоса НШ 50Г3 3 – это сбалансированные габариты и масса, что облегчает его интеграцию в существующие системы. Вес агрегата составляет 14.8 кг, что обеспечивает удобство монтажа без применения спецтехники. Для логистики и таможенного оформления используется Код ТН ВЭД 8413.50.000. Диапазон габаритных размеров для различных исполнений в серии может варьироваться, но управляющая модель имеет параметры, указанные в таблице ниже.
| Параметр | Значение |
|---|
| Длина, мм | 325 |
| Ширина, мм | 210 |
| Высота, мм | 245 |
| Масса, кг | 14.8 |
Инженеры на испытательном стенде спорят, что важнее в гидросистеме: давление или расход. Подходит техник и говорит: «Ребята, без насоса НШ 50Г3 3 у вас не будет ни того, ни другого!»
Технические характеристики и рабочие параметры
Выбор насоса НШ 50Г3 3 для конкретной задачи основывается на его технических характеристиках. Ключевые параметры определяют производительность гидросистемы, ее надежность и ресурс. Ниже представлены основные эксплуатационные данные, которые необходимо учитывать при проектировании или модернизации.
| Параметр | Значение |
|---|
| Номинальная подача (расход) | 50 л/мин |
| Рабочее давление, номинальное/пиковое | 16 МПа |
| Номинальная частота вращения вала | 1500 об/мин |
| Объемный КПД | 88% |
| Присоединительный стандарт (фланец/вал) | ГОСТ 8754-80 |
| Тип рабочей среды | Минеральные гидравлические масла класса ГИ-М |
| Диапазон вязкости рабочей среды | 32-68 сСт (ISO VG) |
Схема: типовое подключение насоса НШ 50Г3 3 с указанием линии всасывания и нагнетания.
Принцип функционирования в гидравлическом контуре
Работа насоса НШ 50Г3 3 основана на классическом шестеренном принципе. Вращение ведущей шестерни передается на ведомую, создавая между зубьями и корпусом замкнутые объемы. Эти объемы перемещают рабочую жидкость от полости всасывания к полости нагнетания. Конструктивная особенность модели «3» (реверсивное исполнение) допускает изменение направления потока при смене направления вращения вала. Внутренние каналы и подшипниковые узлы спроектированы для минимизации пульсаций давления, что положительно сказывается на долговечности всей системы.
Преимущества и особенности эксплуатации
Выбор насоса НШ 50Г3 3 для комплектации ответственных гидросистем обусловлен рядом эксплуатационных преимуществ:
1. Высокая ремонтопригодность и доступность запчастей. Модульная конструкция и стандартизированные детали (шестерни, валы, уплотнения) позволяют проводить сервисное обслуживание и восстановление агрегата без замены целиком, сокращая простой оборудования и затраты.
2. Совместимость с типовыми гидростанциями. Присоединительные размеры по ГОСТ 8754-80 обеспечивают легкую стыковку с большинством отечественных и ряда импортных гидравлических блоков, что упрощает модернизацию и замену вышедшего из строя узла.
3. Стабильность параметров в широком диапазоне нагрузок. Насос НШ 50Г3 3 демонстрирует устойчивую производительность 50 л/мин даже при колебаниях вязкости масла и нагрузке, близкой к номинальному давлению 16 МПа, гарантируя предсказуемую работу исполнительных органов.
4. Увеличение ресурса системы за счет качественной фильтрации. Агрегат рассчитан на работу с маслом стандартной чистоты, но оснащение линии всасывания фильтром тонкой очистки существенно продлевает срок службы шестеренной пары и подшипников.
Температурный режим и прогнозируемый ресурс
Эксплуатация насоса НШ 50Г3 3 допустима в температурном диапазоне окружающей среды и рабочей жидкости от -25°C до +70°C. Для обеспечения заявленного ресурса свыше 5000 моточасов рекомендуется поддерживать температуру масла в оптимальном коридоре от -10°C до +55°C. Критически важным для долговечности является использование рекомендованных масел и соблюдение межсервисных интервалов. Недопустима длительная работа на предельном давлении (16 МПа) без систем охлаждения, а также запуск на «холодном» густом масле.
Области применения и типовое оборудование
Шестеренный насос НШ 50Г3 3 является универсальным источником давления для широкого спектра машин. Его используют в качестве основного или вспомогательного насоса в следующих системах:
Мобильная и строительная техника: гидравлические системы экскаваторов-погрузчиков, автокранов (например, Клинцы), дорожных катков (ДЭ-27), манипуляторов, фронтальных погрузчиков.
Сельскохозяйственное оборудование: пресс-подборщики, погрузчики кормов, гидроприводы навесных орудий для тракторов (МТЗ).
Промышленные гидростанции: системы подачи давления для прессового оборудования, станков, испытательных стендов, лесозаготовительных машин.
Коммунальная и автотранспортная техника: подъемные механизмы кузовов самосвалов (КАМАЗ), мусоровозов, поливомоечных машин.
Габаритные размеры НШ 50Г3 для проверки монтажного пространства.
Чертеж присоединительных размеров для интеграции агрегата в гидросистему.
Состав ремкомплекта и часто заменяемые детали
Для поддержания насоса НШ 50Г3 3 в рабочем состоянии рекомендуется иметь типовой ремкомплект. В него входят наиболее подверженные износу элементы, чья замена позволяет восстановить производительность и герметичность агрегата.
| Наименование детали | Тип износа / Причина замены |
|---|
| Комплект уплотнений (сальники, манжеты) | Естественный износ, потеря эластичности, утечки масла |
| Пара шестерен (ведущая и ведомая) | Абразивный износ зубьев при работе с неотфильтрованным маслом |
| Подшипниковые узлы | Выработка дорожек качения из-за высоких радиальных нагрузок |
| Оси шестерен (валы) | Деформация или износ шлицевого соединения при перегрузках |
| Корпусные прокладки | Потеря герметичности стыков, межсекционные утечки |
Типичные ошибки при подборе и монтаже
Выбор исключительно по присоединительным размерам. Необходимо учитывать не только посадочные места, но и совместимость по расходу (50 л/мин) и давлению (16 МПа) с требованиями системы.
Игнорирование типа рабочей среды. Применение масел, не соответствующих классу ГИ-М и вязкости 32-68 сСт, приводит к ускоренному износу и падению КПД.
Неверное направление вращения для реверсивного насоса НШ 50Г3 3. Неправильное подключение фаз электродвигателя может привести к работе «на сухое всасывание» и кавитации.
Отсутствие фильтрации на линии всасывания. Монтаж без фильтра грубой очистки резко сокращает ресурс шестеренной пары из-за абразивных частиц в масле.
Расшифровка заводского обозначения модели
Маркировка «НШ 50Г3 3» содержит всю необходимую информацию для идентификации и подбора аналога:
НШ – Насос Шестеренный. Базовая типология изделия.
50 – Номинальная объемная подача (производительность), выраженная в литрах в минуту (л/мин).
Г – Исполнение, рассчитанное на работу на минеральных маслах (класс ГИ-М).
3 – Конструктивное исполнение, определяющее присоединительные размеры вала и фланцев.
3 – Последняя цифра указывает на реверсивное исполнение насоса, допускающее смену направления потока при реверсировании вала.
Примеры конфигурации заказа
Для оформления заказа через сайт https://777-gidra.ru или по телефону укажите следующие данные:
1. Базовая поставка: Насос НШ 50Г3 3 в стандартной заводской комплектации (арт. НШ50Г3-3-С), предназначенный для прямого монтажа.
2. Комплект с адаптером: Насос НШ 50Г3 3 + переходная плита ПП-50 (арт. НШ50Г3-3-ПП50) для интеграции в гидросистемы с импортными интерфейсами.
3. Поставка с ремкомплектом: Насос НШ 50Г3 3 + расширенный ремкомплект РК-НШ50Г3 (арт. НШ50Г3-3-РК) для сервисных центров, обеспечивающих быстрый ремонт.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос НШ 50Г3 3 по давлению и расходу для моей системы?
Ключевые параметры для подбора – это максимальное рабочее давление в системе и требуемый расход. Данная модель обеспечивает номинальный расход 50 литров в минуту при давлении 16 МПа (160 бар). Убедитесь, что ваши расчетные значения не превышают этих цифр. Также учитывайте частоту вращения приводного двигателя – оптимальной является 1500 об/мин.
Каковы сроки поставки насоса НШ 50Г3 3 в мой регион в России или СНГ?
Для основных городов РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) срок поставки со склада составляет 1-3 рабочих дня. В отдаленные регионы России и страны СНГ (Казахстан, Беларусь, Армения, Кыргызстан) доставка организуется транспортными компаниями в срок от 5 до 10 рабочих дней в зависимости от удаленности. Наличие на центральном складе уточняйте у менеджеров.
Насколько насос НШ 50Г3 3 устойчив к работе в сложных условиях (мороз, пыль, неидеальное масло)?
Агрегат рассчитан на работу в диапазоне температур от -25°C до +70°C, однако для холодного пуска ниже -10°C рекомендуется предварительный подогрев масла или использование зимних марок. Конструкция имеет стандартную защиту от внешних загрязнений. Для работы с маслом низкого качества или повышенной загрязненностью настоятельно рекомендуется установка дополнительных фильтров тонкой очистки в линию всасывания.
Возможна ли замена насоса НШ 50Г3 3 на аналог другого производителя и как проверить совместимость?
Да, возможна, при соблюдении ключевых параметров: расход (50 л/мин), давление (16 МПа), частота вращения (1500 об/мин), тип рабочей среды (минеральное масло) и присоединительные размеры (фланец по ГОСТ 8754-80). Перед заменой сверьтесь с габаритными и присоединительными размерами, а также с направлением вращения вала. Наши инженеры готовы помочь с подбором полного аналога под вашу систему.
Заключение и условия сотрудничества
Насос НШ 50Г3 3 от бренда ГИДРАВЛИК – это проверенное решение для обеспечения стабильного давления и высокой производительности ваших гидросистем. Как официальный поставщик продукции ГИДРАВЛИКА, мы гарантируем оригинальное качество, полное соответствие техническим характеристикам и заводскую гарантию. Мы осуществляем оперативную доставку по всей территории Российской Федерации и в страны СНГ, обеспечиваем техническую поддержку и консультации по подбору, монтажу и обслуживанию оборудования.
Для получения дополнительной информации, оформления заказа или подбора аналога для вашего конкретного случая, свяжитесь с нашими специалистами через раздел Контакты или оставьте запрос с помощью формы на сайте.
