Насос НШ 100Г3 4

Шестеренный насос НШ 100Г3 4 – высоконадежный гидравлический агрегат, разработанный для длительной работы в составе мощных гидросистем промышленного оборудования. Основное назначение – создание высокого давления и стабильной подачи рабочей жидкости в широком диапазоне температур и нагрузок.

Условное обозначение и ключевые параметры

Модельный индекс НШ 100Г3 4 несет в себе полную информацию об агрегате. Буква «Н» обозначает «насос», «Ш» – «шестеренный». Цифра 100 указывает на номинальный рабочий объем в 100 кубических сантиметров за один оборот вала. Следующая буква «Г» говорит о том, что насос НШ 100Г3 4 рассчитан на работу с нагретыми рабочими жидкостями. Цифра 3 означает серию конструкции, а цифра 4 – конкретную модификацию исполнения корпуса и патрубков.

Код ТН ВЭД для данной продукции: 8413500000. Агрегат отличается солидными параметрами производительности, что делает его базовым элементом для создания мощных гидравлических станций и групп.

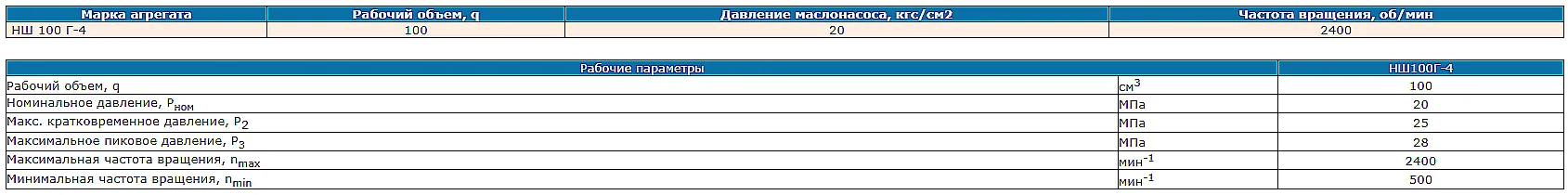

Технические характеристики и режимы работы

Ключевым преимуществом насоса НШ 100Г3 4 является способность уверенно функционировать в предельных для шестеренных насосов условиях давления, сохраняя высокий объемный КПД.

Насос НШ 100Г3 4 демонстрирует отличную стабильность параметров при работе в системах с переменным давлением и расходом, что критически важно для прессового и подъемного оборудования.

Преимущества и особенности эксплуатации

Выбор насоса НШ 100Г3 4 для комплектации гидросистемы предоставляет ряд практических выгод для промышленного эксплуатанта:

• Минимизация простоев: Унификация присоединительных размеров и высокая ремонтопригодность позволяют быстро заменить агрегат, сократив время простоя техники.
• Увеличение ресурса системы: Высокий КПД и стойкость к кавитации снижают общий износ гидравлической системы, повышая межсервисные интервалы.
• Стабильность давления: Конструкция шестеренной пары и корпуса насоса НШ 100Г3 4 гарантирует низкий уровень пульсаций потока, что обеспечивает плавную работу исполнительных механизмов.
• Универсальность подключения: Фланцевое исполнение и стандартная разметка крепления упрощают интеграцию в существующие системы без доработок.
• Работа с нагретыми средами: Специальное исполнение «Г» предназначено для стабильной работы в условиях повышенных температур теплоносителя.

Принцип работы в гидравлической системе

Функционирование насоса НШ 100Г3 4 основано на классической шестеренной схеме. Ведущая шестерня, приводимая во вращение от двигателя, сцепляется с ведомой внутри герметичной камеры. В зоне разъединения зубьев создается разрежение, через которое рабочая жидкость поступает из всасывающей магистрали. При последующем зацеплении зубьев в зоне нагнетания происходит вытеснение масла под давлением в напорную линию. Герметичность камеры обеспечена прецизионной подгонкой шестерен и корпуса, а также специальными уплотнениями вала.

Температурный режим и ресурс работы

Эксплуатация насоса НШ 100Г3 4 разрешена в экстремально широком диапазоне – от -40°C до +80°C. Для обеспечения заявленного ресурса в 5000 и более моточасов необходимо соблюдать рекомендованную вязкость масла и обеспечивать его эффективную фильтрацию (не грубее 25 мкм). На срок службы напрямую влияет чистота рабочей жидкости, отсутствие абразивных частиц и своевременность технического обслуживания.

Область применения и типовое оборудование

Данная модель шестеренного насоса является базовой для множества отраслей промышленности и спецтехники благодаря своей надежности и высокой производительности.

• Сельскохозяйственная техника: Гидравлические системы зерноуборочных комбайнов (Claas, John Deere, Ростсельмаш), тракторов большой мощности, кормораздатчиков.
• Дорожно-строительная и коммунальная техника: Катки, асфальтоукладчики, дорожные фрезы, снегоуборочные машины, илососы.
• Лесозаготовительные комплексы: Харвестеры, форвардеры, манипуляторы для лесозаготовки.
• Промышленное оборудование: Прессы (гидравлические, штамповочные), стенды для испытаний, металлообрабатывающие станки.
• Насосные станции и гидроагрегаты: Используется как силовой узел в стационарных и мобильных гидростанциях.

Установка такого оборудования, как насос НШ 100Г3 4, позволяет обеспечить бесперебойную работу систем даже при циклических и ударных нагрузках.

Заходит как-то насос НШ 100Г3 4 в бар и говорит: «Мне бы масла... под давлением!».

Габаритные и присоединительные размеры для монтажа

Ниже приведены основные размеры насоса НШ 100Г3 4, необходимые для проектирования новой или проверки совместимости с существующей гидросистемой.

Состав ремонтного комплекта и основные изнашиваемые детали

Для поддержания работоспособности насоса НШ 100Г3 4 в процессе эксплуатации рекомендуется иметь на складе ремкомплект. В него входят детали, подверженные естественному износу.

Типичные ошибки при подборе насоса

• Выбор только по присоединительным размерам без учета требуемой производительности (расхода) и давления в системе.
• Игнорирование типа рабочей среды. Использование несовместимых жидкостей (например, водомасляных эмульсий) может быстро вывести из строя насос НШ 100Г3 4.
• Пренебрежение температурным диапазоном. Установка стандартного насоса вместо исполнения для горячей среды («Г») при высоких температурах масла.
• Недооценка качества фильтрации. Отсутствие фильтра тонкой очистки перед насосом резко снижает его ресурс.

Примеры заказа и модификации

Для заказа насоса НШ 100Г3 4 необходимо четко определить требуемую комплектацию.

1. Базовая поставка: Насос НШ 100Г3 4 в сборе с крепежными элементами и техническим паспортом.
2. Поставка с адаптированными уплотнениями: Для систем, работающих на биоразлагаемых жидкостях или в условиях экстремально низких температур.
3. В составе насосной группы: Комплектный узел, включающий насос НШ 100Г3 4, предохранительный клапан, фильтр тонкой очистки и раму, готовый к подключению.

Наши инженеры помогут подобрать оптимальный вариант для вашей задачи. Оставить заявку можно на сайте Компании ГИДРАВЛИКА.

Часто задаваемые вопросы по эксплуатации

Как подобрать насос НШ 100Г3 4 для замены в существующей системе?

Ключевые параметры для подбора: рабочий объем (100 см³), номинальное давление (до 16 МПа), тип исполнения для горячих сред («Г»), а также присоединительные размеры фланца 78х78 мм и диаметр вала 40 мм. Наши специалисты готовы предоставить помощь в подборе аналога.

Какие сроки поставки насоса НШ 100Г3 4 по России?

Для городов Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону действует программа экспресс-доставки – от 24 до 48 часов с момента подтверждения заказа. В другие регионы РФ и страны СНГ (Казахстан, Беларусь) поставка осуществляется в течение 3-7 рабочих дней.

Каковы требования к эксплуатации в условиях русского климата?

Насос НШ 100Г3 4 рассчитан на работу в диапазоне от -40°C до +80°C. Для холодного пуска рекомендуется использование масел с низкотемпературными присадками и, по возможности, предварительный прогрев гидросистемы. Исполнение для горячих сред «Г» обеспечивает стабильную работу и при высоких летних температурах.

Какой ресурс у насоса и влияет ли на него качество масла?

Заявленный ресурс при корректной эксплуатации (чистота масла по ISO 4406 не ниже 20/18/15, вязкость в диапазоне 15-300 сСт) составляет более 5000 часов. Основной фактор сокращения ресурса – абразивный износ из-за плохой фильтрации масла. Требуется фильтр тонкой очистки не менее 25 мкм.

Бренд ГИДРАВЛИК гарантирует качество и надежность каждой поставленной единицы продукции. Компания-поставщик ГИДРАВЛИКА обеспечивает полный цикл сопровождения: от технической консультации и подбора оборудования под вашу систему до гарантийного и постгарантийного сервиса. Мы поставляем насос НШ 100Г3 4 по всей территории России и в страны СНГ.

Для получения коммерческого предложения, уточнения наличия на складе или технической консультации свяжитесь с нашими специалистами через форму заказа или по контактным телефонам.
