Насос НШ 63Г3 3 – это надежный шестеренный гидравлический агрегат, предназначенный для формирования рабочего потока в гидравлических системах мобильной и стационарной техники. Его ключевая задача – обеспечить стабильную подачу масла при высоких механических и температурных нагрузках, что делает его незаменимым в системах навесного оборудования, управления гидроцилиндрами и поворотными механизмами. Простота конструкции, высокая ремонтопригодность и проверенная временем надежность обеспечивают бесперебойную работу насоса НШ 63Г3 3 в самых суровых условиях.
Описание и назначение гидравлического насоса
Данный тип агрегатов является типичным представителем объемных гидромашин с внешним зацеплением шестерен. Насос НШ 63Г3 3 характеризуется постоянным рабочим объемом, что делает его идеальным для гидросистем, требующих значительной производительности при относительно стабильном давлении. Основная область применения – комплектация мобильной техники: тракторов, комбайнов, экскаваторов, погрузчиков, самосвалов. Использование качественного масла с рекомендованной вязкостью критически важно для продления его ресурса.
Краткие технические и массогабаритные данные
Масса агрегата составляет 16.2 кг. Габаритные размеры (длина x ширина x высота) равны 157.4x145.6x122.8 мм. Для моделей серии НШ рабочий объем может варьироваться в широком диапазоне от 16 до 90 см³ на один оборот. Код ТН ВЭД поставляемого оборудования: 8413 50 000 00.
| Параметр | Значение |
|---|
| Длина (A) | 157.4 мм |
| Ширина | 145.6 мм |
| Высота | 122.8 мм |
| Масса | 16.2 кг |
| Диапазон объемов в серии НШ | 16–90 см³/об |
| Код ТН ВЭД | 8413 50 000 00 |
– Почему Насос НШ 63Г3 3 никогда не опаздывает на работу? – Потому что он всегда под давлением и готов к выполнению задачи!

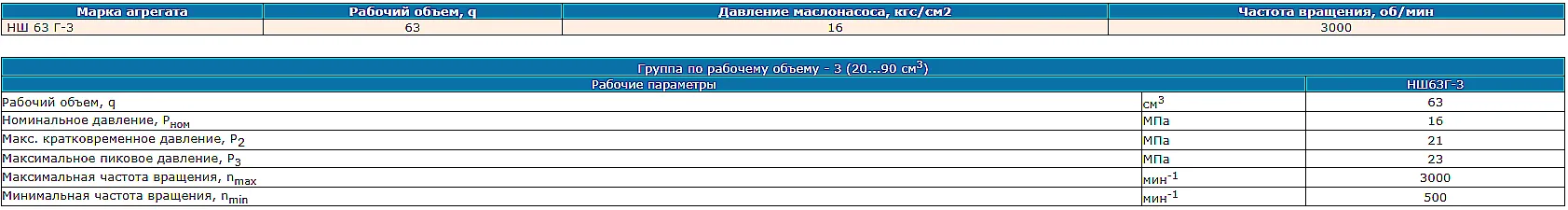

Подробные технические параметры насоса НШ 63Г3 3
Технические характеристики конкретно этой модели формируют основу для ее подбора и успешной интеграции в существующую или проектируемую гидросистему.
| Параметр | Величина или описание |
|---|
| Рабочий объем (номинальный) | 63 см³ за один оборот вала |
| Рабочее давление (номинальное) | 16 Мегапаскаль (МПа) |
| Максимально допустимая частота вращения | 2500 оборотов в минуту |
| Коэффициент полезного действия (объемный) | Не менее 92% в номинальном режиме |
| Диапазон рабочих температур | От -40 градусов Цельсия до +80 градусов Цельсия |
| Тип рабочей среды | Гидравлические масла классов И-Г-П, И-Г-М по ГОСТ 17479.3-85 |
| Присоединительные размеры (тип фланца) | Г3, соответствует стандарту ГОСТ 8754-80 |
| Масса изделия | 16.2 килограмма |
| Производительность (при n=1500 об/мин) | ~94.5 литров в минуту (теоретическая) |
Преимущества и особенности эксплуатации
- Снижение эксплуатационных простоев. Конструктивная надежность и доступность запасных частей минимизируют время на ремонт, что критически важно для непрерывных производственных циклов.
- Увеличение ресурса гидросистемы. Стабильная подача жидкости при рабочих давлениях до 16 МПа без пульсаций снижает динамические нагрузки на все компоненты: клапаны, цилиндры, рукава.
- Удобство монтажа и сервиса. Стандартизированный фланец типа Г3 и унифицированные присоединительные размеры упрощают установку и замену насоса НШ 63Г3 3 на штатное место.
- Совместимость с типовыми гидросистемами. Агрегат рассчитан на работу с широко распространенными типами минеральных гидравлических масел, что упрощает его применение в парке разнородной техники.
Принцип работы шестеренного насоса
Функционирование насоса НШ 63Г3 3 основано на принципе объемного вытеснения. В рабочей камере находятся две шестерни – ведущая и ведомая. При вращении вала, соединенного с приводом машины, зубья шестерен, выходя из зацепления, создают разрежение в зоне всасывающего канала. Под действием атмосферного давления рабочая жидкость заполняет впадины между зубьями. Переносимый в зону нагнетания объем масла вытесняется обратно в зацепляющиеся зубья и направляется в напорную магистраль гидросистемы. Для компенсации износа и поддержания КПД в конструкции предусмотрены плавающие уплотнительные втулки.
Условное обозначение модели
Индекс НШ 63Г3 3 построен по логичной системе, характерной для продукции отечественного гидромашиностроения. Разберем его по элементам:
- Н – Насос (основное назначение агрегата).
- Ш – Шестеренный (конструктивный тип, определяющий принцип действия).
- 63 – Номинальный рабочий объем в кубических сантиметрах на один оборот вала (63 см³/об).
- Г – Гидравлический (уточняет тип рабочей среды).
- 3 – Исполнение присоединительного фланца, в данном случае, тип Г3.
- 3 – Порядковый номер модификации или ревизии конструкции.
Данная маркировка позволяет техническому специалисту сразу определить ключевые параметры изделия для предварительного подбора. Правильно подобранный насос НШ 63Г3 3 — залог эффективной работы гидростанции.
Режимы работы, температура и ресурс
Изделие рассчитано на работу в режимах, типичных для мобильной техники: длительные периоды непрерывной работы, частые пуски и остановы, работа под переменной нагрузкой. Допустимый температурный интервал для корпуса и рабочей среды лежит в пределах от -40°C до +80°C, что покрывает большинство климатических зон России. Основными факторами, определяющими срок службы насоса НШ 63Г3 3, являются: качество применяемого масла и его фильтрации (рекомендуемая тонкость фильтрации не грубее 25 мкм), соблюдение допустимого давления 16 МПа, отсутствие кавитации на линии всасывания и своевременное техническое обслуживание. При соблюдении всех условий ресурс до капитального ремонта может превышать 10 000 моточасов.
Области применения и типы оборудования
Данный агрегат является универсальным источником гидравлической энергии для широкого спектра машин. Основное применение насос НШ 63Г3 3 находит в следующих отраслях:
- Сельскохозяйственная техника: тракторы Беларус (МТЗ), зерноуборочные и кормоуборочные комбайны, опрыскиватели.
- Строительная и дорожная техника: одноковшовые экскаваторы, бульдозеры, автогрейдеры, асфальтоукладчики.
- Коммунальное хозяйство: уборочные машины, подметально-уборочные комплексы, ассенизаторы.
- Промышленное оборудование: прессы, ножницы, станки с гидроприводом, испытательные стенды.
- Карьерная и транспортная техника: самосвалы (КамАЗ), фронтальные погрузчики, манипуляторы.
Габаритные и присоединительные размеры для монтажа
Для корректного монтажа и проверки совместимости с местом установки необходимо учитывать следующие ключевые размеры насоса НШ 63Г3 3:
| Обозначение размера | Значение, мм | Пояснение |
|---|
| А (габаритная длина) | 157.4 | Габаритный размер от торца вала до задней плоскости |
| С (размер фланца) | 77.5 | Посадочный диаметр фланца |
| D (диаметр вала) | 32 | Диаметр ведущего вала под шлицевое или шпоночное соединение |
| ExE1 | 77.77x42.88 | Размеры крепежного ушка фланца типа Г3 |
| Z (резьба крепления) | М12 | Резьба монтажных отверстий фланца |
Данные позволяют проверить, поместится ли новый агрегат на посадочное место старого и совпадают ли точки крепления.
Состав ремкомплекта и часто заменяемые детали
Даже самый надежный насос НШ 63Г3 3 требует периодического обслуживания. Чаще всего из строя выходят элементы, подверженные механическому износу и работающие в условиях высокого давления.
| Наименование детали | Тип износа / причина замены |
|---|
| Уплотнительное кольцо (манжета) вала | Уплотнение под валом. Потеря эластичности, трещины, выдавливание под давлением. |
| Упорная втулка (компенсатор) | Радиальный износ, потеря точности геометрии, приводящая к росту внутренних утечек и падению КПД. |
| Ведомая шестерня с втулкой (подшипником скольжения) | Износ зубьев по толщине и впадин, износ втулки (люфт), что увеличивает зазор между зубьями и корпусом. |
| Шарикоподшипник ведущего вала | Появление осевого и радиального люфта, шум при работе, перегрев. |
| Уплотнительные прокладки корпуса | Потеря герметичности стыков корпуса, внешние подтеки масла. |
Работа с загрязненным маслом без должной фильтрации значительно ускоряет износ всех перечисленных деталей.
Типичные ошибки при подборе
Некорректный выбор насоса ведет к преждевременному выходу из строя или неэффективной работе всей системы.
- Ориентация только на тип присоединения. Подбор насоса НШ 63Г3 3 исключительно по фланцу Г3 без учета требуемого расхода (рабочего объема 63 см³) и номинального давления 16 МПа.
- Игнорирование температурного диапазона. Применение в условиях, выходящих за пределы -40°C…+80°C, например, в высокотемпературных цехах без охлаждения масла.
- Несоответствие типа рабочей среды. Попытка использовать несовместимые жидкости (например, водомасляные эмульсии низкого качества или тормозные жидкости), что приводит к повреждению уплотнений.
- Неучет кавитации. Установка насоса с излишне длинной или зауженной всасывающей линией, что вызывает разрыв потока масла, кавитационный износ и снижение производительности.
Варианты оформления заказа
Заказать насос НШ 63Г3 3 можно в различных конфигурациях в зависимости от потребностей:
- Базовая поставка. Насос НШ 63Г3 3 в полной заводской комплектации с паспортом, упакованный в индивидуальный деревянный кейс с антикором. Артикул: НШ-63-Г3-3.
- Комплект с уплотнениями. Насос НШ 63Г3 3 плюс ремкомплект, включающий основные манжеты, прокладки и уплотнительное кольцо вала. Артикул: НШ-63-Г3-3-РК.
- Под ключ для модернизации. Поставка насоса НШ 63Г3 3 с адаптерной плитой под фланец Г3 и комплектом крепежа для замены устаревшей модели другого типоразмера. Артикул: НШ-63-Г3-3-АДАПТ.
Поставка и условия работы
Компания «ГИДРАВЛИКА» осуществляет прямые поставки оригинальных изделий бренда «ГИДРАВЛИК» по всей территории России и в страны СНГ. Мы гарантируем полное соответствие продукции требованиям ГОСТ Р 54918-2012 и предоставляем на каждую единицу сертификаты качества от производителя. Быстрая доставка организована в ключевые регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан и другие государства СНГ. Специалисты компании готовы оказать бесплатную техническую консультацию, помочь с подбором аналога под параметры вашей существующей системы и осуществить проверку агрегата на стенде перед отгрузкой. Для оформления заказа или получения подробной технической информации воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
