Насос НШ 90Г3 4 – это гидравлический шестеренный агрегат, предназначенный для создания потока рабочей жидкости (минерального масла) в гидравлических системах различного промышленного и мобильного оборудования. Он обеспечивает преобразование механической энергии вращения вала от привода в энергию потока гидравлического масла. Данная модель входит в серию ГИДРАВЛИК и характеризуется высокой надежностью, стабильным рабочим давлением и значительным рабочим объемом в 90 см³, что определяет её высокую производительность.

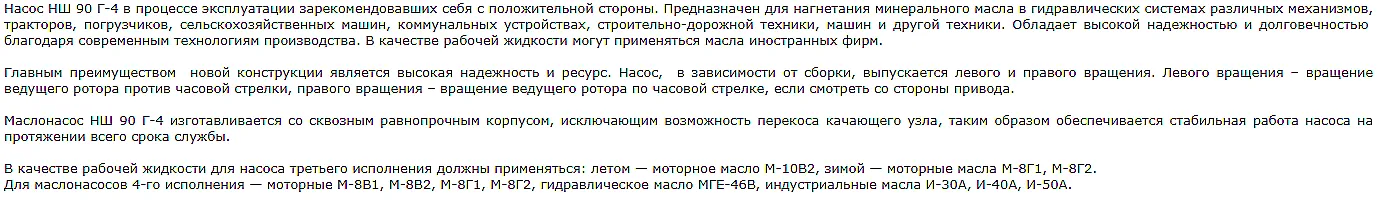

Описание и назначение насоса НШ 90Г3 4
Модель НШ 90Г3 4 является ключевым элементом при построении гидропривода. Основная функция данного шестеренного насоса – обеспечение непрерывной подачи гидравлического масла в контур под заданным давлением. Он широко применяется в составе гидравлических станций (гидростанций), насосных групп, систем управления и других агрегатов, где требуется стабильный источник гидравлической энергии. Конструкция насоса НШ 90Г3 4 рассчитана на продолжительную работу в составе гидросистем промышленных станков, прессового оборудования, подъемных механизмов и строительной техники.
Код ТН ВЭД для данной продукции, как правило, относится к группе 8413 (насосы для жидкостей). Указанные габаритные размеры и масса могут незначительно варьироваться в зависимости от конкретного исполнения и производителя. Для серии моделей НШ от 63 до 200 см³ диапазон габаритов по размеру А составляет от 147 мм до 236 мм.
Приходит шестерня на склад и спрашивает: «Где здесь насос НШ 90Г3 4? Меня туда в пару зовут, говорят, нужна надежная пара для долгой совместной работы».

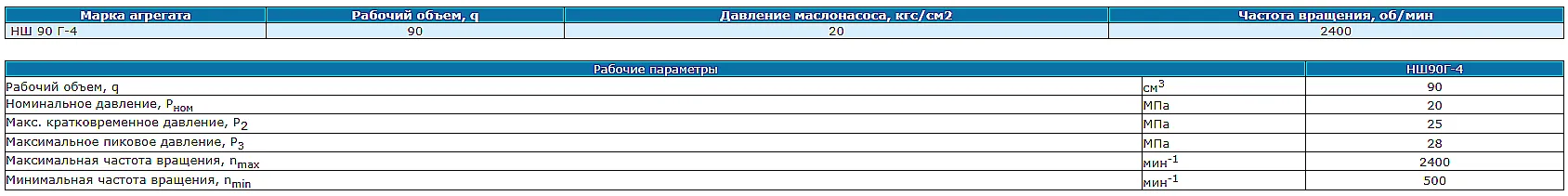

Технические характеристики шестеренного насоса НШ 90Г3 4
Технические параметры определяют область применения и условия эксплуатации насоса.
| Наименование параметра |
Значение / Характеристика |
| Обозначение модели (тип) |
НШ 90Г3 4 (Насос Шестеренный, 90 см³, Гидравлик-3, 4 отверстия под шпильки) |
| Рабочий объём (теоретическая подача), см³ |
90 |
| Номинальное рабочее давление, МПа (Бар) |
До 20 (200) |
| Допустимый диапазон температур рабочей среды, °C |
От -40 до +80 |
| Тип рабочей среды (жидкости) |
Минеральные и синтетические гидравлические масла (И-Г-А, И-Г-С и аналоги) по ГОСТ 17479.3-85, группы вязкости 22…68 мм²/с |
| Тип присоединения / Монтажный фланец |
Фланцевое, 4 отверстия под шпильки М10 |
| Присоединительные размеры (вход/выход) |
Резьба трубная (уточняется по чертежу; типично 1 1/4") |
| Масса (ориентировочно), кг |
От ~8 кг (зависит от исполнения) |
| Производительность (теоретическая), л/мин |
Зависит от частоты вращения. При n=1500 об/мин: Qтеор ≈ 90 * 1500 / 1000 = 135 л/мин |
Габаритные и присоединительные размеры насосов серии
Для корректного монтажа насоса НШ 90Г3 4 и подбора замены необходимо знать геометрические параметры. Приведенная таблица включает ключевые размеры для моделей с разным рабочим объемом, что позволяет инженеру проверить совместимость по посадочным местам с существующим приводом или агрегатом.
|
Код рабочего объема, см³
|
63 |
71 |
80 |
90 |
100 |
112 |
125 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
| Размер А (общая длина) |
мм |
147 |
149.5 |
153 |
156.5 |
180 |
184.5 |
189 |
194.5 |
218 |
221.5 |
225.5 |
229 |
232.5 |
236 |
| Размер С (высота/вылет) |
мм |
73.65 |
75.1 |
76.65 |
78.4 |
90 |
92.25 |
94.5 |
97.25 |
109 |
110.75 |
112.75 |
114.5 |
116.25 |
118 |
| Размер D (диаметр вала) |
мм |
32 |
40 |
60 |
| Размер ExE1 (расположение отверстий под шпильки) |
мм |
42,88x77,77 |
78x78 |
Преимущества и особенности эксплуатации
Выбор насоса НШ 90Г3 4 обеспечивает ряд эксплуатационных выгод для производственных и сервисных предприятий:
1. Высокая надежность и увеличенный ресурс. Прочная конструкция корпуса и шестерен из высококачественных сталей, работающих в паре с бронзовыми втулками, обеспечивает долгий срок службы даже при интенсивной эксплуатации.
2. Стабильность рабочих параметров. Насос обеспечивает постоянную производительность и стабильное рабочее давление в заданном диапазоне до 20 МПа, что критически важно для точности работы гидравлических механизмов.
3. Универсальность установки и подключения. Стандартизированное фланцевое крепление с четырьмя отверстиями (исполнение «4» в маркировке) и типовые присоединительные размеры упрощают интеграцию агрегата в новые и модернизируемые гидросистемы, в том числе в гидростанции типа ГС МГП 25.1.
4. Снижение простоев оборудования. Высокая ремонтопригодность и наличие ремонтных комплектов позволяют быстро восстановить работоспособность насоса в случае износа внутренних узлов, минимизируя время простоя техники.
5. Широкий допуск по рабочим жидкостям. Совместимость с большинством распространенных минеральных и синтетических гидравлических масел отечественного и импортного производства облегчает сервисное обслуживание.
Принцип работы шестеренного гидронасоса
Принцип действия насоса НШ 90Г3 4 основан на объемном вытеснении жидкости парой зацепляющихся шестерен, размещенных в герметичном корпусе. Вращающий момент от приводного двигателя (электродвигателя или ДВС) передается на ведущую шестерню через вал с шпонкой. Ведущая шестерня входит в зацепление с ведомой, заставляя ее вращаться. В зоне всасывания зубья, выходя из зацепления, создают разрежение, и рабочая жидкость (гидравлическое масло) заполняет образовавшиеся полости. Затем, перемещаясь по периметру корпуса в полостях между зубьями и стенками, жидкость переносится в зону нагнетания. Там, при вхождении зубьев в зацепление, объем полости уменьшается, и жидкость под давлением вытесняется в напорную линию гидросистемы.
Расшифровка условного обозначения НШ 90Г3 4
Маркировка модели структурирована и несет в себе ключевую информацию для подбора:
- НШ: Насос Шестеренный. Тип конструкции.
- 90: Рабочий объем (геометрическая подача) в кубических сантиметрах (см³). Указывает на производительность насоса.
- Г3: Индекс конструкции, часто обозначающий принадлежность к серии «ГИДРАВЛИК-3». Может указывать на определенные конструктивные особенности исполнения корпуса и вала.
- 4: Исполнение по монтажному фланцу. Цифра «4» указывает на четыре отверстия под крепежные шпильки (болты) для фиксации насоса на приводе или плите гидростанции.
Температурный режим и ресурс работы
Насос НШ 90Г3 4 предназначен для работы в широком температурном диапазоне от -40°C до +80°C, что позволяет эксплуатировать его в условиях умеренного и холодного климата России. Ресурс работы агрегата напрямую зависит от соблюдения условий эксплуатации. Факторы, влияющие на долговечность:
- Качество и чистота рабочей жидкости. Обязательное наличие в системе фильтров тонкой очистки (не грубее 25 мкм) для защиты пар трения от абразивного износа.
- Соблюдение номинального рабочего давления. Работа на предельных и запредельных давлениях приводит к ускоренному износу подшипниковых узлов и увеличению нагрузок на шестерни.
- Регулярность сервисного обслуживания. Контроль состояния уплотнений, своевременная замена масла и фильтрующих элементов увеличивают межремонтный интервал.
При соблюдении условий насос рассчитан на долговременную непрерывную работу, а также на режимы с частыми пусками и остановками.
Область применения и устанавливаемое оборудование
Шестеренный насос НШ 90Г3 4 находит применение в различных отраслях промышленности и секторах, где требуются надежные источники гидравлической энергии:
- Промышленное оборудование: Металлорежущие станки, прессы (гидравлические, листогибочные), гильотинные ножницы, испытательные стенды.
- Строительная и дорожная техника: Экскаваторы, бульдозеры, автокраны, асфальтоукладчики, катки.
- Спецтехника и коммунальное хозяйство: Мусоровозы, подъемники, погрузчики, машины для уборки территорий.
- Гидравлические станции (гидростанции): Является силовым агрегатом в стационарных и мобильных гидростанциях, насосных группах для питания гидроцилиндров и гидромоторов.
- Сельскохозяйственная техника: Комбайны, тракторы, навесное оборудование.
Состав ремкомплекта и часто заменяемые детали
Большинство отказов насоса связано с естественным износом деталей, работающих в условиях трения и высокого давления.
| Наименование запчасти / Узел |
Признаки износа / Условия, провоцирующие замену |
| Уплотнительные манжеты и кольца (сальники) вала |
Течь масла по валу. Износ происходит из-за работы в условиях загрязненного масла, перекосов при монтаже, старения резины при высоких температурах. |
| Втулки (подшипники скольжения) ведущей и ведомой шестерен |
Увеличение зазоров, падение давления и производительности, появление шума. Причина – абразивный износ из-за некачественной фильтрации масла. |
| Пара шестерен (ведущая и ведомая) |
Значительный износ рабочих поверхностей зубьев, приводящий к потере давления и производительности. Происходит при длительной эксплуатации, кавитации или работе на недопустимо высоком давлении. |
| Уплотнения торцевые и прокладки корпуса |
Наружные течи в местах соединения частей корпуса. Замена требуется при разборке насоса или при потере эластичности материала. |
Типичные ошибки при подборе насоса НШ 90Г3 4
Избегайте следующих распространенных ошибок, чтобы обеспечить корректную работу гидросистемы:
- Выбор насоса только по присоединительным размерам (фланцу) без учета рабочего давления. Сопоставление фактического давления в системе с паспортным номинальным давлением насоса обязательно.
- Игнорирование требуемой производительности (расхода). Подбор насоса с меньшим, чем требуется, рабочим объемом приведет к нехватке скорости срабатывания гидроцилиндров и перегрузке привода.
- Пренебрежение качеством рабочей среды и температурным диапазоном. Использование нерегламентированных жидкостей или работа при температурах, выходящих за допустимые пределы, резко снижает ресурс.
- Несоблюдение совместимости по частоте вращения вала. Частота вращения насоса должна соответствовать характеристикам приводного двигателя и не превышать максимально допустимой для данной модели.
Примеры заказа оборудования с маркировкой НШ 90Г3
При оформлении заявки рекомендуется указать полное обозначение и уточнить ключевые параметры:
- Базовая модель: Насос шестеренный НШ 90Г3-4. (Рабочий объем 90 см³, фланец на 4 шпильки, исполнение Г3).
- Модель с другим рабочим объемом: Для систем с меньшим расходом – НШ 63Г3-4 (63 см³); для большей производительности – НШ 125Г3-4 (125 см³).
- Уточнение по присоединению: При необходимости другого типа фланца или присоединительной резьбы – указать это отдельно, например, «Насос НШ 90Г3 с фланцем по чертежу...».

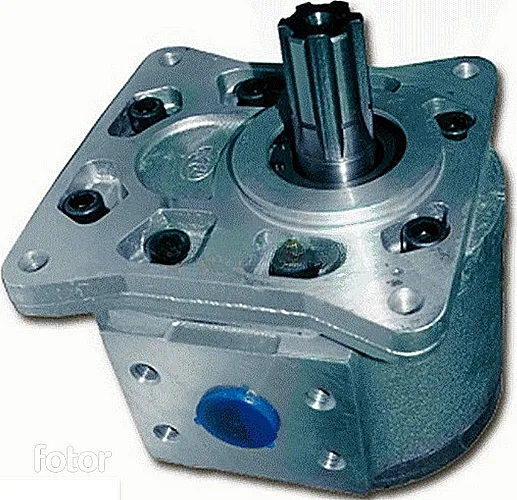

Изображение насоса НШ 90Г3 4 в разных проекциях: общий вид и внутреннее устройство.
Финальное предложение
Насос НШ 90Г3 4 от бренда ГИДРАВЛИК – это проверенное решение для надежной работы вашей гидравлики. Поставки осуществляются компанией ГИДРАВЛИКА на всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши специалисты готовы предоставить профессиональную техническую консультацию, помочь с подбором точного аналога под параметры вашей существующей системы и оформить заказ с оперативной доставкой. Для получения подробной информации о наличии, стоимости или для подбора оборудования, воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты сайта 777-gidra.ru.
