Описание и назначение насоса НШ 80Г3 4
Шестеренный насос серии НШ 80Г3 4 – это агрегат высокого давления, предназначенный для мобильной и стационарной техники. Его основная функция – преобразование механической энергии вращения вала в стабильный поток рабочей жидкости под давлением для питания гидроцилиндров, гидромоторов и другого силового оборудования. Конструкция насоса НШ 80Г3 4 оптимизирована под продолжительную работу в условиях высоких нагрузок и переменных режимов.
Оборудование характеризуется стабильной производительностью, надежностью и приспособленностью к различным условиям эксплуатации. Насос НШ 80Г3 4 способен эффективно функционировать с широким спектром минеральных масел и современных синтетических гидравлических жидкостей.

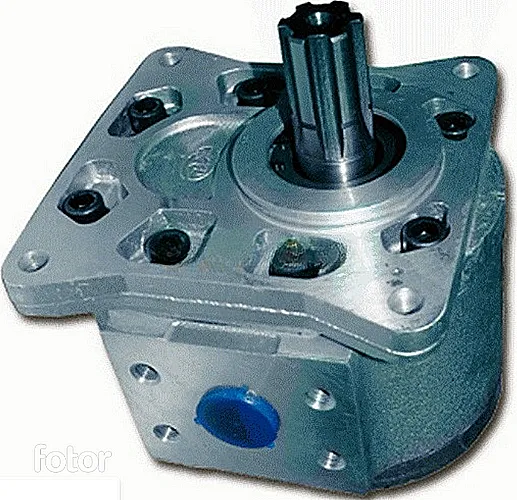

Фронтальный вид насосного агрегата НШ 80Г3 4, демонстрирующий присоединительный фланец и места подключения гидролиний.
Преимущества и особенности эксплуатации
Выбор насоса НШ 80Г3 4 для оснащения гидросистемы обеспечивает ряд эксплуатационных преимуществ:
• Высокая надежность и увеличенный ресурс работы: Применение износостойких материалов для зубчатых пар и корпуса, а также продуманная система утечек обеспечивают длительный срок службы, снижая частоту замен агрегата и простои техники.
• Стабильность давления и подачи: Оптимизированный профиль шестерен минимизирует пульсации потока, что положительно сказывается на плавности работы исполнительных механизмов и долговечности всей системы.
• Универсальность и совместимость: Насос НШ 80Г3 4 по габаритным и присоединительным размерам соответствует общепромышленным стандартам, что упрощает его установку на отечественную и зарубежную технику, а также замену устаревших аналогов.
• Устойчивость к загрязнениям: Конструкция менее чувствительна к умеренному загрязнению рабочей жидкости, что критически важно для работы в полевых условиях строительной и сельскохозяйственной техники.
• Удобство сервисного обслуживания: Простота конструкции и доступность узлов позволяют проводить ремонт и замену изношенных деталей с минимальными затратами времени.

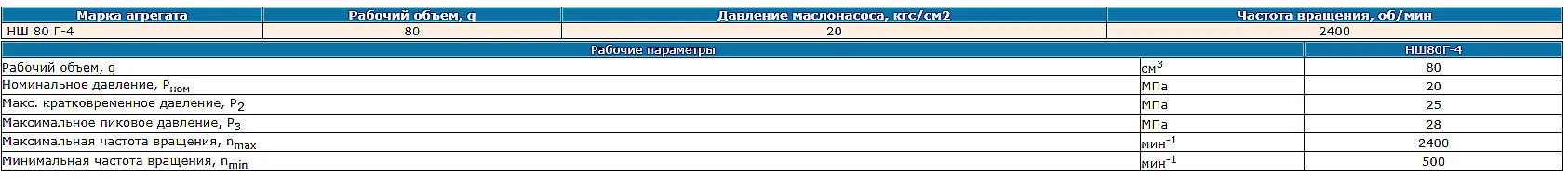

Технические характеристики насоса НШ 80Г3 4
Ключевые параметры, определяющие область применения и производительность агрегата.
| Параметр | Значение и единицы измерения |
|---|
| Рабочий объем, номинальный | 80 куб. см за один оборот |
| Рабочее давление, номинальное | 16 МПа (160 кгс/кв.см) |
| Рабочее давление, максимальное | 20 МПа (200 кгс/кв.см) |
| Диапазон частоты вращения вала | от 50 до 2500 оборотов в минуту |
| Объемный КПД (при 1500 об/мин и 16 МПа) | не менее 92% |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, вязкостью 32–68 мм²/с |
| Присоединительные размеры (резьба патрубков) | Внутренняя цилиндрическая резьба G1¼ |
| Масса агрегата | ≈ 18.5 кг |

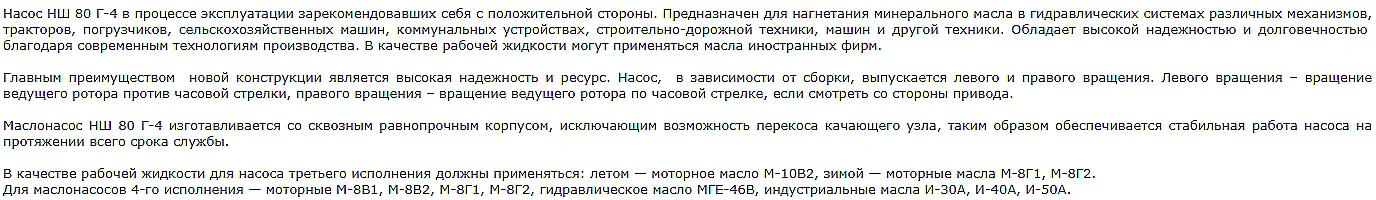

Принцип работы в гидросистеме
Работа насоса НШ 80Г3 4 основана на принципе объемного вытеснения. В герметичном корпусе находятся две шестерни – ведущая и ведомая. При вращении пары в зоне всасывания создается разрежение, за счет которого рабочая жидкость из бака через всасывающий патрубок заполняет впадины между зубьями. Шестерни переносят жидкость к напорной полости, где при их зацеплении она вытесняется в напорную магистраль, создавая требуемое давление. Фланцевое крепление обеспечивает надежную соосность с приводным валом двигателя или редуктора.
Температурный режим работы и ресурс насоса НШ 80Г3 4
Агрегат рассчитан на эксплуатацию в широком температурном диапазоне рабочей жидкости: от -40°C до +80°C. Для обеспечения заявленного ресурса, который составляет не менее 5000 моточасов, критически важно соблюдение ряда условий. Основной фактор – качество и чистота рабочего масла. Рекомендуется использовать жидкости с классом чистоты не ниже NAS 9, что требует эффективной системы фильтрации масла в гидросистеме. Ресурс напрямую зависит от режимов работы: продолжительная эксплуатация на максимальном давлении (20 МПа), частые пуски под нагрузкой и работа с перегретой жидкостью сокращают межсервисный интервал. Регулярное сервисное обслуживание, включающее контроль состояния уплотнений и подшипников, позволяет максимально реализовать потенциал изделия.
Инженер на испытательном стенде просит напарника: «Дай Насос НШ 80Г3 4, давление держит стабильно!». Напарник в ответ: «Если стабильно держит — сам бери, с моим бюджетом ты его не удержишь».
Область применения и совместимое оборудование
Универсальность и надежность обуславливают широкое применение насоса НШ 80Г3 4 в различных отраслях. Он является ключевым компонентом множества гидростанций и насосных групп.
Типы техники и оборудование:
• Мобильная спецтехника: Экскаваторы-погрузчики (JCB 3CX), мини-экскаваторы, тракторы (МТЗ), фронтальные погрузчики, коммунальные машины.
• Сельскохозяйственные машины: Зерноуборочные комбайны, кормораздатчики, пресс-подборщики.
• Промышленное оборудование: Прессовое оборудование (гидравлические прессы), литьевые машины, станки с гидроприводом, подъемные механизмы.
• Прочие установки: Вспомогательные гидросистемы, стационарные насосные станции для подачи жидкости.
Схематическое изображение с габаритными размерами насоса, необходимое для проверки посадочного места.
Состав ремкомплекта и часто заменяемые запчасти
В процессе эксплуатации наиболее подвержены износу следующие детали, которые всегда должны быть в запасе для минимизации простоев.
| Наименование запчасти / ремкомплекта | Типичная причина износа / условия замены |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности, работа с абразивными загрязнениями в масле, превышение температуры. Признак — течь по валу. |
| Уплотнительные кольца (O-rings) патрубков и крышек | Старение резины, механические повреждения при сборке/разборке. Приводят к наружной течи. |
| Подшипники качения (опорные) | Естественный износ от радиальных нагрузок, попадание загрязнений в смазку. Признак — повышенный шум, люфт вала. |
| Ведущая и ведомая шестерни (зубчатая пара) | Абразивный износ при плохой фильтрации масла, кавитационная эрозия. Снижают объемный КПД и производительность. |
| Набор прокладок корпуса | Деформация от перепадов температур и давления. Вызывают внутренние перетечки. |
Габаритные размеры, вес и Код ТН ВЭД
Геометрические параметры и классификация для таможенного оформления.
| Параметр | Значение |
|---|
| Габаритный размер А (длина с валом) | 153 мм |
| Габаритный размер В (высота) | 114 мм |
| Габаритный размер С (ширина/глубина) | 76.65 мм |
| Масса брутто | 18.5 кг |
| Код ТН ВЭД | 8412 29 000 0 (Насосы шестеренные) |
Разметка фланца крепления насоса, критически важная для корректного монтажа на привод.
Расшифровка условного обозначения модели
Маркировка Насос НШ 80Г3 4 несет в себе полную информацию об основных параметрах изделия:
НШ — Насос Шестеренный, указывает на тип конструкции и принцип действия.
80 — Рабочий объем (80 см³), основной параметр, определяющий производительность агрегата за один оборот вала.
Г3 — Конструктивная модификация серии, обычно обозначает особенности проточной части, материала шестерен и уровень герметичности.
4 — Исполнение по типу крепления и расположению патрубков. В данном случае — фланцевое крепление с определенной схемой всасывающего и напорного каналов.
Типичные ошибки при подборе насоса
Чтобы избежать некорректной работы или преждевременного выхода из строя, при выборе насоса НШ 80Г3 4 следует обратить внимание на следующие моменты:
1. Несоответствие по давлению: Подбор агрегата только по рабочему объему (80 см³) без учета требуемого номинального (16 МПа) и пикового (20 МПа) давления в системе.
2. Игнорирование расхода и скорости вращения: Неверный расчет требуемой производительности гидросистемы, приводящий к выбору насоса с неоптимальной частотой вращения (рекомендовано 50-2500 об/мин).
3. Неучет типа рабочей среды: Попытка использовать насос, рассчитанный на минеральные масла, с агрессивными или специальными жидкостями без проверки совместимости материалов уплотнений.
4. Ошибки в монтажных размерах: Проверка только резьбы патрубков (G1¼) без сверки посадочных размеров фланца, межосевого расстояния и длины вала с приводом.
5. Пренебрежение температурным диапазоном: Установка насоса в условиях, где температура окружающей среды или жидкости регулярно выходит за пределы -40°C … +80°C.
Примеры типовых заказов насоса НШ 80Г3 4
Для понимания процесса комплектации предлагаем ознакомиться с типовыми вариантами поставок:
• Базовая поставка. Насос НШ 80Г3 4 в стандартной заводской комплектации. Применяется для прямой замены вышедшего из строя аналогичного агрегата на технике.
• Поставка с адаптированными уплотнениями. Модификация насоса НШ 80Г3 4, где штатные манжеты заменены на уплотнения из фторкаучука (Viton) для работы с биоразлагаемыми жидкостями или в условиях повышенных температур.
• Комплект с ремкомплектом и крепежом. Насосный агрегат, дополненный набором наиболее востребованных запасных частей (сальники, уплотнительные кольца, прокладки) и болтами для крепления фланца с требуемым моментом затяжки.
Поставка и гарантия от ГИДРАВЛИКА
Оригинальный насос НШ 80Г3 4 поставляется компанией ГИДРАВЛИКА – официальным дистрибьютором бренда ГИДРАВЛИК в России. Мы обеспечиваем полный цикл сопровождения: от технической консультации по подбору оборудования и аналогов под вашу систему до организации оперативной доставки в любой регион.
Доставка осуществляется по всей территории РФ и стран СНГ. Сроки поставки в основные города: Москва и область – 1-2 рабочих дня, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону – 2-4 дня. В отдаленные регионы России, а также в Беларусь, Казахстан, Армению и Кыргызстан доставка организуется наземным или авиационным транспортом в срок до 8 рабочих дней.
Каждый узел проходит предпродажную проверку. Наши инженеры готовы помочь с интеграцией насоса НШ 80Г3 4 в существующую гидросистему вашего оборудования. Для получения коммерческого предложения, уточнения наличия на складе или консультации, пожалуйста, оставьте заявку через сайт https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
