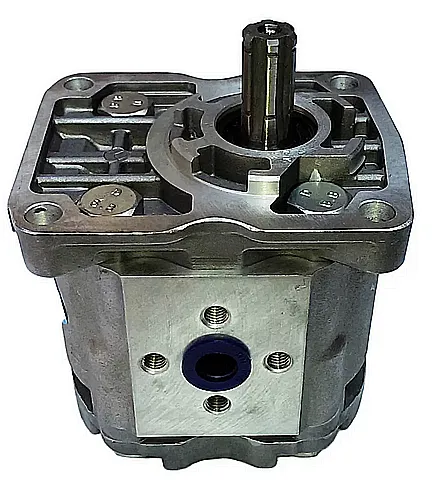

Описание и назначение гидронасоса
Насос НШ 20Г3 3 – это промышленный шестеренный агрегат, предназначенный для создания потока рабочей жидкости в гидросистемах мобильной и стационарной техники. Основная функция заключается в обеспечении стабильного давления и расхода минерального масла или других жидкостей в гидроприводах. Конструкция узла, включая материал корпуса и шестерен, оптимизирована для продолжительной работы в условиях циклических нагрузок и вибрации.
Габариты, масса и классификационный код
Насос НШ 20Г3 3 характеризуется компактными размерами, облегчающими его монтаж и замену на оборудовании. Его вес составляет 18 кг, что позволяет производить установку без применения специальных подъемных средств. Код ТН ВЭД 8413 60 900 0 определяет данное изделие как прочие поршневые насосы, что упрощает процедуру таможенного оформления при поставках в страны СНГ. Габаритные и присоединительные размеры унифицированы для широкого ряда отечественных гидросистем.
| Параметр | Значение |
|---|
| Длина, мм | 245 |
| Ширина, мм | 190 |
| Высота, мм | 210 |
| Масса, кг | 18 |
| Тип присоединения | По ГОСТ 12448-80 |
Габаритный чертеж насоса НШ 20Г3 3 с указанием монтажных размеров и посадочных мест.
Инженер спрашивает у механика: «Сколько можно ставить временные заглушки? Надо установить нормальный насос НШ 20Г3 3!» Механик отвечает: «Так это и есть наш постоянный ремонт».

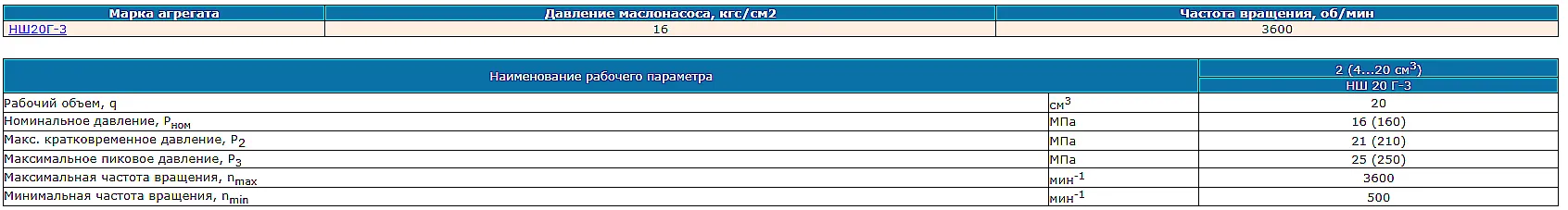

Технические характеристики и параметры работы
Технические параметры определяют область эксплуатации и совместимость с гидросистемами. Качественный насос НШ 20Г3 3 рассчитан на продолжительную работу в составе гидростанций и машин, где требовательны к стабильности давления.
| Характеристика | Параметр |
|---|
| Рабочее давление, номинальное/максимальное | до 16 МПа (160 бар) |
| Номинальная подача (производительность) | 20 литров в минуту |
| Частота вращения приводного вала | 1500 об/мин |
| Рекомендуемая вязкость рабочей среды | 17–40 мм²/с |
| Температурный диапазон рабочей жидкости | от -40°C до +80°C |
| Тип рабочей среды | Минеральные масла (И-20, И-30, ВМГЗ), некоторые синтетические жидкости |
| Направление вращения вала | Правое или левое (зависит от модификации) |
| Тип соединения | Фланцевое, по ГОСТ |
Внутреннее устройство шестеренного насоса НШ 20Г3 3: расположение шестерен, валов и каналов.
Преимущества и особенности эксплуатации
Выбор именно этой модели гидравлического насоса обусловлен рядом эксплуатационных преимуществ для сервисных и производственных компаний.
Высокая ремонтопригодность и доступность запчастей. Конструкция насоса НШ 20Г3 3 модульная, что позволяет оперативно заменять изношенные узлы (шестерни, валы, уплотнения) без сложного оборудования. На рынке присутствует большое количество ремкомплектов.
Увеличение межсервисного интервала и ресурса. Оптимизированная геометрия зубьев шестерен и качественные материалы изготовления снижают внутренние утечки и износ, продлевая срок службы всего гидроагрегата.
Универсальность и удобство монтажа. Стандартизированные присоединительные размеры позволяют использовать насос НШ 20Г3 3 как для замены вышедших из строя аналогов, так и в новых проектах. Совместим с большинством типовых гидрораспределителей и клапанов.
Стабильность рабочих параметров. Агрегат обеспечивает постоянный расход и давление в системе, что критически важно для точности работы технологического оборудования (прессов, станков).
Совместимость с широким спектром рабочих жидкостей. Может работать на минеральных и некоторых синтетических маслах, соответствующих требованиям по вязкости и чистоте.
Принцип функционирования в гидравлическом контуре
Принцип работы насоса серии НШ основан на объемном вытеснении. В корпусе агрегата находятся две шестерни – ведущая и ведомая. При вращении вала, приводимого от двигателя или электромотора, зубья шестерен, входя в зацепление, отсекают порции жидкости от линии всасывания и перемещают их вдоль стенок корпуса к напорной линии. В зоне зацепления зубьев объем уменьшается, что создает требуемое давление на выходе из насоса НШ 20Г3 3. Герметичность между полостями высокого и низкого давления обеспечивается минимальными зазорами между шестернями и корпусом. Таким образом, устройство преобразует механическую энергию вращения в энергию потока гидравлической жидкости.
Ресурс, температурный режим и факторы долговечности
Срок службы насоса НШ 20Г3 3 в значительной степени определяется условиями эксплуатации. Номинальный ресурс при работе в рекомендованном диапазоне параметров составляет 5–8 тысяч моточасов или около 5 лет. На продолжительность работы напрямую влияет качество применяемого масла и состояние системы фильтрации. Использование жидкости с вязкостью за пределами диапазона 17–40 мм²/с приводит к повышенному износу или кавитации. Работа при температурах ниже -40°C требует предварительного разогрева масла, а свыше +80°C – рискует привести к снижению вязкости и потере смазывающих свойств. Ключевыми факторами, определяющими ресурс работы агрегата, являются: поддержание чистоты рабочей среды (класс чистоты масла не ниже по ISO 4406), отсутствие перегрузок по давлению свыше 16 МПа и регулярная замена уплотнительных элементов в рамках планового ТО.
Области применения и типовое оборудование
Благодаря надежности и неприхотливости, насос НШ 20Г3 3 нашел широкое применение в различных отраслях, где используются гидроприводы. Основные сферы использования:
Сельскохозяйственная и уборочная техника: гидросистемы тракторов (МТЗ, John Deere, Case), комбайнов, косилок, погрузчиков. Обеспечивает работу гидроусилителя руля, подъемных механизмов жаток и ковшей.
Строительная и дорожная техника: экскаваторы-погрузчики, бульдозеры, мини-погрузчики, асфальтоукладчики, катки. Применяется в приводах рабочего оборудования (ковшей, отвалов, грейферов).
Коммунальная техника: мусоровозы, подметально-уборочные машины, коммунальные погрузчики.
Промышленное оборудование: прессовое оборудование, гибочные станки, ножницы, подъемные столы и краны малой грузоподъемности. Часто интегрируется в состав насосных станций (гидростанций) для обеспечения циркуляции масла.
Автомобильная и специальная техника с гидравлическими системами.
Состав ремонтного комплекта и часто заменяемые детали
Для восстановления работоспособности насоса НШ 20Г3 3 используются ремкомплекты, включающие наиболее подверженные износу элементы. Своевременная замена этих деталей предотвращает более серьезные поломки и дорогостоящий ремонт.
| Наименование запчасти/узла | Признаки износа и причины выхода из строя |
|---|
| Уплотнительные манжеты вала (сальники) | Внешняя течь масла по валу. Причина: естественный износ резины, работа с загрязненным маслом, перегрев. |
| Комплект шестерен (ведущая и ведомая) | Падение производительности и давления, повышенный шум. Причина: абразивный износ зубьев из-за попадания твердых частиц, кавитация. |
| Подшипники скольжения (втулки) валов | Люфт вала, перекос шестерен, местный перегрев корпуса. Причина: недостаточная смазка или ее загрязнение. |
| Уплотнения торцевые (разгружающие пластины) | Внутренняя перетечка, снижение КПД насоса. Причина: износ рабочей поверхности от трения и загрязнений. |
| Резиновые кольца (O-ring) для корпусных соединений | Протечки в местах стыков частей корпуса. Причина: потеря эластичности, температурная деформация. |
Типичные ошибки при подборе аналога или замене
Некорректный выбор насоса для гидросистемы ведет к преждевременному выходу из строя либо неэффективной работе всего оборудования.
Ориентация только на присоединительные размеры. При равных посадочных местах насосы могут отличаться по рабочему давлению и подаче. Необходимо сверять все параметры.
Игнорирование требуемой производительности (л/мин). Установка насоса с меньшей, чем требуется системе, подачей приведет к медленной работе гидроцилиндров и двигателей. Превышение подачи может потребовать установки переливного клапана.
Несоответствие типа и вязкости рабочей среды. Использование несовместимых жидкостей (например, пожароопасных или водомасляных эмульсий без подтверждения производителя) разрушает уплотнения и внутренние поверхности.
Пренебрежение температурным диапазоном. Если техника эксплуатируется в условиях Крайнего Севера или, наоборот, в жарких цехах, нужно убедиться, что выбранный насос НШ 20Г3 3 или его аналог рассчитан на такие температуры масла и окружающей среды.
Расшифровка маркировки модели
Условное обозначение «НШ 20Г3 3» несет в себе полную информацию об основных параметрах изделия и его принадлежности к определенному типу.
НШ – Насос Шестеренный. Базовое обозначение типа конструкции.
20 – Номинальная теоретическая подача, выраженная в литрах в минуту (20 л/мин).
Г – Исполнение, предназначенное для мобильной техники (тракторов, сельхозмашин, строительных машин).
3 – Условный номер модификации или поколения конструкции.
3 – Тип присоединения (фланцевое, конкретное исполнение по ГОСТ).
Таким образом, насос НШ 20Г3 3 представляет собой шестеренный насос подачей 20 л/мин, третьей модификации в исполнении для мобильной техники с определенным типом фланца.
Варианты оформления заказа
При заказе необходимо уточнить ключевые параметры для точного подбора. Вот примеры типовых запросов:
1. Заказ на замену. «Требуется насос НШ 20Г3 3 для замены вышедшего из строя на экскаваторе ЭО-2621. Проверить совместимость по присоединительным размерам и направлению вращения вала (правое)».
2. Заказ для комплектации гидростанции. «Необходимо 2 насоса НШ 20Г3 3 для сборки двухпоточной насосной группы с общим давлением до 14 МПа. Уточнить наличие фланцев и крепежного комплекта».
3. Заказ с подбором аналога по характеристикам. «Требуется агрегат с параметрами: давление 16 МПа, расход ~20 л/мин, работа на масле И-30А. Рассмотреть варианты, включая насос НШ 20Г3 3 и его прямые аналоги с аналогичными габаритами».
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса по давлению и типу подключения?
Первичными параметрами являются рабочее давление (до 16 МПа для данной модели) и номинальная подача (20 л/мин). Далее необходимо определить направление вращения вала (зависит от привода) и тип присоединительного фланца по ГОСТ. Для точного подбора рекомендуем предоставить маркировку старого насоса или фотографии посадочных мест.
Каковы сроки поставки насоса НШ 20Г3 3 по России и есть ли он на складе?
Базовая модель насоса НШ 20Г3 3 часто имеется в наличии на центральном складе. Доставка в крупные города (Москва, СПб, Екатеринбург, Новосибирск) занимает 1-3 дня. В отдаленные регионы России и страны СНГ (Казахстан, Беларусь) поставка осуществляется транспортными компаниями в срок от 5 до 14 рабочих дней в зависимости от удаленности.
Каковы особые условия эксплуатации: мороз, пыль, качество масла?
Агрегат рассчитан на температуру окружающей среды от -40°C до +80°C. При работе в мороз необходимо использовать зимние сорта масел (например, ВМГЗ) и, по возможности, предварительный прогрев. Защиту от пыли обеспечивает штатный корпус, но для ресурса критически важна чистота масла – требуется фильтрация с тонкостью не грубее 25 мкм. Рекомендуемая вязкость масла – 17-40 мм²/с.
Обеспечивается ли совместимость с существующим оборудованием и можно ли подобрать аналог?
Да, насос НШ 20Г3 3 имеет стандартные присоединительные размеры, что обеспечивает его установку на большую часть отечественной техники. Наши инженеры всегда готовы подобрать прямой аналог или взаимозаменяемую модель, если исходная снята с производства. Для этого предоставьте техническое описание вашей гидросистемы или параметры искомого насоса.
Поставка, гарантия и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от консультации по подбору узла, соответствующего вашим параметрам давления и расхода, до поставки и поддержки по вопросам монтажа. Все изделия, включая насос НШ 20Г3 3, проходят обязательный выходной контроль. Доставка осуществляется в любой регион России и страны СНГ. Наши специалисты помогут подобрать аналог для вашей гидросистемы, проверить совместимость и оформить заказ. Для получения подробной информации и консультации инженера оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
