Описание и функциональное назначение Насос НШ 140Г3 4
Модель Насос НШ 140Г3 4 представляет собой шестеренный агрегат постоянного рабочего объема, разработанный для создания высоконапорного и стабильного потока рабочей жидкости в гидравлических системах мобильной и промышленной техники. Основная функция данного устройства — преобразование механической энергии вращающегося вала в энергию потока гидравлического масла, которая затем используется для привода цилиндров и гидромоторов.
Насос НШ 140Г3 4 нашел широкое применение в гидроприводах ответственных механизмов. Конструкция аппарата исключает значительные пульсации, что положительно сказывается на ресурсе всей системы и снижает вибрационные нагрузки.
Геометрические параметры, масса и классификационный код
Масса единицы продукции составляет 36,5 кг. Общие габариты изделия: длина 194,5 мм, высота 97,25 мм, ширина 40 мм. Фланец крепления насоса к приводному двигателю или коробке отбора мощности имеет типоразмер 78×78 мм.
Код ТН ВЭД, под которым изделие пересекает таможенную границу, — 8413500000. Указанный рабочий объем в 140 кубических сантиметров на один оборот вала является строгим номинальным параметром модели Насос НШ 140Г3 4 и заложен в её конструкцию.
| Параметр | Ед. изм. | Значение |
|---|
| Масса | кг | 36.5 |
| Длина (А) | мм | 194.5 |
| Высота (С) | мм | 97.25 |
| Ширина (D) | мм | 40 |
| Размер крепежного фланца (Е×Е1) | мм | 78×78 |
Инженер вызывает механика:
— Принеси-ка ключ на сорок и… Насос НШ 140Г3 4. Да не тот, что в углу валяется, а новый, из упаковки!
— Понял, шеф. Главное — не перепутать с тем, что уже отходил две посевные.
Технические характеристики и рабочие параметры

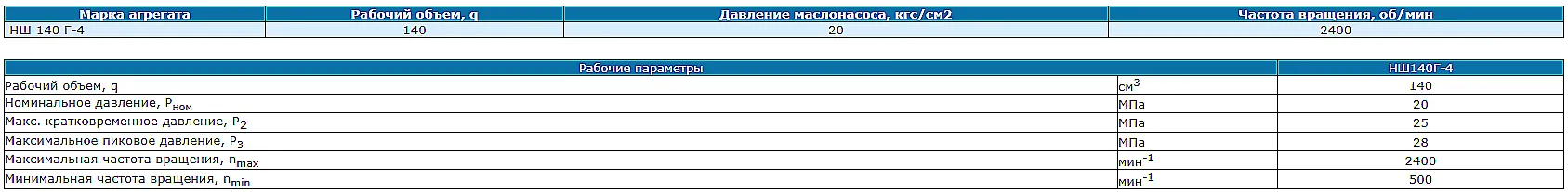

Ключевые эксплуатационные параметры модели Насос НШ 140Г3 4 детализированы в таблице. Данные характеристики являются основой для корректного выбора и интеграции агрегата в гидросистему.
| Параметр | Значение / Диапазон |
|---|
| Рабочий объем (номинальный) | 140 см³/об |
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Максимально допустимое давление | 20 МПа (200 бар) |
| Рекомендуемая частота вращения вала | 500 – 2500 об/мин |
| Температурный диапазон рабочей жидкости | -40°C до +80°C |
| Рекомендуемая кинематическая вязкость масла | 12 – 80 мм²/с |
| КПД (максимальный) | до 92% |
Преимущества и эксплуатационные особенности
Насос НШ 140Г3 4 обладает рядом технических преимуществ, которые напрямую влияют на эффективность и экономичность работы гидросистемы:
• Высокая производительность и стабильность потока. Рабочий объем 140 см³/об обеспечивает значительную подачу масла, а прецизионная геометрия зубьев минимизирует пульсации, что критически важно для плавности хода исполнительных механизмов.
• Надежность при экстремальных давлениях. Конструкция рассчитана на длительную работу при номинальном давлении 16 МПа и пиковых нагрузках до 20 МПа, что гарантирует безотказность в тяжелых условиях.
• Универсальность подключения и совместимость. Стандартизированные присоединительные размеры (фланец 78×78 мм) и широкий диапазон рабочих параметров позволяют интегрировать насос НШ 140Г3 4 как в новые проекты, так и использовать для замены аналогичных агрегатов на существующей технике.
• Увеличенный ресурс работы. Использование износостойких материалов и специальных покрытий для пар трения, а также требования к качественной фильтрации масла (рекомендуется тонкость фильтрации не грубее 25 мкм) способствуют достижению ресурса свыше 5000 моточасов.
• Адаптация к российским условиям. Температурный диапазон от -40°C позволяет уверенно эксплуатировать технику с Насос НШ 140Г3 4 в зимний период, а стойкость к типовым гидравлическим маслам, включая отечественные марки, упрощает сервисное обслуживание.
Принцип функционирования в гидравлическом контуре
Работа Насос НШ 140Г3 4 базируется на классическом принципе объемного вытеснения. В корпусе агрегата размещены две шестерни — ведущая и ведомая. При вращении ведущей шестерни, соединенной с валом привода, в зоне зацепления зубьев создается разрежение. Это разрежение обеспечивает всасывание рабочей жидкости из гидробака через соответствующее окно в корпусе.
Захваченная жидкость перемещается во впадинах между зубьями и стенками корпуса по периферии рабочей камеры к напорной полости. В зоне выхода зубьев из зацепления объем впадин уменьшается, и жидкость под давлением вытесняется в напорную магистраль гидросистемы. Герметичность между всасывающей и нагнетательной полостями обеспечивается минимальным зазором между торцами шестерен и крышками, а также боковыми поверхностями зубьев и корпуса.
Эксплуатационные режимы, ресурс и факторы влияния
Насос НШ 140Г3 4 рассчитан на эксплуатацию как в режиме непрерывной работы, так и в циклическом режиме с частыми пусками и остановами. Ключевым фактором, определяющим срок службы изделия, является качество и состояние рабочей жидкости.
Соблюдение требований по вязкости масла (12-80 мм²/с) и его чистоте — обязательное условие для выхода на заявленный ресурс. Превышение максимальной температуры +80°C ведет к снижению вязкости, увеличению внутренних утечек и риску задиров. Работа при температуре ниже -40°C требует применения зимних сортов масел, в противном случае возможен кавитационный износ из-за повышенного сопротивления всасыванию.
Регулярная замена фильтрующих элементов и контроль давления в сливной линии — простые, но эффективные меры по продлению межремонтного интервала насоса НШ 140Г3 4.
Сфера применения и типовое оборудование
Благодаря своей надежности и производительности, Насос НШ 140Г3 4 является ключевым элементом гидропривода в различных отраслях. Он широко используется на следующей технике:
Сельскохозяйственный сектор: гидросистемы зерноуборочных комбайнов («Дон», «Вектор», «ACROS»), тракторов (МТЗ, «Кировец»), кормоуборочной и почвообрабатывающей техники для привода режущих аппаратов, элеваторов, механизмов поворота.
Дорожно-строительная и коммунальная техника: экскаваторы-погрузчики, автогрейдеры, бульдозеры, асфальтоукладчики, подъемники. Насос НШ 140Г3 4 обеспечивает работу гидроцилиндров подъема стрелы, отвала, управления откосником.
Лесозаготовительные комплексы: харвестеры и форвардеры (John Deere, Ponsse, Komatsu). Агрегат отвечает за питание гидромоторов привода хода, манипуляторов и режущих головок.
Спецтехника и промышленные установки: мусоровозы, илососы, гидравлические подъемники, стационарные гидростанции для прессового оборудования и станков.
Расшифровка условного обозначения
Маркировка «НШ 140Г3 4» несет в себе полную информацию об устройстве:
Н — обозначает тип изделия: Насос.
Ш — указывает на шестеренную конструкцию.
140 — номинальный рабочий объем, выраженный в кубических сантиметрах на один оборот вала.
Г3 — индекс модификации, обозначающий особенности исполнения (в данном случае — стойкость к определенным типам рабочих сред и климатическим условиям).
4 — версия или ревизия конструкции, отражающая технологические улучшения и модернизацию по сравнению с предыдущими вариантами.
Габаритные и присоединительные размеры для интеграции
Для успешного монтажа и замены необходимо свериться с установочными размерами Насос НШ 140Г3 4. Это позволяет проверить совместимость с посадочным местом на двигателе или редукторе.
Состав ремкомплекта и часто заменяемые компоненты
В процессе эксплуатации Насос НШ 140Г3 4 наиболее подвержены износу следующие детали, которые входят в стандартные ремкомплекты:
| Наименование компонента | Причина и условия износа |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности, работа в условиях загрязненной абразивом среды, перегрев. |
| Торцевые распределительные диски (крышки) | Абразивный износ плоскости приторелки из-за загрязнений в масле, возникновение рисок. |
| Подшипники скольжения (втулки) валов | Естественный износ, недостаточная смазка или работа на загрязненном масле. |
| Уплотнительные кольца штуцеров | Механический износ при вибрациях, потеря свойств от длительного температурного воздействия. |
Своевременная замена этих элементов в ходе планового ТО позволяет восстановить производительность и давление, создаваемое насосом НШ 140Г3 4, избежав капитального ремонта или замены всего агрегата.
Типичные ошибки при подборе агрегата
Во избежание некорректной работы и преждевременного выхода из строя, рекомендуем не допускать следующих ошибок при выборе Насос НШ 140Г3 4 или его аналога:
1. Ориентация только на присоединительные размеры. Фланец 78×78 мм может совпадать у разных моделей, но критически важно соответствие по рабочему объему (140 см³/об) и номинальному давлению (16 МПа).
2. Игнорирование требуемой производительности системы. Несоответствие подачи насоса реальному расходу гидросистемы приводит либо к нехватке мощности, либо к избыточному сливу через предохранительный клапан и перегреву.
3. Неучет температурного диапазона эксплуатации. Применение насоса в условиях, выходящих за рамки -40°C…+80°C, без согласования с поставщиком ведет к отказу.
4. Несоответствие типа рабочей среды. Хотя Насос НШ 140Г3 4 рассчитан на минеральные масла, использование специальных жидкостей (например, на водной основе) требует отдельного подтверждения совместимости.
Практические примеры оформления заказа
Для оперативного формирования заявки и расчета стоимости рекомендуем указывать следующую информацию:
Пример 1 (базовая поставка): Насос НШ 140Г3 4 — 2 шт. Стандартная упаковка, доставка транспортной компанией в Екатеринбург.
Пример 2 (поставка с документацией): Насосы НШ 140Г3 4 — 10 шт. Требуется полный комплект сопроводительных документов: паспорт изделия, сертификат соответствия ТР ТС, счет-фактура. Доставка на склад заказчика в Москве.
Пример 3 (заказ под конкретную технику): Насос НШ 140Г3 4 — 1 шт. для замены на комбайне «ACROS 585». Необходима консультация по особенностям установки и обкатки.
Оформить заявку можно через форму на сайте или по контактным телефонам, указанным в разделе Контакты.
