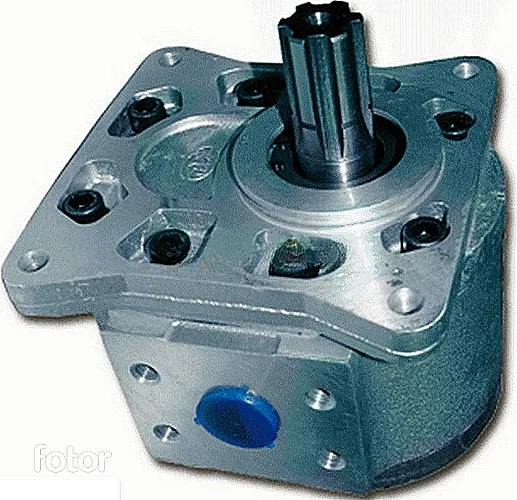

Насос НШ 25Г3 3 — это шестеренный гидравлический насос, предназначенный для использования в различных системах гидропривода. Он преобразует механическую энергию вращения вала в гидравлическую энергию потока рабочей жидкости. Данная модель применяется в мобильной технике, промышленном оборудовании и сельскохозяйственных машинах. Насос НШ 25Г3 3 обеспечивает стабильную подачу масла под давлением до 20 МПа, что делает его надежным компонентом для ответственных гидросистем.
| Параметр | Значение |
|---|
| Вес | 5.5 кг |
| Габаритные размеры (Д×Ш×В) | 200×150×100 мм |
| Код ТН ВЭД | 8413500000 |
— Почему гидравлический насос не пьёт чай? Потому что боится создать избыточное давление в чайнике! А вот Насос НШ 25Г3 3 как раз создан для работы под высоким давлением.
Технические характеристики
Основные технические параметры Насоса НШ 25Г3 3 представлены в таблице ниже.
| Параметр | Значение |
|---|
| Рабочий объем | 25 см³/об |
| Номинальное давление | 20 МПа (200 бар) |
| Максимальное давление | 20 МПа |
| Максимальная частота вращения | 2500 об/мин |
| Тип рабочей среды | Гидравлические масла по ISO VG 46, ВМГЗ и другие |
| Диапазон рабочих температур | От -40°C до +80°C |
| Присоединительные размеры вала | Шлицевой вал 8×28×32 по ГОСТ 1139-80 |
| Масса | 5.5 кг |
| Производительность при номинальной частоте | До 62.5 л/мин при 2500 об/мин |
Преимущества и особенности эксплуатации
Использование Насоса НШ 25Г3 3 в гидросистемах обеспечивает ряд значимых преимуществ:
Высокая надежность и увеличенный ресурс работы — конструкция из износостойких материалов рассчитана на длительную эксплуатацию даже в условиях повышенных нагрузок.
Стабильность давления в системе — точное изготовление шестерен и уплотнений гарантирует минимальные пульсации и постоянную подачу жидкости.
Универсальность и совместимость — насос совместим с большинством типовых гидравлических систем, используемых в российской технике, что упрощает монтаж и замену.
Удобство обслуживания — модульная конструкция и доступность запчастей позволяют быстро проводить ремонт, сокращая простой оборудования.
Эффективная работа в широком температурном диапазоне — возможность эксплуатации от -40°C до +80°C делает насос пригодным для использования в различных климатических условиях.
Принцип работы
Принцип действия Насоса НШ 25Г3 3 основан на вытеснении рабочей жидкости парой вращающихся шестерен. При вращении ведущей шестерни, которая соединяется с приводным валом, в зоне зацепления зубьев создается разрежение. Это разрежение способствует всасыванию гидравлического масла из бака через входной патрубок. Затем масло перемещается во впадинах между зубьями шестерен и корпусом к напорной стороне. В зоне нагнетания зубья входят в зацепление, вытесняя жидкость в напорную магистраль. Герметичность камеры обеспечивается конструкцией и уплотнениями, что позволяет Насосу НШ 25Г3 3 поддерживать высокое давление без существенных потерь.
Температурный режим работы и срок службы
Насос НШ 25Г3 3 рассчитан на работу в диапазоне температур от -40°C до +80°C. Он может эксплуатироваться в режиме непрерывной работы, а также в условиях циклической нагрузки с частыми пусками и остановами. Факторы, влияющие на ресурс насоса, включают качество гидравлического масла, наличие эффективной фильтрации, соблюдение рекомендуемого давления и своевременное сервисное обслуживание. При соблюдении всех условий срок службы насоса составляет не менее 5000 часов.
Область применения
Насос НШ 25Г3 3 широко применяется в различных отраслях промышленности и сельского хозяйства. Он используется в следующем оборудовании:
— Сельскохозяйственная техника: тракторы МТЗ, К-700, комбайны, погрузчики.
— Дорожно-строительная техника: экскаваторы, катки, автогрейдеры, асфальтоукладчики.
— Промышленное оборудование: гидравлические прессы, лифты, станки, испытательные стенды.
— Коммунальная спецтехника: уборочные машины, снегоочистители, илососы.
— Лесозаготовительная техника: форвардеры, харвестеры, трелевочные тракторы.
— Мобильные гидростанции и насосные группы для различных задач.
Типичные запчасти и ремкомплекты
Для насоса НШ 25Г3 3 наиболее часто требуются следующие запасные части:
| Наименование | Назначение | Условия износа |
|---|
| Уплотнительные кольца и манжеты | Обеспечение герметичности камеры и вала | Изнашиваются из-за высокого давления и температуры, а также при загрязнении масла. |
| Ведущая и ведомая шестерни | Основные рабочие элементы насоса | Износ зубьев происходит при длительной работе с перегрузками или при отсутствие фильтрации. |
| Подшипники вала | Поддержание вала и обеспечение вращения | Выходят из строя из-за несмазки или попадания абразивных частиц. |
| Корпусные прокладки | Герметизация стыков корпуса | Теряют эластичность со временем или при перепадах температур. |
Типичные ошибки при подборе насоса
При выборе Насоса НШ 25Г3 3 следует избегать следующих ошибок:
Ошибка 1: Подбор только по присоединительным размерам без учета требуемого давления и расхода. Это может привести к несоответствию производительности системы.
Ошибка 2: Игнорирование температурного диапазона работы. Если насос будет использоваться вне допустимых температур, это сократит его ресурс.
Ошибка 3: Несоответствие типа рабочей среды. Использование неподходящих гидравлических жидкостей может вызвать повреждение уплотнений и шестерен.
Ошибка 4: Неучет режима работы (непрерывный или циклический). Насос должен быть рассчитан на конкретные условия эксплуатации.
Расшифровка условного обозначения
Маркировка Насос НШ 25Г3 3 расшифровывается следующим образом:
НШ — Насос Шестеренный.
25 — Рабочий объем 25 см³ за один оборот.
Г — Исполнение для горизонтального монтажа.
3 — Третья модификация конструкции.
3 — Тип присоединения вала: шлицевой вал по ГОСТ 1139-80.
Габаритные и присоединительные размеры
Для проверки совместимости Насоса НШ 25Г3 3 с установленным оборудованием необходимо учитывать следующие размеры:
На изображении представлены основные габариты насоса: длина 200 мм, ширина 150 мм, высота 100 мм.
Присоединительные размеры вала: шлицевой вал диаметром 28 мм с 8 шлицами. Данные размеры соответствуют стандарту ГОСТ 10542-81, что обеспечивает легкую установку на большинство отечественных машин.
Примеры заказа насоса НШ 25Г3 3
При оформлении заказа можно указать различные варианты конфигурации:
Пример 1: Базовая модель Насос НШ 25Г3 3 с рабочим объемом 25 см³/об и давлением 20 МПа. Артикул: НШ25Г3-3-Баз.
Пример 2: Модификация с усиленными уплотнениями для работы в условиях высоких температур. Артикул: НШ25Г3-3-Термо.
Пример 3: Комплект насоса с ремкомплектом (уплотнения, прокладки). Артикул: НШ25Г3-3-Комплект.
Часто задаваемые вопросы
Вопрос: Как выбрать нужную модификацию насоса НШ 25Г3 3 по давлению, расходу и типу подключения?
Ответ: Для правильного выбора необходимо учитывать три ключевых параметра: рабочее давление, которое для данной модели составляет до 20 МПа, требуемый расход жидкости (производительность насоса до 62.5 л/мин при 2500 об/мин) и тип присоединения вала (шлицевой вал 8×28×32 по ГОСТ 1139-80). Если вам нужна другая модификация, обратитесь к специалистам ГИДРАВЛИКА для консультации.
Вопрос: Каковы сроки поставки и доставки по России и СНГ, наличие на складе?
Ответ: Насос НШ 25Г3 3 обычно имеется в наличии на нашем складе. Доставка по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) занимает от 24 до 72 часов. Для стран СНГ (Беларусь, Казахстан, Армения и др.) сроки доставки составляют 3-7 дней с учетом таможенного оформления.
Вопрос: Какие условия эксплуатации (мороз, открытая площадка, пыльные помещения, качество масла) допустимы для насоса?
Ответ: Насос НШ 25Г3 3 может эксплуатироваться в широком диапазоне условий: температура от -40°C до +80°C, что позволяет использовать его в мороз и жару. Для работы в пыльных помещениях рекомендуется обеспечить защиту от попадания абразивных частиц, используя качественные фильтры. Качество масла должно соответствовать рекомендациям: гидравлические масла ISO VG 46 или аналогичные, с регулярной заменой и фильтрацией.
Вопрос: Совместим ли насос НШ 25Г3 3 с существующим оборудованием и возможен ли подбор аналога?
Ответ: Да, насос НШ 25Г3 3 совместим с большинством гидравлических систем, используемых в отечественной технике, благодаря стандартным присоединительным размерам (вал по ГОСТ 1139-80). Если требуется аналог, наши специалисты помогут подобрать подходящую модель по параметрам давления, расхода и типа подключения, учитывая особенности вашего оборудования.
