Пневмораспределитель В71-24М-02 представляет собой четырёхлинейный трёхпозиционный клапан с крановым ручным управлением. Данное устройство предназначено для изменения направления потока сжатого воздуха в промышленных пневматических системах и является ключевым элементом управления исполнительными механизмами, такими как пневмоцилиндры и пневмомоторы. Основная функция пневмораспределителя В71-24М-02 — обеспечение безопасного переключения потоков и остановки оборудования благодаря центральной позиции, соединяющей рабочие полости с атмосферой.
Габариты, вес и код ТН ВЭД
Устройство обладает компактными габаритными размерами, что облегчает его монтаж в стеснённых условиях. Масса распределителя не превышает 0,90 кг, что снижает нагрузку на несущие конструкции. При таможенном оформлении используется код ТН ВЭД 8481 20 000 0 — «Клапаны распределительные для пневматических систем».
| Параметр | Значение |
|---|
| Масса, кг, не более | 0,90 |
| Присоединительная резьба | G1/2" |
| Условный проход, мм | 16 |
Инженер спрашивает у механика: "Почему пневмораспределитель В71-24М-02 всегда в нейтральной позиции?" Механик отвечает: "Он на перерыве, как и положено по технике безопасности!"
Технические характеристики пневмораспределителя
Рабочие параметры пневмораспределителя В71-24М-02 определяют его совместимость и производительность в различных пневмосистемах. Ниже приведены основные эксплуатационные характеристики.
| Параметр | Значение |
|---|
| Конструктивный тип и гидравлическая схема | Крановый распределитель, схема 4/3 (четыре линии, три позиции) |
| Способ управления | Ручной крановый |
| Номинальное рабочее давление, МПа (бар) | 1,0 (10) |
| Пропускная способность (Kv), м³/ч, не менее | 3,6 |
| Присоединительные размеры (резьба) | G1/2" по ГОСТ 6111-52 |
| Тип рабочей среды | Сжатый воздух, очищенный по ГОСТ 17433-80, класс чистоты 10 |
| Требования к смазке воздуха | Масло вязкостью 10–35 мм²/с, концентрация 1-2 капли/м³ |
| Максимальное усилие переключения, Н | 39,2 |
| Допустимая утечка из-под золотника, см³/мин | 500 |
| Допустимая утечка из внутренней полости, см³/мин | 50 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя В71-24М-02 для комплектации пневмосистем обеспечивает ряд значимых выгод для производственных предприятий и сервисных компаний.
1. Повышенная надёжность и ресурс работы. Конструкция устройства базируется на проверенных временем решениях, использование качественных материалов уплотнений и корпусных деталей гарантирует длительный срок службы даже при интенсивной эксплуатации.
2. Удобство монтажа и подключения. Стандартная резьба G1/2" и компактные габариты позволяют быстро интегрировать распределитель в существующие магистрали без необходимости серьёзной переделки обвязки.
3. Безопасность и стабильность работы системы. Наличие центральной позиции, в которой питание отсекается, а рабочие линии сообщаются с атмосферой, обеспечивает безопасный сброс давления и остановку исполнительных механизмов, предотвращая аварийные ситуации.
4. Широкий температурный диапазон применения. Устройство сохраняет работоспособность в условиях от -40°C до +50°C, что позволяет использовать его в неотапливаемых цехах или регионах с суровым климатом при соблюдении условий размещения.
5. Совместимость с типовыми промышленными системами. Пневмораспределитель В71-24М-02 соответствует отечественным стандартам и легко стыкуется с распространёнными компонентами пневмоавтоматики.
Принцип работы в составе пневмосистемы

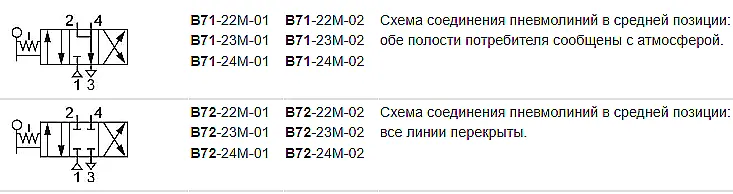

Работа пневмораспределителя В71-24М-02 основана на золотниковом принципе. При повороте рукоятки управления внутренний золотник смещается, перераспределяя потоки сжатого воздуха между портами. Порт P (питание) соединяется с источником давления. Порты A и B предназначены для подключения к потребителю (например, к полостям пневмоцилиндра). Порты R обеспечивают слив в атмосферу. В нейтральной позиции золотник перекрывает линию питания P и соединяет линии A и B с атмосферными сливами R, обеспечивая разгрузку системы и фиксацию исполнительного органа.
Температурный режим работы и срок службы
Данная модель распределителя рассчитана на работу в диапазоне температур окружающей среды от -40°C до +50°C. Устройство может эксплуатироваться в режиме непрерывной работы, а также при циклических нагрузках с частыми пусками и остановами. Ресурс пневмораспределителя В71-24М-02 напрямую зависит от качества подготовки рабочей среды. Использование неочищенного воздуха, отсутствие фильтрации масла, превышение номинального давления и несвоевременное техническое обслуживание — основные факторы, сокращающие срок его безотказной работы. При соблюдении условий эксплуатации устройство способно выдержать сотни тысяч циклов переключения.
Область применения и типы оборудования
Пневмораспределитель В71-24М-02 широко используется в различных отраслях промышленности для управления пневматическим приводом.
Металлообработка: управление зажимными устройствами на станках, механизмами подачи заготовок, прессовым оборудованием.
Упаковочные линии: управление захватами, толкателями, заслонками, дозаторами.
Автоматизированные линии и робототехника: позиционирование манипуляторов, переключение рабочих инструментов.
Конвейерные системы: управление направляющими, сортировочными механизмами, стопорами.
Деревообрабатывающее и текстильное оборудование: управление прижимами, ножами, механизмами подачи материала.

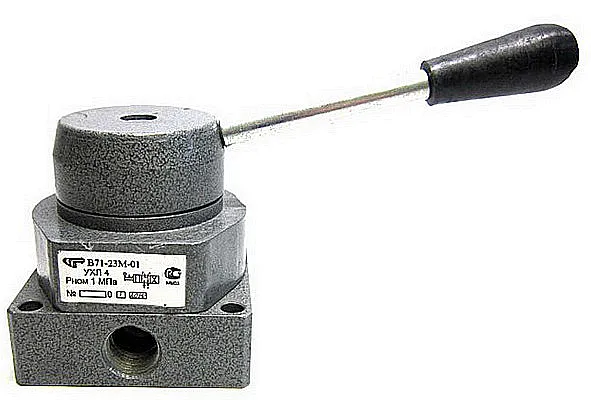

Рис. 1: Пневмораспределитель В71-24М-02 производства ГИДРАВЛИК — лицевая панель с рукояткой.
Состав ремкомплекта и часто заменяемые детали
В процессе эксплуатации наиболее подвержены износу уплотнительные элементы и подвижные части золотникового узла. Для проведения сервисного обслуживания или ремонта может потребоваться ремкомплект, включающий следующие позиции:
| Наименование детали | Типичная причина износа |
|---|
| Манжеты и уплотнительные кольца | Потеря эластичности из-за старения материала, абразивный износ от загрязнённого воздуха. |
| Золотник | Износ рабочей поверхности при попадании твёрдых частиц, задиры. |
| Возвратные пружины | Усталость металла при большом количестве циклов, коррозия. |
| Уплотнения штока рукоятки | Нарушение герметичности из-за механического повреждения или температурных деформаций. |
Типичные ошибки при подборе
Во избежание проблем с эксплуатацией и совместимостью, при выборе распределителя рекомендуется избегать следующих ошибок:
Сопоставление только по типу резьбы. Недостаточно выбирать устройство лишь по присоединительным размерам, необходимо учитывать номинальное давление и пропускную способность, которые должны соответствовать параметрам системы.
Игнорирование климатических условий. Выбор модели без учёта температурного диапазона может привести к отказу уплотнений на холоде или перегреву летом.
Несоответствие типа рабочей среды. Использование распределителя с неочищенным или несмазываемым воздухом приведёт к ускоренному износу и заклиниванию золотника.
Условное обозначение модели
Индекс В71-24М-02 УХЛ4 имеет следующую логическую структуру:
В — обозначение распределителя золотникового типа.
7 — указание на ручное (крановое) управление.
1 — конструктивная модификация изделия.
24 — комбинация, где первая цифра указывает на условный проход (4 соответствует 16 мм), а вторая — на количество позиций (3).
М — исполнение с манжетным уплотнением.
02 — порядковый номер исполнения.
УХЛ4 — климатическое исполнение для умеренного и холодного климата, категория размещения 4 (внутри помещений с искусственным регулированием климата).
Габаритные и присоединительные размеры
Для проверки совместимости пневмораспределителя В71-24М-02 с существующим оборудованием необходимо свериться с габаритными чертежами и схемами подключения. Ключевой монтажный размер — резьба G1/2" на нижней плоскости корпуса для подсоединения линий питания, управления и слива. На схемах указаны все необходимые расстояния для корректной установки и обвязки.
 | |
| Рис. 2: Чертеж с габаритами и схемой обвязки для монтажа. | Рис. 3: Иллюстрация внутреннего устройства золотникового механизма. |
Примеры оформления заказа
При заказе уточняйте полное наименование модели с учётом климатического исполнения. Вот несколько типовых вариантов запроса:
1. Базовая поставка. Пневмораспределитель В71-24М-02 УХЛ4. Отгрузка со склада в наличии.
2. Заказ с дополнительными опциями. Пневмораспределитель В71-24М-02 УХЛ4 в комплекте с монтажным кронштейном или крепёжным набором.
3. Консультация по аналогам. При необходимости подбора устройства под специфические параметры (иное давление, тип подключения) обратитесь к техническим специалистам через сайт https://777-gidra.ru.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмораспределителя В71-24М-02 по давлению и расходу?
Основные параметры для подбора — номинальное давление (1,0 МПа) и пропускная способность (не менее 3,6 м³/ч). Убедитесь, что эти значения соответствуют или превышают параметры вашей пневмосистемы. Тип подключения (резьба G1/2") стандартен для данного модельного ряда.
Каковы сроки поставки пневмораспределителя В71-24М-02 в регионы России и СНГ?
Отгрузка осуществляется со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону в течение 1-3 рабочих дней при наличии. Доставка в отдалённые регионы России и страны СНГ осуществляется транспортными компаниями, сроки зависят от удалённости и составляют от 3 до 14 дней.
Какие условия эксплуатации критичны для пневмораспределителя В71-24М-02 (мороз, пыль, качество воздуха)?
Устройство работает при температуре от -40°C до +50°C, но для уличного размещения требуется защитный короб. Качество воздуха должно соответствовать ГОСТ 17433-80 класс 10, обязательна фильтрация и смазка маслом вязкостью 10–35 мм²/с. В пыльных помещениях требуется защита от попадания абразивных частиц в золотниковую пару.
Совместим ли пневмораспределитель В71-24М-02 с импортным оборудованием и можно ли подобрать аналог?
Да, стандартная резьба G1/2" и типовые гидравлические схемы обеспечивают совместимость с большинством импортных систем. При необходимости замены аналога наши инженеры готовы провести технический подбор по параметрам давления, расхода и типа подключения вашего существующего оборудования.
Поставки и техническая поддержка
Пневмораспределитель В71-24М-02 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы гарантируем поставку оригинального оборудования, соответствующего заявленным техническим характеристикам. Специалисты компании готовы предоставить подробную консультацию по подбору, монтажу и обслуживанию изделия. Доставка осуществляется по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, в другие города и регионы, а также в страны СНГ. Для оформления заявки или получения коммерческого предложения свяжитесь с нами через сайт или по контактным телефонам.
