Пневмораспределитель В72-23М-01 УХЛ4 является четырёхлинейным трёхпозиционным аппаратом с ручным (крановым) управлением, предназначенным для коммутации направлений потока сжатого воздуха. Основная функция прибора — обеспечение чёткого управления приводом в системах промышленной автоматики с возможностью надёжной фиксации исполнительных механизмов в нейтральном положении.
Ключевое эксплуатационное преимущество данной модификации — схема с закрытым центром, когда в средней позиции распределителя происходит герметичное перекрытие всех линий питания, потребителя и слива. Это свойство делает пневмораспределитель В72-23М-01 востребованным на ответственных участках, где необходима исключительная безопасность и предотвращение самопроизвольного движения оборудования.
Описание, назначение и технические особенности
Модель отличается повышенной надёжностью конструкции и простотой обслуживания, что обеспечивает её применение в условиях высоких эксплуатационных нагрузок. Пневмораспределитель данной серии соответствует всем требованиям отечественных стандартов и проектируется для продолжительной работы в составе стационарных и мобильных установок.
Область применения устройства обширна: системы аварийного останова технологических линий, прессовое и гибочное оборудование, станки с ЧПУ, испытательные стенды, промышленные роботы и манипуляторы, автоматизированные упаковочные комплексы.
Особое внимание следует обратить на климатическое исполнение УХЛ4, позволяющее использовать пневмораспределитель В72-23М-01 в отапливаемых помещениях, а также в условиях умеренного и холодного климата России и стран СНГ.

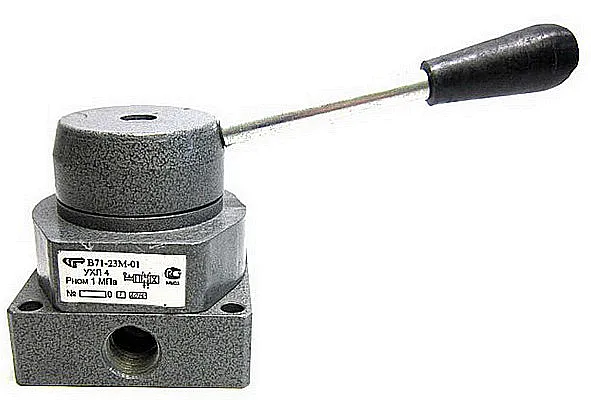

Рисунок 1: Общий вид пневмораспределителя В72-23М-01 с маркировкой и боковыми резьбовыми портами.
Основные параметры, габариты и вес
Устройство характеризуется компактными размерами, что облегчает его размещение в ограниченном пространстве гидростанций или панелей управления. Основная масса пневмораспределителя составляет около 0,9 кг, что делает монтаж простой операцией.
Для точного определения совместимости с существующей системой необходимо учитывать следующие данные:
| Наименование параметра |
Значение |
| Масса, не более |
0,90 кг |
| Габаритные размеры (ДхШхВ), ориентировочно |
120 х 80 х 100 мм |
| Код ТН ВЭД |
8481 80 100 0 — Пневматические арматура и клапаны. |
Условный проход данного пневмораспределителя В72-23М-01 составляет 10 мм.
Техническая спецификация аппарата
Ниже приведён исчерпывающий перечень эксплуатационных характеристик, определяющих границы применения устройства и его интеграцию в систему.
| Технический параметр |
Единица измерения / Описание |
| Тип и схема распределения |
4/3 (четыре линии, три позиции) |
| Номинальное рабочее давление |
1,0 МПа (10 бар) |
| Диапазон температур окружающей среды |
от –40 °C до +50 °C |
| Допустимый тип рабочей среды |
Сжатый воздух, очищенный не ниже 10 класса по ГОСТ 17433-80 |
| Присоединение (резьба портов) |
G 3/8" (BSPP), боковое подключение |
| Масса устройства |
до 0,90 кг |
| Пропускная способность (Kv), не менее |
1,6 м³/ч |
| Максимальное усилие для переключения |
39,2 Н (4 кгс) |
| Внутренняя утечка из-под золотника |
не более 300 см³/мин |
| Способ управления |
Ручное, поворотное кранового типа |
Дизайнер спрашивает инженера: «Почему ваши чертежи такие сложные?». Инженер отвечает: «Видите ли, чтобы система работала идеально, нужен точный расчёт, качественные материалы и, конечно, правильный пневмораспределитель В72-23М-01 на своём месте. Тогда всё будет просто и надёжно».
Преимущества и эксплуатационные выгоды
Выбор именно этой модели пневмораспределителя В72-23М-01 обеспечивает ряд существенных преимуществ для производственных и сервисных компаний:
Повышенная безопасность: Схема с перекрытием всех линий в нейтрали исключает неконтролируемое движение цилиндров, что критически важно для техники и операторов.
Высокая надёжность и долгий ресурс: Конструкция с чёткими позициями фиксации и качественным исполнением внутренних пар трения рассчитана на сотни тысяч циклов переключения при соблюдении условий эксплуатации.
Универсальность подключения: Стандартная резьба G 3/8" позволяет встраивать устройство в большинство пневмосистем без использования переходников.
Удобство монтажа и обслуживания: Компактные размеры, простота разборки и доступность ремкомплекта сокращают время на установку и ремонт, минимизируя простои оборудования.
Стабильность работы в российском климате: Исполнение УХЛ4 гарантирует корректную работу в условиях отапливаемых производственных цехов на территории всей России.
Принцип функционирования в пневмосистеме
Широкое применение находит пневмораспределитель В72-23М-01 в системах управления исполнительными механизмами. Принцип работы основан на золотниковом распределении. Поворот рукоятки приводит во вращение внутренний золотник, который, перемещаясь в корпусе, осуществляет коммутацию каналов.
Подача сжатого воздуха осуществляется на порт P (питание). Порты A и B являются рабочими, соединяющимися с потребителем (пневмоцилиндром, двигателем). Порт T служит для отвода отработанной среды в атмосферу или систему подготовки. В средней (нейтральной) позиции золотник полностью перекрывает все четыре линии, обеспечивая герметичную фиксацию последнего положения привода и останавливая подачу энергии.
Режим работы, температурный диапазон и срок службы
Устройство рассчитано как на циклическую, так и на непрерывную эксплуатацию в заявленном диапазоне температур от -40 до +50 °C. Важнейшим фактором, влияющим на ресурс работы, является качество рабочей среды. Использование воздуха, очищенного от влаги и абразивных частиц, а также регулярная подача аэрозольной смазки существенно продлевают срок службы уплотнений и золотниковой пары.
Сам пневмораспределитель В72-23М-01 обладает высоким конструктивным ресурсом, но время его безотказной работы напрямую зависит от условий эксплуатации: соблюдения максимального давления, чистоты воздуха, отсутствия пиковых механических нагрузок на рукоятку управления и своевременности технического обслуживания.
Типовые сферы применения и оборудование
Данный аппарат применяется везде, где требуется надёжное и простое ручное управление направлением движения пневмопривода с фиксацией его положения. Основные отрасли и типы техники:
Металлообрабатывающая промышленность: прессы, гибочные и штамповочные станки, линии резки.
Общее машиностроение: станочное оборудование, стенды для испытаний, роботизированные комплексы.
Упаковочная и пищевая промышленность: фасовочные машины, дозирующие установки.
Строительная и специальная техника: аварийные и блокировочные системы на мобильных платформах.
Ремонтные и сервисные мастерские: системы управления в составе пневматических инструментов и стендов.
Состав ремкомплекта и часто заменяемые узлы
Для проведения сервисного обслуживания доступен ремонтный комплект, включающий наиболее подверженные износу элементы аппарата.
| Наименование элемента |
Назначение и условия износа |
| Уплотнительные кольца (манжеты) золотника |
Обеспечивают герметичность между золотником и корпусом. Изнашиваются от механических примесей в воздухе и сухого хода. |
| Уплотнительные кольца штока рукоятки |
Предотвращают утечку воздуха из зоны управления. Требуют замены при потере эластичности или повреждении. |
| Пружины позиционирования |
Фиксируют золотник в рабочих положениях. Могут ослабевать при длительной интенсивной эксплуатации, что приводит к неточной фиксации. |
| Рукоятка управления |
Может быть повреждена механически вследствие неаккуратной эксплуатации или ударных нагрузок. |
Логика маркировки и условного обозначения
Условное обозначение модели пневмораспределителя В72-23М-01 имеет следующую расшифровку: буква «В» указывает на принадлежность к серии золотниковых пневмораспределителей; цифровой индекс «72» обозначает конкретную конструктивную схему с закрытым центром в нейтрали; комбинация «23» соответствует типоразмеру и присоединительным размерам; символ «М» указывает на модификацию деталей; окончание «01» является номером исполнения; а «УХЛ4» — это климатическое исполнение и категория размещения согласно ГОСТ 15150-69.
Типичные ошибки при подборе аналога
При выборе аппарата для замены или проектировании новой системы важно избегать следующих распространённых ошибок:
Игнорирование схемы работы в нейтрали: Замена на иной тип (например, с открытым центром) может привести к неконтролируемому движению привода.
Подбор только по резьбе подключения: Необходимо проверять соответствие давления, пропускной способности и типа рабочей среды.
Пренебрежение климатическим исполнением: Использование устройства с неподходящим диапазоном рабочих температур приведёт к ускоренному износу или отказу.
Несоответствие по типу управления: Выбор электропневмораспределителя вместо ручного для систем, где требуется прямое операторское воздействие.
Схемы подключения и присоединительные размеры
Для корректной интеграции в магистраль следует ориентироваться на расположение и тип портов: четыре резьбовых отверстия G 3/8" на боковых гранях корпуса. Монтажное положение — любое. Перед установкой рекомендуется сверить схему подключения с маркировкой портов (P, A, B, T).
Рисунок 2: Схема с присоединительными размерами и графическим обозначением портов пневмораспределителя В72-23М-01.
|
Рисунок 3: Компактный исполнительный узел аппарата с рукояткой ручного кранового управления.
|
Примеры оформления заказа
Для оперативного формирования заявки можно использовать следующие формулировки:
1. Стандартный заказ: «Пневмораспределитель В72-23М-01 УХЛ4 (G 3/8", 1 МПа), бренд ГИДРАВЛИК, для воздуха, количество — 3 шт.».
2. Заказ с ремкомплектом: «Приобрести пневмораспределитель В72-23М-01 и ремкомплект к нему. Необходима доставка в г. Екатеринбург».
3. Запрос на подбор аналога: «Требуется подбор аналога пневмораспределителя В72-23М-01 под импортную систему с параметрами: давление до 12 бар, подключение NPT 1/2". Консультирование по совместимости».
Оформить заявку на приобретение или получение консультации можно через форму обратной связи или по контактам, указанным на странице Контакты сайта.
