В системах автоматизации промышленного оборудования точное и надежное управление сжатым воздухом – основа бесперебойного технологического процесса. Для решения этой задачи предназначен пневмораспределитель крановый В71-24М-01. Данное устройство, поставляемое под брендом ГИДРАВЛИК, представляет собой четырехлинейный трехпозиционный золотниковый клапан с ручным управлением, ориентированный на длительную эксплуатацию в умеренных и холодных климатических условиях, обозначенных как исполнение УХЛ4. Этот пневмораспределитель зарекомендовал себя как надежный компонент для управления пневмоцилиндрами, исполнительными механизмами станков и роботизированных комплексов.
Описание изделия и его назначение
Основная функция пневмораспределителя кранового В71-24М-01 – коммутация потоков сжатого воздуха в системах промышленной автоматизации. Устройство предназначено для управления направлением движения рабочих органов станков, прессов, конвейерных линий и манипуляторов. Исполнение УХЛ4 расширяет область его применения, позволяя монтировать пневмораспределитель В71-24М-01 в неотапливаемых производственных помещениях на большей части территории России и стран СНГ.
Габариты, масса и классификация
Модель В71-24М-01 отличается компактностью и удобством монтажа благодаря боковому резьбовому присоединению стандарта G 1/2". Её небольшие габариты позволяют интегрировать устройство в плотные компоновки пневмосистем. Для точного планирования монтажа и закупок приведены ключевые параметры массы, размеров и классификационный код.
| Параметр | Значение |
|---|
| Габаритные размеры (Длина х Ширина х Высота) | 86 мм x 78 мм x 115 мм |
| Масса (нетто) | 1,02 кг |
| Код ТН ВЭД | 8481 80 100 0 |
| Тип и размер подключения | Резьба G 1/2", боковое расположение |
Такие характеристики обеспечивают простоту установки данного пневмораспределителя кранового в ограниченном пространстве шкафа или на панели управления.
Инженер спрашивает у молодого техника: «Почему этот пневмораспределитель крановый В71-24М-01 всегда ставишь на ответственные узлы?» Техник отвечает: «Он работает по принципу хорошего солдата – получил команду от рукоятки, переключил воздух, и никаких самодеятельностей. Другие же думают, что они художники, и начинают творить утечки».
Технические характеристики и параметры
Выбор и дальнейшая безаварийная эксплуатация пневмораспределителя В71-24М-01 требуют четкого понимания его паспортных данных. Устройство рассчитано на работу в типичных для промышленной пневматики условиях. Ниже приведена детализированная таблица с основными рабочими характеристиками.
| Параметр | Значение и описание |
|---|
| Номинальное рабочее давление | 1,0 МПа (10 кгс/см²) |
| Диапазон температур эксплуатации | от -40°C до +50°C |
| Тип и качество рабочей среды | Сжатый воздух, очищенный по классу 10 согласно ГОСТ 17433-80 |
| Тип и размер присоединения | Боковая резьба G 1/2" (наружная) |
| Масса изделия | 1,02 кг |
| Пропускная способность (Kv) | 3,6 м³/ч |
| Условный проход | 16 мм |
| Допустимые утечки | не более 500 см³/мин |
| Механический ресурс (циклы) | 4 000 000 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 (для умеренного и холодного климата в помещениях) |
| Способ переключения | Ручное, рычажное |
| Количество линий и позиций | 4 линии, 3 позиции золотника |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя кранового В71-24М-01 от бренда ГИДРАВЛИК предоставляет пользователю ряд существенных выгод:
Высокая надежность и увеличенный ресурс. Конструкция с износостойкими уплотнениями и золотником обеспечивает до 4 миллионов циклов переключения, что напрямую сокращает простои оборудования на обслуживание и замену компонентов.
Универсальность подключения и монтажа. Стандартное боковое резьбовое присоединение G 1/2" и компактные габариты позволяют быстро интегрировать пневмораспределитель В71-24М-01 в существующие схемы большинства промышленных пневмосистем.
Стабильность работы в широком температурном диапазоне. Исполнение УХЛ4 гарантирует корректную работу при отрицательных температурах, что критично для неотапливаемых цехов и складов в зимний период.
Совместимость с типовыми промышленными средами. Устройство рассчитано на работу с очищенным сжатым воздухом, что соответствует стандартам большинства промышленных компрессорных станций и сетей.
Удобство ручного управления и обслуживания. Рычажная система управления интуитивно понятна оператору, а модульная конструкция упрощает процедуру замены уплотнений и проведение регламентных работ.
Принцип функционирования в системе
Работа пневмораспределителя кранового В71-24М-01 основана на пере распределении потоков сжатого воздуха между портами. При вращении рукоятки оператором цилиндрический золотник проворачивается внутри корпуса, соединяя или перекрывая внутренние каналы. В нейтральной (центральной) позиции, характерной для серии В71, рабочие линии, ведущие к пневмоцилиндрам или моторам, соединяются с атмосферным портом, обеспечивая безопасный сброс давления и остановку исполнительного механизма. Такая схема работы гарантирует отсутствие самопроизвольных движений при отключении питания или в аварийной ситуации.
Температурный диапазон и ресурс работы
Пневмораспределитель В71-24М-01 УХЛ4 спроектирован для эксплуатации в условиях от -40°C до +50°C, что покрывает потребности практически всех регионов России. Достижение заявленного ресурса в 4 миллиона циклов возможно при соблюдении условий по качеству рабочей среды: воздух должен быть очищен от абразивных примесей и конденсата, а также содержать минимально необходимое количество аэрозольной смазки для трущихся пар. При использовании фильтров тонкой очистки и регулярном техническом обслуживании срок службы устройства превышает 10 лет даже в режиме интенсивной циклической нагрузки.
Область применения и типовое оборудование
Данный пневмораспределитель крановый широко востребован в различных отраслях промышленности в качестве ключевого элемента управления пневмоприводами. Типичные сферы применения:
Металлообработка: станки с ЧПУ для управления зажимными патронами, подачей инструмента, перемещением суппортов.
Упаковочная и пищевая промышленность: автоматические линии для управления захватами, дозаторами, толкателями и заслонками.
Логистика и складская автоматика: конвейерные системы, сортировочные комплексы, управляющие заслонки и направляющие.
Робототехника и автоматизированные линии: манипуляторы и сборочные роботы для точного позиционирования рабочих органов.
Строительная и дорожная техника: системы управления вспомогательными механизмами, тормозными устройствами на кранах и подъемниках.
Надежность данного пневмораспределителя В71-24М-01 делает его предпочтительным выбором для ответственных узлов, где критична бесперебойность работы.
Состав ремонтного комплекта и изнашиваемые узлы
Как и любое механическое устройство, пневмораспределитель крановый В71-24М-01 требует периодического обслуживания для поддержания герметичности. Наиболее подвержены износу уплотнительные элементы. Стандартный ремкомплект для данной модели включает детали, перечисленные в таблице.
| Наименование детали | Назначение и характер неисправности |
|---|
| Уплотнительные кольца (сальники) штока | Обеспечивают герметичность по оси золотника. Износ приводит к внешним утечкам воздуха. |
| Кольцевые уплотнения золотника | Служат для герметизации рабочих камер. Изнашиваются со временем, что вызывает перекрестные утечки между линиями. |
| Возвратная пружина | Фиксирует золотник в нейтральном положении. Ослабление ведет к неправильному позиционированию и сбоям в работе. |
| Фиксатор и элементы рычага управления | Износ приводит к появлению люфта и неточности переключения. |
Приобрести оригинальные ремкомплекты можно у официального поставщика – компании ГИДРАВЛИКА на сайте 777-gidra.ru.
Типовые ошибки при подборе пневмораспределителя
Во избежание проблем с интеграцией и работой рекомендуется обратить внимание на следующие распространённые ошибки при выборе пневмораспределителя кранового:
Ориентация только на тип и размер резьбы. Критично сверять не только тип подключения (G 1/2"), но и соответствие рабочего давления (до 1.0 МПа) и необходимой пропускной способности (3,6 м³/ч) параметрам системы.
Игнорирование температурного диапазона. Установка устройства, не рассчитанного на отрицательные температуры (исполнение УХЛ4), в холодный цех приведет к заклиниванию золотника или разрушению уплотнений.
Несоответствие типа рабочей среды. Подача на пневмораспределитель В71-24М-01 неочищенного воздуха с влагой и механическими примесями резко сокращает его ресурс и ведет к быстрому выходу из строя.
Расшифровка индекса модели
Обозначение В71-24М-01 полностью описывает устройство:
В71 – серия крановых (золотниковых) распределителей с нейтральным положением «все линии к атмосфере».
24 – код условного прохода, соответствующий диаметру 16 мм.
М – индекс модернизированного исполнения с улучшенными эксплуатационными характеристиками.
01 – вариант конструктивного исполнения, в данном случае боковое резьбовое присоединение.
УХЛ4 – климатическое исполнение по ГОСТ 15150-69: для эксплуатации в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом, категория размещения 4 (в отапливаемых и неотапливаемых помещениях).
Габаритные и присоединительные размеры

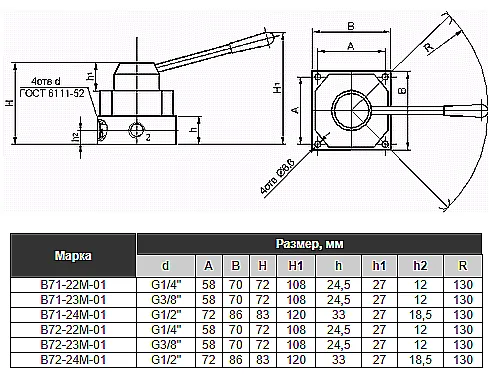

Рисунок 1: Конструктивный чертеж пневмораспределителя кранового модели В71-24М-01 с указанием монтажных расстояний и размеров присоединительной резьбы. Все размеры в миллиметрах.
Варианты комплектации и примеры заказа
Практика закупок показывает, что пневмораспределитель крановый В71-24М-01 часто приобретается в составе комплектов для модернизации или ремонта. Примеры типовых заказов:
Комплект для ремонта гидростанции пресса: 6 шт. пневмораспределителя В71-24М-01, комплект манометров, фильтр-влагоотделитель. Доставка в Челябинск.
Комплект для модернизации конвейерной линии: 10 шт. пневмораспределителя кранового В71-24М-01, пневмопровод, крепеж, ремкомплекты. Доставка в Нижний Новгород.
Наши специалисты готовы помочь в подборе необходимой комплектации под ваши конкретные нужды. Оформить заявку можно через форму на сайте.
Вопросы и ответы по эксплуатации пневмораспределителя
Как правильно выбрать данную модель по давлению и расходу для замены в существующей системе?
Ключевые параметры для проверки совместимости: номинальное рабочее давление (до 1.0 МПа), пропускная способность (Kv=3.6 м³/ч) и тип присоединения (боковая резьба G 1/2"). Необходимо убедиться, что ваша система не превышает эти значения.
Каковы сроки поставки и доставки в регионы России?
Стандартная отгрузка со склада в Москве занимает 1-2 рабочих дня. Доставка осуществляется транспортными компаниями по всей РФ и в страны СНГ, включая Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.
Какие условия эксплуатации наиболее важны для продления срока службы устройства?
Для долговременной работы критически важно обеспечить качество рабочей среды: сжатый воздух должен быть очищен от воды и твердых частиц (класс очистки 10 по ГОСТ 17433-80), а также смазан маслом вязкостью 10–35 мм²/с.
Возможен ли подбор аналога или совместимого устройства под конкретный производитель оборудования?
Да, специалисты компании ГИДРАВЛИКА с учетом технических параметров вашей пневмосистемы (давление, расход, тип подключения) могут подобрать совместимый пневмораспределитель крановый или его прямой аналог.
Надежные поставки от ГИДРАВЛИКА по всей России
Выбирая пневмораспределитель крановый В71-24М-01 от бренда ГИДРАВЛИК, вы получаете проверенное решение для управления промышленными пневмосистемами. Надежность конструкции, соответствие ГОСТ и климатическое исполнение УХЛ4 делают это устройство идеальным для российских условий эксплуатации. Официальный поставщик ГИДРАВЛИКА гарантирует качество продукции, предоставляет полный пакет технической документации и обеспечивает оперативную логистику в любой регион России и страны СНГ. Для консультации по техническим характеристикам, подбора аналога или оформления заказа посетите наш сайт 777-gidra.ru или свяжитесь с нашими менеджерами.
