Пневмораспределитель В72-23М-02 представляет собой серийное изделие для управления потоками рабочей среды в промышленных пневматических системах. Этот четырехлинейный трехпозиционный клапан с ручным переключением предназначен для коммутации сжатого воздуха в контурах с повышенными требованиями к безопасности благодаря схеме с закрытым центром. Основная функция пневмораспределителя В72-23М-02 – надежное распределение и блокировка давления в нейтральном положении.
Описание и назначение
Пневмораспределитель В72-23М-02 – это устройство золотникового типа, обеспечивающее переключение между тремя фиксированными позициями и коммутацию четырех гидролиний. Модель используется в автоматизированных линиях, станках и прессовом оборудовании для ручного управления исполнительными механизмами – цилиндрами и пневмомоторами. Универсальное климатическое исполнение УХЛ4 позволяет его применять в различных регионах.
Вес, габариты и код ТН ВЭД
Пневмораспределитель В72-23М-02 характеризуется компактными размерами и стандартным присоединением, что упрощает его интеграцию в существующие пневмосистемы. Масса устройства не превышает одного килограмма, что важно при монтаже на подвижные или нагруженные конструкции.
| Параметр |
Значение |
| Масса, не более |
0,90 кг |
| Габаритные размеры (Д x Ш x В), ориентировочно |
120 x 80 x 150 мм |
| Тип и размер присоединения |
Резьба трубная цилиндрическая G 3/8" (ГОСТ 6111-52) |
| Код ТН ВЭД |
8481 20 000 0 – Краны, клапаны и аналогичная арматура. |
Шутка дня
Спросили как-то пневмораспределитель В72-23М-02: «Что ты делаешь в стрессовой ситуации?» А он отвечает: «Замыкаюсь. В прямом смысле – перекрываю все каналы и жду, пока инженер разберется».
Детальные технические характеристики
Эксплуатационные параметры пневмораспределителя В72-23М-02 определяют его область применения, производительность и ресурс работы. Все значения соответствуют требованиям нормативной документации для работы со сжатым воздухом.
| Параметр |
Характеристика |
| Тип распределителя (линии/позиции) |
4/3 (четыре линии, три позиции) |
| Тип управления |
Ручное, рычажное |
| Рабочее давление, номинальное |
1,0 МПа (10 бар) |
| Диапазон температур окружающей среды |
от –40 °C до +50 °C (УХЛ4) |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10-го класса по ГОСТ 17433-80 |
| Условный проход (Ду) |
10 мм |
| Пропускная способность (Kv), не менее |
1,6 м³/ч |
| Присоединительные размеры |
Резьба G 3/8" (нижнее подключение) |
| Масса, не более |
0,90 кг |
Ключевые преимущества для эксплуатации
Выбор пневмораспределителя В72-23М-02 обеспечивает ряд операционных выгод для технических специалистов и сервисных служб.
1. Безопасность и предотвращение аварий. Схема «закрытый центр» в нейтральном положении гарантирует мгновенную фиксацию исполнительных механизмов, исключая самопроизвольное движение при потере управляющего сигнала. Это критически важно для прессов, подъемников и роботизированных линий.
2. Снижение затрат на обслуживание. Конструктивная надежность и применение качественных уплотнений сокращают частоту ремонтов. Простота конструкции облегчает диагностику и замену изношенных элементов.
3. Простота монтажа и интеграции. Стандартная резьба G 3/8" и компактный корпус позволяют быстро установить пневмораспределитель В72-23М-02 на коллектор или монтажную плиту, в том числе взамен вышедших из строя аналогов. Унифицированные габариты упрощают проектирование.
4. Адаптация к суровым условиям. Климатическое исполнение УХЛ4 и широкий температурный диапазон обеспечивают стабильность работы как в отапливаемых цехах, так и в неотапливаемых производственных зонах, что актуально для многих регионов России.
5. Универсальность применения. Устройство совместимо с большинством типовых промышленных пневмосетей с давлением до 10 бар, что делает пневмораспределитель В72-23М-02 востребованным компонентом для модернизации и ремонта.
Как работает распределитель
Принцип действия пневмораспределителя В72-23М-02 основан на осевом перемещении цилиндрического золотника внутри расточки корпуса. Рукоятка управления через шток связана с золотником. При ее переключении канавки на золотнике по-разному соединяют порты: линию питания (P), две рабочие линии (A и B) и линию слива (T). В нейтральной позиции все каналы изолированы, что и образует «закрытый центр». Данная особенность является ключевой для безопасной работы выбранного пневмораспределителя В72-23М-02.
Режимы работы и ресурс
Устройство рассчитано на циклическую работу в непрерывных производственных циклах. Допустимый температурный режим от -40°C до +50°C позволяет эксплуатировать его практически в любых производственных помещениях на территории РФ. Срок службы напрямую зависит от качества подготовки рабочей среды. Наличие в воздухе масляного тумана (1-2 капли на 1 м³) и фильтрация твердых частиц – обязательные условия для достижения паспортного ресурса, составляющего несколько сотен тысяч циклов. Игнорирование требований к чистоте и смазке воздуха ведет к ускоренному износу уплотнений золотника и снижению давления.
Сферы применения и совместимое оборудование
Благодаря надежности и схеме с закрытым центром, пневмораспределитель В72-23М-02 широко используется в различных отраслях промышленности.
Металлообработка и станкостроение: управление зажимными устройствами на токарных и фрезерных станках, позиционирование деталей, блокировка ограждений гильотинных ножниц и прессов. Удержание давления в нейтрали предотвращает несанкционированный сброс заготовки.
Упаковочные и фасовочные автоматы: переключение пневмоцилиндров, приводящих в действие дозаторы, отсекатели и толкатели на конвейерных линиях.
Строительная и дорожная техника: в составе систем управления вспомогательными механизмами, где требуется ручное переключение режимов с фиксацией положения.
Роботизированные комплексы: коммутация контуров захватов и поворотных устройств манипуляторов. Использование пневмораспределителя В72-23М-02 в подобных системах повышает безопасность при остановках.
Ремонтопригодность и часто заменяемые компоненты
Для восстановления работоспособности устройства наиболее часто требуется замена уплотнительных элементов, подверженных естественному износу. Рекомендуется иметь ремонтный комплект для оперативного сервисного обслуживания.
| Наименование запчасти |
Функция и признаки износа |
| Комплект уплотнений (манжет) золотника |
Обеспечивают герметичность между золотником и корпусом. Износ ведет к перетечкам и падению давления в системе. |
| Уплотнительные кольца штока |
Предотвращают утечку в месте выхода рукоятки. Признак износа – подсос воздуха или его выход наружу при работе. |
| Возвратная пружина |
Фиксирует золотник в нейтральной позиции. Ослабление приводит к самопроизвольному сдвигу или нечеткой фиксации. |
Распространенные ошибки при подборе
Некорректный выбор арматуры ведет к снижению производительности или преждевременному выходу из строя. Избегайте следующих ошибок:
1. Подбор только по типоразмеру резьбы. Даже при совпадении G 3/8" необходимо проверять соответствие рабочего давления (1 МПа) и логики работы (4/3 с закрытым центром).
2. Пренебрежение качеством рабочей среды. Установка пневмораспределителя В72-23М-02 в систему без фильтра-влагоотделителя и лубрикатора резко сокращает его ресурс.
3. Игнорирование температурного диапазона. Использование устройства в средах с температурой ниже -40°C или выше +50°C может привести к потере эластичности уплотнений и заклиниванию золотника.
4. Неправильное подключение линий. Путаница в назначении портов P, A, B, T приводит к некорректной работе исполнительных механизмов и потенциально опасным ситуациям. Всегда сверяйтесь со схемой подключения.
Маркировка и обозначение модели
Шифр В72-23М-02 УХЛ4 несет полную информацию об устройстве: В – распределитель золотниковый; 72 – конструктивное исполнение; первая цифра 2 – количество рабочих позиций (без учета нейтральной); вторая цифра 3 – количество основных рабочих линий (A, B, T); М – тип привода (ручной, рычажный); 02 – вариант исполнения; УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в помещениях).
Схемы подключения и монтажные размеры
Габаритные и присоединительные размеры являются критическими для планирования монтажа. Пневмораспределитель В72-23М-02 имеет нижнее подключение через четыре резьбовых порта. При интеграции в систему необходимо обеспечить свободный доступ к рукоятке управления и учесть пространство для затяжки фитингов.

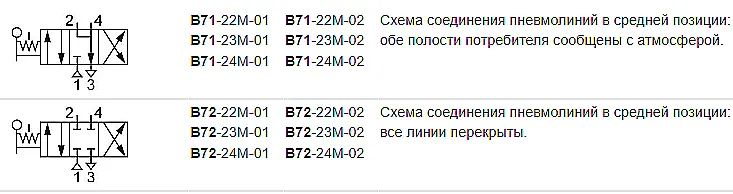

Рис. 1: Схема подключения линий P, A, B, T и основные габаритные размеры пневмораспределителя В72-23М-02 для проектирования.
|
Рис. 2: Фронтальный вид распределителя В72-23М-02. Видны рычаг управления и заводская маркировка.
|
Варианты заказа и поставки
Оформить заказ на пневмораспределитель В72-23М-02 можно как в стандартной комплектации, так и с дополнительным сервисом. Примеры типовых заявок:
Пример 1. Заказ базовой модели: «Пневмораспределитель В72-23М-02 УХЛ4 – 2 шт. Доставка в Нижний Новгород».
Пример 2. Комплексная заявка: «Пневмораспределитель В72-23М-02 УХЛ4 – 5 шт., ремкомплект уплотнений – 2 комплекта. Доставка на предприятие в г. Пермь с предоставлением паспортов изделия».
Для расчета стоимости и сроков, а также для получения технической консультации по совместимости, воспользуйтесь формой на сайте https://777-gidra.ru или свяжитесь с менеджерами.
Завершение
Пневмораспределитель В72-23М-02 от бренда ГИДРАВЛИК – это проверенное решение для организации безопасного и надежного ручного управления в промышленных пневмосистемах. Его конструкция с полностью перекрытыми линиями в нейтрали отвечает высоким требованиям современных производств. Компания-поставщик ГИДРАВЛИКА обеспечивает полный цикл: от профессионального подбора аналогов и консультаций до быстрой отгрузки со складов. Мы осуществляем поставки данного оборудования по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для оформления заказа или уточнения деталей, посетите сайт https://777-gidra.ru или воспользуйтесь формой обратной связи.
