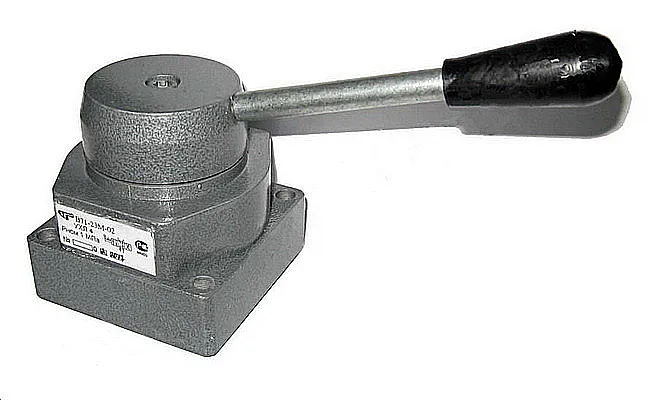

Пневмораспределитель крановый В71-24М-02 представляет собой устройство с ручным управлением, предназначенное для точного распределения потоков сжатого воздуха в промышленных пневмосистемах. Этот четырёхлинейный трёхпозиционный аппарат служит базовым элементом для управления исполнительными механизмами, такими как цилиндры и пневмомоторы, на различных типах оборудования. Изготовленный в исполнении УХЛ4, он надёжно функционирует в условиях как умеренного, так и холодного климата.
Описание и основные параметры
Назначение пневмораспределителя кранового В71-24М-02 заключается в переключении направления движения рабочей среды в магистралях автоматизации станков, упаковочных установок и роботизированных комплексов. Конструкция аппарата предусматривает нижнее резьбовое подключение, что упрощает монтаж и экономит пространство. Для корректной и длительной работы устройства необходимо обеспечить подачу очищенного воздуха с наличием масляного тумана.
Таблица весогабаритных показателей
| Наименование параметра | Значение для модели В71-24М-02 | Диапазон по серии В71 |
|---|
| Масса, кг | 1.02 | 0.9 – 1.05 |
| Высота, мм | 115 | 107 – 115 |
| Ширина, мм | 86 | 70 – 86 |
| Глубина, мм | 78 | 71 – 78 |
| Код ТН ВЭД | 8481 20 000 0 (краны и клапаны пневматические) |
Шутка от наладчика
Новый слесарь долго и сосредоточенно изучал пневмораспределитель крановый В71-24М-02. Наконец спросил старшего: «А как понять, куда здесь воздух входит, а куда выходит?». Опытный наставник вздохнул: «Подуй в одно отверстие – из какого пойдёт, туда и подключай. Но смотри, чтоб не в то, из которого маслом пахнет – это я чай в сушилку пролил».
Технические характеристики распределителя В71-24М-02
Детальные параметры пневмораспределителя кранового В71-24М-02 определяют его эксплуатационные возможности и условия применения. Знание характеристик является ключевым для правильного выбора и интеграции в систему.
| Характеристика | Значение |
|---|
| Тип рабочей среды | Сжатый воздух, очищенный, смасленный |
| Номинальное / Максимальное рабочее давление | 1.0 МПа (10 кгс/см²) / 1.6 МПа |
| Диапазон температур эксплуатации | от –40°C до +50°C |
| Тип присоединения, резьба | G1/2", нижнее |
| Условный проход (Ду) | 16 мм |
| Масса изделия | 1.02 кг |
| Пропускная способность (Kv) | 3.6 м³/ч |
| Число линий / рабочих позиций | 4 / 3 |
| Категория климатического исполнения | УХЛ4 |
| Усилие переключения на рукоятке | ~39.2 Н (~4 кгс) |
| Норма утечки | ≤500 см³/мин |
| Расчётный ресурс переключений | 4 × 10⁶ циклов |
Преимущества и особенности эксплуатации
Прочный и надёжный пневмораспределитель крановый В71-24М-02 предлагает ряд эксплуатационных выгод для технических специалистов:
· Высокая надёжность и ресурс: Расчётный ресурс в 4 миллиона циклов обеспечивает минимизацию простоев оборудования на длительной перспективе.
· Удобство монтажа и обслуживания: Компактные габариты и нижнее подключение G1/2" упрощают установку даже в ограниченном пространстве гидростанции или шкафа управления.
· Стабильность работы в широком температурном диапазоне: Исполнение УХЛ4 гарантирует работоспособность при температурах от –40°C до +50°C, что критически важно для неотапливаемых цехов.
· Совместимость с типовыми промышленными системами: Стандартные резьбовые соединения и параметры давления делают пневмораспределитель крановый В71-24М-02 универсальным решением для модернизации или ремонта.
· Ручное управление как гарантия безопасности: Независимость от электрического питания исключает риски при работе во взрывоопасных зонах или при авариях электроснабжения.
Как работает пневмораспределитель
Принцип действия пневмораспределителя кранового В71-24М-02 основан на управлении движением золотника внутри корпуса. Поворот рукоятки оператором смещает золотник, коммутируя потоки воздуха между портами питания, потребителями и атмосферой. В нейтральном положении каналы часто сброшены, что обеспечивает безопасную остановку механизмов. В крайних позициях осуществляется подача давления к соответствующей полости исполнительного устройства, инициируя его движение.
Режимы работы и факторы, влияющие на ресурс
Устройство рассчитано на работу в условиях, соответствующих заявленным характеристикам. Допустимый температурный диапазон от –40°C до +50°C позволяет использовать его практически круглогодично. Длительный срок службы пневмораспределителя кранового В71-24М-02 напрямую зависит от качества подаваемого воздуха. Наличие фильтрации, влагоотделения и обязательной смазки масляным туманом является критическим условием. Регулярность технического осмотра и замена расходных уплотнений также продлевают межремонтный период.
Область применения и типовое оборудование
Данная модель находит широкое применение в различных промышленных секторах. Пневмораспределитель крановый В71-24М-02 часто используется в качестве основного или резервного органа управления на следующих объектах: металлообрабатывающие станки (токарные, фрезерные), автоматизированные конвейерные и упаковочные линии, участки пневмотранспорта, системы заслонок и клапанов вентиляции, ремонтные стенды и испытательные стенды. Его выбирают для задач, где важна надёжность ручного управления без электронного контроля.
Ремонтопригодность и запасные части
Конструкция устройства позволяет проводить его обслуживание и ремонт. Чаще всего требуют замены уплотнительные элементы, подверженные естественному износу и старению.
| Наименование запчасти / комплекта | Назначение и условия износа |
|---|
| Комплект уплотнительных колец (сальников) золотника | Восстанавливает герметичность между камерами. Износ происходит из-за трения и потери эластичности. |
| Уплотнительная манжета штока рукоятки | Предотвращает утечки вдоль оси управления. Может изнашиваться при перекосах или загрязнении. |
| Фиксирующая пружина золотника | Обеспечивает чёткую позиционировку. Снижение упругости ведёт к нечёткому переключению. |
| Крепёжный винт рукоятки | Технологический крепёж. Повреждение резьбы при некорректном монтаже. |
Типичные ошибки при подборе распределителя
Неправильный учёт давления: Выбор аппарата, номинальное давление которого ниже рабочего в системе, ведёт к его преждевременному выходу из строя.
Игнорирование качества рабочей среды: Использование неочищенного или несмазанного воздуха резко снижает ресурс золотника и уплотнений.
Ошибка в типе подключения: Подбор по резьбе без учёта пространственной компоновки портов может сделать монтаж невозможным. Для пневмораспределителя кранового В71-24М-02 критично нижнее подключение.
Несоответствие температурному диапазону: Установка устройства, не рассчитанного на мороз, в неотапливаемом помещении.
Расшифровка маркировки модели
Условное обозначение В71-24М-02 УХЛ4 имеет следующую структуру:
В71 – тип изделия (крановый распределитель).
24 – номер типоразмера, определяющий проходное сечение и габариты.
М – индекс, указывающий на модернизированную версию конструкции.
02 – вариант исполнения по способу присоединения (в данном случае – нижнее).
УХЛ4 – климатическое исполнение для эксплуатации в районах с умеренным и холодным климатом.
Габариты и схемы подключения

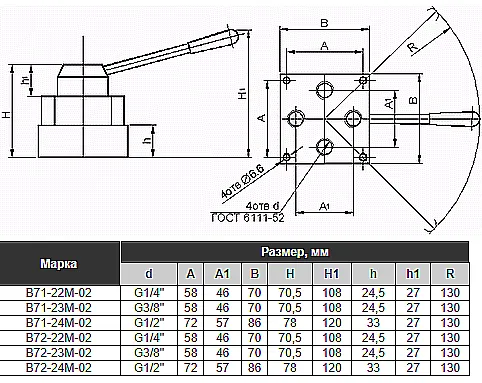

Изображение 1: Основные габаритные и присоединительные размеры пневмораспределителя кранового В71-24М-02. На схеме отмечена высота, ширина, глубина и расположение резьбовых отверстий для монтажа.
Изображение 2: Конструктивная и принципиальная схема, показывающая, как работает пневмораспределитель крановый В71-24М-02. Видно направление потоков воздуха в разных позициях переключателя.
Варианты заказа
Поставки пневмораспределителя кранового В71-24М-02 осуществляются через наш склад. Примеры типовых заказов:
1. Базовая поставка: Устройство в исполнении В71-24М-02 УХЛ4, с паспортом и упаковкой.
2. Заказ с ремкомплектом: Поставка аппарата вместе с набором наиболее часто заменяемых уплотнительных колец для создания оперативного ЗИП.
3. Комплексная поставка для линии: Несколько единиц пневмораспределителя кранового В71-24М-02 для одновременного оснащения новой производственной линии или замены однотипных устройств на парке техники.
Как правильно выбрать модификацию по давлению и расходу?
Основными параметрами при выборе являются номинальное давление (для В71-24М-02 – 1.0 МПа) и пропускная способность (3.6 м³/ч). Важно убедиться, что давление в вашей системе не превышает указанное номинальное значение, а необходимый расход воздуха соответствует или ниже паспортного Kv. Также критично точное совпадение типа резьбового подключения – G1/2".
Каковы условия эксплуатации: работа на морозе, пыль, качество масла?
Для эксплуатации в морозных условиях исполнение УХЛ4 является подходящим. Однако при температурах ниже –40°C рекомендуется утепление или обогрев шкафа управления. Работа в пыльных помещениях обязывает к использованию фильтров-влагоотделителей с соответствующей степенью очистки (не ниже класса 10 по ГОСТ). Для смазки подходят индустриальные масла вязкостью 10–35 мм²/с при +50°C.
Гарантия поставки по России
Выбирая пневмораспределитель крановый В71-24М-02 от бренда ГИДРАВЛИК, вы получаете продукцию с гарантией соответствия технической документации. Компания-поставщик ГИДРАВЛИКА обеспечивает полное инженерное сопровождение, помощь в подборе и оперативную доставку во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Мы готовы предложить техническую консультацию и подобрать оптимальное решение под вашу систему. Для оформления заявки или получения дополнительной информации посетите наш сайт или оставьте запрос через контактную форму. Подробная контактная информация доступна в разделе Контакты.
