Пневмораспределитель крановый В72-24М-02 УХЛ4 представляет собой надежный четырехлинейный трехпозиционный пневмоклапан с ручным управлением, предназначенный для точного распределения потоков сжатого воздуха в промышленных гидравлических и пневматических системах. Данная модель, производимая под брендом ГИДРАВЛИК, оптимальна для интеграции в цепи управления станками, прессовым оборудованием и технологическими линиями, где критически важна функция аварийного останова с полной блокировкой давления.
Описание и область применения
Ключевое назначение устройства — управление исполнительными механизмами, такими как пневмоцилиндры и приводы. Отличительная особенность модели пневмораспределителя кранового В72-24М-02 УХЛ4 заключается в его схеме работы: в нейтральном (среднем) положении золотника происходит полное запирание всех каналов — питающего, двух рабочих и сливного. Это обеспечивает фиксацию положения штока цилиндра и мгновенную остановку системы, что является обязательным требованием к оборудованию, работающему в режимах повышенной ответственности.

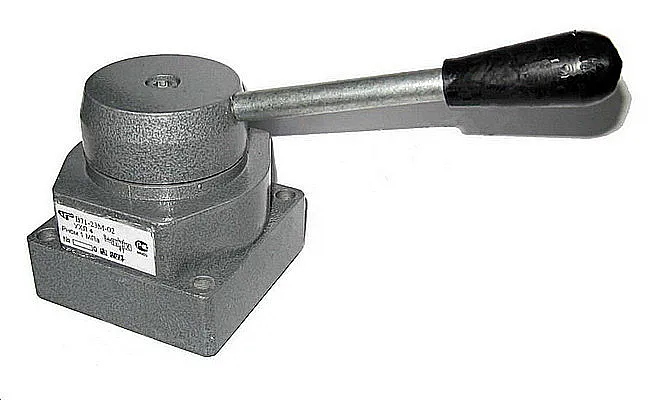

Внешний вид пневмораспределителя кранового В72-24М-02 УХЛ4 с маркировкой бренда ГИДРАВЛИК.
Массогабаритные параметры и код ТН ВЭД
Изделие отличается компактной конструкцией, что упрощает его монтаж в условиях ограниченного пространства машин и агрегатов. Габаритные размеры, вес и классификационный код для таможенного оформления приведены в сводной таблице.
| Параметр | Значение |
|---|
| Габаритные размеры (Длина × Ширина × Высота), мм | 86 × 78 × 115 |
| Масса (нетто), кг | 1,02 |
| Код ТН ВЭД (классификационный код товара) | 8481 20 000 0 |
Приведенные данные актуальны для базовой версии пневмораспределителя кранового В72-24М-02 УХЛ4. В ассортименте серии также представлены модификации с другим условным проходом и типом присоединения.
Юмор в цеху
Спрашивает мастер у стажера: «Почему выбрал для системы безопасности именно пневмораспределитель крановый В72-24М-02 УХЛ4?». Тот отвечает: «Потому что он в средней позиции молчит, как партизан, — все линии закрыты. Никакого самопроизвольного движения!». И был прав — надежность часто заключается в полной и предсказуемой блокировке.
Детальные технические характеристики
Для корректного инженерного расчета и подбора совместимых компонентов необходимо опираться на точные технические параметры. В таблице ниже представлены ключевые эксплуатационные характеристики устройства.
| Наименование параметра | Значение для модели В72-24М-02 | Примечания и аналоги |
|---|
| Условный проход (Ду), мм | 16 | Соответствует индексу «24» в маркировке |
| Рабочее давление, номинальное, МПа (бар) | 1,0 (10) | Максимально допустимое — 1,0 МПа |
| Пропускная способность (Kv), м³/ч | 3,6 | Обеспечивает высокую скорость срабатывания приводов |
| Тип рабочей среды | Сжатый воздух, очищенный от влаги и механических примесей | Допускается наличие масляного тумана для смазки |
| Диапазон рабочих температур среды и окруж. среды, °C | От –40 до +50 | Гарантируется исполнением УХЛ4 |
| Тип и размер присоединительной резьбы | Метрическая? Нет, трубная цилиндрическая G1/2" | Нижнее присоединение, 4 отверстия в плите |
| Количество линий и рабочих позиций | 4 линии / 3 позиции | Схема 4/3 |
| Ресурс работы, циклов переключения (90% безотказности) | 4 × 106 | При соблюдении условий по чистоте рабочей среды |
Высокая пропускная способность данного пневмораспределителя кранового В72-24М-02 УХЛ4 позволяет эффективно управлять потребителями со значительным расходом воздуха, минимизируя потери давления в линии.
Преимущества и особенности эксплуатации
Выбор в пользу модели В72-24М-02 обеспечивает ряд существенных эксплуатационных выгод для промышленного предприятия:
• Повышенная безопасность и контроль: Полное перекрытие всех каналов в нейтрали исключает самопроизвольное движение исполнительных органов, что критически важно для прессов, подъемных устройств и роботизированных комплексов.
• Долговечность и надежность: Конструкция золотникового узла и применение износостойких уплотнений из NBR обеспечивают заявленный ресурс в 4 миллиона циклов даже в условиях циклической нагрузки.
• Универсальность монтажа: Стандартизированное нижнее присоединение с резьбой G1/2" и компактные габариты позволяют легко интегрировать распределитель в новые и модернизируемые системы.
• Устойчивость к сложным условиям: Климатическое исполнение УХЛ4 позволяет эксплуатировать устройство в неотапливаемых помещениях и регионах с низкими зимними температурами, что расширяет область его применения.
• Простота обслуживания: Конструкция предусматривает возможность быстрой замены ремкомплекта, что сокращает время и стоимость ремонтных работ, минимизируя простой оборудования.
Принцип функционирования в системе
Пневмораспределитель крановый В72-24М-02 УХЛ4 работает по принципу золотникового распределения. Поворот рукоятки приводит во вращение цилиндрический золотник внутри корпуса. В левом и правом фиксированных положениях золотник направляет поток сжатого воздуха от источника (линия P) к одной из рабочих линий (A или B), одновременно соединяя противоположную рабочую линию с линией слива (R). В среднем положении канавки золотника не соединяют ни одну из линий, герметично изолируя потребитель от источника и атмосферы. Такая схема управления потоком является основой для построения надежных контуров управления.
Слева: Условное графическое обозначение и схема обвязки. Справа: Деталировка внутреннего устройства золотниковой пары.
Температурный режим и ресурс работы
Устройство рассчитано на продолжительную эксплуатацию в диапазоне температур от –40 °C до +50 °С, что подтверждается его климатическим исполнением УХЛ4. Для выхода на паспортный ресурс в 4 миллиона циклов переключения необходимо соблюдать регламент обслуживания и требования к качеству рабочей среды. Основными факторами, влияющими на срок службы, являются: наличие фильтрации воздуха от абразивных частиц и конденсата, поддержание давления в рамках номинала, а также периодическая проверка состояния уплотнительных элементов. При соблюдении этих условий срок службы распределителя может превышать десять лет.
Сферы применения и типовое оборудование
Универсальность и надежность обуславливают широкое применение пневмораспределителя кранового В72-24М-02 УХЛ4 в различных отраслях. Наиболее часто он встречается в составе следующих систем:
• Металлообрабатывающие и деревообрабатывающие станки с ЧПУ (управление зажимными патронами, суппортами).
• Штамповочные и прессовое оборудование (обеспечение аварийного останова и фиксации).
• Линии промышленной упаковки и фасовки.
• Манипуляторы и робототехнические комплексы с пневмоприводом.
• Испытательные стенды и учебные комплексы по пневмоавтоматике.
• Системы управления задвижками и клапанами на технологических линиях.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности устройства рекомендуется иметь в наличии ремонтный комплект. Наиболее подвержены износу уплотнения, контактирующие с подвижными частями. Типовой ремкомплект для пневмораспределителя кранового В72-24М-02 УХЛ4 включает:
| Наименование запчасти | Кол-во в комплекте, шт. | Причина и характер вероятного износа |
|---|
| Уплотнительное кольцо (манжета) золотника | 2–4 | Постоянное трение о поверхность корпуса, особенно при загрязненной среде |
| Сальниковое уплотнение вала управления | 1 | Уплотнение вращающегося вала, износ при частых переключениях |
| Пружина позиционного фиксатора | 1 | Усталость металла при циклических нагрузках |
| Стопорное кольцо | 1 | Механическое повреждение при разборке/сборке |
Приобрести оригинальные запасные части и ремкомплекты можно у официального поставщика — компании ГИДРАВЛИКА.
Типичные ошибки при подборе распределителя
Во избежание некорректной работы системы и преждевременного выхода из строя оборудования, рекомендуем обратить внимание на следующие распространенные ошибки:
• Выбор только по типу резьбы: Игнорирование таких параметров, как пропускная способность (Kv) и рабочее давление, может привести к недостаточной производительности гидростанции или перегрузу.
• Неучет схемы работы в нейтрали: Замена модели серии В72 на В71 (где в нейтрали линии A и B соединены со сливом) в системе, требующей фиксации, может создать аварийную ситуацию.
• Пренебрежение требованиями к чистоте рабочей среды: Установка без фильтра влагоотделителя резко сокращает ресурс уплотнений золотника.
• Несоответствие температурному диапазону: Применение устройства в среде с температурой ниже –40 °C или выше +50 °C без подтверждения от производителя недопустимо.

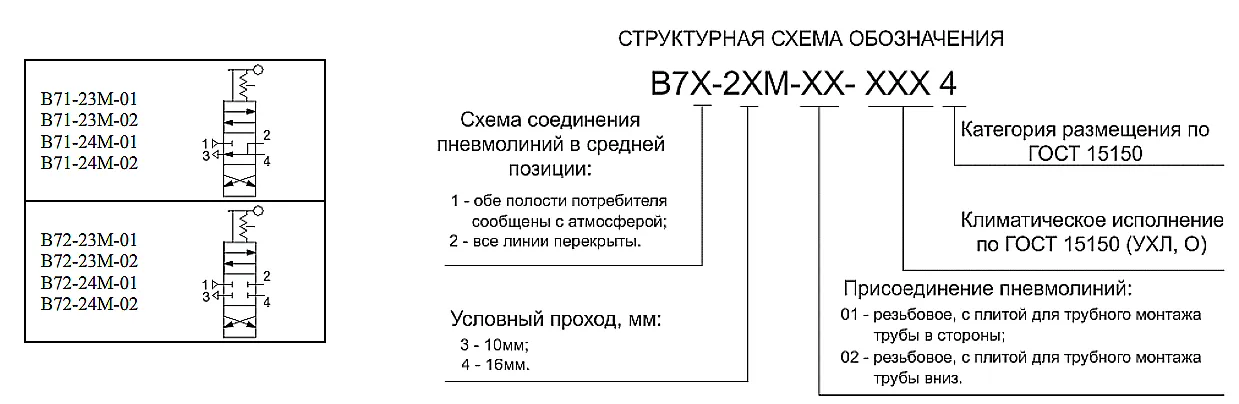

Расшифровка условного обозначения В72-24М-02 УХЛ4
Маркировка изделия содержит всю необходимую для инженера информацию. Расшифровка пневмораспределителя кранового В72-24М-02 УХЛ4 следующая:
В7 — базовое обозначение крановых пневмораспределителей.
2 — номер распределительной схемы (4/3, в нейтрали — все линии замкнуты).
24 — код условного прохода (24 соответствует значению Ду 16 мм).
М — тип управления: ручное, с фиксацией позиций.
02 — вариант конструктивного исполнения монтажного узла (нижнее присоединение).
УХЛ4 — климатическое исполнение и категория размещения: для умеренного и холодного климата, работа в помещениях с нерегулируемыми климатическими условиями.

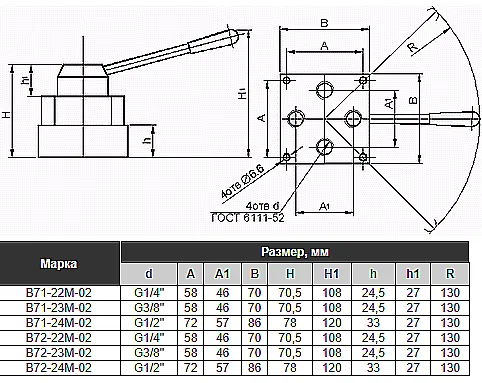

Присоединительные и монтажные размеры
Для успешного монтажа пневмораспределителя кранового В72-24М-02 УХЛ4 необходимо учитывать его установочные габариты. Устройство монтируется на плоскую поверхность (плиту) через четыре резьбовых отверстия G1/2", расположенных на нижней плоскости. Межосевые расстояния между отверстиями стандартизированы. При замене импортного аналога необходимо в первую очередь сверять не только тип резьбы, но и этот монтажный рисунок, а также общую высоту устройства с учетом хода рукоятки.
Варианты оформления заказа
Для заказа необходимо указать полное наименование изделия. Примеры типовых запросов:
1. Базовая поставка: «Пневмораспределитель крановый В72-24М-02 УХЛ4, бренд ГИДРАВЛИК, 1 шт.».
2. Заказ с ЗИП: «Пневмораспределитель В72-24М-02 УХЛ4 в количестве 3 шт. и ремонтный комплект к нему — 2 шт.».
3. Запрос на аналог: «Подбор аналога пневмораспределителя 4/3, G1/2", Ду 16, с закрытым центром, для замены импортной модели». При необходимости наши специалисты проконсультируют по совместимости.
Оформить заявку можно напрямую через наш сайт. Компания ГИДРАВЛИКА организует доставку пневмораспределителя кранового В72-24М-02 УХЛ4 в любой город России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Ответы на ключевые вопросы по эксплуатации
1. Как выбрать между моделями серий В72 и В71 для конкретной задачи?
Основной критерий — требуемое состояние системы в нейтральном режиме. Если необходимо зафиксировать привод (например, удержать груз или положение пресса), незаменим пневмораспределитель крановый В72-24М-02 УХЛ4 с его схемой «закрытый центр». Если нужно, чтобы цилиндр мог свободно перемещаться при отсутствии сигнала, выбирается модель серии В71 со схемой «открытый центр».
2. Каковы реальные сроки доставки по России и наличие на складе?
Данная модель часто присутствует на московском складе. При наличии отгрузка осуществляется в течение 1-2 рабочих дней. Срок транспортировки до конечного склада в регионе зависит от выбранной транспортной компании и расстояния, обычно составляя от 2 до 7 дней.
3. Можно ли использовать распределитель в неотапливаемом ангаре или на улице под навесом?
Да, климатическое исполнение УХЛ4 прямо предусматривает работу в условиях нерегулируемого климата в помещениях, включая низкие температуры до –40°C. Однако при установке на открытом воздухе необходимо защитить устройство от прямого воздействия осадков и солнечной радиации, предусмотреть короб или кожух.
4. Как проверить совместимость В72-24М-02 с существующей импортной гидростанцией?
Необходимо сопоставить три ключевых параметра: схему распределения (4/3, closed center), тип и размер присоединения (G1/2"), а также габаритные и монтажные размеры. Наши инженеры готовы оказать помощь в подборе и предоставить чертежи для сверки. Часто пневмораспределитель крановый В72-24М-02 УХЛ4 становится прямозаменимым аналогом для многих европейских производителей.
Заключение и условия сотрудничества
Выбирая пневмораспределитель крановый В72-24М-02 УХЛ4 производства бренда ГИДРАВЛИК, вы получаете надежный, соответствующий отечественным стандартам промышленный компонент с продуманной логикой работы. Поставки осуществляются компанией ГИДРАВЛИКА, которая гарантирует качество продукции, предоставляет техническую документацию и консультации по подбору. Мы обеспечиваем оперативную доставку во все регионы Российской Федерации и страны СНГ. Для получения коммерческого предложения, уточнения характеристик или оформления заказа воспользуйтесь формой обратной связи на нашем сайте или свяжитесь с нами через раздел Контакты.
