Назначение и описание изделия
Модель представляет собой четырёхлинейный трёхпозиционный золотниковый клапан с ручным переключением для систем промышленной пневмоавтоматики, производимый под маркой ГИДРАВЛИК. Основная функция – управление потоками сжатого воздуха: направление, распределение, перекрытие и сброс давления из исполнительных механизмов. В центральной позиции аппарат обеспечивает безопасную разгрузку пневмоцилиндров или пневмомоторов, соединяя их рабочие полости с атмосферой.
Совместимость устройства с широким спектром промышленного оборудования, включая станки, прессы и стендовые установки, делает его универсальным компонентом для сервисных и производственных задач. Исполнение УХЛ4 гарантирует работоспособность в климатических условиях, характерных для большинства регионов России.
Габариты, вес и коды
Для корректного проектирования монтажного места требуется учитывать присоединительные и габаритные размеры оборудования. Пневмораспределитель крановый В71-24А отличается умеренными размерами, что облегчает его интеграцию в существующую пневматическую магистраль. Вес модели составляет 0,9 кг. Подробные параметры приведены в таблице.
| Параметр | Значение | Комментарий |
|---|
| Габаритные размеры, мм | 86×78×115 | Для исполнения с нижним подключением |
| Масса, кг | 0,9 | Без упаковочных материалов |
| Код ТН ВЭД | 8481 20 000 0 | Клапаны распределительные для трубопроводов |
| Присоединительная резьба | К1/2" | Коническая, ГОСТ 6111-52 |

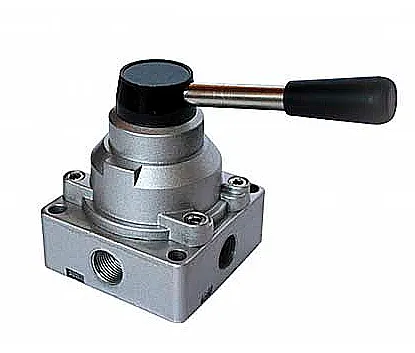

Рис. 1: Общий вид пневмораспределителя кранового В71-24А с указанием зоны ручного переключения.
В цеху один слесарь жалуется другому: «Опять этот пневмораспределитель крановый В71-24А прищемил руку между портами». Второй, не отрываясь от схемы: «Может, он просто в центральную позицию просится, чтобы давление сбросить?»
Технические параметры и характеристики
Рабочие показатели непосредственно влияют на производительность и надёжность всей системы. Ниже представлены детальные данные по пневмораспределителю крановому В71-24А.
| Характеристика | Техническое значение |
|---|
| Тип управления и схема | Ручное, золотниковый, 4/3 линий/позиций |
| Рабочее давление (номинальное) | 1,0 МПа (10 бар) |
| Диапазон температур эксплуатации | От -40°C до +50°C (УХЛ4) |
| Тип рабочей среды | Сжатый воздух, очищенный до 10-го класса (ГОСТ 17433-80) |
| Присоединительные размеры | Коническая резьба К1/2" |
| Условный проход (Ду) | 16 мм |
| Масса аппарата | 0,9 кг |
| Пропускная способность (Kv) | 3,6 м³/ч |
| Усилие переключения | не более 39,2 Н |
| Утечка воздуха из-под золотника | не выше 500 см³/мин |
| Ресурс работы (90% наработки на отказ) | не менее 4×10⁵ циклов |
| Требования к смазке среды | Распылённое масло (10–35 мм²/с), 2–4 капли/м³ |
Рис. 2: Условное обозначение и схема подключения пневмораспределителя кранового В71-24А.
Преимущества и особенности эксплуатации
- Снижение простоев за счёт высокой ремонтопригодности и простоты обслуживания.
- Расширение ресурса оборудования благодаря качественным материалам и сбалансированной конструкции.
- Удобство установки – выбор между нижним (В71-24А) и боковым (АВ71-24А) подключением.
- Стабильность давления и точное позиционирование за счёт минимальных внутренних утечек.
- Совместимость с типовыми элементами промышленных пневмосистем российского и импортного производства.
Принцип работы в составе пневматической системы
Функционирование пневмораспределителя кранового В71-24А основывается на осевом перемещении золотника в корпусе. Сжатый воздух от компрессора или ресивера подаётся на входной порт P. При ручном переводе рукоятки золотник смещается, перенаправляя поток в порт A или B, подавая питание на одну из полостей цилиндра или мотора. Одновременно противоположный порт потребителя соединяется с выпускной линией R. В нейтральной средней позиции порты A и B сообщаются с атмосферой через R, обеспечивая сброс давления и полный останов привода. Такая структура повышает безопасность эксплуатации.
Температурный режим и срок службы
Допустимый температурный режим эксплуатации составляет от -40°C до +50°C. Устройство рассчитано на продолжительный режим работы (S1) с циклическими переключениями. На ресурс свыше 400 000 циклов напрямую влияют параметры рабочей среды: качество её фильтрации, содержание масла и отсутствие конденсата. Регулярное сервисное обслуживание, включая замену уплотнений и очистку фильтров, позволяет значительно увеличить межремонтный период ресурса работы.
Области применения на оборудовании
Данный пневмораспределитель крановый В71-24А применяется в составе пневматических систем различного промышленного оборудования. Типичные области включают:
Обрабатывающая промышленность: металлорежущие и деревообрабатывающие станки (управление зажимами, податчиками).
Машиностроение: прессовое и штамповочное оборудование, конвейерные системы сборки.
Упаковка и пищепром: автоматика для фасовки, дозирования и упаковки продукции.
Испытательное оборудование: стенды для проверки давления, лабораторные установки.
Гидравлические и пневматические стенды на ремонтных предприятиях.
Состав ремонтного комплекта и часто заменяемые узлы
Для планового и восстановительного ремонта изделия используется ремкомплект, включающий наиболее подверженные износу детали. Их перечень приведён в таблице.
| Наименование детали / комплекта | Назначение и условие замены |
|---|
| Комплект уплотнительных колец (сальников) золотника | Восстановление герметичности при истирании от трения |
| Уплотнения штока управления | Устранение утечек в месте выхода рукоятки |
| Возвратные пружины (если предусмотрены конструкцией) | Замена при потере упругости |
| Золотник (плунжер) распределителя | При механическом повреждении или значительном износе каналов |
| Крепёжные и фиксирующие элементы | Штифты, кольца для сборки и фиксации |
Профилактическая замена уплотнений каждые 100 000–150 000 циклов предотвращает внезапные отказы системы.
Типичные ошибки при подборе модели
- Выбор по типу резьбы без учёта номинального расхода (Kv) и рабочего давления.
- Пренебрежение требованием к классу чистоты воздуха и смазке, что сокращает ресурс работы.
- Игнорирование климатического исполнения, если монтаж планируется в неотапливаемых помещениях.
- Подключение среды, отличающейся от сжатого воздуха, на которое устройство не рассчитано.
Расшифровка условного обозначения модели
В обозначении модели В71-24А УХЛ4 заложены её ключевые параметры:
В – серия крановых распределителей.
71 – условный номер гидравлической схемы (4/3 с сообщением потребителя с атмосферой).
24 – цифровой индекс, соответствующий условному проходу 16 мм.
А – обозначение типа присоединительной резьбы (коническая К).
УХЛ4 – климатическое исполнение по ГОСТ 15150.
Габаритные и присоединительные размеры для монтажа
При подключении пневмораспределителя кранового В71-24А к существующей магистрали необходимо сверить посадочные размеры и расположение портов. Исполнение с нижним подключением (В71-24А) имеет четыре резьбовых отверстия в нижней плоскости. Для бокового варианта (АВ71-24А) порты расположены на боковой грани, что актуально при боковом подводе труб. Рекомендуется использовать уплотнительные ленты или нити, соответствующие давлению до 10 бар.
Рис. 3: Иллюстрация базовых присоединительных и габаритных параметров пневмораспределителя.
Примеры оформления заказа на оборудование
Для корректного заказа рекомендуется указывать полное технологическое наименование изделия и требуемые опции:
Пример 1. Базовая модель: Пневмораспределитель крановый В71-24А УХЛ4, нижнее подключение К1/2".
Пример 2. Исполнение для бокового монтажа: Пневмораспределитель крановый АВ71-24А УХЛ4, боковое подключение К1/2".
Пример 3. Комплексный заказ: Пневмораспределитель крановый В71-24А с ремонтным комплектом.
Для уточнения технических деталей, наличия и формирования заявки свяжитесь со специалистами через форму на сайте.
Часто задаваемые вопросы (FAQ)
Как корректно подобрать модификацию по давлению, расходу и типу подключения?
Основные критерии: номинальное давление системы (до 1 МПа), требуемая пропускная способность (Kv ≥ 3,6 м³/ч) и удобство монтажа (нижнее В71-24А или боковое АВ71-24А подключение). Рабочая среда – только сжатый воздух.
Какие сроки поставки в регионы России и наличие на складе?
Отгрузка производится с центральных складов в Москве и крупнейших городах в течение 1-2 рабочих дней. Транзит по России и странам СНГ организуется в зависимости от удалённости региона и выбранной транспортной компании.
Каковы условия эксплуатации на открытой площадке или в условиях низких температур?
Допустимый температурный диапазон для работы пневмораспределителя кранового составляет от -40°C до +50°C (УХЛ4). Критически важно обеспечить очистку воздуха от влаги и твёрдых частиц и подачу масла в правильной концентрации.
Возможна ли совместимость с импортным оборудованием и подбор аналога?
Да, устройство функционально совместимо с импортными аналогами 4/3. Для подключения требуется адаптер на резьбу К1/2". Специалисты компании помогут подобрать полный аналог по техническим параметрам к вашей системе.
Приобретая пневмораспределитель крановый В71-24А от российского бренда ГИДРАВЛИК, вы получаете проверенное решение для контроля пневматических систем. Наша компания, ГИДРАВЛИКА, обеспечивает комплексное снабжение промышленных предприятий, предлагая гарантийное и сервисное обслуживание, техническую консультацию и помощь в подборе аналогов. Мы осуществляем оперативную доставку во все регионы России – в города Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие, а также в страны СНГ. Для получения подробной информации или оформления заказа обратитесь через сайт https://777-gidra.ru или перейдите в раздел Контакты.
