Пневмораспределитель В71-22М-02: купить крановый 4/3 с доставкой по РФ
Пневмораспределитель В71-22М-02 – это надежный четырехлинейный трехпозиционный клапан с ручным управлением, предназначенный для управления потоками сжатого воздуха в пневматических системах. Это устройство, известное как крановый пневмораспределитель, отличается нижним резьбовым подключением и исполнением УХЛ4, что обеспечивает его стабильную работу в широком диапазоне температур. Выбирая данный пневмораспределитель В71-22М-02, вы получаете оборудование российского производства, полностью соответствующее требованиям ГОСТ, от проверенного бренда ГИДРАВЛИК.
Описание и назначение пневмораспределителя В71-22М-02
Основное назначение пневмораспределителя В71-22М-02 – изменение направления потока рабочей среды в пневмоприводах станков, прессов, упаковочного и другого промышленного оборудования. Данная модель, пневмораспределитель В71-22М-02, относится к типу "4/3" (четыре линии, три позиции). В средней позиции все каналы потребителя сообщаются с атмосферой, что обеспечивает безопасную остановку механизмов. Это ключевая особенность, делающая пневмораспределитель В71-22М-02 востребованным в системах, где важна безопасность.
Габариты, вес и код ТН ВЭД
Габаритные размеры и вес пневмораспределителя В71-22М-02 позволяют легко интегрировать его в компактные пневмосистемы. Устройство отличается малыми присоединительными размерами и оптимальной массой для удобного монтажа в любом пространственном положении.
| Параметр |
Значение |
| Масса, кг, не более |
0,90 |
| Присоединительный размер (резьба) |
G1/4" |
| Габаритные размеры (приблизительно), мм |
Длина ~120, ширина ~60, высота ~90 |
| Код ТН ВЭД |
8481 20 000 0 (Пневматические распределители) |
Инженер настраивает сложную пневмосистему. Коллега спрашивает: "Что у тебя там за звезда?" – "Это не звезда, это пневмораспределитель В71-22М-02. Он так красиво переключается, что можно смотреть бесконечно".
Технические характеристики В71-22М-02
Технические параметры определяют область применения и надежность устройства. Пневмораспределитель В71-22М-02 рассчитан на работу в системах со сжатым воздухом, соответствующим определенным стандартам очистки.
| Параметр |
Значение |
| Тип распределителя / Схема |
Крановый, 4/3 (четыре линии, три позиции) |
| Рабочее давление, МПа (бар) |
До 1,0 МПа (10 бар) |
| Условный проход (Ду), мм |
6 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-80 |
| Присоединительные размеры (резьба) |
G1/4" (нижнее подключение по ГОСТ 6111-52) |
| Пропускная способность, Kv, м³/ч, не менее |
0,8 |
| Диапазон рабочих температур, °C |
от –40 до +50 (исполнение УХЛ4 по ГОСТ 15150) |
| Усилие переключения, Н (кгс), не более |
39,2 (4) |
Принцип работы пневмораспределителя
Принцип действия пневмораспределителя В71-22М-02 основан на повороте рукоятки, которая смещает золотник внутри корпуса. В зависимости от позиции (левая, средняя, правая) меняется конфигурация каналов: подача воздуха к потребителю, соединение с атмосферой для сброса давления или блокировка. Средняя позиция, при которой все полости сообщаются с атмосферой, обеспечивает безопасный останов оборудования. Этот надежный пневмораспределитель В71-22М-02 гарантирует четкое и однозначное переключение.
Температурный режим и срок службы
Благодаря исполнению УХЛ4, пневмораспределитель В71-22М-02 сохраняет работоспособность в диапазоне температур от –40°C до +50°C. Срок службы устройства напрямую зависит от условий эксплуатации: чистоты воздуха, наличия масляной аэрозоли и корректности монтажа. При соблюдении требований производителя ресурс составляет несколько сотен тысяч циклов переключения.
Область применения и совместимое оборудование
Пневмораспределитель В71-22М-02 находит применение в различных отраслях промышленности. Его используют в малогабаритных пневмосистемах, станках с ЧПУ, упаковочных автоматах, прессах, испытательных стендах и системах промышленной автоматики. Нижнее подключение делает этот пневмораспределитель В71-22М-02 идеальным для монтажа в условиях ограниченного пространства.
Ремкомплект и запасные части
Для поддержания работоспособности рекомендуется иметь ремкомплект. Чаще всего изнашиваются уплотнительные элементы золотника.
| Наименование |
Примечание |
| Комплект уплотнений (кольца, манжеты) |
Для восстановления герметичности |
| Поворотный золотник |
Основная рабочая часть, подверженная износу |
| Ручка управления |
При механическом повреждении |
| Корпусные прокладки |
Редко, но возможна замена |
Условное обозначение модели
Маркировка В71-22М-02 расшифровывается следующим образом: В71 – серия крановых распределителей; 22 – условный проход 6 мм и тип управления (ручное); М – модернизированное исполнение; 02 – вариант исполнения с нижним подключением. Цифра "02" в конце обозначения пневмораспределителя В71-22М-02 указывает на нижнее присоединение.
Габаритные и присоединительные размеры
Для корректного монтажа важно знать точные размеры устройства. Ниже представлены изображения с описанием.

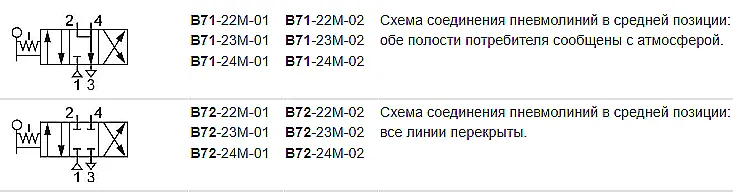

Рис. 1: Схема подключения и габаритные размеры пневмораспределителя В71-22М-02.
|
Рис. 2: Внешний вид пневмораспределителя В71-22М-02 с маркировкой бренда ГИДРАВЛИК.
|
Примеры заказа и артикулы
При заказе укажите полное обозначение: Пневмораспределитель В71-22М-02 УХЛ4. Для комплектации системы также могут потребоваться дополнительные компоненты, такие как фитинги, шланги, фильтры и глушители, которые можно приобрести на сайте 777-gidra.ru.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию пневмораспределителя В71-22М-02?
Ключевой критерий – тип подключения. Модель В71-22М-02 имеет нижнее резьбовое присоединение G1/4". Если в вашей системе требуется боковой подвод, рассмотрите модификацию В71-22М-01. Также учитывайте требуемое рабочее давление (до 1.0 МПа) и климатическое исполнение УХЛ4.
Каковы сроки поставки и доставки?
Пневмораспределитель В71-22М-02 поставляется со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Сроки поставки в регионы России и страны СНГ зависят от выбранной транспортной компании и составляют от 2 до 10 рабочих дней.
Каковы условия эксплуатации для долгого срока службы?
Для обеспечения заявленного ресурса пневмораспределителя В71-22М-02 необходимо соблюдать требования к рабочей среде: использовать сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-80, с добавлением масляной аэрозоли (1-2 капли на 1 м³). Температура окружающей среды должна быть в пределах от -40°C до +50°C.
Совместим ли В71-22М-02 с моим существующим оборудованием?
Пневмораспределитель В71-22М-02 совместим с большинством промышленного пневмооборудования, работающего при давлении до 10 бар. Для интеграции проверьте соответствие схемы (4/3), тип управления (ручное), присоединительную резьбу (G1/4") и климатические условия (УХЛ4). При необходимости наши специалисты готовы проконсультировать.
Выбирая пневмораспределитель В71-22М-02, вы приобретаете надежный продукт от бренда ГИДРАВЛИК, поставляемый компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции ГОСТ, оперативную доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и странам СНГ, а также техническую поддержку по подбору и эксплуатации оборудования.
