Пневмораспределитель В72-24М-01 представляет собой четырёхлинейный трёхпозиционный золотниковый клапан, оснащённый рукояткой управления. Данное устройство предназначено для распределения и управления потоками сжатого воздуха в промышленных пневматических контурах. Его ключевая задача — обеспечить безопасную работу оборудования за счёт схемы с закрытыми центрами в нейтральном положении, что гарантирует полную блокировку всех линий.
Описание и назначение
Изделие предназначено для интеграции в пневмосистемы станков, прессового оборудования и автоматических линий, где требуется точное и надежное направление рабочей среды к исполнительным механизмам, преимущественно пневмоцилиндрам двустороннего действия.
Габариты, масса и коды
Пневмораспределитель В72-24М-01 отличается компактными размерами, облегчающими его монтаж. Для таможенного оформления используется унифицированный код ТН ВЭД.
| Параметр |
Значение |
| Габаритные размеры (ДxШxВ), мм |
~120 х 80 х 100 |
| Масса (нетто), кг, не более |
0,90 |
| Код ТН ВЭД |
8481 80 990 0 |
Технический анекдот
Проектировщик объясняет заказчику схему: «Здесь у нас стоит пневмораспределитель В72-24М-01, он в нейтрали блокирует все линии, так что система встанет колом». Заказчик глядит на чертёж и спрашивает: «А инженеру своему зарплату в нейтрали тоже блокируете?»
Основные технические характеристики
Эксплуатационные параметры пневмораспределителя В72-24М-01 обеспечивают его стабильную работу в типовых промышленных условиях.
| Характеристика |
Значение |
| Номинальное рабочее давление (МПа / бар) |
1,0 / 10 |
| Допустимый температурный диапазон (°C) |
-40 ... +50 (исполнение УХЛ4) |
| Тип рабочей среды |
Сжатый воздух, очистка не грубее класса 10 по ГОСТ 17433-80 |
| Присоединительные размеры (резьба портов) |
G 1/2" (трубная цилиндрическая по ГОСТ 6111-52) |
| Масса, кг, не более |
0,90 |
| Условный проход (Ду), мм |
16 |
| Пропускная способность (Kv), м³/ч, не менее |
3,6 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя В72-24М-01 позволяет получить ряд важных эксплуатационных преимуществ:
- Повышенная безопасность. Схема золотника 4/3 с закрытыми центрами гарантирует отсутствие самопроизвольного срабатывания приводов при простое, так как все каналы надежно изолированы.
- Высокий ресурс работы. Конструкция из качественных материалов и точная обработка трущихся пар обеспечивают длительный срок службы даже при интенсивной циклической нагрузке.
- Универсальность подключения. Стандартная резьба G1/2" позволяет легко интегрировать оборудование в большинство существующих промышленных пневмосистем без дополнительных переходников.
- Стабильность работы в широком температурном диапазоне. Климатическое исполнение УХЛ4 допускает эксплуатацию как в отапливаемых цехах, так и в неотапливаемых помещениях.
- Удобство монтажа и обслуживания. Компактные размеры и доступность ремкомплектов упрощают установку и регламентные работы.
Принцип действия
Работа пневмораспределителя В72-24М-01 построена на перемещении цилиндрического золотника внутри расточки корпуса. При внешнем воздействии на рукоятку золотник смещается, изменяя конфигурацию соединений между четырьмя основными линиями: питания (P), двух рабочих (A и B) и слива (T). В левом или правом положении поток воздуха направляется от источника к соответствующему потребителю. Главной особенностью является нейтральная позиция, при которой золотник герметично перекрывает все каналы, полностью останавливая движение рабочей среды.

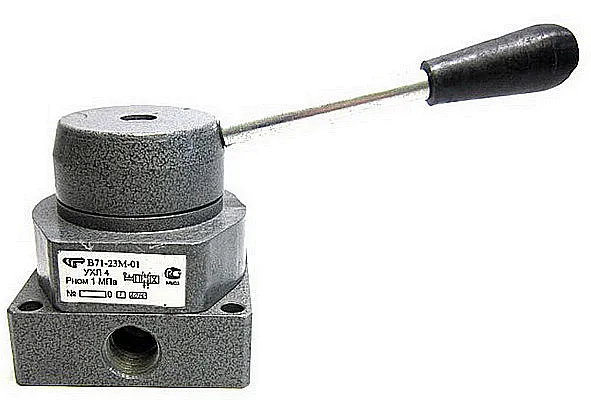

Рис. 1: Пневмораспределитель В72-24М-01. Полный обзор модели с ручным управлением и маркировкой.
Температурный режим и срок службы
Заявленный ресурс пневмораспределителя В72-24М-01 достигается при соблюдении условий эксплуатации. Устройство рассчитано на непрерывную и циклическую работу в интервале от -40°C до +50°C. Ключевыми факторами, влияющими на долговечность, являются качество подготовки воздуха (обязательна фильтрация), наличие лёгкой смазки типа масляного тумана и отсутствие механических перегрузок. При корректном обслуживании количество циклов переключения может превышать несколько сотен тысяч.
Сферы применения и совместимое оборудование
Данная модель находит применение в разнообразных отраслях промышленности для точного управления пневмоприводами. Пневмораспределитель В72-24М-01 часто используется на следующем оборудовании:
- Гидравлические и пневматические прессы, штамповочное и ковочное оборудование.
- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные) с пневмозажимами и системами подачи СОЖ.
- Автоматические упаковочные и фасовочные линии.
- Литейные машины и манипуляторы.
- Строительная и дорожная техника с пневматическими системами управления.
- Системы автоматизации и аварийной остановки технологических процессов.
Состав ремкомплекта и типовые неисправности
Для поддержания работоспособности рекомендуется использовать оригинальные запчасти. В таблице приведён примерный состав ремкомплекта для пневмораспределителя В72-24М-01.
| Наименование элемента |
Функция и признаки износа |
| Уплотнительные кольца (манжеты) золотника |
Обеспечивают герметичность в расточке корпуса. Износ ведет к росту внутренней утечки воздуха. |
| Уплотнения штока рукоятки |
Предотвращают утечку по оси управления. Повреждение вызывает подсос или утечку в месте штока. |
| Возвратные (центрирующие) пружины |
Фиксируют золотник в нейтральном положении. Ослабление или поломка приводят к невозврату в "ноль". |
Наиболее распространённые проблемы, связанные с эксплуатацией, — это заедание золотника из-за загрязнений или отсутствия смазки, а также повышенная утечка, вызванная износом уплотнительных элементов.
Типичные ошибки при подборе
Во избежание проблем с монтажом и работой рекомендуем не допускать следующих распространённых ошибок:
- Подбор только по типу резьбы. Ориентация исключительно на присоединительные размеры (G1/2") без учёта требуемого расхода (пропускной способности) и давления (до 10 бар) может привести к неэффективной работе системы.
- Игнорирование типа нейтрали. Использование модели со сливом в атмосферу в нейтрали (например, серии В71) там, где критична полная блокировка, создаёт угрозу безопасности.
- Пренебрежение требованием к чистоте воздуха. Установка пневмораспределителя В72-24М-01 в систему без фильтра влагомаслоотделителя ускоряет износ и сокращает ресурс.
- Выход за температурный диапазон. Эксплуатация при температурах ниже -40°C или выше +50°C может привести к растрескиванию уплотнений или заклиниванию.
Расшифровка условного обозначения модели
Маркировка В72-24М-01 содержит полную информацию об устройстве:
- В — распределитель золотниковый.
- 72 — номер гидравлической (пневматической) схемы: 4 линии, 3 позиции, тип золотника с закрытыми центрами.
- 24 — конструктивное исполнение (условный проход 16 мм, ручное управление).
- М — модернизированная версия.
- 01 — порядковый номер исполнения.
- УХЛ4 — климатическое исполнение и категория размещения (для работы в макроклиматических районах с умеренным и холодным климатом, в закрытых помещениях).
Габаритные и подключений
Точные монтажные размеры необходимы для размещения устройства на плите или в шкафу управления. Обратите внимание на взаимное расположение резьбовых портов, которые промаркированы согласно схеме Р-А-В-Т.
Рис. 2: Схема расстановки портов и габаритных размеров для проектирования.
|
Рис. 3: Фотография модели в ракурсе, удобном для визуальной проверки портов подключения.
|
Примеры заказа
Для заказа укажите точное обозначение модели:
- Базовая поставка: Пневмораспределитель В72-24М-01 УХЛ4, бренд ГИДРАВЛИК.
- Заказ с дополнительным ремкомплектом: Пневмораспределитель В72-24М-01 УХЛ4 + ремонтный комплект РК-В72.
- Оптовый заказ на партию для комплектации станков: Пневмораспределитель В72-24М-01 УХЛ4, 10 шт.
Поскольку пневмораспределитель В72-24М-01 является специализированным устройством с фиксированными параметрами, основные варианты его исполнения связаны с комплектацией (например, наличие крепежа, ремкомплекта). Для получения коммерческого предложения или подбора аналога свяжитесь с нашими специалистами через Контакты или оставьте запрос.
Часто задаваемые вопросы (FAQ)

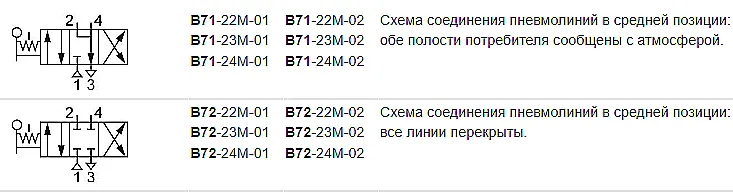

Чем отличается пневмораспределитель В72-24М-01 от моделей типа В71?
Ключевое отличие, помимо конструктивных нюансов, — тип нейтральной позиции. У пневмораспределителя В72-24М-01 в нейтрали все четыре линии (питание, оба потребителя, выхлоп) герметично закрыты (схема 4/3 с закрытыми центрами). У моделей серии В71 в нейтрали линии потребителей, как правило, соединены с выхлопом, что не гарантирует удержания давления в силовых цилиндрах.
Осуществляете ли вы доставку пневмораспределителя В72-24М-01 в мой регион?
Да, наша компания организует поставки данной продукции по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы, а также в страны СНГ. Стоимость и сроки доставки зависят от адреса и согласуются при оформлении заказа.
Требуется ли специальная подготовка воздуха для В72-24М-01?
Да, это критически важно. В соответствии с техническими характеристиками, рабочая среда для пневмораспределителя В72-24М-01 должна быть очищена не грубее 10 класса по ГОСТ 17433-80. Желательна подача вместе со сжатым воздухом лёгкой смазки в виде масляного тумана для продления ресурса уплотнений и золотника.
Возможна ли замена импортного аналога на ваш пневмораспределитель В72-24М-01?
Чаще всего — да, при совпадении ключевых параметров: схемы (4/3, закрытый центр), условного прохода, пропускной способности (~3,6 м³/ч) и максимального давления (до 1,0 МПа). Наши специалисты готовы провести анализ технического задания и подтвердить совместимость. Пневмораспределитель В72-24М-01 с резьбой G1/2" успешно заменяет ряд импортных моделей.
