Пневмораспределитель В72-22М-01 УХЛ4 — промышленный пневмоклапан золотникового типа с четырьмя линиями и тремя позициями. Данная модель, произведённая в России под брендом ГИДРАВЛИК, предназначена для ручного распределения потоков сжатого воздуха в стационарном технологическом оборудовании. Основная функция — управление направлением движения пневмоцилиндров и моторов с возможностью фиксации в нейтральном состоянии.
Устройство выделяется надёжной конструкцией с латунным корпусом, обеспечивающей блокировку давления в центральном положении. Область применения пневмораспределителя В72-22М-01 охватывает прессовое, станкостроительное и упаковочное оборудование, автоматизированные линии и системы аварийного отключения, где требуется гарантированная остановка исполнительных механизмов.
Габариты, вес и присоединительные параметры
Пневмораспределитель В72-22М-01 отличается компактными размерами, что упрощает его интеграцию в существующие пневмомагистрали или монтаж на панели управления с ограниченным свободным пространством. Изделие имеет боковое подключение с трубной резьбой стандартного размера. Код ТН ВЭД данной продукции — 8481 80 000 0.
Ниже приведены основные габаритные и присоединительные размеры для сверки со схемой монтажа.
| Параметр | Значение |
|---|
| Присоединительный размер, резьба | G 1/4" (по ГОСТ 6111-52) |
| Длина габаритная, мм, max | 120 |
| Ширина габаритная, мм, max | 65 |
| Высота габаритная, мм, max | 85 |
| Вес (масса) нетто, кг, max | 0,90 |
| Код ТН ВЭД | 8481 80 000 0 (Арматура для трубопроводов) |
Заходит как-то новый мастер на участок и спрашивает: «Что за оборудование такое?». Ему отвечают старожилы: «Да это пневмораспределитель В72-22М-01… Он золотниковый – золотой наш! Ручкой повернёшь — поток воздушный тупо пойдёт».
Основные технические параметры и характеристики
Эксплуатационные возможности пневмораспределителя В72-22М-01 определяются набором ключевых технических характеристик. Модель рассчитана на работу с очищенным воздухом, что позитивно влияет на ресурс работы внутренних уплотнений.
| Параметр | Значение / Кондиция |
|---|
| Тип и схема подключения | 4/3 (четыре линии, три позиции, закрытые центры) |
| Номинальное рабочее давление | до 1,0 МПа (≈10 бар, ≈145 psi) |
| Рабочий диапазон температур | от минус 40 °C до плюс 50 °C |
| Тип рабочей среды и требования | Сжатый воздух, очищенный не ниже 10-го класса по ГОСТ 17433-80 |
| Размеры для подключения | Резьба G 1/4", боковой монтаж |
| Производительность (пропускная способность, Kv), min | 0,8 м³/ч |
| Предельное усилие переключения рукоятки, Н, max | 39,2 |
| Масса общая, кг, max | 0,90 |

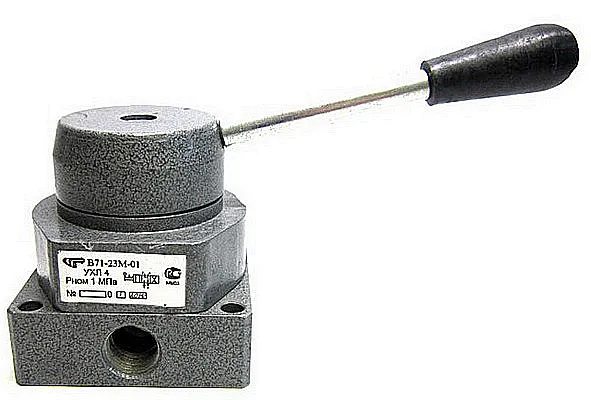

Рис. 1: Внешний вид пневмораспределителя В72-22М-01. Отчётливо видны маркировка, рукоятка кранового типа и боковые порты с резьбой G 1/4".Преимущества и особенности эксплуатации
Выбор в пользу пневмораспределителя В72-22М-01 обусловлен рядом технических и эксплуатационных преимуществ для сервисных и производственных предприятий.
- Снижение рисков и простоев: Схема с закрытыми центрами в нейтрали надежно блокирует воздух в полостях цилиндра, предотвращая самопроизвольное движение рабочего органа, что критически важно для прессов и подъёмных механизмов.
- Увеличение ресурса системы: Золотниковая конструкция и латунный корпус обеспечивают высокую износостойкость и стабильность работы в условиях вибрации, характерных для оборудования с циклической нагрузкой.
- Удобство монтажа и обслуживания: Компактные размеры и стандартное боковое резьбовое подключение G 1/4" упрощают установку пневмораспределителя В72-22М-01 в существующие контуры без необходимости переделки магистралей.
- Стабильность управления давлением: Прямое ручное управление обеспечивает точное позиционирование золотника и, как следствие, предсказуемое перераспределение потоков, что повышает точность работы всей пневмосистемы.
- Универсальная совместимость: Соответствие общепринятым нормам по присоединительным размерам, давлению и типу среды делает эту модель взаимозаменяемым компонентом для широкого парка отечественного и импортного оборудования.
Принцип действия и конструкция
Работа пневмораспределителя В72-22М-01 основана на осевом перемещении цилиндрического золотника внутри расточки корпуса. При повороте рукоятки оператором золотник смещается вдоль своей оси, совмещая различные кольцевые канавки на его поверхности с подводящими (P), рабочими (A, B) и сливным (T) отверстиями в корпусе. В средней (нейтральной) позиции золотник полностью перекрывает пути между всеми портами, обеспечивая гидравлическую (в данном случае пневматическую) блокировку. Подобная конструкция гарантирует отсутствие утечек в нейтрали и исключает необходимость в дополнительных запорных элементах для фиксации положения цилиндра.
Условия эксплуатации, температурный режим и срок службы
Пневмораспределитель В72-22М-01 предназначен для эксплуатации в непрерывном и циклическом режимах. Климатическое исполнение УХЛ4 позволяет использовать устройство в неотапливаемых производственных помещениях в регионах с умеренным и холодным климатом. Допустимый диапазон температур от минус 40 °C до плюс 50 °C охватывает большинство промышленных условий в России.
Расчётный ресурс работы изделия составляет десятки тысяч циклов переключения. Основными факторами, влияющими на фактический срок службы, являются:
- Качество и фильтрация рабочей среды: Соблюдение требований к чистоте воздуха (не ниже 10-го класса) является обязательным условием. Наличие абразивных частиц, конденсата или масляного тумана низкого качества ускоряет износ уплотнений и поверхности золотника.
- Соблюдение номинального рабочего давления: Превышение давления выше 1,0 МПа может привести к деформации уплотнительных элементов и увеличению усилия переключения.
- Регулярность сервисного обслуживания: Периодическая проверка состояния уплотнений, очистка фильтров тонкой очистки и подача смазки в систему увеличивают межремонтный интервал.
Область применения и оборудование
Пневмораспределитель В72-22М-01 используется в качестве управляющего элемента в составе пневматических гидростанций и насосных групп для различных типов техники. Модель востребована в следующих отраслях и на оборудовании:
- Металлообработка: Прессы, гильотинные ножницы, штамповочные автоматы, ковочные молоты, где требуется управление зажимными и подающими механизмами.
- Станкостроение: Вспомогательные узлы станков с ЧПУ (зажим патрона, смена инструмента, открытие защитных кожухов), координатные столы.
- Промышленная автоматизация: Робототехнические комплексы, манипуляторы, автоматические упаковочные и фасовочные линии.
- Строительная и спецтехника: Системы управления вспомогательными операциями (стопоры, фиксаторы) на стационарных установках.
- Деревообработка: Оборудование для раскроя и прессования древесных плит.
Состав ремонтного комплекта и типовые изнашиваемые детали
Для поддержания работоспособности пневмораспределителя В72-22М-01 в условиях высокой цикличности может потребоваться замена уплотнений. Их износ проявляется в увеличении утечек воздуха в нейтральном положении или потере давления на исполнительном механизме.
| Наименование запчасти (ремкомплект) | Функция и условия износа |
|---|
| Уплотнительные кольца (манжеты) золотника | Обеспечивают герметизацию между расточкой корпуса и золотником. Изнашиваются под воздействием абразивных примесей в воздухе и при недостатке смазки. |
| Уплотнение штока (вала) управления | Предотвращает утечку из полости корпуса вдоль оси рукоятки. Ресурс снижается при частых переключениях и воздействии экстремальных температур. |
| Возвратный пружинный элемент | Фиксирует золотник в нейтральном положении. Может потерять упругость при многократных циклах или механических перегрузках. |
| Золотник (плунжер) в сборе | Основной распределяющий элемент. Редко выходит из строя, но может потребовать замены при значительном износе рабочих поверхностей или коррозии. |
Типичные ошибки при подборе и монтаже
- Выбор по резьбе без учёта расхода: Подключение устройства к линии с расходом, значительно превышающим пропускную способность (Kv 0,8 м³/ч), приводит к большим потерям давления и неэффективной работе исполнительных механизмов.
- Игнорирование температурного диапазона: Установка пневмораспределителя В72-22М-01 в зоне с постоянной температурой выше +50°C (например, рядом с нагревательными элементами) или ниже -40°C без дополнительного обогрева приведет к потере эластичности уплотнений и отказу.
- Несоответствие типа рабочей среды: Попытка использовать устройство для распределения неочищенного воздуха, агрессивных газов или жидкостей (масла, эмульсии) гарантированно вызовет коррозию и разрушение элементов конструкции.
- Ошибка в схеме подключения: Неверное соединение портов P, A, B, T согласно гидросхеме оборудования делает систему неработоспособной или небезопасной.
Условное обозначение модели: расшифровка индекса В72-22М-01
Маркировка В72-22М-01 подчиняется устоявшейся системе обозначений для гидравлической и пневматической аппаратуры:
- «В» – Распределитель (вид аппаратуры).
- «72» – Условный номер гидросхемы, соответствующей распределителю типа 4/3 с замкнутой нейтральной позицией (все каналы закрыты).
- «22» – Условный проход, соответствующий номинальному диаметру ≈6 мм.
- «М» – Материал основного корпуса (латунь).
- «01» – Порядковый номер конструктивного исполнения в рамках данной группы.
- Дополнительно указывается климатическое исполнение «УХЛ4» (для районов с умеренным и холодным климатом, категория размещения 4 – в закрытых отапливаемых или неотапливаемых помещениях).

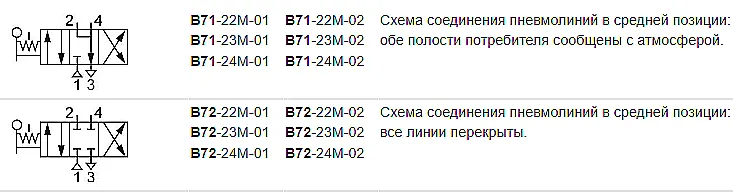

Рис. 2: Габаритный чертёж и схема подключения пневмораспределителя В72-22М-01. Позволяет определить расстояние между осями крепёжных отверстий и расположение портов для интеграции в пневмосхему.Примеры оформления заказа
При формировании заявки на пневмораспределитель В72-22М-01 укажите полное техническое наименование и требуемое количество. Для оперативного подбора аналога или уточнения наличия рекомендуем предоставить параметры вашей системы (рабочее давление, расход, тип среды).
- Базовая модель: Пневмораспределитель В72-22М-01 УХЛ4, бренд ГИДРАВЛИК. Исполнение по умолчанию с номинальным давлением 1.0 МПа и присоединением G 1/4".
- Заказ с ремкомплектом: В72-22М-01 + ремонтный набор уплотнений (кольца, манжета). Актуально для сервисных центров, планирующих проводить обслуживание на месте.
- Запрос на подбор аналога: Если требуется модель с иным типом присоединения (например, под штуцер) или иным способом управления (соленоидным), наши специалисты подберут совместимое решение из каталога бренда ГИДРАВЛИК.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию пневмораспределителя В72-22М-01 по давлению и расходу?
Ключевые параметры для подбора — номинальное давление (до 1,0 МПа) и пропускная способность (Kv=0,8 м³/ч). Убедитесь, что ваше оборудование не требует более высоких значений. Для управления цилиндрами большого диаметра с высокой скоростью может потребоваться модель с большим условным проходом. Стандартная версия пневмораспределителя В72-22М-01 подходит для большинства задач с умеренным расходом воздуха.
Каковы сроки поставки и доставки по России и СНГ? Есть ли товар на складе?
Базовая модель пневмораспределителя В72-22М-01, как правило, доступна на центральном складе. Отгрузка осуществляется в течение 1-3 рабочих дней после подтверждения заказа. Доставка возможна в любой регион России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ через транспортные компании. Точные сроки доставки рассчитываются индивидуально исходя из адреса получателя.
Какие условия эксплуатации являются критическими (мороз, пыль, качество масла)?
Критическим фактором является работа при температурах за пределами диапазона от -40°C до +50°C. При эксплуатации в пыльных помещениях обязательна установка фильтра грубой очистки воздуха перед пневмораспределителем В72-22М-01. Качество смазки (масла в системе): рекомендуется использование минеральных масел для пневматики вязкостью 10–35 мм²/с. Использование неподходящих или контрафактных смазочных материалов ведёт к набуханию и разрушению уплотнений из NBR.
Совместим ли этот распределитель с моим оборудованием? Возможен ли подбор прямого аналога?
С высокой вероятностью — да. Резьба G 1/4" и рабочее давление 10 бар являются отраслевым стандартом. Для подтверждения совместимости предоставьте схему подключения или артикул заменяемого узла. Компания ГИДРАВЛИКА обладает технической базой для подбора функционального аналога пневмораспределителя В72-22М-01 под различные производители, что актуально при модернизации или ремонте импортных линий.
Пневмораспределитель В72-22М-01 от российского бренда ГИДРАВЛИК — это проверенное на практике решение для построения надёжных и безопасных пневмоконтуров. Его конструкция, рассчитанная на суровые условия российских производств, обеспечивает стабильность работы станков, прессов и автоматических линий. Поставляемый компанией ГИДРАВЛИКА, этот аппарат гарантированно соответствует заявленным характеристикам. Мы обеспечиваем полный цикл сопровождения: от технической консультации и помощи в подборе аналога до оперативной доставки по всей территории РФ и стран СНГ. Для оформления заказа или получения детальной консультации свяжитесь с нами через сайт 777-gidra.ru или используйте форму обратной связи.
