Описание и назначение гидравлического насоса НШ8Д-3
Насос НШ8Д-3 является односекционным шестеренным гидроагрегатом постоянной производительности. Основное назначение — создание давления и подачи минеральных масел в гидроприводах мобильной сельскохозяйственной, дорожно-строительной и коммунальной техники. Надежная работа этого насоса НШ8Д-3 обеспечивает функционирование систем управления навесным оборудованием, рулевого управления и других исполнительных механизмов, где требуется стабильный поток рабочей жидкости.
Модель разработана с учетом требований к эксплуатации в условиях интенсивных нагрузок, вибраций и широкого температурного диапазона. Конструктивная универсальность позволяет использовать насос НШ8Д-3 как в основных гидросистемах, так и в контурах смазки, обеспечивая высокую надежность всего гидравлического комплекса.
Вес, габаритные размеры и Код ТН ВЭД
Насос НШ8Д-3 обладает массой 1.8 кг. Его габаритные размеры позволяют легко интегрировать агрегат в ограниченные монтажные пространства. Присоединительные размеры выполнены в соответствии с отечественными стандартами, что гарантирует простую замену вышедших из строя узлов без доработок. Код ТН ВЭД для данной продукции: 8413 50 000 0.
| Параметр | Значение |
|---|
| Длина (L), мм | 150 |
| Ширина (B), мм | 100 |
| Высота (H), мм | 80 |
| Масса, кг | 1.8 |
На совещании у главного инженера:
— Почему у нас опять простои?
— Шестерни в старом насосе стерлись, давления нет!
— Срочно ставьте надежный Насос НШ8Д-3! Пусть шестерни крутятся, а не отношения на производстве!
Ключевые технические характеристики насоса НШ8Д-3
Технические параметры насоса НШ8Д-3 определяют его область применения и ресурс работы. Агрегат рассчитан на продолжительную эксплуатацию в составе гидростанций и насосных групп.
| Параметр | Значение |
|---|
| Тип насоса | Шестеренный, односекционный |
| Конструктивное исполнение | С 6-шлицевым валом и металлофторопластовой подшипниковой втулкой |
| Рабочий объем, см³/об | 8.1 |
| Номинальное давление, МПа | 16 |
| Максимальное давление, МПа | 21 |
| Номинальная подача, л/мин | 17.5 (при номинальных оборотах) |
| Номинальная частота вращения, об/мин | 40 |
| Коэффициент подачи (полный КПД), % | не менее 90 |
| Тип рабочей среды | Минеральные гидравлические масла с вязкостью 15–100 мм²/с |
| Присоединительные размеры | Резьба напорного/всасывающего патрубка – G1/2". Крепеж по ГОСТ. |
Преимущества и особенности эксплуатации
Выбор насоса НШ8Д-3 для ремонта или комплектации гидросистемы дает пользователю несколько существенных выгод:
Высокая надежность и увеличенный ресурс. Прецизионная обработка шестерен и корпуса минимизирует внутренние утечки, обеспечивая стабильную производительность на протяжении всего срока службы, который превышает 5000 моточасов.
Стабильность давления в широком диапазоне нагрузок. Конструкция агрегата позволяет поддерживать заданное давление в системе даже при циклических и ударных нагрузках, характерных для работы спецтехники.
Универсальность подключения и совместимость. Стандартные присоединительные размеры (6-шлицевой вал, резьба G1/2") обеспечивают простую замену аналогов других производителей и интеграцию в типовые гидравлические схемы отечественной техники.
Стойкость к сложным условиям. Насос НШ8Д-3 рассчитан на работу при температурах от -40°C до +80°C и в условиях повышенной запыленности, что подтверждается его применением в регионах с суровым климатом.
Удобство сервисного обслуживания. Модульная конструкция и доступность ремкомплектов позволяют оперативно проводить восстановление работоспособности агрегата, сокращая простои техники.
Принцип работы шестеренного гидронасоса
Функционирование насоса НШ8Д-3 основано на принципе вытеснения жидкости парой зацепляющихся шестерен, размещенных в плотно пригнанном корпусе. Ведущая шестерня, приводимая во вращение от вала отбора мощности двигателя или электропривода, захватывает зубьями масло из зоны всасывания. Жидкость переносится в полостях между зубьями и стенками корпуса к напорной полости, где вытесняется в систему. Герметичность между зонами высокого и низкого давления обеспечивается минимальным зазором между торцами шестерен и боковыми крышками, а также точным зацеплением зубьев. Вся внутренняя полость, включая подшипники скольжения, смазывается перекачиваемым маслом.

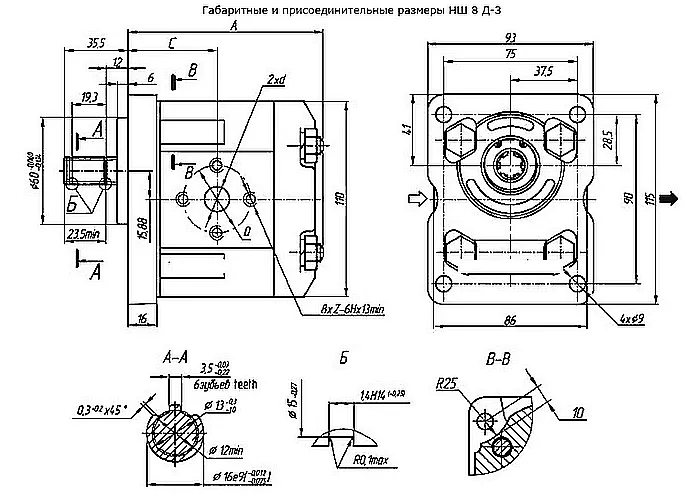

Рис. 1. Габаритные размеры и общий вид насоса НШ8Д-3.
Температурный режим работы и срок службы
Допустимый диапазон температур рабочей среды для насоса НШ8Д-3 составляет от -40°C до +80°C. Для обеспечения заявленного ресурса в 5000 часов и более критически важны несколько факторов. Первый — это качество и чистота гидравлического масла. Рекомендуется использование масел класса вязкости 15–100 мм²/с и обязательная установка фильтров тонкой очистки со степенью фильтрации не грубее 25 мкм. Второй фактор — соблюдение номинального рабочего давления (16 МПа) и избегание продолжительной работы на максимальном (21 МПа). Третий — правильная обкатка нового или отремонтированного насоса: первые 2 часа эксплуатации под нагрузкой не более 50% от номинальной. Режим работы — продолжительный, допускаются частые пуски и остановы.
Область применения и типовое оборудование
Насос НШ8Д-3 широко используется в качестве источника давления в гидросистемах мобильной техники. Его можно встретить на следующих типах машин и установок:
Сельскохозяйственная техника: тракторы МТЗ («Беларус»), К-700/К-701, зерноуборочные комбайны «Дон», «Нива», «Вектор», самоходные опрыскиватели, картофелесажалки.
Дорожно-строительная и коммунальная техника: автогрейдеры, дорожные катки, фронтальные погрузчики (Амкодор, ЛТ), экскаваторы-погрузчики, самосвалы (КамАЗ, МАЗ), подметально-уборочные машины.
Промышленное оборудование: станочные гидроприводы, прессовое оборудование малой мощности, вспомогательные гидростанции для испытательных стендов.
Универсальность делает насос НШ8Д-3 востребованным как на производственных предприятиях, так и в сервисных центрах, занимающихся ремонтом и обслуживанием спецтехники.
Рис. 2. Присоединительные размеры: вид на шлицевой вал и фланец.
Состав ремкомплекта и часто заменяемые запчасти
Для восстановления работоспособности насоса НШ8Д-3 используются ремкомплекты, включающие наиболее подверженные износу детали. Ниже приведен типовой список компонентов, требующих периодической замены.
| Наименование запчасти | Причина и условия износа |
|---|
| Комплект уплотнений (манжеты, кольца) | Потеря эластичности и упругости из-за высоких температур, старения материала или несовместимости с рабочей средой. Приводят к внешним утечкам масла. |
| Втулка подшипниковая (металлофторопластовая) | Естественный износ от вращения вала. Ускоряется при недостаточной смазке, попадании абразивных частиц или перекосе при монтаже. |
| Ведущая и ведомая шестерни | Износ рабочих поверхностей зубьев. Происходит при длительной эксплуатации на предельном давлении, работе на загрязненном масле или вследствие кавитации. |
| Корпус (рабочая пара) | Износ рабочих поверхностей (расточек) от контакта с торцами шестерен. Основная причина — абразивный износ из-за плохой фильтрации масла. |
Типичные ошибки при подборе насоса
Во избежание преждевременного выхода из строя и несоответствия требованиям системы, при выборе насоса НШ8Д-3 следует избегать следующих ошибок:
1. Выбор только по присоединительным размерам без учета требуемой производительности (подачи в л/мин) и рабочего давления в системе.
2. Игнорирование типа рабочей среды. Использование жидкостей, не рекомендованных производителем (например, на синтетической основе без проверки совместимости с уплотнениями), или масел с неподходящей вязкостью.
3. Неучет температурного диапазона эксплуатации оборудования. Установка насоса, не рассчитанного на зимний пуск при -30°C, или работа в условиях постоянного перегрева свыше +80°C.
4. Пренебрежение качеством фильтрации. Монтаж насоса в систему без фильтров или с фильтрами грубой очистки, что резко сокращает ресурс прецизионных пар.
Условное обозначение модели (расшифровка индекса)
Маркировка насоса НШ8Д-3 следует устоявшейся отечественной системе обозначений гидроагрегатов:
НШ – Насос Шестеренный.
8 – Номинальный рабочий объем, выраженный в кубических сантиметрах за один оборот (в данном случае 8 см³/об).
Д – Исполнение с удлиненным («длинным») ведущим валом определенной конфигурации (6 шлицов).
3 – Порядковый номер конструктивной модификации или версии.
Данное обозначение гарантирует полную взаимозаменяемость с изделиями других производителей, выпускающих насосы по тем же техническим условиям и чертежам.
Проверка совместимости по габаритным и присоединительным размерам
Для успешной замены вышедшего из строя насоса или установки нового агрегата необходимо сверить ключевые размеры. Основные параметры для проверки: межосевое расстояние крепежных отверстий на фланце, вылет и профиль шлицевого вала (6 шлицов), расположение и тип резьбы всасывающего и напорного патрубков (G1/2"), а также общие габариты для оценки свободного пространства вокруг. Сравнение с чертежами старого насоса позволит избежать проблем с монтажом и подключением гидролиний. Все размеры насоса НШ8Д-3 унифицированы и соответствуют требованиям для данной типоразмерной группы.
Примеры оформления заказа
Для оперативного формирования заявки укажите корректное наименование и артикул товара. Примеры типовых формулировок:
1. Базовая модель: «Насос шестеренный НШ8Д-3, артикул 777-ГИД-083. Количество: 3 шт.».
2. Заказ с уточнением применения: «Насос НШ8Д-3 для гидросистемы трактора МТЗ-82.1. Нужен полный ремкомплект дополнительно».
3. Комплексная поставка: «Насос НШ8Д-3 — 5 шт., фильтр тонкой очистки 25 мкм — 5 шт., масло ВМГЗ — 200 л. Для ремонта парка погрузчиков».
Для получения коммерческого предложения или технической консультации воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими инженерами.
Часто задаваемые вопросы (FAQ) по насосу НШ8Д-3
Как подобрать нужную модификацию насоса по давлению и расходу для моей техники?
Подбор осуществляется по трем ключевым параметрам: требуемая подача (л/мин) при рабочей частоте вращения вала, максимальное давление в системе (не должно превышать 21 МПа для НШ8Д-3) и тип присоединения (6-шлицевой вал, резьба G1/2"). Предоставьте модель вашей машины или данные старого насоса для точного подбора аналога.
Какие сроки поставки насоса НШ8Д-3 по России и есть ли он в наличии?
Насос НШ8Д-3 часто находится в наличии на центральном складе в Ростове-на-Дону. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск занимает 2-4 рабочих дня. В отдаленные регионы и страны СНГ (Казахстан, Беларусь) — 5-7 рабочих дней. Точные сроки и стоимость логистики уточняйте при оформлении заказа.
Каковы условия эксплуатации насоса в мороз, на открытых площадках и при плохом качестве масла?
Насос допускает пуск и работу при температуре до -40°C, но требует применения соответствующих сезонных масел (зимних или всесезонных с индексом низкотемпературной вязкости). Работа на открытых площадках допустима. Качество масла критически важно: использование неочищенной или загрязненной жидкости, а также масел с несоответствующей вязкостью (рекомендовано 15–100 мм²/с) ведет к резкому сокращению ресурса.
Совместим ли насос НШ8Д-3 с импортным оборудованием и как подобрать полный аналог?
Насос имеет стандартные для отечественной техники присоединительные размеры. Для замены импортного насоса требуется проверка посадочных мест, вала и гидросхемы. Мы предлагаем услугу технического подбора аналога. НШ8Д-3 напрямую взаимозаменяем с насосами НШ-8У-3, Г12-34АМ и другими в своей размерной группе.
