Описание и назначение
Шестеренный гидравлический насос модели НШ32Д-4 представляет собой ключевой компонент для создания давления в системах гидропривода мобильной и стационарной техники. Устройство обеспечивает стабильную циркуляцию минеральных масел и синтетических гидравлических жидкостей, демонстрируя высокую производительность и эксплуатационную надежность. Насос НШ32Д-4 предназначен для установки на сельскохозяйственные машины, строительную и дорожную технику, где требуется стабильный источник гидравлической энергии.

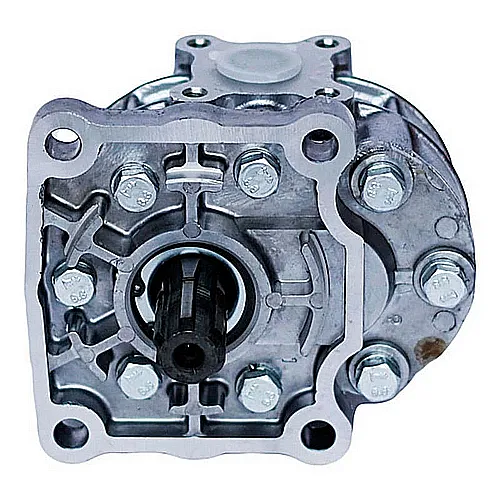

Вид насоса НШ32Д-4 с фронтальной стороны, демонстрирующий конструкцию корпуса и патрубки подключения.
Вес, габариты и классификационный код
Изделие отличается компактными размерами и оптимальной массой для монтажа в условиях ограниченного пространства. Код товарной номенклатуры внешнеэкономической деятельности (ТН ВЭД) для данного класса оборудования — 8413.50.000, что соответствует гидравлическим насосам шестеренного типа.
| Параметр | Значение и примечания |
|---|
| Масса (нетто) | 7 кг (±0.2 кг) |
| Габаритные размеры (Д×Ш×В) | 215×140×125 мм |
| Код ТН ВЭД | 8413.50.000 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
Инженер спрашивает у оператора станка: «Почему у нас такой высокий расход масла?». Тот, хитро улыбаясь, отвечает: «Коллега, я же вижу, насос НШ32Д-4 у нас работает как часы, он ничего не теряет! Просто часы — кварцевые, а этот агрегат — масляные. И масло он любит в движении, а не в покое!».
Технические характеристики гидравлического насоса НШ32Д-4
| Технический параметр | Номинальное значение |
|---|
| Рабочий объем (геометрическая подача) | 32 см3 |
| Номинальное рабочее давление | 20 МПа (200 бар) |
| Теоретическая подача при номинальной частоте вращения | 68.8 л/мин |
| Номинальная частота вращения приводного вала | 2400 об/мин |
| Допустимая кинематическая вязкость рабочей среды | 30–40 мм2/с (при температуре +50°C) |
| Максимальное давление на выходе (пиковое) | 25 МПа |
| Уровень шума | Не более 80 дБА |
| КПД (объемный/полный) | до 0.92 / до 0.88 |
| Гарантийный срок эксплуатации | 12 месяцев с момента ввода в эксплуатацию |
Преимущества и особенности эксплуатации
- Минимизация простоев техники: Благодаря проверенной конструкции и использованию износостойких материалов, насос НШ32Д-4 обеспечивает продолжительный межсервисный интервал, снижая затраты на техническое обслуживание.
- Увеличенный ресурс работы: Специальная геометрия зубьев шестерен и точная обработка пар трения способствуют плавной работе и снижению внутренних утечек, что напрямую влияет на срок службы узла, который превышает 5000 моточасов.
- Универсальность монтажа: Стандартизированные присоединительные размеры и фланцевые соединения упрощают установку насоса как взамен вышедшего из строя, так и на новое оборудование.
- Стабильность рабочих параметров: Конструкция обеспечивает постоянство давления и расхода в широком диапазоне температур и частот вращения, что критически важно для точности работы гидравлических контуров.
- Широкая совместимость: Агрегат адаптирован для работы с широким спектром гидравлических масел, включая минеральные и некоторые синтетические составы, что позволяет интегрировать его в существующие системы без полной замены рабочей жидкости.
Принцип работы в гидравлической системе
Функционирование насоса НШ32Д-4 базируется на принципе внешнего зацепления двух шестерен, размещенных в плотно пригнанном корпусе. Приводной вал передает вращение ведущей шестерне, которая, в свою очередь, зацепляет ведомую. В зоне всасывания, создаваемой разряжением при расходящемся зацеплении, рабочая жидкость захватывается во впадины между зубьями и стенками корпуса. Далее она перемещается по периферии корпуса в зону нагнетания, где зубья входят в зацепление, вытесняя жидкость в напорную магистраль. Герметичность между зонами высокого и низкого давления обеспечивается минимальными радиальными и торцевыми зазорами, что и обуславливает высокий объемный КПД агрегата.
Температурный режим работы и ресурс
Эксплуатация насоса НШ32Д-4 допустима в сложных климатических условиях. Диапазон температур окружающей среды составляет от -50°C до +60°C. Температура самой рабочей жидкости должна находиться в пределах от 0°C до +80°C для обеспечения оптимальной вязкости и смазывающих свойств. Режим работы может быть как длительным непрерывным, так и циклическим с частыми пусками и остановками. Ключевыми факторами, продлевающими ресурс изделия, являются: применение рекомендованных масел (ISO VG 32, 46), обязательная фильтрация жидкости до уровня чистоты не ниже 19/17/14 по ISO 4406, поддержание давления в пределах номинала и своевременная замена фильтрующих элементов. Соблюдение этих условий позволяет достичь заявленного срока службы.
Область применения и типовое оборудование
Насос НШ32Д-4 находит применение в различных отраслях, где требуется надежный источник гидравлической энергии. Основные сферы использования:
- Сельскохозяйственная техника: Тракторы (МТЗ «Беларус», «Кировец»), зерноуборочные комбайны («Дон», «Вектор»), кормоуборочные машины, косилки и опрыскиватели.
- Строительная и дорожная техника: Мини-погрузчики, экскаваторы-погрузчики, автогрейдеры, катки, асфальтоукладчики.
- Подъемно-транспортное оборудование: Гидроманипуляторы, краны на автомобильном шасси, гидролифты, опрокидыватели кузовов самосвалов.
- Промышленные гидростанции: В качестве силового агрегата для прессового, испытательного и другого технологического оборудования.

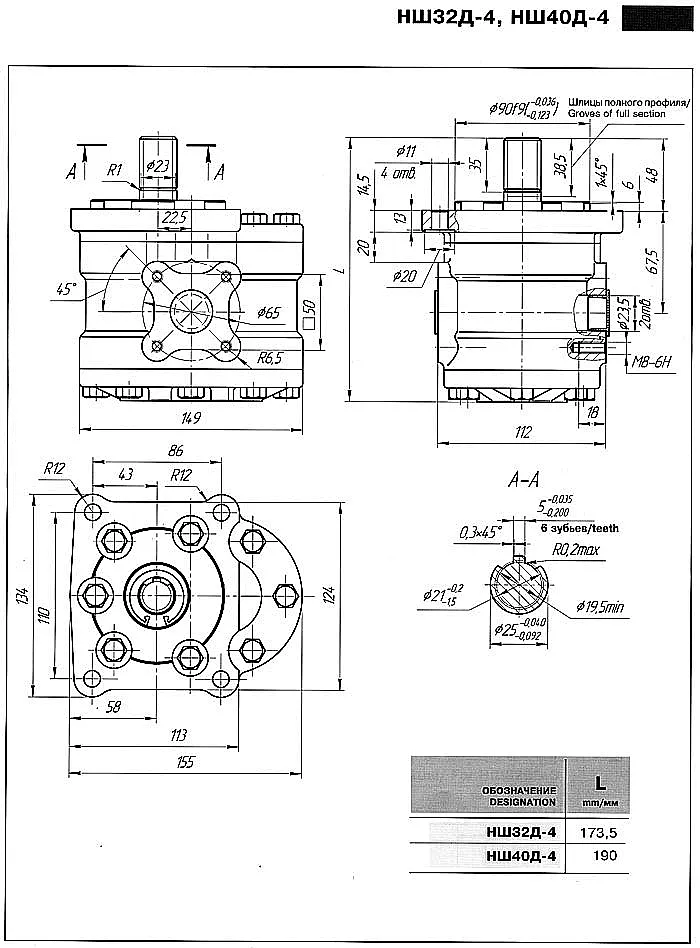

Схематическое изображение присоединения всасывающей и напорной линий к корпусу насоса НШ32Д-4.
Расшифровка условного обозначения модели
Индекс НШ32Д-4 структурирован следующим образом:
- «НШ» — аббревиатура, обозначающая «Насос Шестеренный».
- «32» — номинальный рабочий объем в кубических сантиметрах (см³) за один оборот вала.
- «Д» — индекс модификации, указывающий на исполнение, рассчитанное на повышенное давление и обладающее улучшенными прочностными характеристиками.
- «4» — конструктивный порядковый номер или версия исполнения изделия.
Артикул для заказа на производстве и в системе складского учета — NSH32D4-001.
Типичные ошибки при подборе
- Выбор только по присоединительным размерам. Необходимо также сверять номинальную частоту вращения вала и направление вращения (обычно правое) с параметрами привода.
- Игнорирование вязкости рабочей жидкости. Использование масла, вязкость которого выходит за пределы 30–40 мм²/с, приводит к кавитации (при слишком высокой вязкости на холоде) или повышенному износу и падению давления (при низкой вязкости).
- Неучет пиковых нагрузок. Хотя номинальное давление составляет 20 МПа, система должна быть защищена предохранительным клапаном, настроенным на давление не выше 25 МПа, чтобы избежать перегрузок.
- Пренебрежение требованиями к фильтрации. Установка насоса в систему без фильтра тонкой очистки или с несвоевременно заменяемым фильтром резко сокращает его ресурс.
Информация для заказа и поставки
Для корректного оформления заказа рекомендуем предоставить следующие данные:
- Полное заводское обозначение агрегата: Насос НШ32Д-4.
- Артикул или номер по каталогу: NSH32D4-001.
- Необходимое количество единиц.
- Требуемые присоединительные комплекты (если необходимы дополнительные уплотнения или переходники).
Поставляемая базовая комплектация включает сам насос, стандартный набор уплотнительных колец и паспорт изделия. Возможна поставка в составе насосных групп или гидравлических станций по индивидуальному техническому заданию.
