Насос НШ100В-3

Насос НШ100В-3 (НШ100В-3Л) — односекционный шестеренный гидронасос, предназначенный для создания рабочего давления и перемещения гидравлической жидкости в системах спецтехники. Основная функция — обеспечение надежной и стабильной работы гидравлических цилиндров и приводов на самосвалах, тракторах и другой технике.

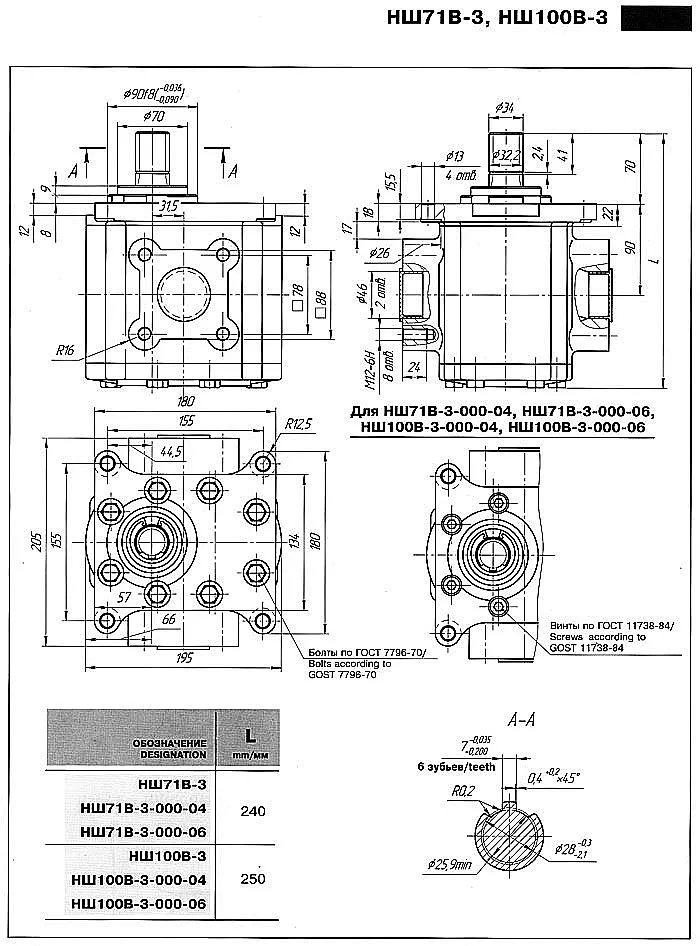

Габаритные размеры и вес: Устройство относится к категории компактных и надежных агрегатов массой около 14.8 кг. Исходя из конструктивных особенностей односекционных насосов, габариты позволяют производить установку на штатные места без внесения изменений в конструкцию. Код ТН ВЭД для данного изделия — 8413 60 100 0 (насосы шестеренные объемного типа).

Технические характеристики насоса НШ100В-3 (НШ100В-3Л)

Преимущества и особенности эксплуатации

Односекционный гидравлический насос НШ100В-3 выбирают для модернизации или ремонта оборудования благодаря ряду эксплуатационных преимуществ:

1. Высокая надежность и ресурс работы. Использование качественного антифрикционного алюминиевого сплава для втулок и прецизионная обработка шестерен обеспечивают минимальный износ при работе в номинальном режиме давления.

2. Совместимость с широким парком техники. Шестеренный насос НШ100В-3 является штатным агрегатом для множества моделей самосвалов, тракторов и погрузчиков, что упрощает поиск запчастей и сервисное обслуживание.

3. Стабильность параметров. Высокий коэффициент подачи гарантирует стабильность расхода жидкости и скорости работы гидроцилиндров при заданном давлении, что критично для точности операций.

4. Адаптация к условиям эксплуатации. Конструкция рассчитана на работу с индустриальными минеральными маслами, что соответствует требованиям большинства гидросистем спецтехники.

5. Удобство монтажа и подключения. Стандартизированные присоединительные размеры и два варианта вращения (правый и левый) позволяют быстро произвести замену вышедшего из строя агрегата.

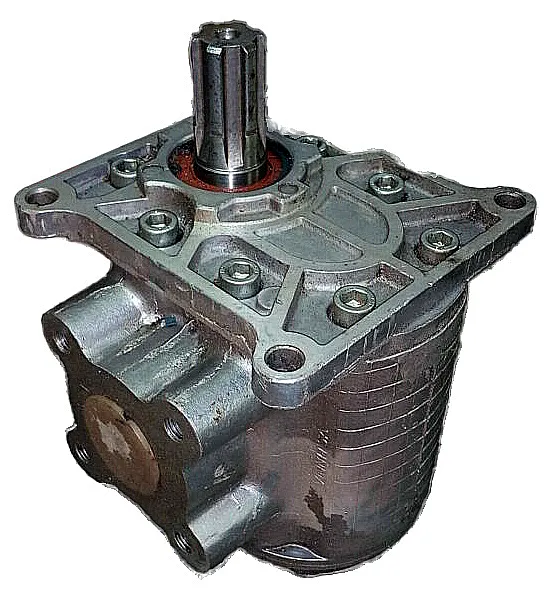

Фотография насоса НШ100В-3 демонстрирует качество изготовления корпуса и расположение фланцев для подключения гидролиний.

Принцип работы

Шестеренный насос НШ100В-3 функционирует по принципу объемного вытеснения. В его герметичном корпусе находятся две шестерни — ведущая и ведомая. При вращении, передаваемом от вала привода, зубья шестерен, выходя из зацепления в зоне всасывания, создают разрежение, за счет чего происходит забор рабочей жидкости из бака гидросистемы. Далее жидкость переносится во впадинах между зубьями по периферии корпуса к зоне нагнетания. В этой зоне зубья снова входят в зацепление, вытесняя жидкость под давлением в нагнетательную магистраль. Таким образом, обеспечивается непрерывный цикл подачи. Подача насоса НШ100В-3 прямо пропорциональна частоте вращения вала и его рабочему объему, что делает его работу предсказуемой и управляемой. Герметичность камер обеспечивается минимальными зазорами между зубьями и корпусом, а также втулками.

— Почему насос НШ100В-3 можно назвать самым правдивым в мастерской?
— Потому что его подача всегда соответствует его рабочим оборотам, без приукрашивания!

Температурный режим работы и срок службы

Шестеренный насос НШ100В-3 рассчитан на работу в стандартном для гидросистем диапазоне температур рабочей жидкости — приблизительно от -40°C до +80°C при условии использования масел соответствующего класса вязкости. Для выхода на номинальные параметры давления и производительности рекомендуется работа в диапазоне +30°C…+60°C.

Основными факторами, напрямую влияющими на ресурс гидронасоса, являются:

Качество и чистота рабочей среды. Обязательным условием долгой службы является установка фильтров тонкой очистки масла. Абразивные частицы ускоряют износ шестерен и втулок.

Соблюдение номинального давления. Превышение максимального давления в 21 МПа ведет к перегрузкам, деформациям и ускоренному износу уплотнений.

Частота и качество сервисного обслуживания. Сюда входит регулярная замена фильтрующих элементов, контроль уровня и состояния масла, своевременная диагностика посторонних шумов и вибраций.

Изображение гидронасоса НШ100В-3Л в разрезе позволяет оценить конструкцию шестеренной пары и расположение всасывающего/нагнетательного каналов.

Область применения и устанавливаемая техника

Насос НШ100В-3 и его левосторонняя модификация НШ100В-3Л нашли широкое применение в гидравлических системах тяжелой и специализированной техники. Они используются в качестве силового агрегата для гидростанций, обеспечивающих работу подъемных механизмов, систем навесного оборудования и рулевого управления.

Основные типы оборудования:

Карьерные самосвалы: Насос НШ100В-3 устанавливается на моделях БелАЗ грузоподъемностью 55, 80 и 120 тонн (7555, 7549, 7512). Он отвечает за подъем кузова. Аналогично используется на самосвалах МоАЗ (7505, 4048 и других модификациях).

Тяжелые промышленные тракторы: Являются частью гидросистемы тракторов К-700, К-701, К-702, К-703 (Кировец) и ряда трелевочных тракторов Лесной промышленности (ТБ-1).

Бульдозеры и трубоукладчики: Модели Т-130Г, Т-140Г, Т-160Г, Т-170Г используют насос для управления отвалом и навесным оборудованием.

Шасси специального назначения: Насос применяется на специальных шасси МЗКТ (65151, 6527, 75165) и ЛЭВ (40181, 4038, 4045), которые часто используются как основа для монтажа кранов, манипуляторов и другой техники.

Гидравлический насос НШ100В-3 зарекомендовал себя как надежный узел в составе насосных групп, обеспечивающий необходимую производительность и давление для работы сложных механизмов в условиях высоких нагрузок.

Типичные ошибки при подборе

Несмотря на внешнюю простоту, неправильный подбор насоса НШ100В-3 может привести к преждевременному выходу из строя или неэффективной работе системы:

1. Подбор по присоединительным размерам без учета давления и расхода. Даже при идентичном монтаже, насос с другой номинальной подачей или максимальным давлением может не обеспечить требуемые характеристики.

2. Игнорирование направления вращения. Установка насоса НШ100В-3 (правого) вместо НШ100В-3Л (левого) на технике с соответствующим приводом приведет к отсутствию подачи и работе «всухую», что мгновенно выведет агрегат из строя.

3. Использование несоответствующей рабочей жидкости. Применение масел с неподходящей вязкостью или агрессивных жидкостей может привести к ускоренному износу втулок из алюминиевого сплава и потере герметичности.

4. Недостаточное внимание фильтрации. Подключение насоса к системе без качественного фильтра или с загрязненным маслом — верный путь к задирам на шестернях и снижению ресурса.

Расшифровка условного обозначения и примеры заказа

Обозначение модели «НШ100В-3» построено по следующей логике:

НШ — Насос Шестеренный.
100 — Рабочий объем в кубических сантиметрах (100 см³).
В — Материал втулки: В — алюминиевый сплав (ранее аналогично обозначался как М).
3 — Модификация рабочей части.
Отсутствие суффикса — вращение вала ПРАВОЕ.
Л (НШ100В-3Л) — вращение вала ЛЕВОЕ.

Примеры оформления заказа:

1. Базовая правая модель: Запрос на поставку насоса НШ100В-3 для трактора К-701. Уточняются присоединительные размеры вала и фланцев для подтверждения полной совместимости.

2. Левая модификация: Заказ насоса НШ100В-3Л для карьерного самосвала БелАЗ-7549. Важно указать ориентацию насоса на двигателе и наличие необходимых уплотнений в комплекте.

3. Комплексная поставка: Запрос на насос НШ100В-3 вместе с комплектом уплотнений (ремкомплектом), фильтром тонкой очистки и рабочим объемом масла, соответствующего спецификации.

Часто задаваемые вопросы (FAQ)

1. Как правильно выбрать между правым (НШ100В-3) и левым (НШ100В-3Л) насосом?
Направление вращения определяется конструкцией привода техники. Смотреть необходимо на заводскую маркировку старого насоса или на направление вращения приводного вала двигателя со стороны установки насоса. Установка насоса с неправильным направлением вращения недопустима.

2. Каковы сроки поставки насоса НШ100В-3 по России? Есть ли он в наличии?
Актуальное наличие на складах в Москве, Екатеринбурге и Новосибирске уточняйте у менеджеров. Стандартные сроки поставки под заказ составляют до 10 рабочих дней, по городам России доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ). В страны СНГ также организуются поставки.

3. Какие условия эксплуатации критичны для ресурса насоса? Можно ли использовать зимой?
Главные условия — чистота масла (обязательна фильтрация) и работа в допустимом диапазоне температур. Для работы при температурах ниже -30°C необходимо использовать специальные зимние гидравлические масла, соответствующие классу вязкости по ISO, и обеспечить плавный прогрев системы на низких оборотах.

4. Насос НШ100В-3 совместим с НШ100М-3? Можно ли подобрать аналог?
Да, НШ100В-3 является современным аналогом устаревшего обозначения НШ100М-3. Исполнение «В» (алюминиевые втулки) полностью взаимозаменяемо с «М». При подборе аналога от других производителей необходимо строго сверять основные параметры: рабочий объем (100 см³), номинальное давление (16 МПа), частоту вращения (32 об/с), тип и направление вращения вала, а также присоединительные размеры.

Заключение

Шестеренный гидравлический насос НШ100В-3 представляет собой проверенное временем, надежное решение для поддержания работоспособности парка тяжелой спецтехники. Его технические характеристики — номинальное давление 16 МПа, производительность 173.4 л/мин и высокий коэффициент подачи — делают его оптимальным выбором для ремонта и сервисного обслуживания. Насос поставляется на российский рынок под брендом ГИДРАВЛИК специализированной компанией ГИДРАВЛИКА, которая гарантирует качество продукции и предоставляет техническую консультацию по подбору оборудования и аналогов для действующих систем. Доставка осуществляется во все регионы России и страны СНГ. Для получения детальной информации, расчета стоимости и оформления заявки свяжитесь с нашими специалистами через сайт https://777-gidra.ru или перейдите в раздел Контакты.
