Описание и назначение агрегата
Насос НШ14ДА-4 – это шестеренная гидромашина с фиксированной производительностью, предназначенная для создания и поддержания необходимого давления в системах гидропривода. Основная функция данного агрегата – перекачивание минеральных масел в гидравлических контурах мобильной и стационарной техники. Он обеспечивает работу исполнительных механизмов, гарантируя стабильность их функционирования даже при высоких рабочих нагрузках.
Габаритные параметры и классификация
Конструкция устройства характеризуется компактными размерами, что упрощает его интеграцию в стесненные условия монтажа существующих гидростанций и насосных групп. Код ТН ВЭД для данной продукции: 841360000, что подтверждает его отнесение к гидравлическим силовым машинам.
| Параметр | Значение |
|---|
| Масса, кг | 2 |
| Габаритные размеры (ШхВхД), мм | 150 x 93 x 118 |
Инженер на испытаниях спрашивает у насоса НШ14ДА-4: «Сколько ты еще проработаешь?». Насос отвечает: «До тех пор, пока в системе есть масло, а у вас – работа».
Технические характеристики
Рабочие параметры Насоса НШ14ДА-4 обеспечивают его надежную работу в стандартизированных гидравлических системах отечественного и импортного производства. Адаптация к различным типам рабочей среды и широкий температурный диапазон расширяют область его применения.
| Параметр | Значение |
|---|
| Тип рабочей среды | Минеральные гидравлические масла |
| Производительность (подача) | 29 кубических метров в час |
| Номинальное рабочее давление | 20 килограмм-сил на квадратный сантиметр |
| Частота вращения приводного вала | 2400 оборотов в минуту |
| Рекомендуемая мощность привода | 14 киловатт |
| Масса | 2 килограмма |
| Габариты (Ш×В×Д) | 150×93×118 миллиметров |
Преимущества и особенности эксплуатации
Насос НШ14ДА-4 от бренда ГИДРАВЛИК предлагает ряд выгодных особенностей для сервисных инженеров и эксплуатационников:
Высокая надежность конструкции. Модификация «А» в маркировке указывает на устойчивость к более широкому спектру рабочих сред, включая современные жидкости. Это увеличивает ресурс работы узлов гидросистемы.
Универсальность применения. Стандартизированные присоединительные размеры Насоса НШ14ДА-4 обеспечивают простоту замены и совместимость с большинством типовых гидросистем, что удобно для монтажа и сервисного обслуживания.
Энергоэффективная работа. Оптимизированная геометрия шестерен и минимальные внутренние утечки позволяют агрегату поддерживать стабильное давление при меньших затратах энергии, уменьшая общую нагрузку на силовой привод.
Снижение эксплуатационных затрат. Долговечность основных компонентов и простота конструкции минимизируют частоту ремонтов и сокращают простои важного оборудования, будь то сельхозтехника в уборочную страду или строительный кран на объекте.
Принцип действия в составе гидравлической системы
Насос НШ14ДА-4 функционирует по классической схеме шестеренного гидроагрегата с внешним зацеплением. Ведущая шестерня, жестко соединенная с валом привода (электродвигателя, ДВС), приходит во вращение и передает его ведомой шестерне. В зоне всасывания зубья, выходя из зацепления, создают разрежение, благодаря которому рабочая жидкость (масло) поступает из гидробака через всасывающую магистраль. Захваченная в полости между зубьями и корпусом жидкость переносится по периметру рабочей камеры к напорной полости. Здесь зубья входят в зацепление, вытесняя масло в напорную линию, создавая требуемое давление для работы гидроцилиндров или гидромоторов. Регулярная циркуляция масла обеспечивает естественное охлаждение и смазку всех трущихся пар внутри Насоса НШ14ДА-4.
Ресурс работы и температурный режим
Средний расчетный срок службы Насоса НШ14ДА-4 при соблюдении регламента эксплуатации превышает 5 лет. Этот ресурс напрямую зависит от ключевых факторов: качества и чистоты рабочей среды, соблюдения пределов рабочего давления и температуры, а также регулярности технического обслуживания. Устройство рассчитано на работу в диапазоне температур от -30°C до +80°C, что допускает его использование в неотапливаемых помещениях, на открытых площадках и в условиях умеренного климата различных регионов России. Допускается как непрерывный режим работы в составе гидростанции, так и циклический с частыми пусками и остановками. Для продления ресурса критически важным является поддержание высокого уровня фильтрации масла и недопущение работы на предельных значениях давления.
Области применения и типовое оборудование
Благодаря своей надежности и неприхотливости, Насос НШ14ДА-4 нашел широкое применение в различных отраслях промышленности и сервиса:
Сельскохозяйственная техника: тракторы (МТЗ, «Кировец»), зерноуборочные комбайны («Дон», «Акрос», «Вектор»), погрузчики, где он отвечает за работу гидропривода навесного оборудования, рулевого управления и трансмиссии.
Строительная и дорожная техника: экскаваторы, автокраны, бульдозеры, асфальтоукладчики, дорожные катки. Здесь агрегат обеспечивает энергией работу стрелы, ковша, выносных опор и других гидрофицированных узлов.
Коммунальное хозяйство: уборочные машины, подъемники, мусоровозы.
Стационарные гидравлические системы: прессовое оборудование, испытательные стенды, станки с ЧПУ. Насос НШ14ДА-4 может выступать как основной насос в компактных гидростанциях, так и вспомогательным в насосных группах.
Расшифровка условного обозначения модели
Маркировка НШ14ДА-4 подчиняется устоявшейся системе обозначений гидравлического оборудования. Каждый символ в ней несет конкретную информацию для специалиста по подбору:
НШ – аббревиатура, обозначающая «Насос Шестеренный». Это ключевой признак, определяющий тип и принцип работы гидромашины.
14 – условное число, характеризующее рабочий объем насоса, выраженный в кубических сантиметрах за один оборот. Это основной параметр, определяющий его производительность при заданной частоте вращения.
Д – указание на конструктивную особенность: «Двустороннее вращение». Это означает, что насос может работать как при вращении вала по часовой стрелке, так и против, без потери функциональности, что упрощает его подключение к различным типам приводов.
А – буквенная модификация, в данном контексте чаще всего указывающая на адаптацию конструкции для работы с различными типами масел, включая масла с присадками, либо на особенности уплотнений.
4 – порядковый номер исполнения или версии конструкции в рамках данного типоразмера, который может касаться материала уплотнений, типа подшипников или конфигурации фланцев.
Изображения и присоединительные размеры

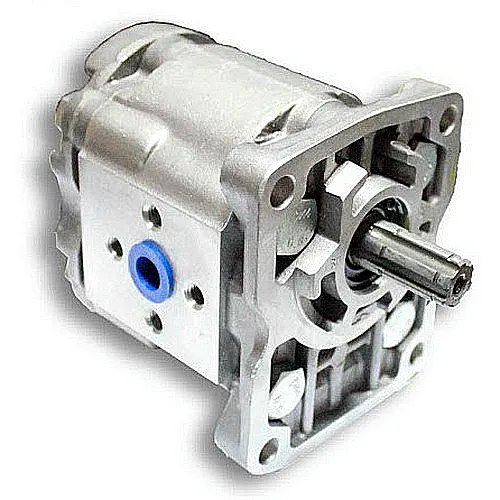

Рис. 1. 3D-модель и габаритные размеры Насоса НШ14ДА-4, демонстрирующие компактность конструкции.

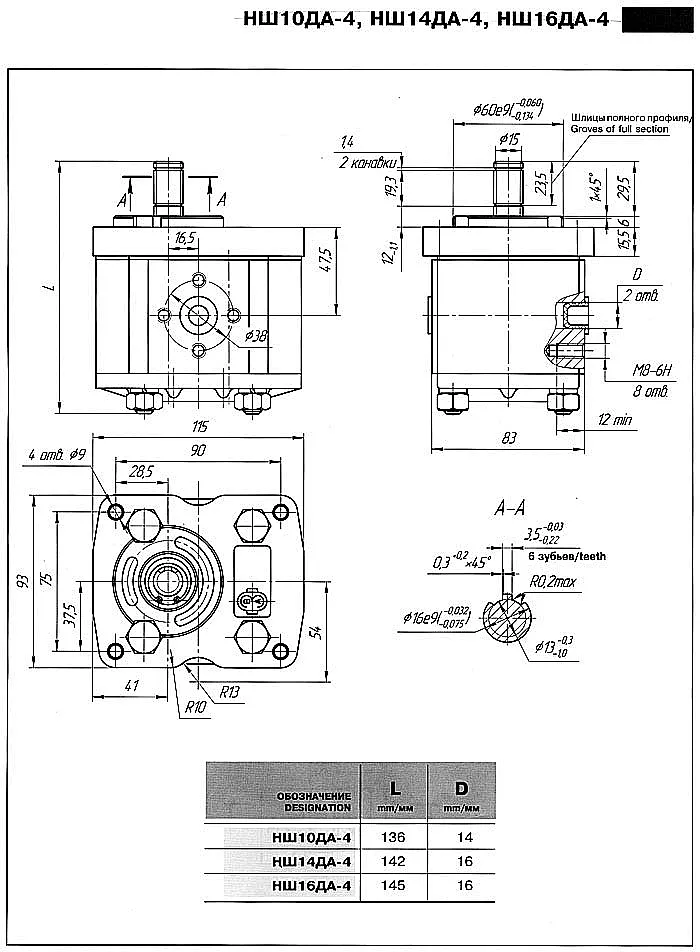

Рис. 2. Детализированная схема с размерами посадочных отверстий и межосевыми расстояниями для точного расчета монтажа НШ14ДА-4.
Перед установкой или заменой необходимо сверить данные с чертежа (Рис. 2), чтобы обеспечить правильную соосность вала и герметичность подсоединения напорной и всасывающей линий. Учет присоединительных размеров критически важен для предотвращения перекосов, вибраций и утечек в месте подключения.
Типичные ошибки при подборе аналога
При выборе насоса для замены или проектирования новой системы стоит избегать распространенных недочетов:
• Выбор исключительно по типу резьбы, без учета требуемых значений рабочего давления и расхода. Это может привести к быстрому износу или недостаточной производительности системы.
• Игнорирование температурного диапазона эксплуатации. Установка насоса, не рассчитанного на низкие температуры, в технику, работающую зимой на улице, гарантированно вызовет проблемы с пуском и повышенный износ.
• Применение рабочей среды, не соответствующей рекомендациям производителя по вязкости или химическому составу. Использование, например, водомасляных эмульсий или жидкостей на синтетической основе в насосах для минеральных масел сокращает их ресурс.
• Невнимание к направлению вращения вала и возможности его изменения в конкретной модели насоса.
Примеры возможных конфигураций заказа
В зависимости от потребностей вашей гидросистемы, могут быть рассмотрены следующие варианты:
1. Базовая поставка. Стандартный Насос НШ14ДА-4 в заводской упаковке с паспортом. Подходит для прямой замены вышедшего из строя аналога на существующей технике.
2. Поставка с ремкомплектом. Насос поставляется вместе с набором наиболее подверженных износу уплотнительных элементов (манжеты, сальники, уплотнительные кольца), что позволяет сервисной бригаде быстро выполнить будущее плановое обслуживание, сократив время простоя оборудования.
Для оформления заказа достаточно оставить заявку на сайте, указав модель и необходимое количество.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и расходу для моего оборудования?
Ключевые параметры – номинальное давление (для НШ14ДА-4 это 20 кгс/см²) и производительность (29 м³/ч). Необходимо убедиться, что требуемые системой значения не превышают паспортных данных насоса. Для точного подбора по типу подключения и рабочей среде рекомендуем проконсультироваться с нашим инженером.
Какова доставка по России и есть ли насос НШ14ДА-4 в наличии на складе?
Основные модели, включая НШ14ДА-4, обычно доступны на складе. Доставка осуществляется во все регионы РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ. Сроки поставки зависят от удаленности региона и в среднем составляют от 2 до 7 рабочих дней. Точную информацию о наличии и сроках вы можете уточнить при оформлении заявки.
Каковы условия эксплуатации в суровом климате – зимой на открытой площадке? Требуется ли особое масло?
Насос рассчитан на работу в диапазоне температур от -30°C до +80°C. Для работы в мороз на открытой площадке рекомендуется использовать гидравлические масла соответствующего всесезонного или зимнего класса вязкости (например, МГЕ-46А или аналоги с индексом низкотемпературной текучести). Также важно обеспечить качественную фильтрацию масла, чтобы избежать попадания влаги и абразивных частиц, особенно в пыльных условиях.
Можно ли установить насос НШ14ДА-4 взамен старого импортного аналога? Как проверить совместимость?
Да, такая замена часто возможна. Для проверки совместимости необходимо сопоставить четыре основных группы параметров: 1) Присоединительные размеры (межосевое расстояние, посадочный фланец, тип резьбы); 2) Рабочие характеристики (давление, производительность при заданных оборотах); 3) Направление вращения вала; 4) Тип рабочей среды (минеральное масло). Наши специалисты помогут подобрать Насос НШ14ДА-4 или его аналог под вашу конкретную систему по предоставленным вами данным или фотографиям старого образца.
