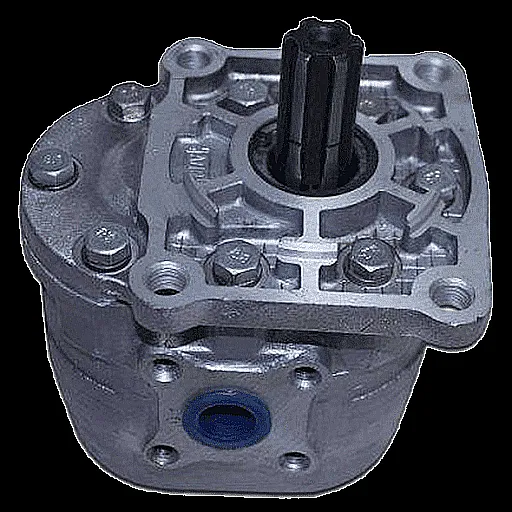

Назначение и описание насоса НШ50В-3
Насос НШ50В-3 — это шестеренчатый гидроагрегат, спроектированный для создания и поддержания рабочего давления в гидравлических системах мобильной и стационарной техники. Его основная функция заключается в преобразовании механической энергии вращения вала в энергию потока гидравлического масла. Модель характеризуется высокими показателями производительности, надежности и ремонтопригодности, что делает ее востребованной в промышленном секторе, сельском хозяйстве и сервисных центрах.
Вес устройства равен 5,4 кг при габаритных размерах 110×155×194 мм. Для моделей данной серии характерны схожие параметры по массе и объему. Код ТН ВЭД для подобного оборудования — 8413.50.000.0.
| Параметр | Значение |
|---|
| Вес, кг | 5.4 |
| Габариты (Д×Ш×В), мм | ≈110×155×194 |
| Код ТН ВЭД | 8413.50.000.0 |
Анекдот от монтажника гидросистем:
— Почему гидравлический насос НШ50В-3 никогда не подводит? — Потому что у него внутри две шестерни, которые всегда держат друг друга в тонусе и не дают давлению упасть!
Технические параметры и характеристики
Технические характеристики насоса НШ50В-3 определяют его рабочее давление, производительность и совместимость с различными типами гидросистем.
| Параметр | Значение |
|---|
| Рабочий объем | 49.1 см³ |
| Номинальное давление | 16 МПа (160 кгс/см²) |
| Максимальное давление | 21 МПа (210 кгс/см²) |
| Диапазон частоты вращения вала | от 800 до 2400 об/мин |
| Производительность при номинальных оборотах | 107–113 л/мин |
| Коэффициент полезного действия (КПД) | не менее 0.83 |
| Рекомендуемая вязкость рабочей среды (масла) | 55–70 мм²/с при 50°C |
| Тип рабочей среды | Минеральные и синтетические масла для гидросистем |
| Тип присоединения (вал) | Шлицевой (4/6 шлицов) |
Преимущества и особенности эксплуатации
Эксплуатация насоса НШ50В-3 в составе гидравлической станции или оборудования приносит пользователю ряд существенных выгод:
Высокая надежность и увеличение ресурса. Конструкция насоса рассчитана на длительную работу в условиях высоких нагрузок, что снижает частоту замен и общие затраты на обслуживание.
Стабильность давления и производительности. Точное изготовление шестерен и корпуса обеспечивает минимальные пульсации потока, что благоприятно сказывается на работе исполнительных механизмов (гидроцилиндров, двигателей).
Удобство монтажа и обслуживания. Стандартизированные присоединительные размеры и возможность реверсивной установки упрощают интеграцию насоса НШ50В-3 в существующие системы. Наличие ремкомплектов позволяет оперативно восстанавливать работоспособность.
Совместимость с типовыми гидросистемами. Агрегат работает с широким спектром масел, соответствующих требованиям по вязкости и чистоте, и может быть использован в качестве замены для многих аналогов.
Принцип функционирования в гидросистеме
Работа насоса НШ50В-3 основана на принципе вытеснения жидкости парой шестерен. При вращении ведущей шестерни, соединенной со шлицевым валом, ведомая шестерня приводится в движение в зацеплении. В зоне всасывания (входного порта) зубья, выходя из зацепления, создают разрежение, за счет которого рабочая среда (масло) поступает в полость насоса. Далее жидкость переносится по периферии корпуса в зону нагнетания, где зубья входят в зацепление и вытесняют масло под давлением в напорную магистраль гидросистемы. Герметичность между камерами обеспечивается минимальными зазорами между зубьями и корпусом.
Температурный режим, ресурс работы и факторы износа
Допустимый диапазон температур окружающей среды и рабочей жидкости для насоса НШ50В-3 составляет от -30°C до +70°C. Агрегат рассчитан на продолжительный режим работы (непрерывную эксплуатацию) в составе промышленного и мобильного оборудования.
Заявленный производителем ресурс работы при соблюдении условий эксплуатации превышает 10 000 часов. На срок службы напрямую влияют следующие факторы:
Качество и чистота масла. Использование рабочей среды с классом фильтрации хуже, чем 15 по ГОСТ, приводит к абразивному изноу шестерен и подшипников.
Соблюдение рекомендованного давления. Регулярная работа на предельных значениях давления (близких к 21 МПа) сокращает ресурс уплотнений и повышает нагрузку на вал.
Регулярность сервисного обслуживания. Своевременная замена уплотнений и контроль состояния подшипниковой группы предотвращают серьезные поломки.
Области применения и типы оборудования
Благодаря своей универсальности и надежности, насос НШ50В-3 находит применение в различных отраслях:
Мобильная и строительная техника: фронтальные погрузчики, тракторы (включая МТЗ и К-700), экскаваторы-погрузчики, асфальтоукладчики, коммунальные машины.
Промышленное оборудование: гидравлические прессы, станки для металло- и деревообработки, гибочное оборудование, испытательные стенды.
Сельскохозяйственная техника: комбайны, опрыскиватели, разбрасыватели удобрений, прицепные устройства с гидроприводом.
Спецтехника и вспомогательные системы: крановые установки, лебедки, гидростанции для аварийно-спасательного инструмента.
Типичные ошибки при подборе насоса НШ50В-3
Некорректный выбор агрегата может привести к падению производительности системы или преждевременному выходу его из строя. Частые ошибки:
1. Выбор только по присоединительным размерам без учета необходимого рабочего давления и расхода (производительности) для конкретной гидросистемы.
2. Игнорирование температурного диапазона. Установка насоса в условиях, выходящих за рамки -30°C…+70°C, без дополнительных мер (подогрев или охлаждение масла).
3. Несоответствие типа рабочей среды. Попытка использовать жидкости, не являющиеся гидравлическими маслами (например, топливо, вода), что ведет к разрушению уплотнений и коррозии.
4. Пренебрежение требованиями к фильтрации. Подключение насоса НШ50В-3 в систему без фильтра тонкой очистки или с загрязненным маслом.
Условное обозначение и расшифровка модели
Маркировка «НШ50В-3» составлена в соответствии с отечественными стандартами и имеет четкую логику:
НШ — аббревиатура, означающая «Насос Шестеренчатый». Это тип гидравлической машины.
50 — условный размер, приблизительно обозначающий рабочий объем в кубических сантиметрах (в данном случае 49.1 см³).
В — индекс модификации, указывающий на исполнение, рассчитанное на работу в диапазоне высокого давления (до 21 МПа).
3 — цифровой индекс конструктивного исполнения, определяющий особенности присоединительных размеров, типа вала (шлицевой 4/6) и схемы подключения портов.
Габаритные и присоединительные размеры для монтажа
Для успешной интеграции насоса НШ50В-3 в гидросистему необходимо сверить его установочные и присоединительные размеры с параметрами приводного двигателя и рамы. Это позволяет избежать проблем с соосностью валов и обеспечить правильное подключение трубопроводов.
На представленных изображениях показаны ключевые размеры для монтажа.
Чертеж с габаритами корпуса и посадочными местами под крепеж.
Схема, детализирующая расположение гидравлических портов и параметры шлицевого соединения вала.
Варианты оформления заказа
При заказе насоса НШ50В-3 через компанию «ГИДРАВЛИКА» доступны различные варианты комплектации и сопутствующих услуг. Примеры типовых заявок:
1. Базовый заказ: Насос НШ50В-3 в индивидуальной упаковке, с паспортом изделия. Артикул: НШ50В-3.
2. Заказ с ремкомплектом: Насос НШ50В-3 + ремонтный комплект РК НШ50В (включает уплотнительные манжеты, кольца, сальники).
3. Заказ для замены в узле: Насос НШ50В-3 с аналогичными присоединительными размерами, но с предварительной технической консультацией по совместимости с конкретной моделью станка или трактора.
Наша компания осуществляет поставки по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы, а также в страны СНГ. Для оформления заказа или получения технической консультации по подбору аналога под вашу систему воспользуйтесь формой на нашем сайте 777-gidra.ru.
