Описание и назначение насоса НШ71Д-4
Насос НШ71Д-4 представляет собой шестеренный гидравлический агрегат постоянной производительности, предназначенный для установки в качестве силового элемента гидросистем мобильной и промышленной техники. Основная функция устройства – создание потока рабочей жидкости под давлением для привода гидроцилиндров, гидромоторов и других исполнительных механизмов. Насос НШ71Д-4 обеспечивает стабильную работу гидросистемы за счет неизменных параметров расхода и направления вращения вала.
Вес, размеры и классификационный код
Масса агрегата составляет 17 килограммов, что характерно для изделий данного класса производительности. Габаритные размеры насоса НШ71Д-4: 220 мм в длину, 160 мм в ширину и 140 мм в высоту, что позволяет устанавливать его в ограниченные моторные отсеки техники. Код ТН ВЭД для данного оборудования – 8412210000 (насосы шестеренные объемные). Оборудование соответствует требованиям ГОСТ 13824-84.
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Длина, мм | 220 |
| Ширина, мм | 160 |
| Высота, мм | 140 |
| Код ТН ВЭД | 8412210000 |
Технические параметры шестеренного насоса
Проектирование и монтаж гидросистем высокой надежности требуют точного учета всех технических характеристик. Для насоса НШ71Д-4 ключевые эксплуатационные параметры приведены в таблице ниже.
| Параметр | Значение |
|---|
| Рабочий объём (± 3%), см³ | 71 |
| Номинальное давление на выходе, МПа | 20 |
| Номинальная частота вращения вала, с⁻¹ | 32 |
| Номинальная объёмная подача, л/мин | 123,1 |
| Давление на входе мин. / макс., МПа | 0,018 / 0,15 |
| Коэффициент подачи не менее | 0,95 |
| Коэффициент полезного действия не менее | 0,86 |
| Номинальная мощность, кВт | 56,9 |
| Температура окружающей среды, °C | -50...+60 |
| Номинальная кинематическая вязкость, мм²/с | 30...40 |
Инженер-гидравлик спрашивает у насоса НШ71Д-4: "Сколько еще проработаешь?" Насос отвечает: "Пока есть давление – смысла останавливаться нет!".
Преимущества и особенности эксплуатации
Выбор насоса НШ71Д-4 для модернизации или ремонта гидросистемы обеспечивает ряд значимых эксплуатационных преимуществ:
Высокая надежность и ресурс. Конструкция с усиленным корпусом и высокой точностью изготовления пары шестерен обеспечивает ресурс не менее 5000 часов наработки при соблюдении условий эксплуатации. Использование проверенных материалов позволяет насосу НШ71Д-4 длительно работать в условиях переменных нагрузок.
Стабильность параметров при различных температурах. Благодаря широкому диапазону допустимых температур среды (-50°C...+60°C) устройство одинаково эффективно работает как в условиях сибирской зимы, так и в летнюю жару, сохраняя коэффициент подачи на уровне не менее 0,95.
Универсальность применения и простота подключения. Стандартизированные присоединительные размеры фланца ISO 5210 позволяют легко интегрировать насос НШ71Д-4 в существующие гидравлические схемы тракторов, комбайнов и другой спецтехники.
Работа на стандартных минеральных маслах. Использование наиболее распространенных гидравлических масел с вязкостью 30–40 мм²/с удешевляет эксплуатацию и упрощает сервисное обслуживание.
Снижение простоев техники. Высокая ремонтопригодность и доступность запасных частей для модели насоса НШ71Д-4 позволяют быстро выполнять восстановительные работы и минимизировать время простоя дорогостоящего оборудования.
Принцип функционирования и конструкция
Работа данного шестеренного гидроагрегата основана на классическом принципе вытеснения. В корпусе насоса НШ71Д-4 размещена пара ведущей и ведомой прямозубых шестерен. Вращение от вала двигателя передается на ведущую шестерню. В области всасывания создается разрежение, благодаря чему рабочая среда поступает в межзубовые полости. Шестерни, вращаясь, переносят жидкость вдоль корпуса к нагнетательной полости, где происходит ее вытеснение в напорную линию гидросистемы. Плотное прилегание шестерен к корпусу и между собой минимизирует внутренние перетечки и обеспечивает высокий объемный КПД устройства.
Температурный режим работы и факторы, влияющие на ресурс
Установленный диапазон рабочих температур от -50°C до +60°C позволяет эксплуатировать насос НШ71Д-4 практически во всех климатических зонах России. Для обеспечения номинального срока службы в 5000 моточасов критически важно соблюдать следующие условия:
Качество и чистота рабочей жидкости. Использование минеральных масел с рекомендованной вязкостью и применение фильтров тонкой очистки не ниже 25 мкм предотвращает абразивный износ деталей. Качество масла напрямую влияет на ресурс работы насоса НШ71Д-4.
Поддержание давления на входе. Соблюдение минимального и максимального допустимого давления во всасывающей магистрали (0,018–0,15 МПа) исключает явление кавитации, разрушающей внутренние поверхности.
Плавность запуска и стабильность нагрузки. Избегание резких гидроударов и работа на рекомендованной частоте вращения 32 с⁻¹ (около 1920 об/мин) значительно продлевают межремонтный интервал.
Области применения и типовое оборудование
Данный гидроагрегат нашел широкое применение в отраслях, где требуется надежный источник гидравлической энергии. Насос НШ71Д-4 традиционно используется в системах тракторов МТЗ и К-700, зерноуборочных комбайнов "Дон" и "Акрос". Его устанавливают на строительно-дорожную технику: экскаваторы ЭО-2621, самосвалы КамАЗ-5511, автобетоносмесители. Устройство также востребовано в качестве базового элемента для построения автономных гидростанций (гидропакетов), применяемых в ремонтных мастерских или на производстве. Монтаж насоса НШ71Д-4 позволяет обеспечить стабильное давление в системах управления навесным оборудованием лесозаготовительных машин, гидропрессов и подъемно-транспортных устройств.
Расшифровка условного обозначения
Индекс насоса НШ71Д-4 несет полную информацию о его конструкции и типоразмере:
Н — обозначает тип изделия: Насос.
Ш — тип конструкции: Шестеренный.
71 — основной рабочий параметр: номинальный рабочий объем, равный 71 кубическому сантиметру за один оборот вала.
Д — индекс модификации, указывающий на исполнение с усиленным корпусом и валом, рассчитанным на повышенные нагрузки.
-4 — конструктивное исполнение, в данном случае связанное с особенностями крепления и венца шестерен.
Таким образом, видя обозначение насоса НШ71Д-4, инженер сразу получает информацию о его производительности, типе и прочностных характеристиках.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующей гидросистемой необходимо сверяться с габаритными и присоединительными размерами насоса НШ71Д-4. Основные размеры составляют 220×160×140 мм. Крепление осуществляется с использованием стандартного фланца ISO 5210. Для точной проверки посадочных мест и вала привода рекомендуется использовать чертежи, представленные ниже.

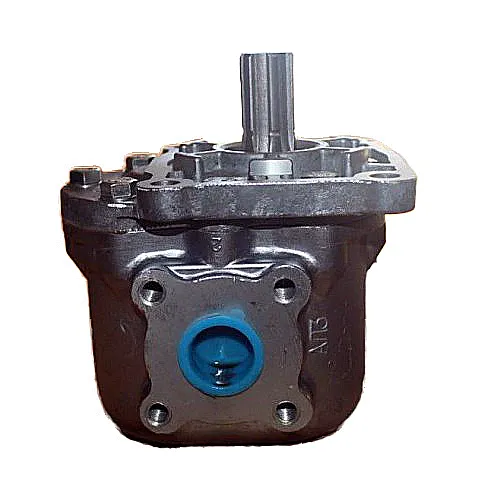

Изображение 1: Общий вид и габариты насоса НШ71Д-4

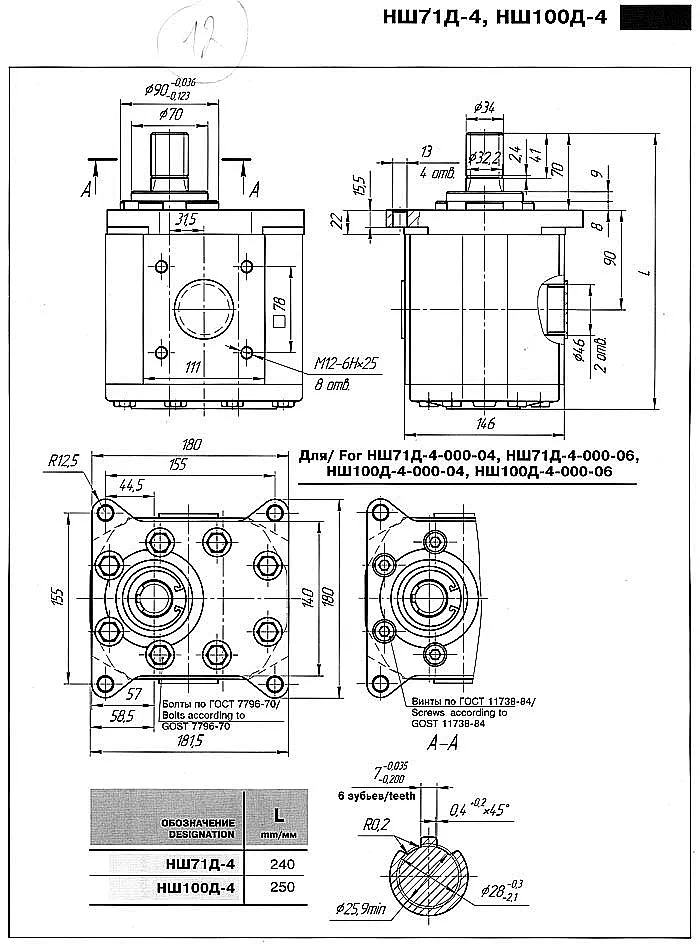

Изображение 2: Схема присоединения и расположение портов насоса НШ71Д-4
Типовой состав ремкомплекта и изнашиваемые детали
Для оперативного восстановления работоспособности насоса НШ71Д-4 рекомендуем использовать оригинальный ремкомплект. В состав наиболее часто заменяемых элементов входят:
| Наименование детали | Причина и условия износа |
|---|
| Комплект уплотнительных манжет вала | Износ происходит при работе с загрязненной средой, резких перепадах температур или превышении давления. Требует замены при появлении течи. |
| Пара шестерен (ведущая и ведомая) | Основной износ – абразивный, из-за загрязнений в масле. Признак необходимости замены – падение производительности и повышенный шум. |
| Подшипники вала | Выходят из строя при работе в условиях повышенной радиальной нагрузки или недостаточной смазки. |
| Уплотнения корпуса (прокладки) | Материал стареет со временем и под воздействием температуры, что может привести к наружной утечке. |
Распространенные ошибки при подборе насоса
Некорректный выбор насоса приводит к снижению производительности системы, перерасходу энергии и преждевременным поломкам. При подборе замены или аналога для насоса НШ71Д-4 избегайте следующих ошибок:
1. Выбор исключительно по присоединительным размерам или резьбе. Ключевыми являются параметры рабочего объема (71 см³) и номинального давления (20 МПа). Несоответствие по расходу сделает систему неработоспособной.
2. Игнорирование требований к рабочей среде. Данная модель рассчитана на минеральные масла с вязкостью 30–40 мм²/с. Использование других типов жидкостей (биоразлагаемых, водно-гликолевых) приведет к выходу из строя уплотнений.
3. Неучет кавитационных требований. Важно обеспечить условия на всасывании (давление 0,018–0,15 МПа) для предотвращения кавитации, разрушающей шестерни.
4. Пренебрежение климатическим диапазоном. Если техника эксплуатируется в условиях Крайнего Севера, насос НШ71Д-4 с допустимой температурой -50°C является предпочтительным выбором. Использование неподходящих моделей в мороз вызовет поломки.
Примеры оформления заказа
При необходимости приобретения или замены гидроагрегата укажите следующие данные для точного подбора:
Пример 1 (прямая замена): Насос НШ71Д-4 производства ГИДРАВЛИК – 2 шт. для ремонта гидросистемы тракторов МТЗ-82.
Пример 2 (комплект поставки): Насос НШ71Д-4 в сборе с муфтой привода – 1 шт. для восстановления работоспособности комбайна Дон-1500.
Пример 3 (оптовая партия для сервиса): Насос НШ71Д-4 – 5 шт., фильтр масла гидравлический ФГС-71 – 5 шт. для оснащения сервисного центра, обслуживающего парк дорожной техники.
Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с нашими специалистами через Контакты.
