Шестеренный насос НШ10ДА-4 является ключевым компонентом гидравлических систем управления в различных отраслях промышленности. Это оборудование предназначено для нагнетания минеральных масел и жидкостей в гидросистемы мобильной и стационарной спецтехники, обеспечивая стабильное давление и производительность. Основной функцией агрегата является создание постоянного потока рабочей среды для привода гидроцилиндров и моторов.
Вес насоса НШ10ДА-4 не превышает 3 кг (0,003 тонны), что минимизирует нагрузку на силовую раму техники. Габаритные размеры составляют: 180 мм в длину, 120 мм в ширину и 150 мм в высоту. Такая компактность обеспечивает удобство монтажа даже в стесненных условиях. Код ТН ВЭД для данной категории товаров — 8413.50.000 (насосы объемного вытеснения, поворотные, шестеренные).
«Что сказал один насос НШ10ДА-4 другому, когда перестал держать давление? «Дружище, похоже, мои шестеренки просят замену!».
| Параметр |
Значение |
| Рабочий объём, см³ |
10 (± 3%) |
| Номинальное давление на выходе, МПа |
16 |
| Стандартная частота вращения вала, об/мин |
2400 |
| Номинальная объёмная подача, л/мин |
21 |
| Минимальное/максимальное давление на входе, МПа |
0,018 / 0,15 |
| Диапазон температур рабочей среды, °C |
-50...+60 |
| Тип рабочей среды |
Минеральные масла (кинематическая вязкость 55...70 мм²/с) |
| Направление вращения вала |
Правое |
| Масса, кг |
3 |
Преимущества и особенности эксплуатации
Выбирая насос НШ10ДА-4, вы получаете ряд существенных преимуществ для вашего производства:
- Повышение ресурса системы: Высокая точность изготовления шестерен и качественная приработка узлов обеспечивает низкий износ, продлевая общий срок службы всей гидростанции или насосной группы.
- Стабильность рабочих параметров: Агрегат гарантирует постоянную подачу 21 л/мин при давлении до 16 МПа, что исключает сбои в работе управляемых механизмов.
- Универсальность монтажа: Стандартные присоединительные размеры и малые габариты позволяют легко произвести замену или установку на большинстве типов техники без проведения сложных сварочных или токарных работ.
- Снижение затрат на обслуживание: Адаптирован к работе с распространенными в России минеральными маслами ISO VG 46 и 68; требователен лишь к соблюдению общей чистоты гидросистемы, что сокращает частоту сервисного обслуживания.
Принцип работы гидравлического насоса
В основе функционирования насоса НШ10ДА-4 лежит пара зацепляющихся шестерен, заключенных в прочный корпус. Ведущая шестерня, приводимая во вращение от вала отбора мощности двигателя, передает крутящий момент ведомой. В зоне всасывания при расхождении зубьев создается разрежение, благодаря которому рабочая жидкость (масло) заполняет впадины. Транспортируемая по периферии корпуса, жидкость попадает в зону нагнетания, где зацепление зубьев вытесняет её в напорную магистраль, создавая необходимое давление. Внутренняя система компенсации зазоров предотвращает перетеки и поддерживает высокий объемный КПД установки. Подача смазки к подшипникам осуществляется самой перекачиваемой жидкостью.
Температурный режим и ресурс работы
Шестеренный насос НШ10ДА-4 рассчитан на эксплуатацию в широком температурном диапазоне от -50°C до +60°C. Он способен работать в режиме продолжительной нагрузки, а также выдерживать циклические старты и остановки при условии соблюдения требований к чистоте рабочей среды. Ресурс агрегата, составляющий порядка 5000 моточасов, напрямую зависит от качества фильтрации масла, отсутствия в системе воды и абразивных частиц, а также от соблюдения рекомендованного диапазона вязкости. Регулярная замена фильтрующих элементов и своевременное сервисное обслуживание являются основными факторами, продлевающими межремонтный период. Специальное уплотнение вала и коррозионностойкий корпус защищают узел от внешних воздействий.
Области применения
Насос НШ10ДА-4 используется в гидравлических контурах и гидростанциях различного промышленного и мобильного оборудования:
- Сельскохозяйственная техника: гидросистемы управления навесным оборудованием тракторов (МТЗ, К-700), комбайнов («Дон», «Енисей»).
- Строительная и дорожная техника: гидроприводы экскаваторов-погрузчиков, автокранов, дорожных катков (ДУ-31), мини-погрузчиков.
- Коммунальное хозяйство: системы подъема кузова самосвалов, мусоровозов, гидроусилители руля коммунальных машин.
- Промышленное оборудование: станочные гидроприводы, прессы, смазочные системы, испытательные стенды, насосные группы небольшой производительности.
Расшифровка условного обозначения
Маркировка НШ10ДА-4 построена в соответствии с ГОСТ и содержит всю информацию, необходимую для подбора:
- Н – Насос.
- Ш – Шестеренный.
- 10 – Рабочий объем, см³ (10 см³).
- Д – Двустороннее вращение вала (в данной модификации исполняется только правое).
- А – Обозначение модификации конструкции.
- 4 – Условный размер фланца присоединения.
Зная данную структуру, специалист может легко определить основные параметры агрегата и подобрать взаимозаменяемый узел из серии НШ.
Габаритные и монтажные размеры для проверки совместимости

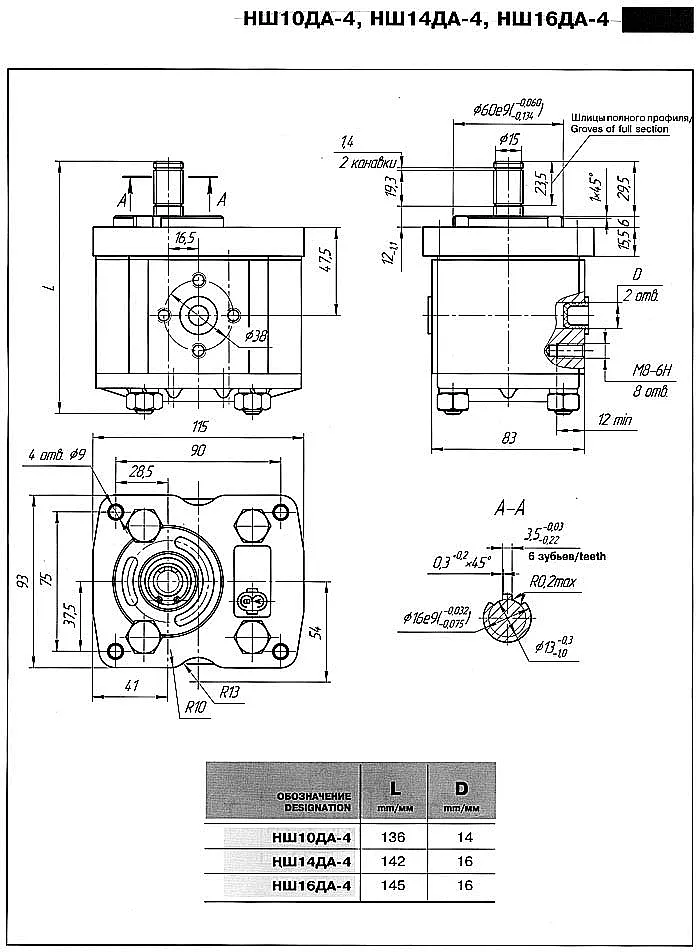

Габаритный чертеж гидронасоса НШ10ДА-4 с основными размерами корпуса.

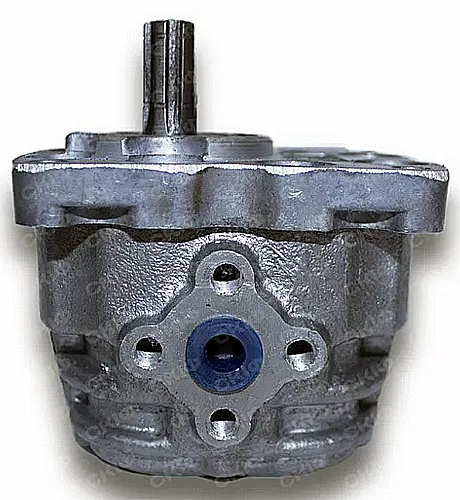

Фотография модели НШ10ДА-4, наглядно показывающая вид фланца и хвостовик приводного вала диаметром 18 мм.
Для корректной установки и проверки совместимости с существующей системой обратите внимание на ключевые размеры: посадочный диаметр фланца 80 мм, межосевое расстояние крепежных отверстий — 65 мм, хвостовик вала диаметром 18 мм и длиной выступающей части 30 мм. Сверка этих параметров с документацией на вашу технику позволит избежать ошибок при заказе и монтаже.
Типичные ошибки при подборе
- Выбор только по шагу резьбы или диаметру фланца без учета требуемого рабочего давления (до 16 МПа) и расхода (21 л/мин).
- Пренебрежение температурным диапазоном эксплуатации. Применение насоса при температурах за пределами -50...+60°C может привести к заклиниванию или утечкам.
- Использование неподходящего типа рабочей среды. Агрегат НШ10ДА-4 предназначен для минеральных масел, применение синтетических или водосодержащих жидкостей недопустимо и приведет к отказу.
- Игнорирование необходимости качественной фильтрации масла. Отсутствие фильтра тонкой очистки резко сокращает ресурс шестеренной пары.
Варианты заказа и взаимозаменяемость
Наша компания поставляет насос НШ10ДА-4 как в базовой комплектации под артикулом НШ10ДА-4. Для выполнения заявки мы рекомендуем указать следующие данные:
- Базовая модель: НШ10ДА-4 (правое вращение, фланец 80 мм).
- Модель с левым вращением: НШ10ДЛ-4 (при необходимости обратного направления вращения вала).
- Модели с другим рабочим объемом в серии НШ: НШ32, НШ50, НШ100 для гидросистем с более высокими требованиями к производительности.
Наши инженеры готовы провести бесплатный подбор аналога исходя из параметров вашей существующей гидросистемы. Для оформления заказа или получения технической консультации воспользуйтесь формой на сайте или свяжитесь с нами по телефону.
