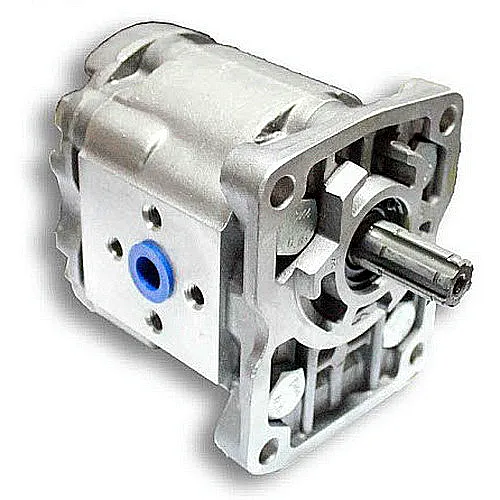

Назначение и описание гидравлического насоса НШ14Д-3
Насос НШ14Д-3 – это шестеренный гидроагрегат объемного типа с фиксированной подачей, предназначенный для создания стабильного потока рабочей жидкости в системах гидропривода мобильной и промышленной техники. Основная функция устройства – преобразование механической энергии вращения вала в энергию потока минерального масла с заданными параметрами давления и расхода. Агрегат нашел широкое применение благодаря своей конструктивной простоте, высокой надежности и ремонтопригодности.
Габаритные параметры и вес
Конструкция насоса НШ14Д-3 отличается компактностью. Общая масса агрегата в сборе составляет около 2,4 кг. Габаритные размеры унифицированы и соответствуют стандартам серии ВЗТА, что упрощает его монтаж и замену аналогов. Для таможенного оформления используется код ТН ВЭД 8413.50.0000 «Гидравлические силовые машины и моторы».
| Параметр | Значение |
|---|
| Длина, мм | 180 |
| Ширина, мм | 95 |
| Высота, мм | 85 |
| Масса, кг | 2,4 |
Приходит шестерня в корпус насоса НШ14Д-3 и говорит: «Нас тут двое, а работать должен я один, потому что у меня зубы ведущие!».
Технические параметры и эксплуатационные характеристики
Рабочие характеристики насоса НШ14Д-3 определяют его применение в системах с умеренным и средним давлением. Конструкция рассчитана на продолжительную работу в циклическом и непрерывном режимах.
| Параметр | Значение | Примечание |
|---|
| Рабочий объём, см³ | 13,75 (± 3%) | Номинальное значение |
| Номинальное давление, МПа | 16 | Давление на выходной магистрали |
| Тип рабочей среды | Минеральные масла | Вязкость 55–70 мм²/с |
| Частота вращения вала, об/мин | 2400 | Номинальная |
| Объёмная подача, л/мин | 30,3 | При номинальных оборотах и давлении |
| Коэффициент полезной подачи | ≥ 0,92 | Показывает реальную производительность |
| Мощность потребления, кВт | ≤ 10,3 | Максимальная на приводном валу |
| Температура работы, °C | от -50 до +60 | Диапазон эксплуатации |
| Направление вращения | Правое (по часовой стрелке) | Со стороны вала |
Преимущества и особенности эксплуатации
Выбор насоса НШ14Д-3 для комплектации или ремонта гидросистемы обеспечивает ряд ключевых преимуществ:
Сокращение простоев техники. Унифицированные присоединительные размеры и высокая доступность запасных частей позволяют быстро проводить замену.
Высокий рабочий ресурс. При использовании рекомендованных масел и своевременной фильтрации ресурс до первого капремонта превышает 5000 моточасов.
Простота монтажа и обслуживания. Конструкция не требует сложных регулировок, а ремонт может быть выполнен силами сервисной службы предприятия.
Стабильность давления в системе. Шестеренная пара обеспечивает плавную, пульсацию потока в пределах допустимых значений для большинства гидроприводов.
Широкая совместимость. Насос НШ14Д-3 подходит для замены аналогичных агрегатов на отечественной и импортной технике благодаря стандартному фланцевому креплению.
Принцип функционирования в гидравлическом контуре
Работа насоса НШ14Д-3 основана на классическом шестеренном принципе. Вращение от приводного вала, подключенного к двигателю, передается на ведущую шестерню, находящуюся в зацеплении с ведомой. В зоне всасывания, создаваемой при расхождении зубьев, рабочая жидкость захватывается и перемещается по периметру корпуса в полостях между зубьями и внутренней стенкой. В зоне нагнетания, где зубья снова входят в зацепление, масло вытесняется в напорную магистраль. Встроенный в конструкцию подшипниковый узел смазывается циркулирующей рабочей средой.
Ресурс работы и рекомендуемый температурный режим
Срок службы насоса НШ14Д-3 напрямую зависит от соблюдения условий эксплуатации. Диапазон рабочих температур от -50°C до +60°C позволяет использовать агрегат в большинстве климатических зон России. Для обеспечения заявленного ресурса в 5000 часов критически важно использовать масла с кинематической вязкостью в пределах 55–70 мм²/с, соответствующей группе по ISO VG 68. Не менее важна эффективная фильтрация – установка фильтров тонкой очистки с градацией не ниже 10–25 мкм значительно продлевает жизнь шестеренной паре и подшипникам. Эксплуатация в режиме постоянных перегрузок по давлению свыше 16 МПа ведет к ускоренному износу и сокращению межремонтного периода.
Области применения и типы оборудования
Гидравлический насос НШ14Д-3 применяется в качестве силового агрегата в системах, где требуется стабильная подача масла под давлением. Основные сферы применения:
Сельскохозяйственная техника: гидросистемы тракторов (МТЗ, Т-150, ДТ-75), комбайнов («Дон», «Енисей»), кормоуборочных машин.
Строительная и дорожная техника: экскаваторы, автогрейдеры, мини-погрузчики, асфальтоукладчики, катки.
Промышленное оборудование: прессы, ножницы, подъемники, станки с ЧПУ, где используется гидропривод.
Коммунальная техника: погрузчики, подметальные машины, самосвалы с опрокидывающим кузовом.
Состав ремонтного комплекта и часто заменяемые запчасти
Большинство отказов насоса НШ14Д-3 связано с естественным износом уплотнений и пар трения. Наличие ремкомплекта позволяет восстановить работоспособность без замены всего агрегата.
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнительные манжеты вала | Потеря эластичности из-за высоких температур, загрязнения, несвоевременной замены |
| Шестеренная пара (ведущая/ведомая) | Абразивный износ при плохой фильтрации масла, кавитация |
| Корпус насоса (гильза) | Износ посадочных мест под шестерни и подшипники при работе на загрязненной жидкости |
| Подшипники вала | Выработка из-за недостаточной смазки или перекосов при монтаже |
| Уплотнения торцевые | Компрессионный износ, повреждение от механических примесей |
Типовые ошибки при подборе насоса для замены
Чтобы избежать некорректной работы гидросистемы, при выборе насоса НШ14Д-3 или его аналога обратите внимание на следующие моменты:
1. Подбор только по присоединительным размерам. Необходимо сверять рабочий объем и номинальную подачу, так как при одинаковых фланцах могут устанавливаться насосы с разной производительностью.
2. Игнорирование вязкости рабочей жидкости. Использование масла, не соответствующего паспортным требованиям, ведет к падению КПД, перегреву и повышенному износу.
3. Несоответствие направления вращения. Насос НШ14Д-3 имеет правое вращение. Установка левосторонней модификации без изменения привода невозможна.
4. Превышение допустимого давления в системе. Если рабочее давление в магистрали превышает 16 МПа, необходимо выбирать модель из другой серии, рассчитанную на более высокие нагрузки.
Расшифровка условного обозначения модели НШ14Д-3
Маркировка насоса несет информацию о его типе и основных параметрах:
Н – Насос гидравлический.
Ш – Шестеренного типа (с шестернями внешнего зацепления).
14 – Условное обозначение рабочего объема, соответствующее 13,75 см³.
Д – Модификация, предназначенная для мобильной (дорожной, транспортной) техники.
3 – Порядковый номер конструктивного исполнения или условная серия (в данном случае – стандарты ВЗТА).
Габаритные и присоединительные размеры для монтажа
Перед монтажом насоса НШ14Д-3 необходимо убедиться в совпадении посадочных мест, диаметров и расположения крепежных отверстий на фланце приводного механизма. Габаритные чертежи и схемы с размерами позволяют точно спланировать установку агрегата.

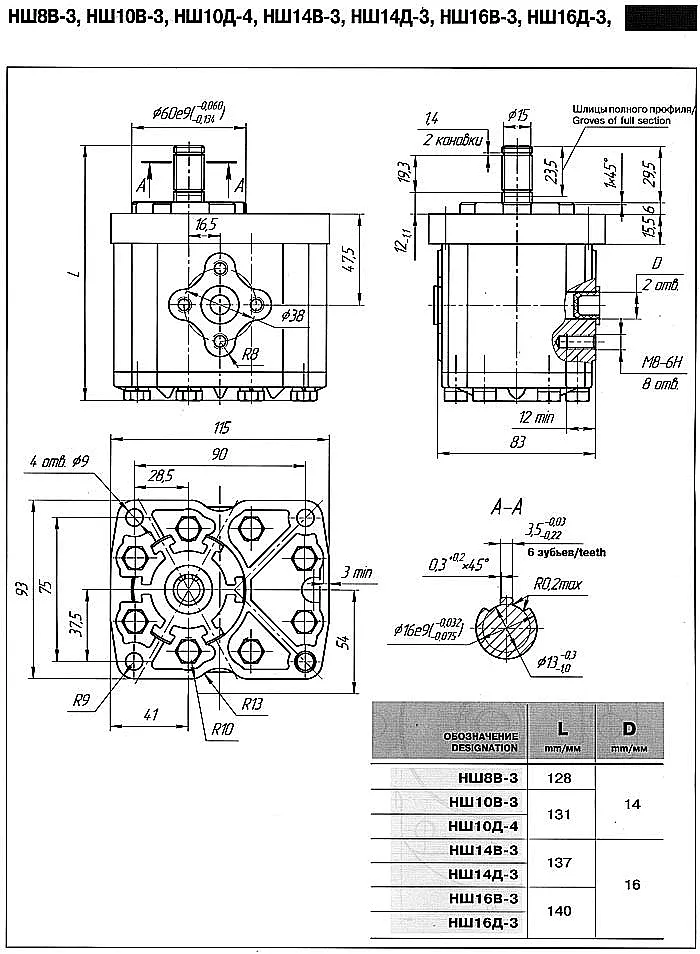

Рис.1. Габаритные размеры насоса НШ14Д-3.
Рис.2. Присоединительные размеры и расположение отверстий для крепления насоса НШ14Д-3.
Варианты оформления заказа и комплектации
Поставка насоса НШ14Д-3 осуществляется в базовой комплектации: агрегат в сборе, упакованный в индивидуальную тару. По запросу возможна поставка с ремкомплектом или запасными частями. Часто заказывают следующие варианты:
• Базовая модель НШ14Д-3. Для прямой замены вышедшего из строя агрегата.
• Насос НШ14Д-3 с левым вращением (если существует модификация). Уточняйте у менеджера.
• Поставка насоса в сборе с ремкомплектом. Для сервисных центров, планирующих ремонтные работы.
Вопросы и ответы по насосу НШ14Д-3
Как правильно подобрать модификацию насоса по давлению и расходу для конкретной техники?Для подбора необходимо знать требуемое рабочее давление в гидросистеме (не выше 16 МПа для НШ14Д-3), номинальную производительность (30,3 л/мин при 2400 об/мин) и тип рабочей среды – минеральное масло с вязкостью 55–70 мм²/с. Направление вращения (правое) также является ключевым параметром. Наши инженеры помогут подобрать модель по вашим техническим условиям.
Какие сроки поставки насоса НШ14Д-3 по России и есть ли он на складе?Насос НШ14Д-3 поддерживается в наличии на нашем центральном складе в Москве. Доставка в регионы РФ осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ) в срок от 2 до 7 дней в зависимости от удаленности. В Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону – регулярные отгрузки. В страны СНГ (Беларусь, Казахстан) поставка организуется под ключ.
Можно ли эксплуатировать насос НШ14Д-3 в условиях низких температур и на открытых площадках?Да, конструкция насоса НШ14Д-3 допускает работу при температуре до -50°C, что подходит для большинства российских регионов. Однако для запуска в мороз рекомендуется использовать зимние сорта масел (с меньшей вязкостью). При установке на открытой площадке необходимо защитить агрегат от прямого попадания воды и абразивной пыли.
Насос НШ14Д-3 совместим с импортными аналогами? Можно ли подобрать замену по креплению?Габаритные и присоединительные размеры насоса НШ14Д-3 соответствуют отечественным стандартам ВЗТА. В ряде случаев он может заменять импортные аналоги, но это требует тщательной проверки по фланцевому креплению, посадочному размеру вала (шпонка), направлению вращения и рабочим параметрам (давление/расход). Предоставьте данные старой модели, и мы подберем корректную замену или аналог.
