Описание и назначение насоса НШ50Д-3

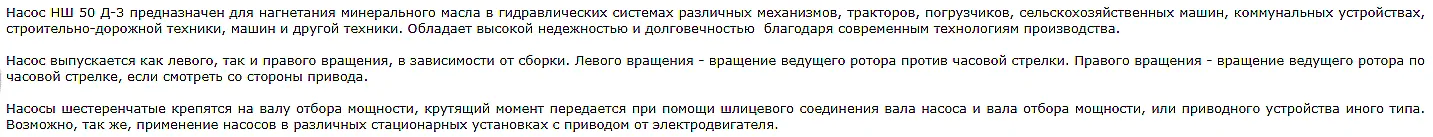

Насос НШ50Д-3 представляет собой гидравлический шестеренный агрегат, предназначенный для работы в составе насосных станций, гидроавтоматики и силовых гидроприводов. Основная функция – создание стабильного напора минерального масла в замкнутых системах. Идеально подходит для оснащения промышленного и мобильного оборудования, испытывающего регулярные высокие нагрузки.
Вес, габаритные размеры и код ТН ВЭД
Агрегат характеризуется компактными присоединительными размерами, соответствующими ГОСТ 8754-80, что упрощает его интеграцию в существующие гидросистемы. Масса устройства составляет 18.5 кг. Для осуществления таможенных операций используется код ТН ВЭД 8413609000.
| Параметр | Значение |
|---|
| Длина (с патрубками), мм | 285 |
| Ширина, мм | 210 |
| Высота, мм | 195 |
| Вес, кг | 18.5 |
Габаритные размеры приведены для базовой модели в сборе.
Конструкция насоса НШ50Д-3 в разрезе. Четко видны пара рабочих шестерен, конструкция валов и каналы для всасывания и нагнетания масла.
Шутка для гидравлика
Инженер объясняет практиканту: «Смотри, когда насос НШ50Д-3 работает, он не переживает о давлении — он его создаёт. Будь как этот насос!».
Подробные технические характеристики насоса НШ50Д-3
| Параметр | Значение |
|---|
| Рабочий объем (геометрическая подача) | 50 см³/об |
| Номинальное рабочее давление | 16 МПа (160 кгс/см²) |
| Максимально допустимое давление | 20 МПа |
| Предельная частота вращения вала | 2500 об/мин |
| Номинальная подача при 1500 об/мин | 75 л/мин |
| Средний полный КПД насоса | 92% |
| Тип рабочей среды | Минеральные и полусинтетические гидравлические масла |
| Рекомендуемая вязкость масла | 15-68 мм²/с |
| Диапазон рабочих температур | от -40°C до +80°C |
| Присоединительные размеры (фланцы/резьба) | По ГОСТ 20761-80, исполнение 3 |
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс работы. Конструкция насоса НШ50Д-3 с применением износостойких подшипников качения и термически обработанных шестерен обеспечивает ресурс свыше 5000 моточасов.
- Стабильность давления и производительности. Минимальный уровень пульсаций потока на выходе снижает динамическую нагрузку на всю гидросистему, продлевая срок службы других компонентов, таких как гидрораспределители и манометрические трубки.
- Универсальность монтажа и подключения. Фланцевое исполнение по ГОСТ и двустороннее вращение вала позволяют интегрировать агрегат практически в любую схему.
- Совместимость с типовыми гидросистемами. Насос НШ50Д-3 прямо заменяет штатные аналоги на большинстве отечественных тракторов, экскаваторов и станочного оборудования, что уменьшает простои при ремонте.
- Простота сервисного обслуживания. Возможность частичной разборки для замены уплотнительных элементов позволяет проводить обслуживание без демонтажа всей насосной группы.
Принцип работы в гидросистеме
Функционирование насоса НШ50Д-3 базируется на классическом шестеренном принципе. Ведущая шестерня, получая вращение от вала двигателя, сцепляется с ведомой. В зоне выхода зубьев из зацепления в полости всасывающей магистрали создается разрежение, за счет которого масло поступает из бака. Переносимое во впадинах зубьев масло перемещается по периферии корпуса в сторону нагнетательной полости. При входе зубьев в зацепление жидкость вытесняется в напорную линию, создавая требуемое рабочее давление. Герметичность полостей обеспечивается минимальными радиальными и торцевыми зазорами, оптимизированными для данной модели по рабочему объему. Благодаря качественной обработке внутренних поверхностей, насос НШ50Д-3 эффективно работает даже при высокой вязкости масла в условиях холодного пуска.

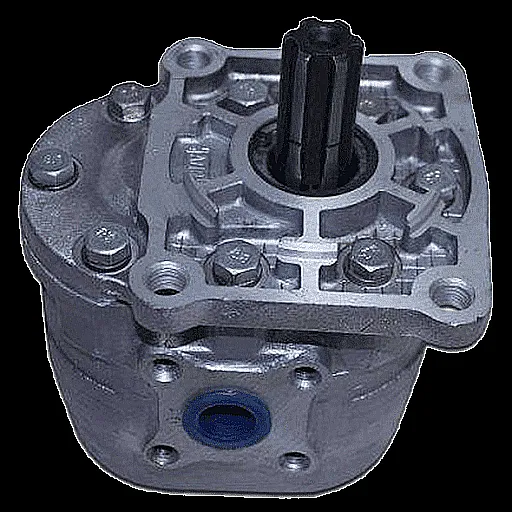

Насос НШ50Д-3 в сборе. Видны фланцы для подключения напорной и всасывающей линий, а также приводной вал со шлицевым соединением.
Температурный режим и ресурс
Данный шестеренный насос рассчитан на длительную работу в указанном температурном диапазоне. Для обеспечения заявленного ресурса в 5000 и более часов критически важны два фактора: качество фильтрации масла и соблюдение номинального давления. Использование масла, не соответствующего требованиям по чистоте (желательно не ниже класса 10-12 по ГОСТ 17216), приводит к абразивному износу рабочих пар и утечкам. Эксплуатация при давлениях, систематически превышающих 20 МПа, ведет к ускоренной усталости материала корпуса и подшипниковых узлов. Режим работы – преимущественно продолжительный, однако агрегат устойчив к циклическим нагрузкам и частым пускам/остановкам, характерным для строительной техники.
Оборудование и области применения насоса НШ50Д-3
Агрегат предназначен для установки на широкий спектр промышленной и мобильной техники, где требуется создание гидравлического потока со стабильными параметрами.
- Сельскохозяйственная и тракторная техника: Тракторы Беларус (МТЗ-80/82, МТЗ-1221), К-700/701 «Кировец», зерноуборочные комбайны.
- Строительно-дорожная и спецтехника: Экскаваторы ЭО-2621, ЭО-4225, бульдозеры ДЗ-110, ДЗ-240, автогрейдеры.
- Коммунальное оборудование: Погрузчики, машины для уборки территорий (КО-806), подъемники.
- Промышленные гидростанции: Насосные группы станков (прессы, ножницы), гидроприводы конвейеров, испытательные стенды.
- Лесозаготовительная техника: Харвестеры, форвардеры, погрузчики бревен.
Насос НШ50Д-3 часто применяется не только в роли основного насоса, но и в качестве вспомгательного, например, в составе гидроусилителей руля или систем управления отвалом.
Состав ремкомплекта и типовые запчасти
Наиболее подвержены износу уплотнительные элементы и детали, непосредственно контактирующие с рабочей средой.
| Наименование запчасти/узла | Условия износа / Причина замены |
|---|
| Манжеты (сальники) вала (набор) | Потеря эластичности, растрескивание от перепадов температур или неподходящего типа масла. Основной признак – течь по валу. |
| Уплотнительные кольца (О-rings) фланцев | Компрессионная усадка, выдавливание при превышении давления. Ведет к внешним утечкам в местах подсоединения трубопроводов. |
| Ведущая и ведомая шестерни (пара) | Абразивный износ вершин и боковых поверхностей зубьев из-за загрязненного масла. Снижает объемный КПД и производительность насоса. |
| Подшипниковые узлы | Появление люфта и вибрации вследствие ударных нагрузок или недостаточной смазки. Требует замени всего узла в сборе. |
| Разгрузочные пластины (торцевого распределения) | Износ рабочей поверхности, увеличивающий внутренние перетечки. Проявляется как падение давления при номинальной частоте вращения. |
Приобретение готового ремкомплекта для насоса НШ50Д-3 позволяет провести плановое сервисное обслуживание агрегата без поиска отдельных деталей.
Типичные ошибки при подборе шестеренного насоса
- Выбор исключительно по присоединительным размерам, без учета требуемой подачи (л/мин) и давления (МПа) в конкретной гидросистеме.
- Игнорирование температурного диапазона. Использование стандартного исполнения в условиях экстремального холода (-50°С и ниже) без предварительного подогрева масла.
- Несоответствие типа рабочей среды. Применение насоса, рассчитанного на минеральное масло, для перекачки жидкостей на водной основе или эмульсий, что ведет к быстрому коррозионному износу и выходу из строя.
- Неучет направления вращения вала. Хотя насос НШ50Д-3 допускает реверсивную работу, его подключение должно соответствовать проекту гидросистемы.
- Пренебрежение качеством фильтрации на входе насоса. Установка без фильтра грубой очистки – наиболее частая причина сокращения ресурса.
Условное обозначение и расшифровка модели
Шифр агрегата построен в соответствии с отечественной системой обозначений гидрооборудования: НШ 50 Д-3 ГОСТ 20761-80.
НШ – насос шестеренного типа.
50 – номинальный рабочий объем, выраженный в кубических сантиметрах на один оборот вала (см³/об).
Д – модификация, указывающая на конструктивную возможность двустороннего вращения (реверсивной работы).
3 – исполнение по присоединительным размерам (межосевое расстояние фланцев, диаметр и тип резьбы).
Ориентируясь на это обозначение, специалист может точно определить ключевые параметры насоса НШ50Д-3 и его взаимозаменяемость с другими моделями.
Габаритные и присоединительные размеры для монтажа
Чертеж с габаритными и присоединительными размерами насоса НШ50Д-3. Для проверки совместимости с оборудованием необходимо сверить расстояние между монтажными отверстиями фланцев, диаметр и тип резьбы патрубков (обычно трубная коническая резьба), а также размер и тип шлицевого соединения приводного вала.
Примеры оформления заказа на насос НШ50Д-3
Пример 1. Базовая модель для замены: Заказ на один насос НШ50Д-3 (шифр ГОСТ 20761-80) в стандартной комплектации для ремонта гидросистемы пресса. Доставка на предприятие в г. Екатеринбург.
Пример 2. Модель с дополнительным оснащением: Заказ на насос НШ50Д-3 в комплекте с комплектом уплотнений (ремкомплектом) и фильтром тонкой очистки ФГО-80 для восстановления системы управления трактора.
Пример 3. Партия для сервисного центра: Оптовая партия из 10 единиц насосов НШ50Д-3 для формирования складского запаса сервисного предприятия, обслуживающего строительную технику в регионе.
Для оформления заказа вы всегда можете отправить заявку с указанием требуемой модели и условий поставки.
Почему следует заказывать насос НШ50Д-3 у нас
Мы, компания ГИДРАВЛИКА, являются специализированным поставщиком оборудования бренда ГИДРАВЛИК. Все поставляемые агрегаты, включая насос НШ50Д-3, имеют заводскую комплектацию и сопроводительную документацию, что гарантирует их подлинность и полное соответствие заявленным техническим параметрам. Мы обеспечиваем доставку по всей территории России и в страны СНГ собственным и партнерским транспортом. Ключевыми городами отгрузки являются Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Наши инженеры готовы провести бесплатную техническую консультацию, помочь с подбором аналога под существующую систему и составить оптимальную схему подключения.
Свяжитесь с нами через форму на сайте https://777-gidra.ru или по контактам в разделе Контакты, чтобы уточнить наличие, цену и сроки поставки надежного насоса НШ50Д-3 для вашего производства.
