Насос НШ32В-3

Описание и назначение насоса НШ32В-3

Насос НШ32В-3 — это надежный шестеренный гидравлический насос, предназначенный для создания рабочего давления в гидросистемах промышленного оборудования, строительной и дорожной техники. Основная его функция заключается в преобразовании механической энергии вращения приводного вала в энергию потока рабочей жидкости.

Общая информация о модели НШ32В-3

Шестеренный насос НШ32В-3 относится к серии НШ32 и является одним из наиболее востребованных агрегатов в своем классе. Его отличает сбалансированное соотношение рабочих параметров, что обеспечивает стабильную работу в составе насосных станций, энергоузлов и мобильных гидравлических систем. Рассматриваемый насос НШ32В-3 нашел широкое применение за счет своей неприхотливости и высокой ремонтопригодности.

Технические характеристики насоса НШ32В-3

Ключевые эксплуатационные параметры напрямую влияют на возможность интеграции агрегата в существующую или проектируемую систему. Выбирая насос НШ32В-3, необходимо сверить его характеристики с требованиями оборудования.

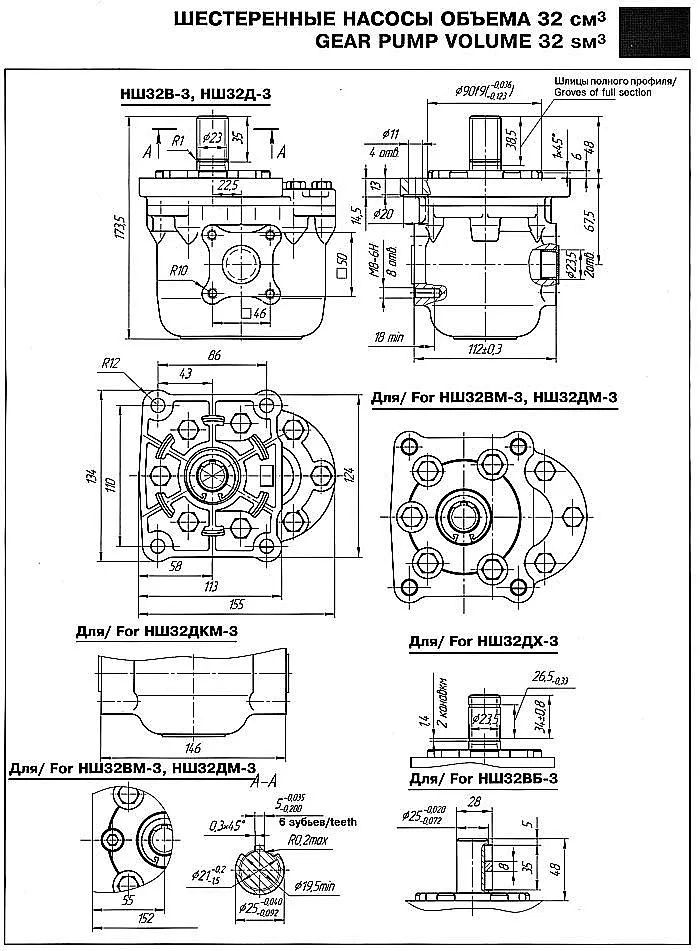

Габаритные размеры и вес

Габаритные размеры являются критическим параметром при модернизации установок, где пространство для монтажа ограничено. Вес и присоединительные размеры насоса НШ32В-3 стандартизированы и соответствуют типовым шестеренным насосам серии НШ32.

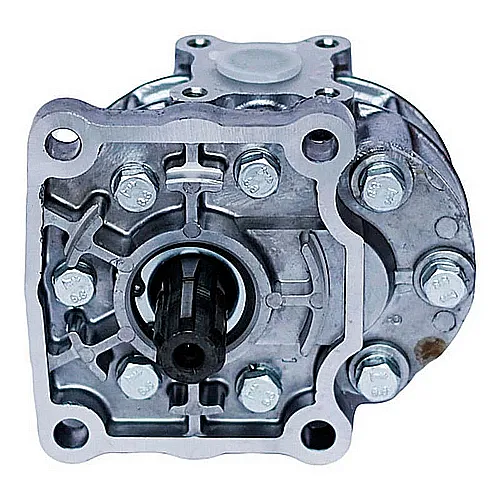

Насос шестеренный НШ32В-3, вид спереди с присоединительными отверстиями.

Инженер спрашивает у механика: «Почему у тебя на столе лежит насос НШ32В-3?» — «Это мой талисман», — отвечает тот. — «Как только я его положил, все остальные насосы начали работать, как положено!»

Преимущества и особенности эксплуатации

Выбор насоса НШ32В-3 для гидравлической станции или группы обусловлен рядом практических преимуществ для промышленного предприятия:

• Высокая надежность и увеличенный ресурс работы. Простая и проверенная конструкция с минимальным количеством подвижных частей обеспечивает длительный срок службы даже в условиях циклических нагрузок.
• Стабильность рабочих характеристик. Шестеренная пара гарантирует равномерную подачу масла с минимальными пульсациями, что положительно сказывается на точности работы управляемых гидроцилиндров и моторов.
• Удобство монтажа и сервисного обслуживания. Стандартизированные присоединительные размеры и фланцы упрощают установку и замену насоса. Также упрощен доступ к основным изнашиваемым элементам для проведения ремонта.
• Универсальность и совместимость. Насос НШ32В-3 может работать с широким спектром индустриальных масел и рабочей среды (гидравлических жидкостей), соответствующих заданной вязкости.
• Снижение простоев оборудования. За счет доступности и относительно невысокой стоимости ремкомплектов время на проведение сервисных работ и восстановление работоспособности гидросистемы сокращается до минимума.

Принцип работы шестеренного насоса серии НШ

Принцип действия насоса НШ32В-3 основан на объемном вытеснении жидкости. Две шестерни – ведущая и ведомая – находятся в зацеплении в тесном корпусе. Масло поступает во всасывающую полость, захватывается зубьями шестерен, переносится вдоль стенок корпуса и вытесняется в нагнетательную магистраль. Герметичность между полостями обеспечивается минимальными зазорами между зубьями и корпусом.

Температурный режим работы и срок службы

Насос НШ32В-3 рассчитан на работу в широком диапазоне температур окружающей среды от -50°C до +60°C. При этом температура рабочей жидкости должна находиться в пределах от 0°C до +80°C. Для холодного пуска необходимо использовать масла пониженной вязкости или предварительный подогрев.

Ресурс агрегата напрямую зависит от соблюдения условий эксплуатации. Ключевые факторы, продлевающие срок службы: использование рабочей жидкости рекомендуемой вязкости (55–70 мм²/с), качественная фильтрация масла от механических примесей (рекомендуется тонкость фильтрации не грубее 25 мкм), отсутствие кавитации и поддержание давления в пределах паспортных значений. При соблюдении этих условий насос НШ32В-3 отрабатывает полный межремонтный цикл.

Область применения и типы оборудования

Гидравлический насос НШ32В-3 является универсальным источником давления для различных отраслей промышленности. Его устанавливают на:

• Станочное оборудование: прессы (гидравлические, листоштамповочные), кузнечно-прессовые машины, металлорежущие станки с ЧПУ (для подачи СОЖ под давлением).
• Строительную и дорожно-строительную технику: экскаваторы, погрузчики, бульдозеры, автогрейдеры, манипуляторы.
• Специализированную технику: коммунальные машины, лесозаготовительное оборудование, подъемные устройства (гидравлические домкраты, подъемники).
• Мобильные и стационарные гидростанции (гидростанции) и насосные группы для питания испытательных стендов, систем управления.

Таким образом, данный насос востребован везде, где требуется надежный, неприхотливый и ремонтопригодный источник гидравлической энергии среднего давления.

Ремкомплект и основные изнашиваемые элементы

Для проведения сервисного обслуживания или восстановительного ремонта шестеренного насоса НШ32В-3 используется стандартный ремкомплект. В состав чаще всего входят уплотнительные элементы и детали, подверженные естественному износу.

Компоненты насоса НШ32В-3: шестерни, корпус и уплотнительные элементы в разобранном виде.

Типичные ошибки при подборе насоса НШ32В-3

Неправильный выбор гидронасоса приводит к преждевременному выходу его из строя или некорректной работе всей системы. Избегайте следующих ошибок:

• Выбор исключительно по присоединительным размерам. Сначала необходимо убедиться в соответствии рабочего объема (32 см³), создаваемого давления (до 16 МПа) и производительности (68.8 л/мин) параметрам гидросистемы.
• Игнорирование типа и качества рабочей среды. Насос НШ32В-3 рассчитан на масла с определенной вязкостью. Использование жидкостей, не соответствующих паспортным данным (например, слишком вязких или с агрессивными присадками), сократит ресурс.
• Неучет реального температурного диапазона эксплуатации. Если оборудование работает в неотапливаемом цехе или на открытом воздухе при сильных морозах, необходимо предусмотреть меры для холодного пуска или выбрать морозостойкое исполнение уплотнений.
• Несоответствие частоты вращения приводного вала. Работа на оборотах, значительно превышающих номинальные 2400 об/мин, приведет к ускоренному износу и кавитации.

Условное обозначение модели с расшифровкой

Маркировка «НШ32В-3» несет в себе ключевую информацию о насосе:

• НШ — Насос Шестеренный.
• 32 — Рабочий объем, выраженный в кубических сантиметрах (см³).
• В — Исполнение насоса, определяющее максимальное рабочее давление (в данном случае 16 МПа) и, возможно, особенности конструкции или материалов.
• 3 — Модификация насоса или условное обозначение конструктивного ряда (в данном случае модификация с давлением 16 МПа).
• Буква «Л» в обозначении модели (НШ32В-3Л) указывает на левое вращение приводного вала (против часовой стрелки, если смотреть со стороны вала). Отсутствие «Л» означает правое вращение.

Примеры заказа и возможные модификации

При оформлении заявки важно точно указать необходимую модификацию. Вот несколько примеров корректного обозначения:

Насос НШ32В-3 в сборе, установленный на фланец гидравлической станции.

Часто задаваемые вопросы о насосе НШ32В-3

Как выбрать между НШ32В-3 и другими модификациями серии НШ32 (например, НШ32А-3)?
Ключевое отличие — в максимальном рабочем давлении. Насос НШ32В-3 рассчитан на 16 МПа, а НШ32А-3 — на 20 МПа. Выбор определяется требованиями вашего гидравлического контура. Также учитывайте частоту вращения (2400 об/мин — номинал) и требуемую производительность 68.8 л/мин. Для точного подбора рекомендуется предоставить технические условия гидросистемы.

Какие сроки поставки насоса НШ32В-3 по России и есть ли он на складе?
Статус наличия на складе и актуальные сроки поставки уточняйте у наших менеджеров. Мы осуществляем быструю доставку во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Как правило, складская позиция отгружается в течение нескольких рабочих дней.

Какие условия эксплуатации допускаются для насоса НШ32В-3 в российском климате?
Насос рассчитан на работу при температуре окружающей среды от -50°C до +60°C. Однако при низких температурах критически важно использовать рабочую жидкость соответствующей вязкости или предусмотреть систему подогрева для холодного пуска. Для работы в пыльных помещениях стандартное исполнение требует защиты входного патрубка фильтром-всасывателем и поддержания чистоты масла.

Насос НШ32В-3 совместим с импортным оборудованием? Можно ли подобрать его как аналог?
Да, шестеренные насосы серии НШ часто используются в качестве российских аналогов для замены импортных агрегатов. Для точного подтверждения совместимости необходимо сопоставить основные параметры: рабочий объем (32 см³), давление (16 МПа), частоту вращения (до 2400 об/мин), тип присоединения (резьба М18х1.5 или фланец) и направление вращения вала. Наши специалисты помогут провести сверку и подобрать корректную замену.

Заключение

Насос НШ32В-3 от бренда ГИДРАВЛИК — это проверенное и эффективное решение для оснащения промышленных гидросистем, требующих надежного источника давления до 16 МПа. Его технические характеристики, ремонтопригодность и доступность делают его экономически выгодным выбором для производственных и сервисных компаний. Все оборудование поставляется компанией ГИДРАВЛИКА с гарантией 12 месяцев.

Для получения профессиональной консультации по подбору, уточнения наличия, сроков поставки и стоимости насоса НШ32В-3 или его аналогов, обратитесь к нашим специалистам через раздел Контакты или воспользуйтесь формой заявки на сайте 777-gidra.ru.
