Описание и назначение гидронасоса
Насос пластинчатый НПл 80-12,5/16 представляет собой компактный двухпоточный гидравлический агрегат, созданный для одновременного обеспечения двух независимых потребителей в составе одной гидросистемы. Эта конструкция объединяет два насосных модуля в едином корпусе, что исключает потребность в монтаже двух отдельных агрегатов и сокращает общие габариты насосной станции. Основной функционал изделия заключается в стабильной подаче гидравлической жидкости под высоким давлением к исполнительным механизмам промышленного оборудования. Устройство широко внедряется в системы, где требуется раздельное управление гидравлическими контурами с сохранением единого привода.
Технические характеристики и габариты
Конструкция насоса пластинчатого НПл 80-12,5/16 спроектирована для продолжительной работы в условиях интенсивной промышленной эксплуатации. Агрегат соответствует техническим условиям ТУ 2.053.1899-88. Его производительность и рабочие параметры делают его идеальным компонентом для модернизации и ремонта гидравлических систем.
| Наименование параметра | Значение и единицы измерения |
|---|
| Номинальное рабочее давление, Pном | 16 МПа (160 кгс/см²) |
| Максимально допустимое давление, Pмакс | 20 МПа (кратковременно) |
| Подача (производительность) по потокам, Q | 108,0 л/мин и 14,4 л/мин |
| Рабочий объем каждой секции, q | 80,0 см³ и 12,5 см³ |
| Номинальная частота вращения вала, nном | 1500 об/мин |
| Допустимый диапазон частоты вращения | от 1200 до 1800 об/мин |
| Потребляемая мощность, N | 39,8 кВт (при Pном и nном) |
| Рекомендуемый тип рабочей жидкости | Масла ИГП-38, ВНИИ НП-403, МГЕ-46А и их импортные аналоги |
| Диапазон кинематической вязкости масла | 25 – 213 мм²/с |
| Требуемая тонкость фильтрации | не грубее 25 мкм (желательно 10 мкм) |
Вес, габариты и классификационный код
Ключевые физические параметры агрегата, необходимые для планирования монтажа и логистики, приведены ниже. Насос пластинчатый НПл 80-12,5/16 обладает габаритами, которые позволяют производить замену устаревших моделей серий Г12-2 и БГ12-2 без переделки посадочных мест.
| Параметр | Значение |
|---|
| Масса насоса | 32 кг |
| Габаритная длина (L) | 320 мм |
| Габаритная ширина (B) | 280 мм |
| Габаритная высота (H) | 210 мм |
| Код ТН ВЭД ЕАЭС | 8413 50 000 0 |
— Инженер-гидравлик говорит стажеру: «Иди проверь, тот ли это насос пластинчатый НПл 80-12,5/16». Стажер возвращается и докладывает: «Тот! Даже пластины на месте». Анекдот старой школы про важность точной идентификации оборудования.
Преимущества и особенности эксплуатации
Выбор данной модели гидравлического насоса при комплектации или ремонте оборудования дает пользователю ряд существенных эксплуатационных выгод:
1. Экономия пространства и стоимости. Использование одного двухпоточного насоса вместо двух отдельных агрегатов сокращает габариты гидростанции, уменьшает количество монтажных элементов (муфт, фланцев, крепежа) и снижает общую стоимость системы.
2. Независимость гидравлических контуров. Два напорных потока работают изолированно, что исключает взаимное влияние контуров друг на друга. Это критически важно для точного оборудования, такого как станки с ЧПУ, где необходима синхронная, но независимая работа нескольких исполнительных органов.
3. Повышенная надежность и ресурс. Конструкция насоса пластинчатого НПл 80-12,5/16 рассчитана на работу в непрерывном режиме. Применение качественных материалов для пластин, ротора и корпуса, а также соблюдение требований по фильтрации масла обеспечивают ресурс работы до 10 000 часов и более.
4. Простота монтажа и сервиса. Стандартизированные присоединительные размеры фланца (по ГОСТ 12815-80) и вала облегчают установку агрегата. Конструкция позволяет проводить сервисное обслуживание, включая замену пластин и уплотнений, без полного демонтажа насосной группы в ряде случаев.
5. Совместимость с типовыми системами. Агрегат рассчитан на работу с распространенными типами гидравлических масел и совместим с большинством отечественных и импортных гидрораспределителей, клапанов и аккумуляторов, что упрощает его интеграцию в существующие гидросистемы.
Принцип работы в гидравлической системе
Работа насоса пластинчатого НПл 80-12,5/16 основана на принципе объемного вытеснения. Вал насоса, приводимый во вращение электродвигателем через упругую муфту, передает крутящий момент на ротор. В радиальных пазах ротора свободно размещены подвижные пластины. Под действием центробежной силы и давления жидкости в распределительной крышке пластины выдвигаются и плотно прижимаются к внутренней поверхности эксцентрично расположенного статора (кольца).
При вращении объем полостей между пластинами, ротором и статором непрерывно изменяется. В зоне всасывания объем увеличивается, создавая разрежение, за счет которого рабочая жидкость из бака через всасывающий патрубок заполняет камеры. В зоне нагнетания объем уменьшается, и жидкость вытесняется в напорную магистраль. Двухпоточность реализована за счет наличия двух независимых наборов пластин и каналов в распределительном устройстве, но с общим всасывающим каналом. Это обеспечивает независимую подачу масла по двум напорным линиям.
Температурный режим работы и ресурс агрегата
Эксплуатация насоса допускается в диапазоне температур окружающего воздуха и рабочей жидкости от -10°C до +60°C. Для запуска при отрицательных температурах необходимо использовать масла всесезонного или зимнего класса и обеспечить предварительный прогрев системы, например, за счет циркуляции жидкости. Климатическое исполнение УХЛ4 подтверждает пригодность для умеренного и холодного климата.
Заявленный производителем ресурс насоса пластинчатого НПл 80-12,5/16 до первого капитального ремонта составляет не менее 10 000 часов при соблюдении условий эксплуатации: поддержание рекомендуемой вязкости масла, непревышение номинального давления, соблюдение частоты вращения и качественная фильтрация (тонкость не грубее 25 мкм). Срок службы может быть продлен до 15 000 часов при регулярном техническом обслуживании и использовании высококачественных масел.
Основными факторами, влияющими на снижение ресурса, являются: работа на загрязненном масле (абразивный износ пластин и статора), кавитация из-за подсоса воздуха или низкого давления на входе, перегрузки по давлению свыше 20 МПа, работа на масле с несоответствующей вязкостью.
Область применения и типовое оборудование
Двухпоточная конфигурация делает данный насос пластинчатый НПл 80-12,5/16 особенно востребованным в оборудовании, где необходимо запитать два гидравлических контура от одного силового привода. Основные сферы применения:
Металлообработка: Токарные, фрезерные, шлифовальные, сверлильные станки, в том числе с ЧПУ. Часто один поток отвечает за подачу суппорта/стола, а второй — за вращение шпинделя или зажимные механизмы.
Прессовое оборудование: Гидравлические прессы для штамповки, ковки, брикетирования, где требуется независимое управление главным цилиндром и цилиндрами выталкивателя или зажима заготовки.
Деревообработка: Кромкооблицовочные станки, прессы для склеивания щитов, лесопильные линии.
Специальное оборудование: Литейные машины, испытательные стенды, подъемно-транспортные механизмы (краны, подъемники).

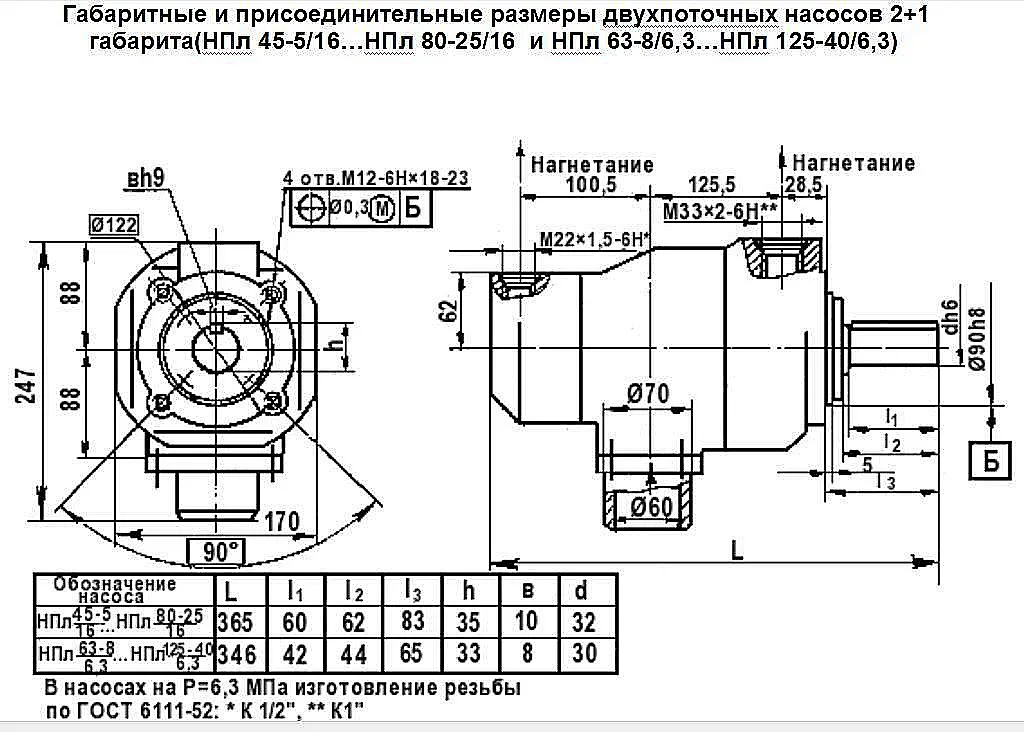

Чертеж габаритных размеров насоса НПл 80-12,5/16 для подготовки монтажной площадки.
Состав ремкомплекта и типовые узлы замены
Для обеспечения ремонтопригодности насоса пластинчатого НПл 80-12,5/16 производитель и поставщик предлагают ремкомплекты. Чаще всего в процессе эксплуатации подвергаются износу следующие детали:
| Наименование детали/узла | Признаки износа/условия замены |
|---|
| Комплект пластин (лопаток) | Снижение производительности, увеличение шума, задиры на рабочих кромках. Заменяется при износе по толщине или при поломке. |
| Распределительная крышка (боковина) | Износ рабочих поверхностей и уплотнительных канавок, приводящий к внутренним перетечкам и падению давления. |
| Статор (рабочее кольцо) | Износ внутренней рабочей поверхности, образование рисок и выработки. Влияет на герметичность камер и КПД насоса. |
| Уплотнение вала (сальник или манжета) | Внешняя утечка масла по валу. Замена требуется при появлении капель или струйки масла. |
| Уплотнительные кольца и прокладки | Утечки в местах разъемов корпуса. Заменяются при каждой разборке насоса. |
Типичные ошибки при подборе насосного оборудования
Некорректный выбор насоса ведет к преждевременному выходу его из строя или неэффективной работе всей гидросистемы. Распространенные ошибки:
1. Пренебрежение двухпоточностью. Попытка использовать двухпоточный насос для питания одного контура с большим расходом путем объединения выходов. Это может привести к дисбалансу нагрузок на секции и повышенному износу. Если требуется один мощный поток, следует выбрать соответствующую однопоточную модель.
2. Выбор только по присоединительным размерам. Совпадение фланца и вала не гарантирует корректной работы. Критически важно проверять соответствие требуемого расхода (л/мин) и давления (МПа) паспортным данным насоса. Несоответствие расхода приведет к нехватке скорости исполнительных механизмов, а превышение давления — к аварийной ситуации.
3. Игнорирование требований к рабочей среде. Использование нерекомендованных типов жидкостей (например, водомасляных эмульсий низкого качества или жидкостей на спиртовой основе), а также работа без должной фильтрации резко сокращает ресурс пластин и дорогостоящего статора.
4. Неучет температурного диапазона. Установка насоса для работы в неотапливаемом цехе зимой без перехода на зимнее масло или без системы подогрева бака приведет к затрудненному запуску, кавитации и износу в первые минуты работы.
Условное обозначение модели: расшифровка индекса
Маркировка НПл 80-12,5/16 построена в соответствии с отечественной системой обозначений гидравлических машин. Ее расшифровка позволяет однозначно определить ключевые параметры:
НПл — Насос Пластинчатый. Буква «Л» в старом обозначении могла указывать на левое вращение, в данной модели отсутствие отдельной буквы «Л» после цифр означает правое вращение вала (со стороны привода).
80 — Рабочий объем первой (большей) насосной секции, выраженный в кубических сантиметрах (см³).
12,5 — Рабочий объем второй (меньшей) насосной секции, см³.
16 — Номинальное рабочее давление, на которое рассчитан насос, в мегапаскалях (МПа).
Таким образом, индекс содержит всю основную информацию для первичного подбора. Для получения полных данных о присоединении, оборотах и производительности необходимо обратиться к техническому паспорту или каталогу.
Схема присоединительных размеров для проверки совместимости с приводным электродвигателем и рамой.
Габаритные и присоединительные размеры для монтажа
Перед заказом и установкой насоса пластинчатого НПл 80-12,5/16 необходимо сверить его монтажные размеры с параметрами приводного электродвигателя и посадочного места на гидростанции или раме оборудования.
Основные присоединительные параметры:
Вал привода: Диаметр – 28 мм. На валу имеется шпоночный паз для соединения с упругой муфтой. Соосность вала насоса и электродвигателя должна быть тщательно отрегулирована во избежание вибраций и износа подшипников.
Фланец крепления: Посадочный диаметр фланца – 140 мм. Крепление осуществляется через четыре отверстия диаметром 14 мм, расположенные на окружности диаметром 100 мм. Резьба крепежных болтов – М12.
Присоединительная резьба гидропортов: Общий всасывающий патрубок – трубная резьба Г1". Напорные патрубки двух независимых потоков – трубная резьба Г3/4".
Рекомендуется при монтаже использовать штатные уплотнители (прокладки или уплотнительную пасту) для герметизации фланцевых соединений.
Варианты комплектации и примеры заказа
Поставщик «ГИДРАВЛИКА» предлагает насос в различных комплектациях для оптимального удовлетворения потребностей клиента:
1. Базовая поставка. Насос пластинчатый НПл 80-12,5/16 в индивидуальной упаковке, с паспортом изделия и руководством по эксплуатации.
2. Комплект для ремонта/модернизации станка. Насос НПл 80-12,5/16 + комплект сменных пластин + уплотнительный ремкомплект (манжеты, прокладки) + рекомендации по маслу. Актуально для сервисных центров.
3. Поставка в составе насосной группы. Насос, смонтированный на топ-плиту бака гидростанции в сборе с электродвигателем нужной мощности, муфтой, заливной горловиной, фильтром всасывания и необходимыми клапанами (предохранительным, обратным).
Примеры оформленных заказов: для модернизации фрезерного станка 6Р13 в Нижнем Новгороде; для замены вышедшего из строя насоса на прессе усилием 100 тн в Челябинске; для комплектации новой испытательной гидростанции на предприятии в Санкт-Петербурге.
Поставки по России и СНГ, гарантия и сервис
Оборудование торговой марки ГИДРАВЛИК поставляется напрямую от производителя компанией «ГИДРАВЛИКА». Мы обеспечиваем доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Красноярск, Владивосток и другие города. Для клиентов из стран СНГ (Казахстан, Беларусь, Армения, Кыргызстан, Узбекистан) организуются поставки с оформлением необходимых таможенных документов.
На насос пластинчатый НПл 80-12,5/16 предоставляется гарантия 24 месяца при соблюдении условий эксплуатации, указанных в паспорте. Наша техническая служба готова оказать консультативную поддержку по подбору аналога для замены устаревшего оборудования, а также по вопросам монтажа и пусконаладки.
Для получения подробной информации о наличии, актуальных ценах и условиях поставки свяжитесь с нашими менеджерами через сайт 777-gidra.ru или посетите раздел Контакты. Опытные инженеры помогут подобрать оптимальное решение для вашей гидравлической системы.
