Насос пластинчатый НПл 80-25/16 – это двухпоточный объемный гидравлический насос, предназначенный для создания стабильного потока рабочей жидкости в двух независимых контурах промышленных гидравлических систем. Агрегат обеспечивает нерегулируемую подачу масла с номинальным рабочим давлением 16 МПа, что делает его ключевым компонентом в станочном оборудовании с ЧПУ, прессах и автоматизированных производственных линиях. Два насосных блока, объединенные в общем корпусе, разделяют контуры подачи, что повышает гибкость управления гидросистемой.
Схема конструкции пластинчатого насоса НПл 80-25/16 с обозначением всасывающей и нагнетательных магистралей.
Основные размеры и параметры
Агрегат НПл 80-25/16 относится к классу среднетоннажного промышленного гидрооборудования. Габаритные размеры позволяют интегрировать его в большинство типовых гидравлических станций и насосных групп.
| Параметр | Значение |
|---|
| Масса | 32 кг |
| Габариты (Д×Ш×В) | 350×280×220 мм |
| Присоединительный фланец (всас/нагн.) | ГОСТ 12815-80, размер 25 |
| Код ТН ВЭД | 8413 50 000 0 |
Знакомый сервисный инженер рассказывает: «С понедельника мучаюсь с шумом в гидросистеме пресса. Все проверил, фильтры поменял — тишина. Сегодня включил – снова гул. Оказалось, мастер смены для надежности параллельно насос пластинчатый НПл 80-25/16 в нерабочий контур поставил – вот давление и гудит, как не в себя!»
Технические характеристики гидронасоса
Ниже приведены ключевые рабочие параметры, определяющие область применения и производительность данного изделия.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 16 |
| Давление настройки предохранительного клапана, МПа (макс.) | 17.6 |
| Номинальная подача, л/мин | 108.0 / 33.0 |
| Рабочий объем, см³/об | 80.0 / 25.0 |
| Диапазон рабочих частот вращения, об/мин | 1200 (мин.) / 1500 (ном.) / 1800 (макс.) |
| Номинальная мощность потребления, кВт | 44.8 |
| Тип рабочей среды (рекомендуемая) | Минеральные масла (ИГП-38, ВНИИНП-403) |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 80-25/16 для проектирования или замены в существующей гидросистеме обеспечивает ряд существенных преимуществ:
Минимизация простоев. Двухпоточная конфигурация допускает работу одного контура при временном отключении или обслуживании второго, повышая общую надежность технологической линии.
Высокий эксплуатационный ресурс. Конструкция роторно-пластинчатой группы и тщательный подбор материалов обеспечивают длительный срок службы, превышающий 15 000 моточасов при правильной фильтрации.
Стабильность гидравлических параметров. Насос пластинчатый НПл 80-25/16 обеспечивает подачу рабочей среды с минимальной пульсацией, что критически важно для точного позиционирования в станках и прессах.
Удобство интеграции. Стандартизированные присоединительные размеры по ГОСТ 12815-80 упрощают монтаж и замену оборудования на уже действующих гидростанциях.
Универсальность. Совместимость с широким спектром минеральных масел и допустимость работы в умеренном климатическом исполнении УХЛ4 расширяет область применения.
Принцип действия двухпоточной гидравлической системы
Работа агрегата основана на классическом роторно-пластинчатом принципе. Вращение от приводного вала передается ротору, в радиальных пазах которого свободно перемещаются пластины. Под действием центробежной силы они прижимаются к внутренней поверхности статора, образуя замкнутые камеры. На участке всасывания объем этих камер увеличивается, создавая разрежение и забор рабочей жидкости. На участке нагнетания объем камер уменьшается, вытесняя масло в магистраль под рабочим давлением. Особенность модели НПл 80-25/16 заключается в реализации двух независимых роторных групп в общем корпусе, что и обеспечивает функцию двух раздельных потоков от одного привода.
Температурный режим работы и факторы, влияющие на ресурс
Номинальный температурный диапазон работы насоса пластинчатого НПл 80-25/16 для рабочей жидкости составляет от -10°C до +60°C. Агрегат рассчитан на длительную непрерывную эксплуатацию в составе стационарных гидростанций. Ключевые факторы, определяющие долговечность узла:
Качество и чистота рабочей среды. Обязательное условие – применение гидравлических масел с кинематической вязкостью в диапазоне 25–213 мм²/с и тонкостью фильтрации не грубее 25 мкм.
Соблюдение давления в системе. Недопустима длительная эксплуатация на давлениях, превышающих номинальное значение в 16 МПа, что приводит к ускоренному износу пластин и роторной группы.
Регламентное сервисное обслуживание. Оно включает регулярный контроль состояния фильтров, проверку уровня масла и герметичности соединений.
Типичные сферы применения и совместимое оборудование
Основная область использования насоса НПл 80-25/16 – промышленное оборудование, требующее синхронного или раздельного управления несколькими гидравлическими приводами.
Металлообработка: токарные, фрезерные и шлифовальные станки с ЧПУ, координатно-расточные машины.
Прессовое и кузнечно-штамповочное оборудование: гидравлические прессы, литейные машины.
Спецтехника и роботизированные комплексы: манипуляторы, автоматизированные сборочные и сварочные линии.
Тяжелое машиностроение: испытательные стенды, прокатные станы.
Агрегат совместим с гидросистемами многих станков отечественного производства, включая модели токарной группы ТВ-8 и прессы типа КА2524, что делает его востребованным при модернизации парка оборудования.
Состав ремкомплекта и типовые запчасти
Для восстановления работоспособности насоса при плановом или аварийном ремонте используются ремкомплекты, включающие наиболее подверженные износу элементы.
| Наименование запчасти | Причина и условия износа |
|---|
| Набор рабочих пластин (лопаток) | Износ торцевых и радиальных поверхностей из-за абразива в масле или работы на высоких давлениях. |
| Уплотнительные манжеты вала | Потеря эластичности, трещины от перепадов температур или неподходящего масла. Приводят к утечкам. |
| Распределительный диск (торцевая пластина) | Износ рабочей поверхности, возникновение задиров. Частая причина падения давления и производительности. |
| Подшипники ротора | Выработка от вибрационных и радиальных нагрузок при нарушении центровки с приводом. |
| Резиновые уплотнения корпуса | «Старение» резины, контакт с агрессивными средами. Вызывают наружную течь. |
Логика условного обозначения модели
Шифр НПл 80-25/16 несет в себе полную информацию об основных технических параметрах агрегата:
НПл – тип насоса: Насос Пластинчатый.
80 – рабочий объем первой насосной секции, выраженный в кубических сантиметрах на один оборот (80 см³/об).
25 – рабочий объем второй насосной секции (25 см³/об).
16 – номинальное рабочее давление, на которое рассчитана конструкция насоса, в мегапаскалях (16 МПа).
Отсутствие дополнительной литеры «Л» в маркировке означает стандартное (правое) направление вращения вала – по часовой стрелке со стороны привода.
Габаритные и присоединительные размеры
Проверка совместимости с существующей гидростанцией или рамой осуществляется по посадочным и присоединительным размерам. Насос пластинчатый НПл 80-25/16 имеет фланцевое присоединение по ГОСТ 12815-80 на всасывающем и нагнетательных патрубках. Диаметр условного прохода для фланца типоразмера 25 является стандартным для данной категории оборудования.

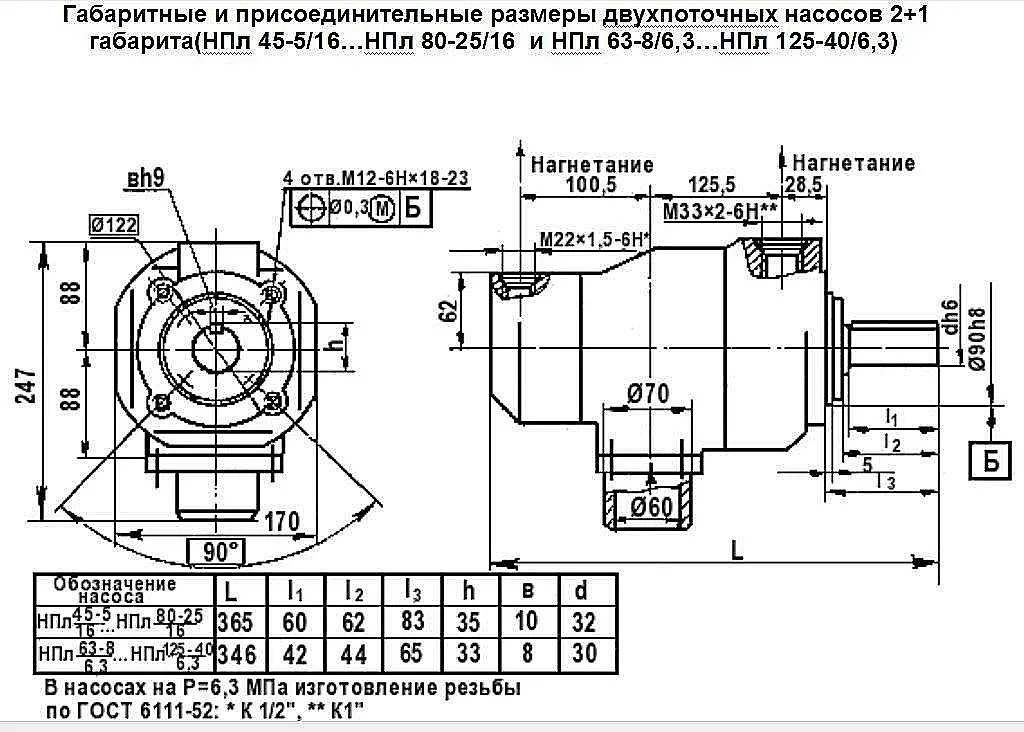

Габаритный чертеж насоса пластинчатого НПл 80-25/16 с точными монтажными размерами и схемой расположения отверстий.
Типичные ошибки при техническом подборе
Во избежание некорректной работы и преждевременного выхода из строя, при подборе аналога или замене следует избегать следующих распространенных ошибок:
Ориентация только на присоединительные размеры (фланец) без учета требуемой производительности (подачи) каждого контура и давления в системе.
Пренебрежение температурным диапазоном эксплуатации, особенно при установке оборудования в неотапливаемых цехах или регионах с суровым климатом.
Использование рабочей среды, не соответствующей требованиям по вязкости и чистоте, что приводит к кавитации, повышенному износу и падению давления.
Неверный подбор по направлению вращения вала, что требует монтажа дополнительных редукторов или изменения кинематической схемы привода.
Варианты заказа и модели поставки
Официальный поставщик ГИДРАВЛИКА предлагает несколько типовых конфигураций для заказа:
Базовая комплектация: Насос пластинчатый НПл 80-25/16 с правым вращением вала, полный комплект документации (паспорт, руководство).
Специальное исполнение: Модификация НПл 80-25/16Л с левым (против часовой стрелки) направлением вращения вала, производится под заказ.
Комплект для сервиса: Насос в сборе вместе со стандартным ремкомплектом, включающим пластины, уплотнения и манжеты.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса НПл 80-25/16 под конкретную гидросистему?
Ключевыми параметрами для подбора являются: требуемое давление в каждом контуре (не более 16 МПа), суммарная производительность (108 и 33 л/мин соответственно), частота вращения вала привода (в диапазоне 1200–1800 об/мин), тип и вязкость рабочей жидкости (масла ИГП-38, ВНИИНП-403). Рекомендуем обратиться за консультацией к нашим инженерам.
Каковы сроки поставки насоса НПл 80-25/16 по России и наличие на складе?
Базовая модель с правым вращением, как правило, имеется в наличии на центральном складе. Доставка в Москву, Санкт-Петербург, Екатеринбург осуществляется в течение 1-3 рабочих дней. В отдаленные регионы России и страны СНГ поставка организуется транспортными компаниями, сроки рассчитываются индивидуально.
Можно ли эксплуатировать насос на открытой площадке или в условиях сильной запыленности?
Исполнение УХЛ4 позволяет работу в умеренном и холодном климате. Однако для уличной установки требуется защитный кожух, предотвращающий прямое попадание осадков и пыли. Особое внимание следует уделить чистоте рабочей среды – необходима усиленная фильтрация и регулярная замена фильтров тонкой очистки (25 мкм).
Осуществляется ли подбор аналога под уже установленный на производстве насос с другими параметрами?
Да, специалисты компании ГИДРАВЛИКА помогут подобрать функциональный аналог или модернизировать гидравлическую схему с учетом вашего рабочего давления, производительности и типа подключения. Для анализа необходимо предоставить характеристики существующего агрегата или модель оборудования.
Бренд, поставки и техническая поддержка
Насос пластинчатый НПл 80-25/16 – это продукция российского производителя ГИДРАВЛИК, чье качество проверено на промышленных предприятиях по всей стране. Официальный поставщик ГИДРАВЛИКА гарантирует поставки оригинального оборудования напрямую со склада завода, что исключает риски, связанные с контрафактной продукцией. Мы обеспечиваем полный комплект сопроводительной документации, сервисную поддержку и консультации по подбору, монтажу и обслуживанию. Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Республику Беларусь, Казахстан и другие страны СНГ. Для оформления заказа и получения детальной технической консультации оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
