Насос пластинчатый НПл 5-16/16 представляет собой современный двухпоточный нерегулируемый гидроагрегат, предназначенный для создания стабильного потока рабочей жидкости в гидроприводах промышленного оборудования. Его основная функция — обеспечение непрерывной подачи минерального масла под номинальным давлением 16 МПа в два независимых контура. Агрегат рассчитан на применение в системах с высокими циклическими нагрузками, что делает его универсальным решением для станочного и прессового парка.
Технические параметры и габариты
Конструктивные особенности насоса пластинчатого НПл 5-16/16 обеспечивают его компактность и удобство интеграции в существующие гидросистемы. Модель отличается высокой энергоэффективностью и стабильностью рабочих характеристик вне зависимости от колебаний вязкости рабочей среды в допустимом диапазоне.
Вес агрегата составляет 14.5 кг, а его габаритные размеры — 295×198×245 мм, что позволяет выполнять монтаж даже в условиях ограниченного пространства гидростанций. Для таможенного декларирования предусмотрен код ТН ВЭД 8413.50.000.0. Более детальные габаритные и присоединительные параметры приведены в таблице ниже.
| Параметр |
Значение |
| Масса, кг |
14.5 |
| Габаритная длина, мм |
295 |
| Габаритная ширина, мм |
198 |
| Габаритная высота, мм |
245 |
| Объем упаковки, м³ |
0.021 |
Инженер спрашивает у нового пластинчатого насоса: – Как ты себя чувствуешь в системе? – Отлично! У меня всегда в запасе есть давление 16 МПа. Но вот беда — коллега поршневой постоянно жалуется на сложность конструкции, а я, Насос пластинчатый НПл 5-16/16, работаю стабильно и без лишнего шума!
Детальные технические характеристики
Ключевые эксплуатационные параметры насоса разработаны с учетом требований к интенсивной промышленной эксплуатации. Рабочее давление в 16 МПа (160 бар) обеспечивает надежную работу высоконагруженных механизмов. Агрегат рассчитан на работу с широким спектром минеральных масел, что упрощает его сервисное обслуживание.
| Характеристика |
Значение |
| Рабочий объем, см³ (секция 1 / секция 2) |
5 / 16 |
| Номинальное давление, МПа (бар) |
16 (160) |
| Номинальная частота вращения вала, об/мин |
1500 |
| Стандартное направление вращения вала |
Правое (по часовой стрелке) |
| Диапазон рабочих температур масла, °C |
от -10 до +60 |
| Допустимая кинематическая вязкость масла, мм²/с |
25 – 213 |
| Требуемая тонкость фильтрации рабочей жидкости, мкм |
25 |
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса НПл 5-16/16 для модернизации или ремонта гидросистемы дает пользователю ряд существенных преимуществ:
Снижение эксплуатационных затрат. Конструктивная надежность и применение износостойких материалов увеличивают межсервисный интервал и общий ресурс гидроагрегата.
Универсальность и сокращение простоев. Двухпоточная схема позволяет одним насосом обслуживать два контура (например, основной привод и систему смазки), что сокращает количество компонентов в гидростанции и упрощает её компоновку.
Удобство монтажа и замены. Стандартизированные фланцевые крепления и присоединительные размеры (G1/2", G3/4") обеспечивают прямую замену устаревших моделей, таких как 5БГ12-24АМ, без переделки трубной разводки.
Стабильность рабочих параметров. Конструкция обеспечивает минимальные пульсации давления и постоянную производительность, что критично для точного оборудования, например, станков с ЧПУ.
Совместимость с типовыми гидравлическими маслами. Агрегат эффективно работает с распространенными маслами ИГП-38 и ВНИИ НП-403, что упрощает подбор и закупку расходных материалов.
Принцип действия в составе гидросистемы
Работа насоса пластинчатого НПл 5-16/16 основана на классическом принципе действия пластинчатых гидромашин. Вращающийся ротор, снабженный радиальными пазами, установлен внутри статора с эллиптической рабочей камерой. Под действием центробежной силы пластины, расположенные в пазах ротора, выдвигаются и прижимаются к внутренней поверхности статора, формируя изолированные рабочие камеры.
При вращении в зоне всасывания объем этих камер увеличивается, создавая разрежение и затягивая рабочую жидкость из гидробака через входной патрубок. В зоне нагнетания объем камер уменьшается, и масло под давлением вытесняется в напорную магистраль гидросистемы. Особенность модели НПл 5-16/16 заключается в наличии двух независимых секций с разным рабочим объемом (5 и 16 см³), работающих от общего вала, что и обеспечивает двухпоточную подачу.
Температурный режим и ресурс работы
Для обеспечения заявленного ресурса агрегату требуется соблюдение регламентированных условий эксплуатации. Допустимый диапазон температур рабочей жидкости составляет от -10°C до +60°C. Модель рассчитана на работу в условиях умеренного и холодного климата (исполнение УХЛ4) и может использоваться как для непрерывной, так и для циклической работы с частыми пусками и остановками.
Гарантийный срок службы насоса пластинчатого НПл 5-16/16 составляет 3000 моточасов при соблюдении всех требований. На фактический ресурс, который может достигать 8 лет, напрямую влияют несколько факторов: качество и чистота гидравлического масла (обязательна фильтрация до 25 мкм), соответствие его вязкости указанному диапазону, отсутствие кавитации и соблюдение предельного рабочего давления. Регулярное сервисное обслуживание, включающее контроль состояния пластин и уплотнений, позволяет максимально продлить срок безотказной работы.
Области применения и типовое оборудование
Данный двухпоточный пластинчатый насос нашел широкое применение в различных отраслях промышленности благодаря своей надежности и универсальной производительности. Он является стандартным решением для следующих типов оборудования:
Металлообрабатывающие станки: токарные, фрезерные, шлифовальные станки, в том числе с ЧПУ, где требуется питание гидроприводов подач, зажимных патронов и гидроцилиндров.
Кузнечно-прессовое оборудование: гидравлические прессы, гибочные и отрезные машины, где необходимо создание высокого и стабильного усилия.
Деревообрабатывающие и станкостроительные линии.
Строительная и дорожная техника: отдельные модели экскаваторов, бульдозеров, автогрейдеров, в гидросистемах управления рабочим оборудованием или ходом.
Промышленные роботы и манипуляторы с гидравлическим усилителем.
Стационарные гидростанции и насосные группы в составе производственных линий.
Особенно эффективно применение насоса пластинчатого НПл 5-16/16 в случаях, когда от одной силовой установки необходимо запитать два контура с разными требованиями к расходу, например, основной силовой цилиндр и вспомогательный механизм подачи или смазки.
Комплектность и типовые ремонтные узлы
Насос поставляется в базовой комплектации, готовой к установке. Для поддержания его работоспособности в процессе эксплуатации наиболее подвержены износу следующие узлы и детали:
| Наименование детали / узла |
Типовая причина износа / выхода из строя |
| Рабочие пластины (лопатки) |
Абразивный износ при работе на загрязненном масле (свыше 25 мкм), ударные нагрузки при кавитации. |
| Торцевые распределительные пластины (диски) |
Износ поверхности из-за плохой смазки или примесей в масле, приводящий к падению давления и увеличению внутренних утечек. |
| Уплотнение вала (манжета) |
Потеря эластичности из-за высоких температур или химической несовместимости с маслом, приводящая к внешним утечкам. |
| Уплотнительные кольца статора и крышек |
Механические повреждения при разборке/сборке, «старение» резины. |
| Подшипники вала |
Выработка при несоблюдении соосности привода или радиальных нагрузках, превышающих допустимые. |
Для проведения квалифицированного ремонта рекомендуется использовать оригинальные ремкомплекты, которые можно заказать отдельно.
Расшифровка условного обозначения модели
Маркировка НПл 5-16/16 построена по логичной системе, позволяющей быстро идентифицировать основные параметры агрегата:
НПл — аббревиатура, обозначающая «Насос Пластинчатый».
5 — рабочий объем первой секции насоса, выраженный в кубических сантиметрах (см³).
16 — рабочий объем второй секции насоса, см³.
/16 — номинальное рабочее давление агрегата, выраженное в мегапаскалях (МПа).
Дополнительно в полном обозначении может указываться климатическое исполнение (например, УХЛ4 для умеренного и холодного климата) и направление вращения вала. Для заказа модели с левым (против часовой стрелки) вращением к индексу добавляется буква «Л»: НПл 5-16/16Л.
Габаритные и присоединительные размеры для монтажа
Перед установкой насоса пластинчатого НПл 5-16/16 необходимо сверить его присоединительные размеры с параметрами существующего оборудования или проектной документации. Это гарантирует корректный монтаж и отсутствие дополнительных нагрузок на вал.
Крепление агрегата осуществляется через фланец по стандарту ISO 5211. Присоединение трубопроводов: входной (всасывающий) патрубок — резьба G1/2"; выходные (напорные) патрубки — резьба G3/4". Вал насоса имеет диаметр 22 мм со шпоночным пазом размерами 6×6 мм для передачи крутящего момента от привода. Высота оси вращения вала относительно монтажной плоскости составляет 120 мм.

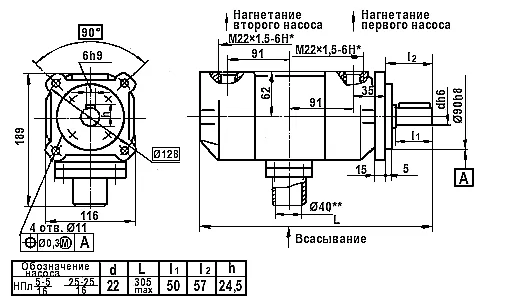

Рис.1. Габаритный чертеж и основные присоединительные размеры насоса НПл 5-16/16.
Рис.2. Схематическое изображение подключения насоса к гидросистеме, демонстрирующее двухпоточный принцип работы.
Эти параметры специально подобраны для обеспечения совместимости с большинством типовых гидроагрегатов, что упрощает замену устаревших или вышедших из строя насосов.
Типичные ошибки при подборе гидронасоса
Чтобы избежать проблем при эксплуатации, рекомендуется обратить внимание на следующие распространенные ошибки:
Выбор исключительно по присоединительной резьбе без учета требуемого рабочего давления (16 МПа) и расхода от каждой секции (5 и 16 см³). Это может привести к нехватке производительности или работе насоса на пределе возможностей.
Игнорирование температурного диапазона работы. Использование агрегата при температурах масла ниже -10°C или выше +60°C резко снижает ресурс пластин и уплотнений.
Несоответствие типа рабочей среды. Применение жидкостей, не указанных в руководстве (например, водомасляных эмульсий или масел с неподходящей вязкостью), ведет к ускоренному износу и потере гарантии.
Отсутствие или неверный подбор фильтрации. Работа без фильтра тонкостью 25 мкм является основной причиной абразивного износа пластинчатой группы.
Неучет направления вращения вала. Заказ стандартной модели с правым вращением для привода, вращающегося влево, приведет к неправильной работе и возможному выходу из строя.
Примеры оформления заказа
В зависимости от требований вашей гидросистемы, можно заказать различные варианты исполнения насоса:
Базовый вариант: Насос пластинчатый НПл 5-16/16 УХЛ4 (стандартное правое вращение). Артикул запроса: NPL-5-16-16-R. Этот вариант подходит для большинства типовых применений.
Модель с левым вращением: Насос пластинчатый НПл 5-16/16Л УХЛ4. Артикул запроса: NPL-5-16-16-L. Используется в случаях, когда привод (электродвигатель) имеет соответствующее направление вращения вала.
Комплексная поставка с элементами обслуживания: Насос НПл 5-16/16 в комплекте с масляным фильтром тонкой очистки ФГС-40 и набором уплотнений. Артикул запроса: NPL-5-16-16-KIT. Идеально для модернизации или создания новой гидростанции «под ключ».
Мы рекомендуем перед заказом связаться с нашими техническими специалистами для окончательного уточнения всех параметров и получения коммерческого предложения.
Поставки и гарантия от производителя
Оборудование под брендом ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем соответствие насоса пластинчатого НПл 5-16/16 заявленным техническим характеристикам и осуществляем полное сервисное сопровождение.
Организуем оперативную доставку по всей территории России и странам СНГ, включая такие ключевые промышленные центры, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан и другие государства. Наличие собственных складов позволяет отгружать продукцию в кратчайшие сроки.
Каждый агрегат проходит обязательные заводские испытания под давлением, что подтверждается соответствующими документами. Мы предоставляем консультации по подбору аналогов для замены устаревшего или импортного оборудования и помогаем в решении нестандартных технических задач. Для получения детальной информации, оформления заказа или запроса коммерческого предложения, пожалуйста, свяжитесь с нами через сайт или перейдите в раздел Контакты.
