Описание и назначение
Насос пластинчатый НПл 45-16/16 является двухпоточным нерегулируемым гидроагрегатом, основная функция которого заключается в создании и поддержании постоянного потока рабочей жидкости в гидравлических системах промышленных машин. Устройство предназначено для работы на минеральных маслах с номинальным давлением до 16 МПа. Этот пластинчатый насос находит своё применение в гидроприводах широкого спектра оборудования, где важна стабильность гидравлических параметров.
Основные габаритные размеры агрегата: 320 мм в длину, 250 мм в ширину и 280 мм в высоту. Масса устройства составляет 42 килограмма. Код ТН ВЭД для данной продукции: 8413.50.000.
| Параметр | Значение |
|---|
| Длина, мм | 320 |
| Ширина, мм | 250 |
| Высота, мм | 280 |
| Масса, кг | 42 |
Инженер спрашивает у насоса пластинчатого НПл 45-16/16: «Почему ты такой надежный?». Насос отвечает: «У меня две секции, 16 МПа давления и ни одной лишней пластины в характере!»
Технические характеристики
| Параметр | Значение |
|---|
| Номинальное давление, МПа | 16 |
| Максимальное давление, МПа | 20 |
| Подача (номинальная), л/мин | 56,7 / 19,4 |
| Частота вращения вала, об/мин | 1500 |
| Рабочий объем первой/второй секции, см³ | 45,0 / 16,0 |
| Допустимая тонкость фильтрации масла, мкм | 25 |
| Рекомендуемая рабочая среда | Минеральные масла ИГП-38, ВНИИ НП-403 |
| Кинематическая вязкость рабочей среды, мм²/с | 25 – 213 |
| Диапазон рабочих температур, °С | -10 … +60 |
| Присоединительные размеры (тип фланца) | Стандартный фланец по ТУ |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 45-16/16 для модернизации или ремонта гидросистемы обеспечивает ряд значимых эксплуатационных выгод:
- Высокая стабильность давления. Конструкция агрегата гарантирует минимальные пульсации потока, что критически важно для точного оборудования.
- Увеличенный ресурс работы. За счет применения износостойких материалов и продуманной геометрии пластин обеспечивается срок службы не менее 8000 моточасов.
- Универсальность подключения. Стандартизированные фланцевые присоединения упрощают интеграцию насоса пластинчатого НПл 45-16/16 в существующие гидростанции и насосные группы.
- Снижение простоев. Двухпоточная архитектура позволяет одновременно обслуживать два контура, что может исключить необходимость установки дополнительного насосного оборудования.
- Простота сервисного обслуживания. Доступ к основным изнашиваемым элементам (пластинам, уплотнениям) упрощает проведение регламентных работ.
Принцип работы гидроагрегата
Функционирование насоса пластинчатого НПл 45-16/16 основано на классическом принципе действия пластинчатых насосов однократного действия. Вращение от приводного вала передается на ротор, имеющий радиальные пазы. В этих пазах свободно перемещаются пластины, которые под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора овальной формы.
В процессе вращения объем полостей между пластинами, ротором и статором изменяется, попеременно увеличиваясь и уменьшаясь. В зоне увеличения объема происходит всасывание рабочей жидкости, а в зоне уменьшения – её нагнетание в напорную магистраль. Наличие двух независимых секций позволяет насосу пластинчатому НПл 45-16/16 формировать два раздельных потока с разными значениями подачи, что расширяет возможности построения сложных гидравлических схем.
Температурный режим и срок службы
Насос пластинчатый НПл 45-16/16 предназначен для работы в широком диапазоне температур окружающей среды и рабочей жидкости от -10°С до +60°С. Допускается как непрерывный режим работы при номинальных параметрах, так и циклический с частыми пусками и остановами.
Фактический ресурс работы пластинчатого насоса напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами, влияющими на долговечность, являются: поддержание чистоты рабочей жидкости в соответствии с требованием по фильтрации (не грубее 25 мкм), использование рекомендованных типов масел с соответствующей вязкостью, соблюдение номинального давления и частоты вращения. Систематическое сервисное обслуживание, включающее контроль состояния пластин и уплотнений, позволяет максимально реализовать заложенный производителем ресурс.
Область применения и типовое оборудование
Пластинчатый насос НПл 45-16/16 применяется в качестве силового агрегата в гидравлических системах (гидростанциях) разнообразного промышленного оборудования. Он успешно эксплуатируется в следующих сферах:
- Металлообрабатывающая промышленность: гидроприводы токарных, фрезерных и шлифовальных станков (например, серий 16К20, 6Р13).
- Кузнечно-прессовое оборудование: гидравлические прессы для штамповки, гибки, правки металла.
- Оборудование для переработки пластмасс: литьевые машины и термопластавтоматы, где требуется точное дозирование и стабильное давление.
- Специальная и строительная техника: системы управления промышленных роботов-манипуляторов, гидроусилители.
- Общепромышленное применение: испытательные стенды, стенды для опрессовки, технологические линии.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности насоса пластинчатого НПл 45-16/16 рекомендуется иметь запас наиболее подверженных износу деталей. К ним относятся:
| Наименование запчасти | Типичная причина износа / замены |
|---|
| Комплект пластин (лопаток) | Естественный износ от трения о статор, загрязнение масла абразивом. |
| Уплотнительные манжеты вала | Потеря эластичности из-за температуры и старения материала, утечки масла. |
| Уплотнения торцевого распределителя (распределительного диска) | Износ поверхностей, снижение компенсирующей способности, приводящее к падению давления. |
| Подшипниковые узлы | Выработка при высоких нагрузках и несвоевременной замене масла. |
| Пружины, прижимающие пластины | Потеря упругости, ведущая к ухудшению прижима и падению производительности. |
Для быстрого восстановления доступен стандартный ремкомплект насоса, включающий основные уплотнения и пластины.
Типичные ошибки при подборе пластинчатого насоса
Чтобы избежать нештатных ситуаций и преждевременного выхода из строя оборудования, инженерам следует обращать внимание на следующие моменты:
- Несоответствие рабочего давления. Выбор модели с номинальным давлением ниже требуемого в системе приводит к перегрузке и поломке. Насос пластинчатый НПл 45-16/16 рассчитан на 16 МПа, что подходит для большинства промышленных систем среднего давления.
- Игнорирование параметра подачи (производительности). Необходимо сопоставлять требуемый расход гидросистемы с подачей насоса. Модель НПл 45-16/16 обеспечивает суммарный поток более 75 л/мин, разделенный на две линии.
- Пренебрежение типом и чистотой рабочей среды. Использование масел, не соответствующих рекомендациям по вязкости, или работа без качественной фильтрации масла значительно снижает ресурс пластин и других пар трения.
- Неверный подбор по присоединительным размерам и типу фланца. Это приводит к сложностям монтажа и необходимости использования дополнительных переходников, что может нарушить соосность привода.
Условное обозначение модели
Обозначение «НПл 45-16/16» имеет четкую расшифровку, позволяющую идентифицировать основные параметры агрегата:
НПл — фундаментальная аббревиатура, обозначающая «Насос Пластинчатый».
45 — рабочий объем первой (основной) секции в кубических сантиметрах (45,0 см³).
16 (перед слэшом) — значение номинального давления, на которое рассчитано изделие, в мегапаскалях (16 МПа).
/16 — рабочий объем второй (дополнительной) секции насоса, также в кубических сантиметрах (16,0 см³).
По аналогии обозначаются и другие модели серии, где изменяются цифровые индексы объемов и давления.
Габаритные и присоединительные размеры
Детальные размеры Насоса пластинчатого НПл 45-16/16 представлены на схеме. При проверке совместимости с существующим оборудованием необходимо обращать внимание на три ключевые группы размеров:
1. Межосевое расстояние отверстий на монтажном фланце и диаметр этих отверстий для крепления насоса к плите гидростанции.
2. Размер и тип самого фланца, который должен соответствовать ответной части приводного вала (электродвигателя или иного привода).
3. Расположение и присоединительные размеры всасывающего и напорных гидравлических портов.

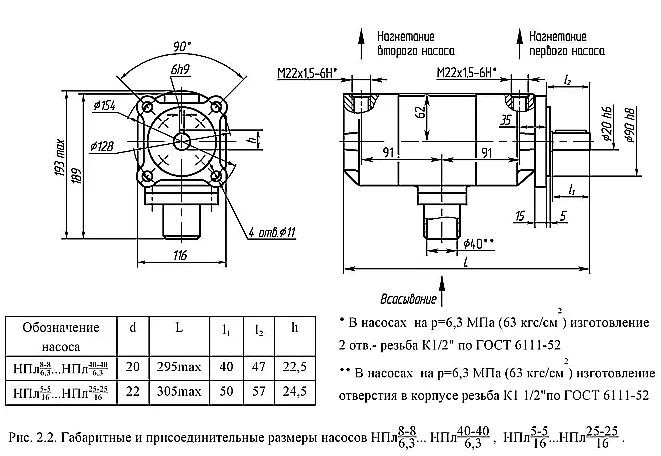

Чертеж габаритных и присоединительных размеров насоса НПл 45-16/16 с обозначением посадочных мест.
Схема трубной обвязки и подключения насоса пластинчатого НПл 45-16/16 к гидравлической системе.
Примеры заказа и модификации
В зависимости от требований проекта, возможны следующие варианты постановки насосов пластинчатых НПл 45-16/16 на обеспечение:
- Базовая поставка (арт. НПл 45-16/16). Стандартная модель с правым направлением вращения вала (со стороны привода – по часовой стрелке).
- Поставка для замены в существующую систему (арт. НПл 45-16/16 станд.фл.). Гарантированное соответствие габаритов и присоединений заменяемому узлу, что критично для быстрого ремонта без доработок конструкции.
- Модификация с левым вращением (арт. НПл 45-16/16Л). Изготавливается под заказ для специфических компоновок гидропривода. Срок изготовления уточняется отдельно.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и расходу?
Ключевыми параметрами являются номинальное давление в системе и требуемая производительность (подача). Для насоса пластинчатого НПл 45-16/16 номинальное давление составляет 16 МПа, а суммарная подача двух потоков — свыше 75 л/мин (56,7 + 19,4). Важно, чтобы рабочее давление в гидросистеме не превышало номинального значения насоса, а требуемый расход был не выше его подачи с учетом всех потребителей.
Каковы сроки поставки пластинчатого насоса НПл 45-16/16 по России и наличие на складе?
Базовая модель с правым вращением часто находится в наличии на нашем центральном складе. Доставка в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в срок от 1 до 3 рабочих дней транспортными компаниями. В отдаленные регионы России и страны СНГ сроки доставки рассчитываются индивидуально.
Каковы условия эксплуатации этого насоса, особенно в сложных условиях (мороз, пыль)?
Насос пластинчатый НПл 45-16/16 рассчитан на работу при температуре окружающей среды от -10°С до +60°С. При запуске в условиях отрицательных температур необходимо обеспечить прогрев рабочего масла до положительной температуры или использовать масла с соответствующими низкотемпературными свойствами. Для работы в запыленных помещениях обязательна защита зоны всасывания и дыхательных отверстий бака гидросистемы, а также регулярная замена фильтров. Качество масла должно соответствовать классу чистоты не ниже требуемых 25 мкм.
Можно ли установить насос НПл 45-16/16 вместо старой модели другого производителя и как проверить совместимость?
Да, зачастую это возможно. Для проверки совместимости необходимы следующие данные об устанавливаемом насосе: габаритные и присоединительные размеры (особенно фланца крепления и вала), направление вращения, номинальные параметры (давление и подача). Наши специалисты готовы проконсультировать и помочь с подбором прямого аналога или подходящей замены под вашу систему. В ряде случаев может потребоваться незначительная адаптация посадочного места.
Завершение
Насос пластинчатый НПл 45-16/16 от производителя ГИДРАВЛИК — это проверенное решения для ответственных гидравлических систем промышленного оборудования. Надежность конструкции, стабильные параметры и длительный ресурс делают его оптимальным выбором для модернизации и ремонта. Поставка осуществляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и СНГ.
Наши инженеры окажут квалифицированную техническую поддержку, помогут с подбором необходимой модификации или аналога для вашего оборудования. Для заказа, уточнения наличия и получения коммерческого предложения воспользуйтесь формой обратной связи на сайте https://777-gidra.ru или свяжитесь с нашими менеджерами.
