Насос пластинчатый НПл 80-16/16 представляет собой двухпоточный гидравлический агрегат, предназначенный для обеспечения рабочей жидкостью систем с двумя независимыми контурами потребления. Основная сфера применения – металлорежущие станки и промышленное оборудование, требующее стабильного и высокого давления до 16 МПа. Агрегат объединяет два насоса в одном корпусе с общим всасыванием и раздельными напорными линиями.
Вес, габариты и классификация
Данный пластинчатый насос имеет компактную конструкцию, обеспечивающую удобство монтажа и интеграции в существующие гидравлические системы. Официальный код ТН ВЭД для данной категории товаров – 8413.50.9000.
| Параметр | Значение |
|---|
| Масса | 32 кг |
| Габаритные размеры (Длина x Ширина x Высота) | 410 x 280 x 220 мм |
| Код ТН ВЭД | 8413.50.9000 |
«Инженер спрашивает у пластинчатого насоса: «Почему у тебя такой стабильный характер?». А насос пластинчатый НПл 80-16/16 отвечает: «У меня внутри всё четко спланировано – две независимые линии поведения, нулевая утечка доверия и давление всегда на уровне!»
Технические параметры и эксплуатационные характеристики
Ключевой особенностью модели НПл 80-16/16 является её двухпоточная архитектура, обеспечивающая подачу по двум независимым магистралям с разными параметрами производительности. Это позволяет оптимизировать работу сложных гидросистем, где требуются разные уровни расхода.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 16,0 МПа |
| Номинальная подача (прокачка) | 105,6 / 19,4 л/мин |
| Рабочий объём | 80,0 / 16,0 см³ |
| Номинальная частота вращения вала | 1500 об/мин |
| Допустимый диапазон вращения | 1200 – 1800 об/мин |
| Потребляемая мощность | 41,2 кВт |
| Тип рабочей среды | Гидравлические масла (ИГП-38, ВНИИ НП-403 и аналоги) |
Преимущества и особенности эксплуатации
Выбор именно пластинчатого насоса НПл 80-16/16 для вашей гидравлической системы обеспечивает ряд практических выгод:
Снижение простоев оборудования. Благодаря высокой надежности и ресурсу работы, который при правильном обслуживании превышает 15 000 моточасов, значительно сокращается время непредвиденных остановок для ремонта.
Универсальность монтажа и подключения. Стандартизированные присоединительные размеры и фланцевые соединения позволяют интегрировать агрегат в большинство типовых гидростанций и насосных групп без серьезных доработок.
Стабильность давления в двух контурах. Независимая работа двух потоков обеспечивает постоянные параметры в каждой линии, что критически важно для точного оборудования, такого как металлорежущие станки или прессы.
Повышение общего ресурса гидросистемы. Использование качественного пластинчатого насоса с эффективной внутренней гидравликой снижает нагрузку на другие компоненты – фильтры, клапаны, теплообменники.
Совместимость с типовыми рабочими средами. Агрегат рассчитан на работу с широким спектром индустриальных масел, что упрощает сервисное обслуживание и подбор расходных материалов.
Принцип функционирования в гидросистеме
Насос пластинчатый НПл 80-16/16 относится к объемным гидромашинам. Вращение вала приводит во движение ротор с установленными в его пазах пластинами. Под действием центробежной силы эти пластины прижимаются к внутренней поверхности статора, создавая серию изолированных камер переменного объема. На фазе всасывания объем камеры увеличивается, забирая масло из общей магистрали. При переходе в зону нагнетания объем сокращается, вытесняя жидкость под давлением в соответствующий выходной канал. Двухпоточность реализована за счет двух независимых наборов таких камер в одном корпусе.
Температурный режим, ресурс и факторы долговечности
Широкий диапазон рабочих температур от -10°С до +60°С позволяет эксплуатировать пластинчатый насос как в отапливаемых цехах, так и в условиях умеренного холода. Для достижения заявленного срока службы необходимо соблюдение нескольких условий. Качество рабочей жидкости и её фильтрация являются ключевыми. Рекомендуется применение фильтров тонкой очистки с тонкостью фильтрации не ниже 25 мкм. Не менее важна вязкость масла – она должна соответствовать диапазону 25–213 мм²/с. Своевременное техническое обслуживание, включающее замену уплотнений и контроль состояния пластин, позволяет продлить ресурс пластинчатого насоса НПл 80-16/16 до 20 000 часов. Режим работы – непрерывный при номинальной частоте вращения.
Области применения и типовое оборудование
Модель НПл 80-16/16 находит применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии для двух контуров. Типичные примеры использования:
• Металлообрабатывающие станки (токарные, фрезерные, шлифовальные) для подачи СОЖ и перемещения суппортов.
• Прессовое и ковочное оборудование с раздельными подачами на основной и вспомогательный цилиндры.
• Литьевые машины для термопластавтоматов.
• Гидротрансмиссии мобильной сельскохозяйственной и строительной техники.
• Подъемно-транспортные механизмы (краны, манипуляторы) с раздельным управлением различными функциями.
• Промышленные гидростанции и насосные группы станочного парка.
Состав ремкомплекта и типовые изнашиваемые детали
Для поддержания работоспособности пластинчатого насоса НПл 80-16/16 рекомендуется иметь в наличии ремонтный комплект, в который обычно входят детали, подверженные естественному износу.
| Наименование детали | Причина возможного износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ при работе на загрязненном масле или при недостаточной фильтрации |
| Уплотнительные кольца и манжеты вала | Потеря эластичности из-за высоких температур или химического старения масла; выдавливание при повышенном давлении |
| Распределительный диск (торцевая пластина) | Износ рабочей поверхности из-за трения и наличия мелких частиц в масле |
| Пружины прижима пластин | Усталость металла при длительной циклической нагрузке |
| Уплотнения корпуса | Механические повреждения при монтаже/демонтаже; термоусадка |
Своевременная замена этих элементов в рамках планового сервисного обслуживания предотвращает катастрофические поломки и существенно продлевает общий ресурс агрегата.
Типичные ошибки при подборе гидронасоса
Во избежание проблем при интеграции пластинчатого насоса НПл 80-16/16 в систему, обратите внимание на распространенные ошибки:
1. Подбор только по присоединительным размерам. Критически важно учитывать номинальное давление (16 МПа) и требуемую подачу (105,6 и 19,4 л/мин) каждого контура вашей системы. Несоответствие по расходу приведет к нехватке мощности или перегрузке насоса.
2. Игнорирование типа и чистоты рабочей среды. Использование нерекомендованных жидкостей или масел с низким классом чистоты резко сокращает срок службы пластин и распределительных узлов.
3. Неучёт температурного диапазона эксплуатации. Работа при температурах ниже -10°C может привести к загустению масла и кавитации, а выше +60°C – к ускоренному старению уплотнений и снижению вязкости.
4. Пренебрежение требованиями к фильтрации. Отсутствие фильтра тонкой очистки (25 мкм) на линии всасывания является одной из главных причин преждевременного выхода из строя пластинчатого насоса.
Расшифровка условного обозначения модели
Маркировка НПл 80-16/16 несет следующую информацию:
• НПл – Насос Пластинчатый. Базовое обозначение типа гидромашины.
• 80 – Рабочий объем первой (основной) секции, выраженный в кубических сантиметрах (80 см³).
• 16 – Рабочий объем второй (дополнительной) секции (16 см³).
• /16 – Номинальное рабочее давление, на которое рассчитан насос (16 МПа).
• Отсутствие дополнительной буквы после цифр (например, «Л») означает стандартное исполнение с правым направлением вращения вала (со стороны привода). Исполнение с левым вращением имеет индекс «Л».
Габаритные и присоединительные размеры для интеграции
Для успешного монтажа пластинчатого насоса НПл 80-16/16 необходимо свериться с его присоединительными размерами. Это гарантирует совместимость с приводным двигателем, рамой гидростанции и трубопроводами.

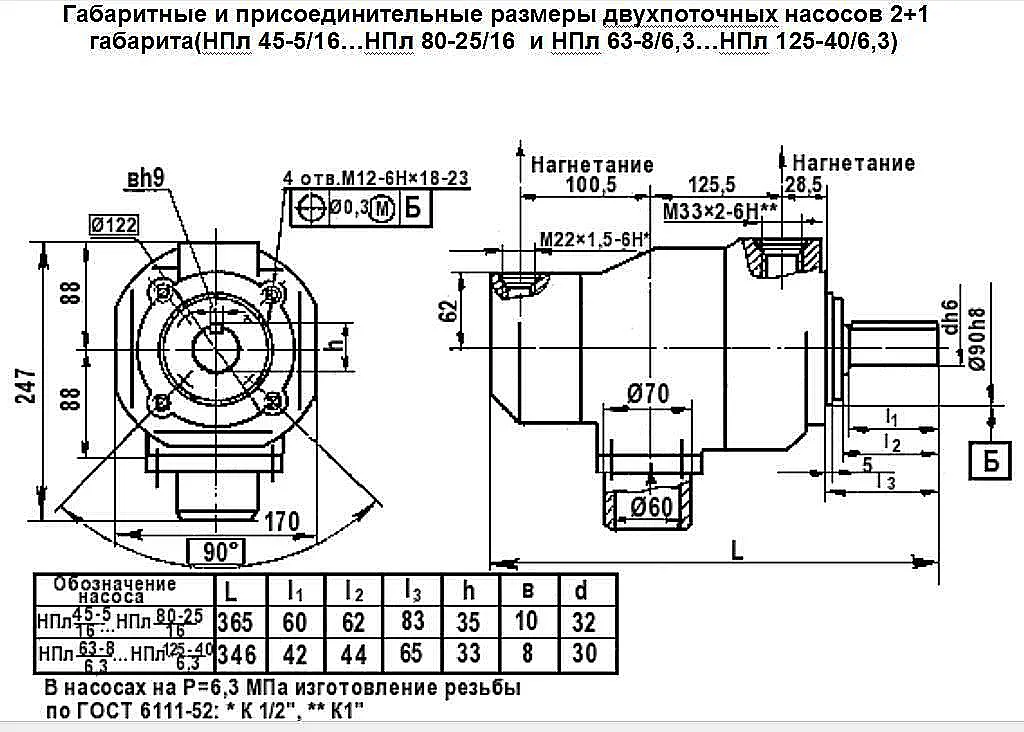

Габаритный чертеж насоса НПл 80-16/16 с основными монтажными размерами для проектирования гидростанции.
Детальная схема с размерами посадочных отверстий, вала и фланцев для точного подключения насоса НПл 80-16/16.
Варианты оформления заказа
Компания-поставщик ГИДРАВЛИКА предлагает несколько типовых вариантов поставки насоса НПл 80-16/16:
1. Базовая модель НПл 80-16/16. Стандартное исполнение с правым вращением вала. Подходит для замены вышедших из строя аналогичных агрегатов на станках и прессах.
2. Модель с левым вращением вала НПл 80-16/16Л. Исполнение для специальных кинематических схем, где требуется противоположное направление вращения входного вала.
3. Комплект поставки «Профи». Включает сам пластинчатый насос НПл 80-16/16, комплект уплотнений для первого ТО, монтажный набор и паспорт с подробными схемами подключения. Оптимально для новых проектов.
Наши специалисты всегда готовы помочь с подбором аналога под вашу конкретную систему и предоставить дополнительные технические консультации.
Доставка и поставка по России и СНГ
Мы осуществляем оперативную доставку оригинального оборудования бренда ГИДРАВЛИК во все регионы Российской Федерации: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и промышленные центры. Доступна поставка в страны СНГ: Казахстан, Беларусь, Армению и Кыргызстан. Собственные склады и налаженная логистика позволяют минимизировать сроки отгрузки. Для получения актуальной информации по наличию, стоимости и срокам поставки пластинчатого насоса НПл 80Result-16/16, оставьте заявку на сайте или свяжитесь с нашими инженерами через раздел Контакты.
