Описание и назначение пластинчатого насоса серии НПл
Насос пластинчатый НПл 12,5-25/16 – это роторный гидравлический агрегат, предназначенный для преобразования механической энергии двигателя в энергию потока рабочей жидкости. Основная функция устройства – создание стабильного давления и обеспечение непрерывной подачи масла в контурах промышленного гидропривода. Данная модель оптимизирована для интеграции в гидростанции и насосные группы, где критичны компактность и высокая удельная производительность. Конструкция обеспечивает плавную работу с минимальными пульсациями, что продлевает ресурс сопряженного оборудования.
Применяется в промышленных системах с минеральными маслами и синтетическими жидкостями (например, HLP, HVLP, HFA, HFB). Основное назначение – создать в гидросистеме рабочее давление, необходимое для функционирования гидроцилиндров, гидромоторов и сервоприводов. Модель Насос пластинчатый НПл 12,5-25/16 эффективно работает в составе гидравлических станций, мобильной техники и стационарных линий с давлением до 16 МПа.
– Инженер, почему насос пластинчатый НПл 12,5-25/16 такой спокойный?
– У него нет внутренних противоречий – все пластины работают слаженно!
Код ТН ВЭД для данного изделия: 8413.50.000 0. Габаритные размеры составляют 280×220×180 мм, а вес агрегата – 19 кг. Модели в серии могут иметь незначительные вариации по массе и размерам в зависимости от исполнения.
| Параметр | Значение |
|---|
| Длина, мм | 280 |
| Ширина, мм | 220 |
| Высота, мм | 180 |
| Масса (нетто), кг | 19 |
Технические параметры и эксплуатационные характеристики
| Параметр | Значение |
|---|
| Рабочее давление, номинальное/максимальное, МПа | 16 / 20 |
| Подача (производительность), л/мин | От 14,4 до 33 |
| Рабочий объем, см³/об | 12,5 / 25 (двухпотоковый) |
| Рекомендуемая частота вращения вала, об/мин | 1500 |
| Номинальная мощность на валу, кВт | ~8.5 |
| Диапазон рабочей температуры среды, °C | От -10 до +60 |
| Рекомендуемая вязкость рабочей жидкости, мм²/с | 25 – 213 |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, совместимые жидкости |
| Класс чистоты масла (фильтрация) | Не ниже 25 мкм |
| Стандартное присоединение (фланец/вал) | SAE, DIN или по чертежу заказчика |
Преимущества и особенности эксплуатации
Пластинчатый насос серии НПл 12,5-25/16 от бренда ГИДРАВЛИК обладает рядом конструктивных и эксплуатационных преимуществ:
Снижение эксплуатационных затрат. Высокий КПД и низкий уровень шума позволяют снизить энергопотребление и создать комфортные условия работы. Конструкция с радиально расположенными рабочими элементами обеспечивает плавный пуск и стабильность давления в магистрали.
Увеличенный ресурс работы. Использование износостойких материалов для пластин и статора, а также прецизионная обработка внутренних поверхностей обеспечивают наработку на отказ свыше 10 000 часов при своевременном обслуживании и правильной фильтрации масла.
Удобство монтажа и сервиса. Стандартизированные присоединительные размеры фланцев и вала упрощают замену насоса в существующей гидросистеме. Модульная конструкция облегчает диагностику и ремонт без демонтажа всей насосной группы.
Универсальность применения. Модель совместима с широким спектром гидравлических масел и может работать в составе гидростанций различного назначения – от металлообрабатывающих станков до прессового оборудования. Возможность работы в двухпоточном режиме повышает гибкость настройки системы.
Принцип действия и конструктивные особенности
Насос пластинчатый НПл 12,5-25/16 функционирует по принципу изменения объема рабочих камер, образованных пластинами, ротором и статором. При вращении ротора, приводимого от электродвигателя или ДВС, центробежная сила выдвигает пластины из пазов, прижимая их к внутренней поверхности статора. В зоне всасывания объем камеры увеличивается, создавая разрежение и затягивая масло из бака через всасывающий патрубок. При дальнейшем вращении пластина перемещается в зону нагнетания, где объем камеры уменьшается, и рабочая жидкость под давлением вытесняется в напорную магистраль гидросистемы.
Ключевая особенность данной модели – наличие двух независимых потоков с рабочими объемами 12,5 и 25 см³, что позволяет гибко настраивать производительность гидростанции. Для минимизации внутренних утечек и поддержания высокого объемного КПД в конструкции используются подпружиненные концевики пластин и высокоточные уплотнения.
Режимы работы, ресурс и факторы, влияющие на срок службы
Агрегат рассчитан на работу в режиме S1 (непрерывная) с допустимыми кратковременными пиковыми нагрузками до 20 МПа. Для обеспечения длительного ресурса работы Насос пластинчатый НПл 12,5-25/16 необходимо соблюдать температурный режим и контролировать качество рабочей жидкости.
Основные факторы, влияющие на ресурс:
Качество фильтрации масла. Загрязнение жидкости твердыми частицами ускоряет износ пластин и поверхности статора. Обязательна установка фильтра тонкостью не менее 25 мкм во всасывающей линии.
Соблюдение температурного диапазона. Работа при температуре ниже -10°C возможна только с предварительным подогревом масла до достижения рекомендуемой вязкости. Перегрев свыше +60°C приводит к снижению вязкости, увеличению внутренних утечек и ускоренной деградации уплотнительных материалов.
Плановое сервисное обслуживание, включающее контроль состояния пластин, уплотнений и подшипников, рекомендуется проводить каждые 2000 моточасов. При соблюдении условий средний срок службы до капитального ремонта превышает 10 000 часов.
Сферы применения и типы оборудования
Модель Насос пластинчатый НПл 12,5-25/16 разработана для интеграции в промышленные гидравлические системы, требующие стабильного давления и средней производительности. Оборудование применяется в следующих отраслях:
Машиностроение и металлообработка: гидроприводы токарных, фрезерных и шлифовальных станков с ЧПУ, координатно-пробивные прессы, гибочные машины. Насос обеспечивает точное позиционирование инструмента и плавность хода.
Прессовое оборудование: литьевые машины для пластмасс, гидравлические прессы для штамповки, ковки и брикетирования. Агрегат создает необходимое усилие для рабочего цилиндра.
Мобильная и строительная техника: управление рабочими органами мини-погрузчиков, автовышек, подъемников, стабилизационных систем. Модель устойчива к вибрационным нагрузкам.
Промышленная автоматика: гидравлические манипуляторы, конвейерные линии, испытательные стенды. Стабильность давления обеспечивает повторяемость технологических операций.
Универсальность рабочей среды позволяет использовать насос также в системах с пожаробезопасными жидкостями (например, на основе сложных эфиров) в химической и деревообрабатывающей промышленности.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности насоса рекомендуется иметь на складе ремкомплект, включающий наиболее подверженные износу элементы. Их замена производится при плановом ТО или при снижении производительности и падении давления.
| Наименование детали | Код (пример) | Причина замены / признаки износа |
|---|
| Комплект пластин (лопаток) | RK-NPL-01 | Уменьшение толщины пластины вследствие абразивного износа, падение производительности, повышение шума. |
| Уплотнение вала (сальник) | RK-NPL-02 | Наружное подтекание масла по валу, попадание загрязнений извне. |
| Торцевое уплотнительное кольцо статора | RK-NPL-03 | Внутренние утечки между камерами, снижение давления на выходе. |
| Подшипник ротора | RK-NPL-04 | Повышенный осевой или радиальный люфт вала, вибрация, нагрев корпуса. |
| Комплект уплотнительных прокладок фланцев | RK-NPL-05 | Подтекание в местах присоединения гидролиний. |
Замена деталей должна производиться с соблюдением чистоты, использование оригинальных запасных частей или сертифицированных аналогов гарантирует восстановление паспортных характеристик.
Типичные ошибки при выборе и монтаже
Некорректный подбор насоса приводит к снижению производительности системы, перерасходу энергии и преждевременному выходу из строя. Чтобы избежать проблем, обратите внимание на распространенные ошибки:
Выбор по присоединительному размеру без учета давления. Фланец может подойти, но рабочее давление насоса может быть ниже требуемого для работы цилиндров или гидромоторов.
Игнорирование температуры рабочей среды. Эксплуатация при низких температурах без подогревателя ведет к повышенному износу из-за высокой вязкости и кавитации на всасывании.
Несоответствие типа рабочей жидкости. Использование масел с неподходящими присадками или жидкости на водной основе может вызвать коррозию внутренних поверхностей и разрушение уплотнений.
Пренебрежение системой фильтрации. Установка насоса в систему с несоответствующим или загрязненным фильтром – основная причина абразивного износа пластин и статора.
Правильным решением является предоставление инженерам компании-поставщика полных данных о вашей гидросистеме: требуемые давление и расход, тип жидкости, условия эксплуатации, параметры электродвигателя.
Расшифровка условного обозначения модели
Маркировка Насос пластинчатый НПл 12,5-25/16 построена по следующему принципу:
НПл – тип изделия: Насос Пластинчатый.
12,5 – рабочий объем первого гидравлического потока, выраженный в кубических сантиметрах на один оборот вала (12,5 см³/об).
25 – рабочий объем второго независимого потока (25 см³/об). Модель является двухпотоковой, что позволяет комбинировать подачу.
16 – номинальное рабочее давление, на которое рассчитан насос, в мегапаскалях (16 МПа).
Таким образом, маркировка четко указывает на ключевые эксплуатационные параметры устройства, облегчая его идентификацию и подбор аналога.
Габаритные и присоединительные размеры для монтажа
Для успешной интеграции насоса в гидросистему необходимо сверять монтажные размеры с посадочными местами на вашем оборудовании. Приведенные ниже чертежи помогут проверить совместимость по крепежным отверстиям, расположению вала и гидравлических портов.

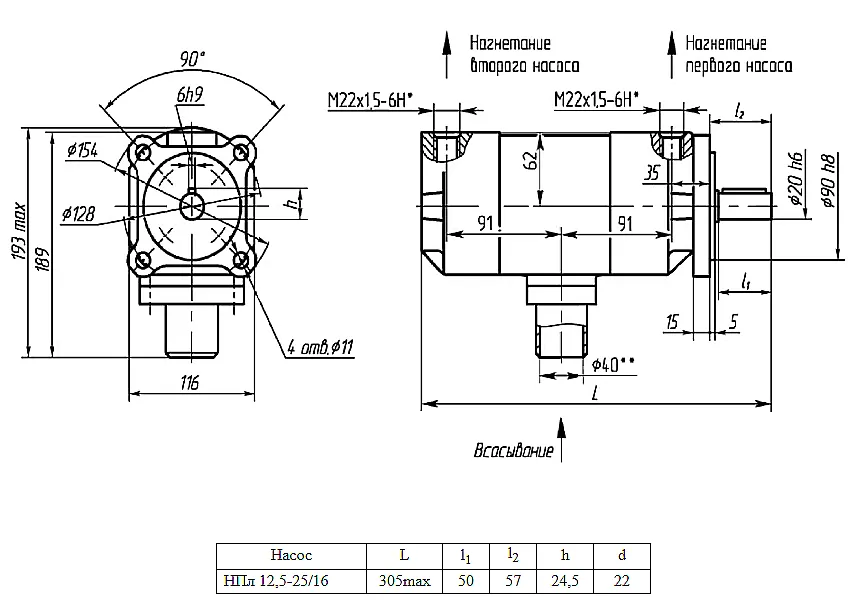

Габаритный чертеж, вид сбоку пластинчатого насоса НПл 12,5-25/16. Показаны основные размеры корпуса: длина 280 мм, ширина 220 мм, высота 180 мм.
Схема присоединительных размеров пластинчатого насоса НПл 12,5-25/16. Детализация крепежных отверстий фланца, посадочного места вала и расположения портов всаса и нагнетания.
Перед установкой убедитесь, что посадочная плоскость двигателя чистая и ровная, соосность валов насоса и привода выверена, крепежные болты затянуты с рекомендуемым моментом.
Примеры корректного оформления заказа
Для оперативного подбора и поставки при заказе необходимо указывать полное обозначение модели и требуемые условия. Приведем примеры:
1. Базовая поставка. «Насос пластинчатый НПл 12,5-25/16 в сборе, с уплотнениями, без привода. Доставка в г. Екатеринбург.»
2. Комплект для замены. «Насос НПл 12,5-25/16 в сборе с переходным фланцем под стандарт SAE B, 2 болта. Для ремонта гидростанции пресса модели П6328.»
3. Заказ с дополнительной комплектацией. «Пластинчатый насос НПл 12,5-25/16, ремонтный комплект (код RK-NPL-01, RK-NPL-02), манометр на давление 25 МПа. Требуется консультация по подключению.»
Указание точного назначения и условий эксплуатации позволяет нашим инженерам проверить совместимость и, при необходимости, предложить оптимальное решение или альтернативную модель.
Ответы на частые вопросы специалистов
1. Как подобрать нужную модификацию насоса по давлению и расходу для замены вышедшего из строя?
Ключевые параметры для подбора – это требуемое рабочее давление в системе (в МПа) и потребный расход (в л/мин). Например, модель Насос пластинчатый НПл 12,5-25/16 обеспечивает давление до 16 МПа и регулируемую подачу от 14,4 до 33 л/мин при частоте вращения 1500 об/мин. Предоставьте характеристики вашего электродвигателя и параметры старого насоса, и мы поможем с выбором точного аналога или модернизированного варианта.
2. Каковы сроки поставки и доставки по России? Насос есть на складе?
Насосы популярных моделей, в том числе НПл 12,5-25/16, часто находятся в наличии на центральном складе в Москве. Типовые сроки доставки: 2-3 рабочих дня в Москву и Санкт-Петербург, 5-7 дней – в Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. В отдаленные регионы РФ и страны СНГ (Казахстан, Беларусь) поставка осуществляется в течение 7-14 дней. Уточнить актуальное наличие и сроки можно по телефону или через форму заявки на сайте.
3. Как условия эксплуатации (мороз, пыль) влияют на работу насоса и что нужно предусмотреть?
Эксплуатация при температуре ниже -10°C требует применения масел с низкой температурой застывания (например, Arctic) и обязательно установки предпускового подогревателя или термостата. При работе в запыленной среде (строительные площадки, цеха с обработкой дерева/металла) критически важно усилить защиту узла всасывания – установить воздушный фильтр на сапун бака и следить за герметичностью системы. Рекомендуется сократить межсервисные интервалы для замены фильтров тонкой очистки.
4. Как проверить совместимость насоса с существующим оборудованием, если неизвестна точная модель?
Для проверки совместимости необходимы следующие данные: фотографии старого насоса со всех сторон (особенно места подключения гидролиний и вала), диаметр и тип резьбы портов (М, G, NPT), размеры монтажного фланца (межосевое расстояние крепежных отверстий), диаметр и длина вала, а также информация об электродвигателе (мощность, частота вращения, тип крепления). Наши специалисты проведут анализ и предложат наиболее подходящий вариант из каталога бренда ГИДРАВЛИК или аналог.
Поставка, гарантия и техническая поддержка
Компания «ГИДРАВЛИКА», как официальный поставщик оборудования бренда ГИДРАВЛИК в РФ, осуществляет прямые поставки пластинчатых насосов серии НПл на производственные предприятия и в сервисные центры. Мы обеспечиваем полный цикл сопровождения: от профессионального подбора агрегата под ваши технические условия до гарантийного и послегарантийного обслуживания.
Оборудование поставляется с полным пакетом документации (паспорт, руководство по монтажу и эксплуатации) и гарантией 18 месяцев. Наши инженеры готовы оказать консультационную поддержку по вопросам интеграции насоса в гидросистему, схеме обвязки и регламенту технического обслуживания.
Для заказа Насос пластинчатый НПл 12,5-25/16 или получения технической консультации оставьте заявку через форму на сайте или свяжитесь с нашими специалистами по контактным телефонам. Мы обеспечим оперативную обработку вашего запроса и доставку в любой регион России и страны СНГ.
