Описание и назначение насоса
Насос пластинчатый НПл 16-25/16 представляет собой двухпоточный нерегулируемый гидравлический агрегат, спроектированный для работы в системах с двойным потоком рабочей жидкости. Основная функция – создание и поддержание стабильного давления до 16 МПа для привода промышленного оборудования. Производительность, надежность и универсальность делают насос пластинчатый НПл 16-25/16 оптимальным решением для гидростанций, прессов и металлообрабатывающих комплексов.
Ключевые эксплуатационные преимущества включают низкий уровень шума (не более 75 дБ), минимальную вибрацию за счет прецизионной балансировки ротора и долгий ресурс работы. Оборудование совместимо с широким спектром минеральных гидравлических масел, что упрощает его интеграцию в существующие технологические линии.
Основные габариты и масса
Конструкция насоса отличается компактностью, что облегчает монтаж в стесненных условиях. Масса агрегата составляет 19 кг. Габаритные размеры варьируются в зависимости от модификации, базовые значения: длина 280 мм, ширина 210 мм, высота 190 мм. Присоединительные размеры соответствуют отечественным стандартам, обеспечивая простую замену устаревшего оборудования.
Код ТН ВЭД и весогабаритные параметры
| Параметр | Значение |
|---|
| Масса, кг | 19 |
| Длина (L), мм | 280 |
| Ширина (B), мм | 210 |
| Высота (H), мм | 190 |
| Код ТН ВЭД | 8413.50.000 |
Техническая шутка для гидравликов
Инженер спрашивает у нового пластинчатого насоса НПл 16-25/16: «Почему ты такой тихий?». Насос отвечает: «А ты попробуй поработай под давлением 16 МПа – сразу станешь серьёзным и сосредоточенным, без лишних вибраций!»
Технические характеристики насоса НПл 16-25/16
Параметры насоса пластинчатого НПл 16-25/16 подобраны для обеспечения стабильной работы в составе гидравлических систем широкого профиля. При выборе модели необходимо учитывать все нижеперечисленные характеристики.
| Параметр | Значение / Диапазон |
|---|
| Рабочее давление, номинальное / максимальное, МПа | 16 |
| Рабочий объем (два потока), см³ | 16 и 25 |
| Подача (расход) при 1500 об/мин, л/мин | от 19.4 до 33 |
| Частота вращения вала, номинальная, об/мин | 1500 |
| Диапазон температур рабочей среды, °C | от -10 до +60 |
| Тип рабочей среды | Минеральные масла (ISO VG 32-68) |
| Рекомендуемая вязкость масла, мм²/с | 25 – 213 |
| Требуемая тонкость фильтрации, мкм | не грубее 25 |
| Уровень звукового давления, дБ(А), не более | 75 |
| Присоединительная резьба | Согласно ГОСТ 12444-90 |
Преимущества и особенности эксплуатации
Интеграция насоса пластинчатого НПл 16-25/16 в гидросистему дает пользователю ряд существенных выгод.
- Снижение эксплуатационных затрат. Двухпоточная конструкция позволяет обслуживать две гидравлические линии одним агрегатом, что сокращает количество единиц оборудования, потребляемую мощность и затраты на техническое обслуживание.
- Высокая надежность и увеличенный ресурс работы. Благодаря сбалансированной конструкции ротора и использованию износостойких материалов срок службы превышает 10 000 часов даже при циклических нагрузках. Это напрямую уменьшает простои техники.
- Простота монтажа и обслуживания. Стандартизированные присоединительные размеры и наличие ремкомплектов позволяют быстро установить насос или провести ремонт силами сервисной службы предприятия.
- Стабильность давления в системе. Давление на выходе стабильно поддерживается на уровне 16 МПа, что критически важно для точного оборудования, такого как станки с ЧПУ или прессовое оборудование.
- Широкая совместимость. Агрегат адаптирован для работы с типовыми гидравлическими маслами, применяемыми в России и странах СНГ, и легко встраивается в большинство серийных гидростанций.
Принцип работы в гидравлическом контуре
Работа насоса пластинчатого НПл 16-25/16 основана на классическом пластинчатом принципе. В корпусе установлен ротор с радиальными пазами, в которых свободно ходят пластины. При вращении вала от электродвигателя центробежная сила выталкивает пластины, прижимая их к внутренней поверхности статора (рабочего кольца).
Образующиеся при этом замкнутые камеры изменяют свой объем. В зоне всасывания объем возрастает, создавая разрежение для забора масла из бака через всасывающий патрубок. При дальнейшем вращении объем камеры уменьшается, что приводит к повышению давления рабочей жидкости и ее вытеснению в напорную магистраль. Два независимых потока реализованы за счет особой конструкции распределительного устройства и роторного узла, что позволяет разделять гидравлические контуры.
Температурный режим работы и срок службы
Эксплуатация насоса пластинчатого НПл 16-25/16 регламентирована строгими параметрами среды. Рабочая температура гидравлического масла должна находиться в диапазоне от -10°C до +60°C. Оптимальный режим работы – в интервале от +20°C до +50°C при кинематической вязкости масла 41–51 мм²/с. Такой режим обеспечивает наилучшие смазывающие свойства и эффективное заполнение рабочих камер.
Для обеспечения заявленного ресурса в 10 000 часов и более требуется соблюдение следующих условий: использование масла с рекомендуемыми характеристиками, непрерывная фильтрация с тонкостью не грубее 25 мкм, отсутствие перегрузок по давлению и частоте вращения. Применение некондиционных рабочих жидкостей, частое включение/выключение под нагрузкой и работа в запыленных помещениях без должной защиты ускоряют износ пластин и уплотнений.
Область применения и типы оборудования
Насос пластинчатый НПл 16-25/16 нашел широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности. Он успешно используется в составе гидростанций и насосных групп для привода следующего оборудования:
- Металлообрабатывающая промышленность: Прессы (гидравлические, штамповочные), гибочные станки, станки с ЧПУ, ножницы.
- Строительная и дорожная техника: Управление рабочими органами экскаваторов, погрузчиков, автокранов.
- Производственное оборудование: Линии литья под давлением, упаковочные машины, технологические конвейеры.
- Сельскохозяйственная техника: Гидросистемы комбайнов, тракторов, опрыскивателей.
- Горнодобывающий сектор: Буровые установки, лебедки, механизмы подачи.
- Специализированный транспорт: Манипуляторы, ломовозы, коммунальная техника.
Данный насос оптимален для производств, где требуется стабильное давление в двух независимых или связанных гидравлических контурах.
Часто заменяемые запчасти и ремонт
Пластинчатые насосы отличаются высокой ремонтопригодностью. Наиболее подвержены износу компоненты, испытывающие трение. Для насоса пластинчатого НПл 16-25/16 следует всегда иметь в резерве следующий набор запчастей:
| Наименование запчасти | Тип износа / Условия замены |
|---|
| Комплект пластин (лопаток) | Износ по толщине, задиры на рабочей кромке. Заменяется при падении производительности или повышении шума. |
| Комплект уплотнительных манжет (сальников) | Усыхание, потеря эластичности, протечки масла. Замена при появлении капельной течи на валу. |
| Распределительная плита (опорный диск) | Износ и задиры рабочей поверхности, изменение плоскостности. Замена при критическом падении давления. |
| Подшипники вала | Появление люфта, повышенный шум и нагрев. Замена по результатам вибродиагностики или по истечении срока службы. |
| Комплект уплотнений фланцев и заглушек | Потеря герметичности в местах стационарных соединений корпуса. |
Типичные ошибки при подборе насоса
Некорректный выбор насоса ведет к его преждевременному выходу из строя или неэффективной работе всей системы. Избегайте следующих ошибок:
- Подбор только по присоединительной резьбе. Ключевыми являются параметры рабочего объема (16 и 25 см³), требуемого расхода (до 33 л/мин) и давления (16 МПа). Несоответствие любого из них сделает работу системы невозможной.
- Игнорирование типа рабочей среды. Использование нерекомендованных жидкостей (например, на водной основе или с высокой агрессивностью) приведет к коррозии, набуханию уплотнений и быстрому износу пластин.
- Пренебрежение требованиями к фильтрации. Масло с загрязнениями крупнее 25 мкм абразивно воздействует на прецизионные пары, резко сокращая ресурс агрегата.
- Неучет температурного диапазона эксплуатации. Работа при температурах ниже -10°C вызывает загустевание масла и кавитацию, выше +60°C – снижение вязкости и ухудшение смазки.
- Выбор без учета режима нагрузки. Для систем с частыми пусками/остановами или ударными нагрузками рекомендуется предусматривать запас по давлению или рассматривать иные типы насосов.
Расшифровка условного обозначения
Маркировка НПл 16-25/16 несет в себе полную информацию об основных технических параметрах агрегата, что упрощает подбор для специалиста:
- «НПл» – Насос Пластинчатый (общепринятое обозначение типа).
- «16» – Рабочий объем первой гидравлической секции (потока), выраженный в кубических сантиметрах (см³).
- «25» – Рабочий объем второй гидравлической секции (потока), см³.
- «/16» – Номинальное рабочее давление насоса, выраженное в мегапаскалях (МПа).
Таким образом, из названия насоса пластинчатого НПл 16-25/16 сразу ясно, что это двухпоточный агрегат с разным рабочим объемом на каждом выходе, рассчитанный на давление в 16 МПа.
Габаритные, установочные и присоединительные размеры
Проверка совместимости насоса пластинчатого НПл 16-25/16 с мотор-редуктором или имеющейся рамой гидростанции осуществляется по габаритным и посадочным размерам. При замене старого насоса необходимо сверить межосевое расстояние на валах, диаметр и тип шпоночного паза, а также расположение и тип резьбы напорных и всасывающих портов.

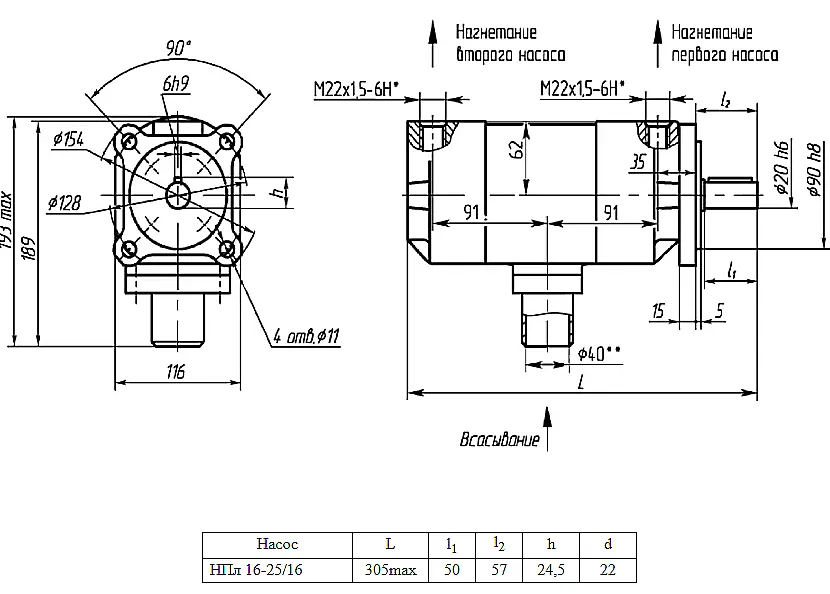

Рис. 1: Габаритный чертеж насоса пластинчатого НПл 16-25/16. Вид сбоку и спереди с основными монтажными размерами.
Рис. 2: Схема расположения присоединительных фланцев и отверстий насоса пластинчатого НПл 16-25/16 для подключения трубопроводов.
Примеры оформления заказа
При заказе насоса пластинчатого НПл 16-25/16 необходимо четко указать требуемую модификацию. В зависимости от условий эксплуатации можно выбрать следующие варианты:
- Базовая модель НПл 16-25/16. Стандартное исполнение для работы в отапливаемых производственных помещениях с минеральными маслами.
- Модель для сложных условий НПл 16-25/16-ВЗ. Взрывозащищенное исполнение для применения в цехах с повышенными требованиями к безопасности.
- Модификация с термозащитой НПл 16-25/16-СТ. Оснащена дополнительными датчиками температуры и защитой от перегрева, рекомендуется для систем с интенсивным циклом работы.
Для получения актуального наличия и уточнения специфики каждой модификации насосов пластинчатых НПл 16-25/16 рекомендуем обратиться к менеджерам компании.
Часто задаваемые вопросы (FAQ)
По каким ключевым параметрам выбрать нужную модификацию насоса?При подборе необходимо четко определить три основных параметра вашей гидросистемы: требуемое рабочее давление (до 16 МПа), расход (производительность) по каждому потоку (в литрах в минуту) и тип присоединения (фланец, резьба, стандарт). Насос пластинчатый НПл 16-25/16 имеет фиксированный рабочий объем потоков 16 и 25 см³, что при частоте вращения 1500 об/мин дает подачу около 24 и 37.5 л/мин соответственно (теоретически).
Каковы сроки поставки и условия доставки по России и СНГ?Базовая модель насоса пластинчатого НПл 16-25/16 часто находится на складе в Москве, что позволяет отгрузить ее в течение 1-2 рабочих дней. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ осуществляется транспортными компаниями, срок доставки оговаривается индивидуально и зависит от удаленности региона.
Каковы допустимые условия эксплуатации: мороз, пыль, качество масла?Насос рассчитан на работу в диапазоне температур масла от -10°C до +60°C. При отрицательных температурах окружающей среды необходимо использовать морозостойкие масла и, возможно, предпусковой подогрев. Работа в пыльных помещениях допустима, но требует регулярной замены воздушного фильтра дыхателя гидробака и поддержания чистоты масла (фильтрация 25 мкм). Качество масла должно соответствовать классу чистоты по ISO 4406 не ниже 20/18/15.
Возможна ли установка насоса на существующее оборудование и подбор аналога?Да, инженеры компании ГИДРАВЛИКА проводят технические консультации по совместимости. Предоставьте модель старого насоса, его техпаспорт или фото шильдика, габаритные и присоединительные размеры. Мы подберем насос пластинчатый НПл 16-25/16 или его аналог, максимально соответствующий вашей системе по посадочным местам, характеристикам давления и расхода.
Комплексные поставки от бренда ГИДРАВЛИК
Оборудование под торговой маркой ГИДРАВЛИК производится и поставляется на российский рынок компанией ГИДРАВЛИКА. Наши специалисты обладают многолетним опытом в подборе, монтаже и сервисном обслуживании гидравлических систем. Каждый насос пластинчатый НПл 16-25/16 проходит обязательные испытания на стенде перед отгрузкой, что гарантирует его работоспособность и соответствие заявленным параметрам.
Мы осуществляем оперативные поставки во все регионы России и страны СНГ. Для получения коммерческого предложения, технической консультации или подбора аналога под вашу конкретную задачу оставьте заявку на сайте или свяжитесь с нашими специалистами по контактам, указанным в разделе Контакты.
Интегрируйте надежность и стабильность в свои производственные процессы с насосом пластинчатым НПл 16-25/16 от ГИДРАВЛИК.
