Насос пластинчатый НПл 20-20/16 — это нерегулируемый двухпоточный агрегат, спроектированный для стабильной работы в гидравлических системах с высокими нагрузками до 16 МПа. Его применяют в промышленных гидроприводах, где критически важны высокая производительность и низкий уровень шума. Благодаря двойному потоку устройство способно обслуживать две независимые гидравлические линии, что делает его незаменимым для сложных схем управления.
Общее описание гидравлической системы
Конструкция насоса пластинчатого НПл 20-20/16 отличается высокой надежностью, основанной на применении износостойких материалов корпуса и рабочих элементов. Агрегат предназначен для интеграции в стандартные и специальные гидростанции, прессовое оборудование, а также технику для лесозаготовки и строительства. Установка такого насоса позволяет оптимизировать гидравлическую схему, уменьшив количество единиц оборудования и повысив общую эффективность системы.
Вес, габариты и Код ТН ВЭД
Агрегат насос пластинчатый НПл 20-20/16 характеризуется массой 19 килограмм. Его габаритные размеры составляют 320 мм в длину, 280 мм в ширину и 250 мм в высоту. Для подключения используется фланец стандарта ГОСТ 12815-80 с условным проходом DN50. Согласно товарной номенклатуре внешнеэкономической деятельности, изделию присвоен Код ТН ВЭД 8413.50.000.0, что соответствует гидравлическим насосам с рабочим объемом до 50 сантиметров кубических.
| Параметр | Значение |
|---|
| Длина, мм | 320 |
| Ширина, мм | 280 |
| Высота, мм | 250 |
| Масса, кг | 19 |
| Присоединение | Фланец DN50 ГОСТ 12815-80 |
Диалог на предприятии:
— Что у вас в цеху работает так тихо и мощно?
— Это наш новый насос пластинчатый НПл 20-20/16. Так тихо, что можно услышать, как растет производительность!
Детальные технические характеристики
Основные эксплуатационные параметры устройства, такие как давление, подача и частота вращения, определяют его совместимость с различными типами гидросистем. Корректный подбор по этим характеристикам — залог долгой и бесперебойной работы всего оборудования.
| Технический параметр | Единица измерения | Значение |
|---|
| Тип и модель | — | Насос пластинчатый НПл 20-20/16 |
| Номинальное рабочее давление | МПа | 16 |
| Подача (расход) на каждый поток | л/мин | 25.5 |
| Суммарный рабочий объем | см³ | 20 + 20 |
| Рекомендуемая частота вращения вала | об/мин | 1500 |
| Допустимая вязкость рабочей среды | мм²/с | 25 – 213 |
| Требуемая тонкость фильтрации масла | мкм | не менее 25 |
Преимущества и особенности эксплуатации
Интеграция насоса пластинчатого НПл 20-20/16 в производственный процесс дает пользователю ряд существенных преимуществ:
- Снижение эксплуатационных простоев: Двухпоточная конструкция и высокая надежность узлов минимизируют время на обслуживание и ремонт.
- Увеличенный ресурс работы: Использование качественных материалов для пластин и корпуса обеспечивает длительный срок службы свыше 8000 моточасов.
- Стабильность гидравлических параметров: Агрегат поддерживает заданное давление и расход в двух линиях без взаимного влияния, что критично для точных систем управления.
- Удобство монтажа и замены: Стандартизированные присоединительные размеры по ГОСТ упрощают интеграцию в существующие системы и позволяют оперативно подобрать аналог.
- Широкая совместимость: Устройство работает на минеральных и синтетических маслах класса HLP, что дает гибкость в выборе рабочей среды.
Как работает двухпоточный пластинчатый насос
Принцип функционирования насоса пластинчатого НПл 20-20/16 базируется на вращении ротора, в пазах которого свободно перемещаются пластины. Под действием центробежной силы пластины выдвигаются и прижимаются к внутренней поверхности статора, формируя замкнутые камеры переменного объема. На стороне всасывания объем камер увеличивается, создавая разрежение и затягивая рабочую жидкость. При дальнейшем вращении объем камер уменьшается, что приводит к нагнетанию масла в две независимые выходные магистрали под давлением до 16 МПа. Такая конструктивная реализация гарантирует независимую и одновременную подачу жидкости по двум потокам.
Рекомендации по температурному режиму и долговечности
Для обеспечения заявленного ресурса в 8000 часов насос пластинчатый НПл 20-20/16 должен эксплуатироваться в диапазоне температур рабочей среды от -10°С до +60°С. Допускается кратковременное повышение до +85°С, но это ведет к ускоренному износу уплотнительных элементов. Ключевыми факторами, определяющими срок службы, являются качество гидравлического масла, соблюдение графика замены фильтров тонкой очистки и отсутствие пиковых перегрузок по давлению. Рекомендуется использовать фильтры с тонкостью фильтрации не менее 25 микрометров. При соблюдении этих условий устройство надежно работает в непрерывном или циклическом режиме, включая частые пуски и остановки.
Типичные сферы и оборудование для применения
Благодаря своей надежности и производительности насос пластинчатый НПл 20-20/16 широко применяется в различных отраслях промышленности. Он входит в состав гидравлических систем, где требуется стабильная работа двух контуров с высоким давлением.
- Дорожно-строительная и спецтехника: Гидравлические приводы экскаваторов, бульдозеров, автогрейдеров, манипуляторов.
- Обрабатывающая промышленность: Прессовое оборудование, гибочные станки, линии дерево- и металлообработки.
- Подъемно-транспортное оборудование: Системы управления кранами, подъемными платформами и погрузчиками.
- Промышленные гидростанции: Стационарные и мобильные насосные группы для различных технологических процессов.
- Нефтегазовая отрасль: Вспомогательные гидравлические системы на буровых установках и трубопроводной арматуре.
Состав ремонтного комплекта и слабые места
Для обслуживания и восстановления работоспособности насоса пластинчатого НПл 20-20/16 существует ремонтный комплект, включающий наиболее подверженные износу детали. Их своевременная замена предотвращает серьезные поломки и продлевает общий ресурс агрегата.
| Позиция в ремкомплекте | Наименование детали | Причина возможного износа |
|---|
| 1 | Комплект уплотнительных манжет (2 потока) | Потеря эластичности из-за высоких температур или несовместимого масла. |
| 2 | Набор рабочих пластин (лопаток) | Абразивный износ при плохой фильтрации масла или работе на предельном давлении. |
| 3 | Уплотнения вала | Механический износ сальников или повреждение кромки уплотнения. |
| 4 | Комплект стопорных и прижимных пружин | Усталость металла при циклических нагрузках. |
| 5 | Прокладки фланцев и крышек | Потеря герметичности из-за старения материала или перетяжки крепежа. |
Как избежать ошибок при выборе модели
Некорректный подбор насоса приводит к преждевременным отказам или неэффективной работе всего гидравлического контура. Внимательно проверяйте следующие параметры:
- Соответствие давления: Выбор насоса с номинальным давлением ниже рабочего в системе — самая частая причина быстрого выхода из строя.
- Достаточность производительности (подачи): Неверный расчет расхода для каждого контура ведет к нехватке мощности для привода исполнительных механизмов.
- Температурный диапазон окружающей среды и рабочей жидкости: Использование уплотнений, не рассчитанных на низкие температуры или жару, вызывает утечки.
- Тип рабочей среды: Учет совместимости материалов уплотнений с конкретным типом гидравлического масла (минеральное, синтетическое, биоразлагаемое).
- Тип и размер присоединения: Игнорирование стандарта фланца или несоответствие посадочных мест приводит к сложностям при монтаже.
Расшифровка условного обозначения агрегата
Маркировка НПл 20-20/16 имеет четкую логическую структуру, каждая часть которой несет важную техническую информацию:
- НПл: Буквенное обозначение типа изделия — Насос Пластинчатый.
- 20-20: Числовое указание рабочего объема каждой из двух гидравлических секций, выраженное в кубических сантиметрах (20 см³ + 20 см³).
- 16: Номинальное рабочее давление, которое устройство развивает на выходе, указано в мегапаскалях (16 МПа).
Понимание этой логики позволяет инженеру однозначно идентифицировать ключевые параметры агрегата по его названию.
Документация по габаритным и присоединительным размерам
Перед монтажом необходимо сверить габаритные и установочные размеры насоса пластинчатого НПл 20-20/16 с параметрами посадочного места на раме или гидростанции. Это гарантирует отсутствие проблем с креплением и присоединением трубопроводов.
Ниже представлена визуальная схема устройства для детального изучения его конструкции.

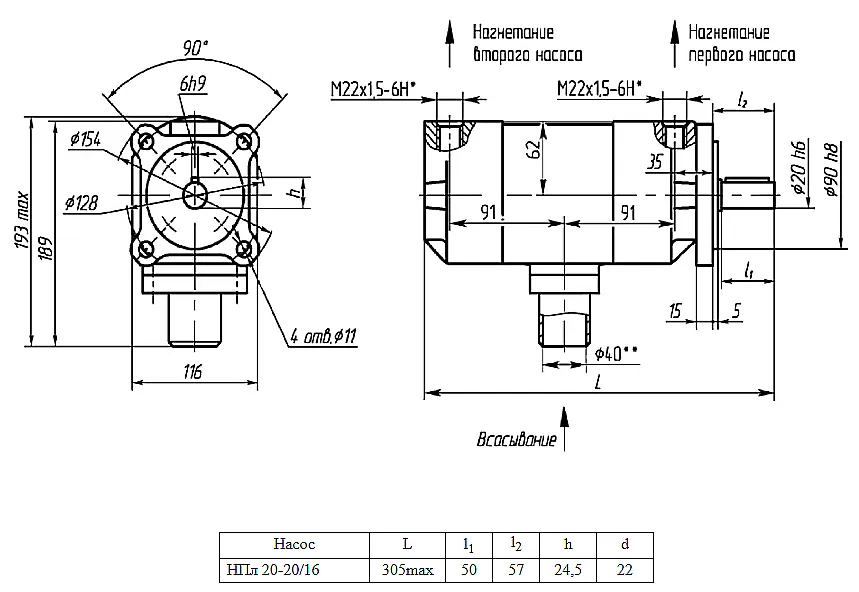

Габаритная схема пластинчатого насоса НПл 20-20/16 с указанием основных размеров
Чертеж присоединительного фланца DN50 для насоса НПл 20-20/16 по ГОСТ
Типовые варианты для оформления заказа
Для корректного и быстрого заказа специалисту достаточно указать одну из типовых формулировок в заявке, дополнив ее при необходимости особыми требованиями.
- Базовый вариант: «Насос пластинчатый НПл 20-20/16, фланец DN50 ГОСТ 12815-80».
- Для агрессивных сред: «НПл 20-20/16, комплект с уплотнениями из материала FKM (Viton) для совместимости с синтетическими маслами».
- Комплектная поставка: «Гидравлический насос НПл 20-20/16 с полным пакетом документации и сертификацией по ISO 9001».
Минимальный срок изготовления под заказ составляет три рабочих дня после подтверждения всех деталей.
Заключительная информация о поставках и бренде
Оборудование под брендом ГИДРАВЛИК поставляется на российский рынок официальным партнером — компанией ГИДРАВЛИКА. Мы гарантируем оригинальное качество продукции, технические консультации и помощь в подборе аналогов под существующие гидравлические системы. Вся продукция поставляется напрямую от производителя, что обеспечивает оптимальную стоимость и контроль качества.
Доставка насоса пластинчатого НПл 20-20/16 осуществляется по всей территории Российской Федерации и в страны СНГ. Ключевые логистические направления включают Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие региональные центры. Срок поставки зависит от наличия на складе и может быть сокращен до суток при заказе со склада в вашем регионе.
Для оформления заказа или получения подробной консультации свяжитесь с нашими специалистами через раздел Контакты на сайте или оставьте заявку онлайн. Наш сайт — 777-gidra.ru — это комплексный ресурс для специалистов в области гидравлики, где вы найдете все необходимое для надежной работы вашего оборудования.
