Конструктивно агрегат представляет собой гидравлический пластинчатый насос двухпоточного типа, предназначенный для работы в системах нерегулируемого потока. Основная функция узла – стабильная подача рабочей жидкости под высоким рабочим давлением в технологическое оборудование. Насос пластинчатый НПл 80-20/16 обеспечивает дублирование гидравлических контуров, что повышает надежность и безопасность эксплуатации прессов, станков и другой промышленной техники.
Вес, габариты и Код ТН ВЭД

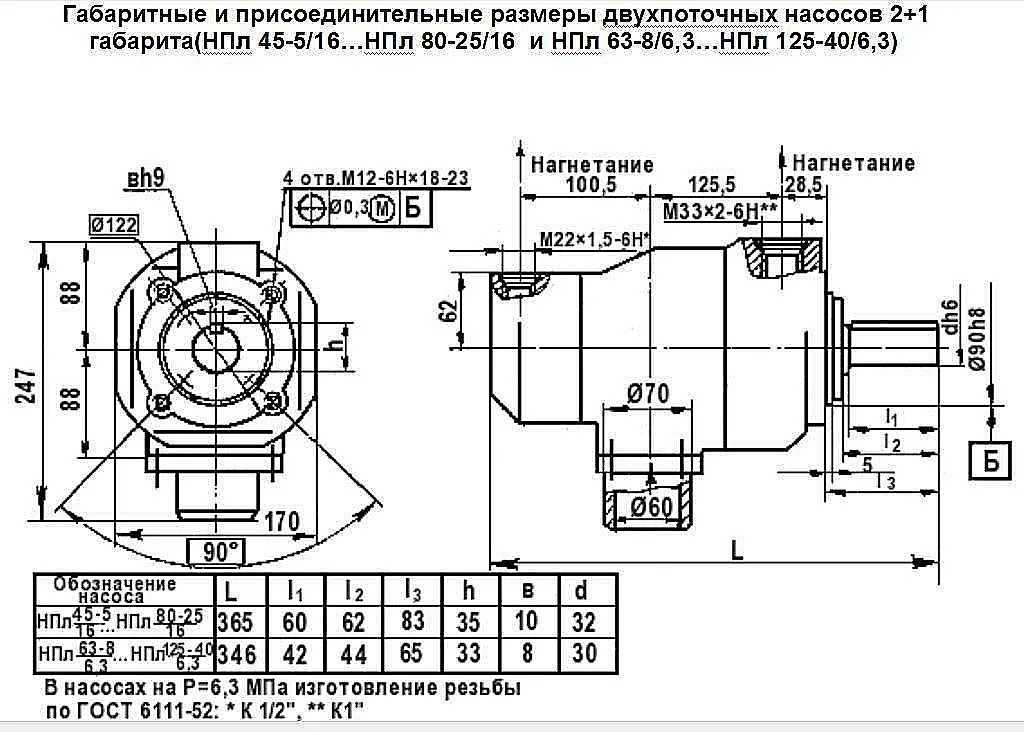

Техническое исполнение насоса пластинчатого НПл 80-20/16 подразумевает значительную массу – 32 килограмма, что обусловлено прочностью литого корпуса и металлоемкостью конструкции. Габаритные размеры определяются по прилагаемым чертежам, они могут незначительно варьироваться в зависимости от модификации исполнения узла. Общий код ТН ВЭД, под которым осуществляется таможенное оформление данного типа товаров – 8413500000. Перед установкой важно учитывать присоединительные размеры и пространство для обслуживания.
| Параметр | Значение |
|---|
| Марка насоса | НПл 80-20/16 |
| Суммарная подача (л/мин) | ~131.1 |
| Вес (кг) | 32.0 |
Инженер спрашивает у другого: «Почему твой насос пластинчатый НПл 80-20/16 такой веселый?» – «А у него два потока, поэтому он всегда удваивает радость от работы!»
Технические характеристики пластинчатого насоса
| Параметр | Характеристика |
|---|
| Рабочее давление (номинальное/максимальное), МПа | 16 |
| Рабочий объем, см³ (1-й/2-й поток) | 80.0 / 20.0 |
| Номинальная подача, л/мин (при 1500 об/мин) | 105.6 / 25.5 |
| Диапазон рабочих температур рабочей жидкости, °C | -10 … +60 |
| Тип рабочей среды (гидравлическое масло) | ИГП-38, ВНИИ НП-403 |
| Присоединительные размеры | Стандартные фланцевые, по чертежу |
| Масса изделия, кг | 32 |
| Пропускная способность (по маслу) | Зависит от вязкости (25-213 мм²/с) |
Преимущества и особенности эксплуатации
Выбор данной модели гидроагрегата для модернизации или ремонта промышленной техники предоставляет пользователю ряд существенных выгод:
- Повышенная надежность и отказоустойчивость. Двухпоточная конструкция насоса пластинчатого НПл 80-20/16 позволяет разделить гидравлические контуры или создать резервный поток, что минимизирует риск полной остановки оборудования.
- Увеличенный ресурс работы. Благодаря использованию качественных материалов и точной механической обработки деталей, а также запасом по давлению, ресурс узла превышает стандартные показатели.
- Удобство обслуживания и ремонтопригодность. Конструкция агрегата спроектирована с учетом необходимости регулярного сервиса. Основные изнашиваемые элементы, такие как пластины и уплотнения, доступны для замены без полной разборки соседних узлов.
- Стабильность давления в широком диапазоне частот вращения и температур, что критично для прецизионных операций в металлообработке.
- Высокая совместимость с типовыми гидросистемами отечественного производства благодаря стандартизированным присоединительным размерам и адаптерам.
Принцип функционирования в гидросистеме
Принцип работы насоса пластинчатого НПл 80-20/16 основан на объемном вытеснении. Вал насоса, приводимый во вращение от электродвигателя или ДВС, вращает ротор с радиально установленными пластинами. Эти пластины перемещаются внутри статора, имеющего овальный профиль. В процессе вращения под действием центробежной силы и давления масла пластины выдвигаются, образуя изменяемые по объему камеры. Жидкость поступает через общее всасывающее окно в полость всасывания, затем переносится в полость нагнетания и вытесняется в напорную магистраль системы. Особенность двухпоточного исполнения – наличие двух независимых комплектов пластин и роторов в одном корпусе, работающих от общего вала, но создающих раздельные потоки.
Режимы работы и ресурс
Данный насос пластинчатый НПл 80-20/16 рассчитан на продолжительную работу в режиме S1 (непрерывная эксплуатация) в условиях производственного цикла. Допустимый диапазон температур рабочей жидкости составляет от -10°С до +60°С. При эксплуатации в условиях нижнего порога температур рекомендуется использовать масла с соответствующими низкотемпературными характеристиками, чтобы избежать чрезмерного повышения вязкости и кавитации.
На продолжительность службы агрегата напрямую влияют три ключевых фактора:
- Качество и чистота гидравлического масла. Требуемая тонкость фильтрации на входе в насос – 25 микрон. Наличие абразивных частиц приводит к ускоренному износу пластин и статора.
- Соответствие фактического давления в системе номинальному значению (16 МПа). Превышение давления сокращает ресурс подшипников и ускоряет усталостные процессы в материале корпуса.
- Своевременность сервисного обслуживания, включающего замену уплотнений и контроль состояния пластин.
При соблюдении регламента производителя гарантированный срок службы составляет не менее 10 000 моточасов.
Область применения и совместимое оборудование
Этот насос пластинчатый НПл 80-20/16 широко востребован в отраслях, где требуется стабильное высокое давление в двух независимых или резервируемых гидравлических контурах. Основные сферы применения:
- Металлообрабатывающие станки: гидроприводы подач и зажимных устройств токарных, фрезерных, шлифовальных и сверлильных станков.
- Прессовое и кузнечно-штамповочное оборудование: гидросистемы кривошипных и гидравлических прессов, листогибов.
- Промышленная автоматика и робототехника: силовые приводы манипуляторов и промышленных роботов.
- Специализированная строительная и горная техника с дублированными системами управления (опционально).
- Испытательные стенды для проверки других гидроагрегатов и узлов.
Перечень запчастей и состав ремкомплекта
В процессе эксплуатации наиболее подвержены износу подвижные и трущиеся детали. Для проведения ремонтных операций доступны ремкомплекты и отдельные запчасти.
| Наименование детали / ремкомплекта | Условный артикул / код | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | РК-НПл80-Пл | Абразивный износ при загрязнении масла, усталостный излом от циклических нагрузок. |
| Комплект уплотнений (кольца, манжеты вала) | РК-НПл80-Уп | Потеря эластичности из-за высоких температур и старения материала, механическое повреждение. |
| Пружины прижима пластин | РК-НПл80-Прж | Ослабление силы прижатия после длительной циклической работы. |
| Опорные подшипники ротора | ПОДШ-НПл80 | Появление люфта и повышенного шума из-за радиальных нагрузок. |
| Распределительный диск (статор) | ДСК-НПл80 | Образование задиров и выработки на рабочих поверхностях от контакта с пластинами. |
Типичные ошибки при подборе и замене
Во избежание некорректной работы и преждевременного выхода из строя при выборе насоса пластинчатого НПл 80-20/16 следует избегать следующих ошибок:
- Подбор только по присоединительным размерам и резьбе без учета требуемой суммарной подачи и давления в системе.
- Игнорирование температурного диапазона эксплуатации, особенно при установке в неотапливаемых цехах или на мобильной технике.
- Несоответствие типа рабочей среды. Применение масел, не соответствующих рекомендациям (ИГП-38, ВНИИ НП-403), например, на водной основе, приводит к быстрой коррозии и разрушению уплотнений.
- Отсутствие или неверная установка фильтров тонкой очистки на линии всасывания и напора, что напрямую снижает ресурс пластинчатой пары.
- Неучет направления вращения вала (правое/левое) при подключении привода.
Логика индекса условного обозначения
Маркировка модели имеет четкую структуру и содержит всю необходимую информацию для идентификации:
- НПл – сокращенное обозначение «Насос Пластинчатый», определяющее тип гидравлической машины.
- 80 – рабочий объем (в см³) первого, основного потока.
- 20 – рабочий объем (в см³) второго, дополнительного потока.
- 16 – номинальное рабочее давление в мегапаскалях (МПа).
Дополнительные индексы в полном обозначении могут указывать на исполнение: «Л» – левое вращение вала, «УХЛ4» – климатическое исполнение для работы в умеренном и холодном климате.
Примеры оформления заказа
Для примера рассмотрим несколько типовых вариантов заказа продукции:
- Базовая модель для замены. НПл 80-20/16 (с правосторонним вращением вала) – стандартная комплектация с монтажным комплектом и паспортом.
- Оборудование для специфичных условий. НПл 80-20/16Л (левое вращение) – для интеграции в существующую схему с обратной кинематикой привода.
- Комплексная поставка для сервиса. НПл 80-20/16 + ремкомплект РК-НПл80-Уп + сетевой фильтр тонкой очистки 25 мкм – готовое решение для планового ТО гидростанции.
Заказать необходимую модификацию насоса пластинчатого НПл 80-20/16 и получить техническую консультацию можно через раздел Контакты или по телефону.
Часто задаваемые вопросы
Вопрос: Как правильно подобрать модель насоса по расходу и давлению для замены вышедшего из строя аналога?
Ответ: Ключевыми параметрами являются номинальное давление (16 МПа для данной модели), суммарная подача (около 131 л/мин) и рабочий объем каждого потока (80 и 20 см³). Необходимо убедиться, что параметры вашей гидросистемы (максимальное давление, требуемый расход, частота вращения вала) соответствуют характеристикам насоса пластинчатого НПл 80-20/16.
Вопрос: Каковы сроки поставки по России и наличие на складе?
Ответ: Основные модели, включая насос пластинчатый НПл 80-20/16, обычно доступны на центральном складе. Стандартные сроки доставки в регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) составляют от 3 до 7 рабочих дней в зависимости от удаленности. В страны СНГ поставка организуется индивидуально.
Вопрос: Насколько важна фильтрация масла для долговечной работы насоса?
Ответ: Качество фильтрации критически важно. Производитель рекомендует использовать фильтры тонкой очистки с тонкостью фильтрации не более 25 микрон. Использование нефильтрованного или загрязненного масла приводит к абразивному износу пластин и статора, сокращая ресурс узла в разы.
Вопрос: Можно ли установить этот насос на оборудование с частотным преобразователем?
Ответ: Да, насос пластинчатый НПл 80-20/16 совместим с системами, где используется регулировка скорости вращения вала. Однако необходимо помнить, что подача будет линейно зависеть от частоты вращения, а также важно обеспечить стабильное давление в системе смазки подшипников на низких оборотах.
