Пластинчатый насос НПл 80-80/16 представляет собой высоконадежный двухпоточный гидравлический агрегат, предназначенный для стабильной работы в системах с постоянным номинальным давлением до 16 МПа. Основная функция изделия – обеспечение одновременного питания двух независимых гидравлических линий от одного приводного вала, что делает его ключевым компонентом в станочном оборудовании, прессах и иной промышленной технике.
Описание и назначение
Модель НПл 80-80/16 относится к нерегулируемым объемным гидромашинам и спроектирована для эксплуатации в составе гидроприводов, требовательных к постоянной подаче рабочей жидкости. Конструкция насоса пластинчатого НПл 80-80/16 базируется на классической схеме с ротором и радиально перемещающимися пластинами. Агрегат характеризуется низким уровнем пульсаций и шума, что важно для оборудования, работающего в цехах. Благодаря двойному рабочему объему в 80+80 см³, он эффективно заменяет два отдельных насоса, упрощая компоновку гидростанции и снижая нагрузку на привод. Базовым рабочим телом для насоса пластинчатого НПл 80-80/16 являются минеральные масла групп ИГП-38 и ВНИИ НП-403.
Каждая модификация насоса пластинчатого НПл 80-80/16 соответствует требованиям технических условий ТУ 2.053.1899-88. Усиленный корпус из высокопрочного чугуна обеспечивает устойчивость к механическим нагрузкам и внутренним давлениям, характерным для непрерывных производственных циклов. Для долгосрочной эксплуатации важна тонкость фильтрации масла – не грубее 25 мкм.
| Параметр |
Значение |
| Тип насоса |
Пластинчатый, двухпоточный |
| Номинальная подача (каждого потока), л/мин |
105,6 при 1500 об/мин |
| Рабочее давление, МПа |
16 (номинальное) |
| Рабочий объем каждого потока, см³ |
80 |
| Диапазон температур масла, °C |
от -10 до +60 |
| Тип рабочей среды |
Минеральные гидравлические масла (ИГП-38, ВНИИ НП-403) |
| Кинематическая вязкость масла, мм²/с |
25 – 213 |
| Направление вращения вала |
Правое (левое — по запросу) |
| Масса, кг |
58 |
| Присоединительные размеры фланца |
Ду80 по ГОСТ 12815-80 |
Габаритные размеры, масса и Код ТН ВЭД
Общие габариты насоса пластинчатого НПл 80-80/16 составляют 320 мм в длину, 280 мм в ширину и 250 мм в высоту. При планировании монтажной площадки необходимо учитывать массу агрегата – 58 кг. Для таможенного оформления и поиска аналогов используется Код ТН ВЭД: 8413.60.000 (насосы объемные с вращающимся цилиндром).
«Как отличить продвинутого гидравлика от новичка? Первый запросит чертежи присоединения, второй спросит: «А где эта штуковина с названием Насос пластинчатый НПл 80-80/16 вообще встанет?»
Принцип работы в гидравлической системе
Рабочий цикл насоса пластинчатого НПл 80-80/16 основан на изменении объема замкнутых камер, образованных пластинами, ротором и статором. При вращении вала пластины под действием центробежной силы выдвигаются и прижимаются к внутренней поверхности статора. На участке всасывания объем камеры увеличивается, создавая разрежение и забор масла из бака. На выходе, там где статор приближен к ротору, объем камеры уменьшается, и рабочая жидкость под давлением выталкивается в напорную магистраль системы. Двухпоточная исполнение означает, что внутри одного корпуса реализованы два идентичных насосных механизма, работающих синхронно от общего вала.

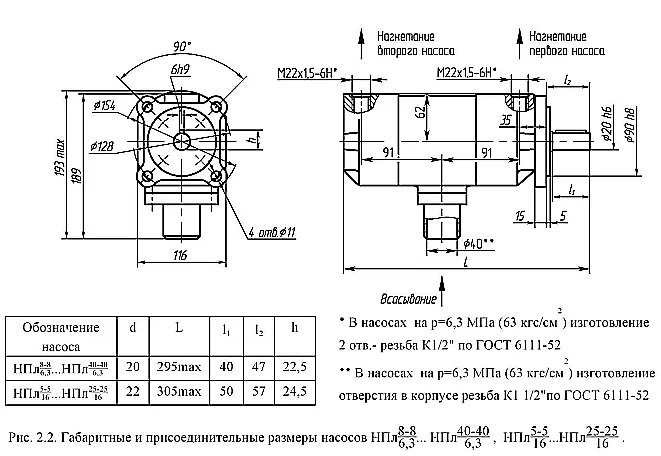

Чертеж с габаритными размерами и монтажными отверстиями насоса НПл 80-80/16.
Преимущества и особенности эксплуатации
- Двойная производительность в одном корпусе: Замена двух отдельных насосов на один агрегат НПл 80-80/16 снижает нагрузку на приводной двигатель, упрощает монтаж и техобслуживание гидростанции.
- Стабильность параметров: Конструкция обеспечивает минимальные пульсации давления, что положительно сказывается на точности работы исполнительных механизмов, например, в станках с ЧПУ.
- Высокий ресурс и надежность: Использование качественных материалов для корпуса и рабочих узлов в сочетании с обязательной фильтрацией масла (25 мкм) позволяет достичь ресурса в 15 000 моточасов.
- Универсальность подключения: Стандартизированный фланец Ду80 по ГОСТ упрощает интеграцию насоса пластинчатого НПл 80-80/16 в большинство типовых отечественных и импортных гидросистем после проверки совместимости.
- Оптимизация эксплуатационных расходов: Низкий уровень шума и вибрации снижает общую нагрузку на оборудование, а простота конструкции облегчает диагностику и ремонт, сокращая время простоя.
Температурный режим и срок службы
Номинальный рабочий диапазон температур гидравлического масла составляет от -10°C до +60°C. Допустимая температура окружающей среды – от -40°C до +50°C. Ресурс работы насоса пластинчатого НПл 80-80/16 напрямую зависит от соблюдения условий эксплуатации: непрерывная работа в номинальном режиме, использование жидкостей рекомендованной вязкости, качественная фильтрация. При соблюдении всех требований средний срок службы превышает 8 лет при двухсменной работе. Ключевыми факторами, сокращающими ресурс, являются загрязнение масла (особенно абразивными частицами), работа на предельных температурах, превышение номинального давления.
Сферы применения и типовое оборудование
Насос пластинчатый НПл 80-80/16 находит применение в различных отраслях промышленности, где требуются стабильные гидроприводы с двумя независимыми контурами питания. Типичными областями использования являются:
- Металлообработка: Гидравлические системы токарных, фрезерных, шлифовальных станков с ЧПУ.
- Прессовое оборудование: Усилительные установки, прессы для литья, штамповки и прессования.
- Специальная техника: Подъемно-транспортные механизмы, стенды для испытаний, дорожно-строительная техника.
- Производственные линии: Оборудование для гальваники, линий нанесения покрытий, где критична точность дозирования.
Условное обозначение модели
Маркировка насоса пластинчатого НПл 80-80/16 подчиняется четкой логике: НПл 80-80/16 УХЛ4.
- НПл – аббревиатура, обозначающая «Насос Пластинчатый».
- 80-80 – рабочий объем двух независимых потоков, выраженный в кубических сантиметрах.
- /16 – номинальное давление, на которое рассчитан агрегат, в мегапаскалях (МПа).
- УХЛ4 – климатическое исполнение: для работы в районах с умеренным и холодным климатом, категория размещения 4 (в закрытых отапливаемых помещениях).
- Дополнительная буква «Л» в индексе, например, НПл 80-80/16-Л, указывает на левое вращение вала (против часовой стрелки со стороны вала).
Схематическое изображение присоединительного фланца и расположения отверстий для монтажа.
Типовые ошибки при подборе насоса
- Выбор исключительно по присоединительному фланцу (Ду80) без учета требуемой производительности (суммарно 211 л/мин) и давления 16 МПа.
- Игнорирование типа рабочей среды: использование неподходящих масел или жидкостей (например, водомасляных эмульсий без согласования с производителем).
- Неучет температурного диапазона окружающей среды и масла, что ведет к отказам при работе в неотапливаемых цехах зимой или при перегреве летом.
- Попытка установки в систему, рассчитанную на другое давление (например, 12 или 25 МПа), без перерасчета параметров и проверки прочности трубопроводов.
Состав ремкомплекта и часто заменяемые запчасти
Для планового и внепланового ремонта насоса пластинчатого НПл 80-80/16 рекомендуется иметь комплект уплотнений и наиболее изнашиваемых деталей. Чаще всего требуют замены следующие элементы:
| Наименование запчасти |
Причина и условия износа |
| Рабочие пластины (лопатки) |
Естественный абразивный износ торцевых и радиальных поверхностей. Ускоряется при загрязнении масла. |
| Уплотнительные кольца и манжеты (сальники) |
Потеря эластичности, старение резины вследствие высокой температуры, химической несовместимости с рабочей жидкостью. |
| Опорный подшипник вала |
Износ из-за высоких радиальных нагрузок, попадания примесей в смазку, перекоса при монтаже. |
| Распределительные диски (торцевые крышки) |
Появление рисок и задиров на рабочих поверхностях из-за абразивного износа, кавитации. |
Базовый ремкомплект для насоса пластинчатого НПл 80-80/16 обычно включает набор пластин, уплотнений вала и крышек, прокладки.
Примеры оформления заказа
При обращении к поставщику для заказа уточните необходимую модификацию:
- НПл 80-80/16 УХЛ4 – стандартная версия с правым вращением вала для типовых условий.
- НПл 80-80/16-Л УХЛ4 – модель с левым вращением вала для специфичных кинематических схем привода.
- НПл 80-80/16 УХЛ4 с ремкомплектом – насос, поставляемый вместе с основным набором запасных частей для сокращения времени будущего ремонта.
Оформить заявку на поставку насоса пластинчатого НПл 80-80/16 и получить консультацию инженера по совместимости с вашим оборудованием можно через сайт https://777-gidra.ru.
Доставка и сотрудничество
Насос пластинчатый НПл 80-80/16 под брендом ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и в страны СНГ. Организована оперативная логистика в ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Минск, Алматы, Бишкек, Ереван. Гарантийный срок на оборудование составляет 24 месяца. Специалисты компании готовы помочь в подборе аналога под существующую гидросистему и предоставить полную техническую документацию на русском языке. Для получения коммерческого предложения оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
