Насос пластинчатый НПл 12,5-20/16 – это двухпоточный нерегулируемый гидравлический агрегат, предназначенный для интеграции в промышленные гидросистемы. Основная функция – обеспечение стабильной подачи рабочей жидкости под постоянным высоким давлением до 16 МПа. Устройство оптимально подходит для станков с ЧПУ, прессового и литьевого оборудования, систем управления технологическим оборудованием, где критически важны устойчивость давления и низкий уровень шума.
Масса, размеры и кодировка
Гидронасос отличается компактной компоновкой. Его масса составляет 19 кг, что упрощает монтаж и обслуживание в ограниченном пространстве гидростанций и насосных групп. Данная модель подлежит таможенному декларированию под кодом ТН ВЭД 8413.50.21.00.
| Параметр | Значение |
|---|
| Вес, кг | 19 |
| Габаритные размеры (Д×Ш×В), мм | 320×250×210 |
| Код ТН ВЭД | 8413.50.21.00 |
Приходит инженер на производственный участок, а там грохот стоит. Говорит мастеру: «Что у вас тут за шум? У меня насос пластинчатый НПл 12,5-20/16 работает – мыши за стеной копейку уронят, и то слышно!» Правда, эти гидроагрегаты действительно славятся тихой и стабильной работой.
Основные эксплуатационные параметры
Ключевые рабочие характеристики насоса пластинчатого НПл 12,5-20/16 определяют его надежность и эффективность в различных условиях производственного цикла. Ниже представлены основные параметры агрегата.
| Параметр | Техническое значение |
|---|
| Рабочее (номинальное) давление, МПа | 16 |
| Подача (расход), л/мин | 14,4 – 25,5 |
| Рабочий объем, см³ | 12,5 – 20 |
| Частота вращения вала, об/мин | 1500 |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, жидкости HFC (с адаптацией уплотнений) |
| Диапазон рабочих температур, °С | -10 … +60 |
| Присоединительные размеры (варианты) | Фланцевое или резьбовое (уточняется в спецификации заказа) |
Преимущества и особенности эксплуатации
Внедрение насоса пластинчатого НПл 12,5-20/16 в производственный процесс дает ряд существенных выгод:
Увеличение ресурса гидросистемы. Плавная работа без пульсаций снижает ударные нагрузки на трубопроводы, клапаны и исполнительные механизмы.
Минимизация простоев. Конструктивная надежность и высокий запас прочности ключевых компонентов обеспечивают долгий межсервисный интервал.
Простота монтажа и интеграции. Стандартизированные присоединительные размеры и компактная форма позволяют легко встроить агрегат в существующие насосные группы.
Стабильность давления. Пластинчатая схема обеспечивает постоянство выходных параметров, что критически важно для прецизионного оборудования, например, в станках с ЧПУ.
Широкий диапазон применения. Насос пластинчатый НПл 12,5-20/16 совместим с большинством типовых гидросистем, используемых в машиностроении, металлообработке и сельхозтехнике.
Принцип функционирования в контуре
Работа агрегата основывается на вращении эксцентрично расположенного ротора с радиально подвижными пластинами. Под действием центробежной силы и давления жидкости пластины прижимаются к внутренней поверхности статора, образуя изолированные камеры. При повороте ротора объем этих камер в зоне всасывания увеличивается, создавая разрежение и забор жидкости из бака через фильтр. В зоне нагнетания объем камер уменьшается, вытесняя жидкость в напорную магистраль под заданным давлением. Такая схема обеспечивает равномерную, практически бесшумную подачу.
Температурный режим и срок службы
Эксплуатация допускается при температуре рабочего тела от -10°С до +60°С. Предусмотрены режимы как непрерывной работы, так и циклической нагрузки с частыми пусками/остановами. Ресурс насоса пластинчатого НПл 12,5-20/16 в первую очередь зависит от качества фильтрации масла (рекомендуемая тонкость – не грубее 25 мкм), соблюдения допустимого давления и своевременности сервисного обслуживания. При соблюдении регламента ресурс работы превышает 15 000 моточасов, а гарантия от производителя составляет 24 месяца.
Область применения и совместимое оборудование
Насос пластинчатый НПл 12,5-20/16 нашел применение в различных отраслях:
В промышленности: гидроприводы станков с ЧПУ, гибочные и штамповочные прессы, литьевые машины, прокатное оборудование.
В строительной и спецтехнике: системы управления экскаваторов, манипуляторов, дорожной техники.
В инфраструктуре: насосные группы гидростанций для испытательных стендов, систем технологического водоснабжения и управления.
Состав ремонтного комплекта и часто заменяемые элементы
Для поддержания работоспособности насоса пластинчатого НПл 12,5-20/16 рекомендуется иметь стандартный ремкомплект. Чаще всего износ касается следующих деталей, что связано с естественной деградацией материалов и наличием в масле абразивных частиц.
| Название запчасти | Типичная причина износа |
|---|
| Уплотнительные кольца (манжеты) вала | Механический износ, потеря эластичности из-за нагрева или несовместимости с рабочей средой. |
| Рабочие пластины (лопатки) | Абразивный износ торцов и наружных кромок при недостаточной фильтрации масла. |
| Пружины пластин | Усталость металла и потеря упругости при циклических нагрузках. |
| Уплотнения торцевого распределителя | Выкрашивание под действием высокого давления и вибрации. |
| Подшипниковый узел | Износ при повышенных радиальных нагрузках или недостатке смазки. |
Типичные ошибки при выборе
Неправильный подбор ведет к преждевременному выходу агрегата из строя или неэффективной работе всей системы:
Ориентация только на присоединительные размеры. Резьба или фланец могут подойти, но несоответствие по расходу или давлению сделает монтаж бесполезным.
Игнорирование температурного режима. Эксплуатация вне диапазона -10…+60°С приводит к заклиниванию вала, разрушению уплотнений или резкому падению производительности.
Несоответствие типа рабочей среды. Применение несовместимых жидкостей (например, водно-гликолевых без замены уплотнений) вызывает коррозию и разбухание уплотнительных элементов.
Условное обозначение модели
Маркировка НПл 12,5-20/16 имеет четкую структуру:
НПл: Насос Пластинчатый – тип конструкции.
12,5: Минимальный рабочий объем одного потока, см³.
20: Максимальный рабочий объем другого потока, см³.
16: Максимальное номинальное рабочее давление, МПа.
Пример полного кода для заказа: ГИДРАВЛИКА-НПл12,5-20-16.
Габаритные чертежи и параметры подключения
Перед заказом необходимо сверить присоединительные и монтажные размеры с параметрами вашего оборудования. На изображениях ниже представлены точные данные для интеграции.

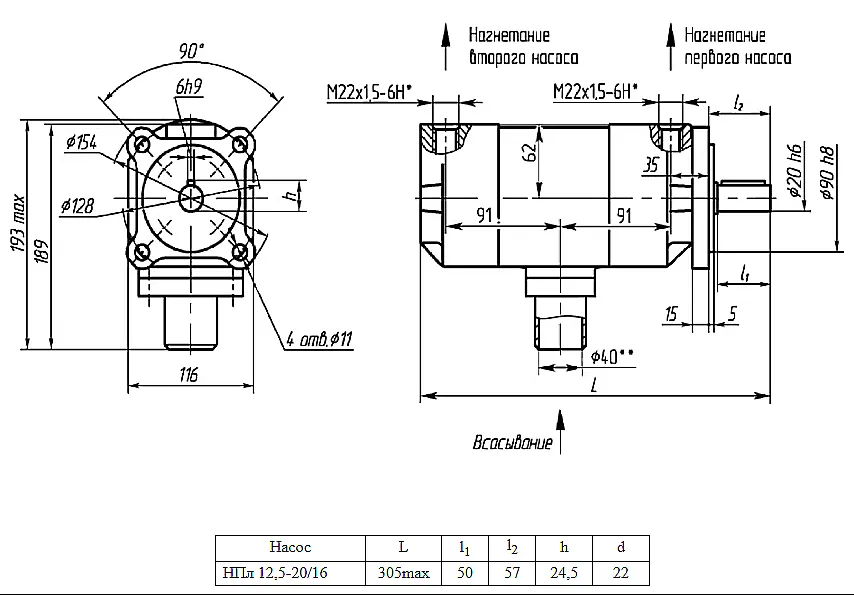

Рис. 1 – Габаритные чертежи и основные размеры пластинчатого насоса модели НПл 12,5-20/16.
Рис. 2 – Схема с указанием размеров для подключения напорной и всасывающей линий к гидронасосу.
Варианты комплектации для заказа
Помимо базовой поставки, можно сформировать заказ под конкретную задачу. Вот несколько примеров:
Пример 1. Базовая комплектация для станка: НПл 12,5-20/16, паспорт, руководство по эксплуатации, комплект прокладок.
Пример 2. Комплект для сервиса гидростанции: НПл 12,5-20/16, ремкомплект (пластины, уплотнения вала), фильтр тонкой очистки ФГС-40.
Пример 3. Поставка для замены аналога: НПл 12,5-20/16 с адаптерной плитой под фланец DIN/SAE, датчик давления.
Часто задаваемые вопросы
Вопрос: По каким критериям выбрать конкретную модификацию?
Ответ: Ключевые параметры – рабочее давление (до 16 МПа), требуемый расход (14,4-25,5 л/мин) и тип присоединения (фланец или резьба). Для точного подбора рекомендуем проконсультироваться с нашим инженером через сайт https://777-gidra.ru.
Вопрос: Какие сроки доставки по России и есть ли насос пластинчатый НПл 12,5-20/16 на складе?
Ответ: Основные модели, включая НПл 12,5-20/16, находятся на складе в Москве. Доставка транспортными компаниями до Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани, Ростова-на-Дону занимает 2-3 рабочих дня. В отдаленные регионы России и страны СНГ – от 5 до 10 дней в зависимости от удаленности.
Вопрос: Насколько критично качество масла для ресурса насоса? Какие требования к фильтрации?
Ответ: Качество масла – ключевой фактор. Рекомендуемая тонкость фильтрации – не менее 25 мкм, вязкость масла в диапазоне 25-213 мм²/с. Несоблюдение этих условий приводит к ускоренному износу пластин и подшипникового узла.
Вопрос: Можно ли использовать НПл 12,5-20/16 для замены импортного аналога в уже работающей системе?
Ответ: Да, можно. Эта модель часто выступает прямым или адаптированным аналогом для многих импортных агрегатов. Для проверки совместимости необходимо предоставить технические характеристики заменяемого насоса (давление, расход, тип крепления).
Гидрооборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА с полной технической поддержкой и гарантией. Для каждого насоса пластинчатого НПл 12,5-20/16 доступна бесплатная консультация по интеграции в вашу конкретную гидросистему и подбор аналога под существующие параметры. Мы обеспечиваем оперативную доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, а также в страны СНГ. Для заказа или получения технической спецификации свяжитесь с нашими специалистами через форму на сайте https://777-gidra.ru или закажите обратный звонок.
