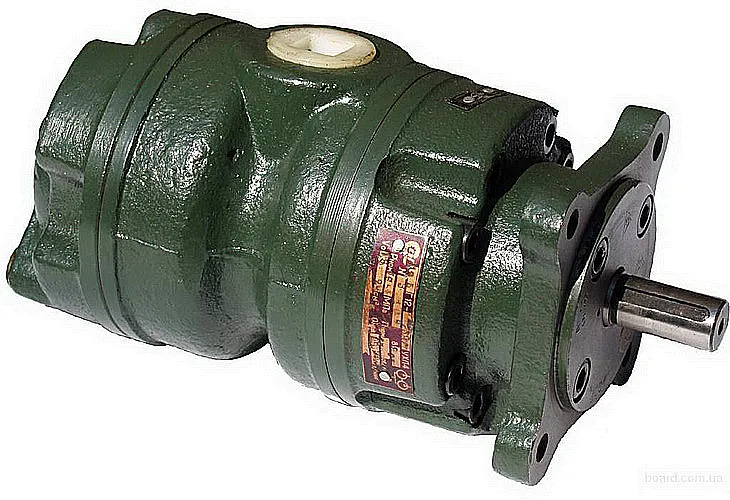

Насос пластинчатый 12БГ12-23АМ представляет собой надежный гидравлический агрегат, предназначенный для работы в системах с минеральным маслом. Он находит применение в гидросистемах промышленного оборудования: металлообрабатывающих станков, прессового и кузнечно-штамповочного оснащения, строительной и спецтехники. Его основная функция – создание стабильного потока рабочей жидкости для управления гидроцилиндрами и гидромоторами.
Описание и назначение
Это устройство относится к гидромашинам лопастного типа двукратного действия. Конструкция насоса пластинчатого 12БГ12-23АМ нерегулируемая, что обеспечивает стабильную производительность. Ключевая особенность модели – наличие двух независимых секций (поточных линий) с разными геометрическими рабочими объемами. Это позволяет одновременно питать два гидравлических контура с различными требованиями к расходу, используя один приводной вал, что особенно эффективно в сложных системах управления.
Габариты, вес и обозначение
Устройство имеет компактные размеры, облегчающие его интеграцию в существующие конструкции. Вес агрегата составляет 16 кг. Код ТН ВЭД, под который классифицируется изделие для таможенного оформления: 8413.60.000 (насосы объемного типа).
| Параметр | Значение | Примечание |
|---|
| Длина, мм | 290 | По габаритному чертежу |
| Ширина, мм | 250 | По габаритному чертежу |
| Высота, мм | 180 | По габаритному чертежу |
| Масса, кг | 16 | Без учета упаковки |
Условное обозначение 12БГ12-23АМ расшифровывается следующим образом:
12 – рабочий объем первой секции (12,5 см³).
БГ – тип агрегата (Б – насос, Г – гидравлический).
12 – условный габаритный размер или серия.
23 – номер модификации.
АМ – исполнение (А – улучшенное, М – модернизированное).
Технические характеристики
| Характеристика | Значение для секции 1 (против привода) | Значение для секции 2 (со стороны привода) |
|---|
| Рабочий объем, см³ | 12,5 | 20 |
| Номинальная подача (при n=1500 об/мин), л/мин | 14,6 | 25,5 |
| Номинальное рабочее давление, МПа (бар) | 12,5 (125) |
| Максимальное (предельное) давление, МПа (бар) | 14,0 (140) |
| Тип рабочей среды | Минеральные гидравлические масла (например, по ГОСТ 17479.3-85) |
| Присоединительные размеры (по чертежу) | Резьбовые порты согласно габаритной схеме |
| Масса, кг | 16 |
Габаритный чертеж и схема подключения насоса пластинчатого 12БГ12-23АМ. Внимание на расположение клемм подключения и портов всасывания/нагнетания.
Преимущества и особенности эксплуатации
Применение насоса пластинчатого 12БГ12-23АМ в вашей гидросистеме дает ряд эксплуатационных преимуществ:
Снижение общих затрат: Один двухпоточный агрегат заменяет два отдельных насоса, экономя место, упрощая монтаж и снижая стоимость владения.
Высокая надежность и стабильность давления: Конструкция лопастного насоса с прижимом пластин центробежной силой обеспечивает стабильную производительность даже при изменении скорости вращения вала.
Совместимость с типовыми гидросистемами: Стандартные присоединительные размеры и использование распространенных минеральных масел упрощают интеграцию и сервис.
Увеличение ресурса оборудования: Качественное изготовление и балансировка ротора минимизируют вибрации, что положительно сказывается на сроке службы как самого насоса, так и связанных с ним узлов.
Простота обслуживания: Модульная конструкция и доступность ремкомплектов позволяют выполнять ремонт и замену изношенных деталей без длительного простоя.
Принцип работы в гидросистеме
Насос пластинчатый 12БГ12-23АМ функционирует следующим образом. Приводной вал, соединенный с электродвигателем или двигателем внутреннего сгорания, вращает ротор. В радиальных пазах ротора свободно перемещаются стальные пластины (лопатки). Под действием центробежной силы при вращении эти пластины выдвигаются и прижимаются к внутренней поверхности статора (корпуса), имеющей специальный профиль. Образующиеся между пластинами, ротором и статором замкнутые объемы (рабочие камеры) изменяют свой размер при вращении. В зоне соединения с линией всасывания объем камеры увеличивается, создавая разрежение и затягивая масло из бака. В зоне соединения с линией нагнетания объем уменьшается, вытесняя масло под давлением в гидравлическую систему. Две независимые группы таких камер, реализованные в одной корпусной сборке, и формируют два независимых потока рабочей жидкости.
— Инженер жалуется гидравлику: «Насос пластинчатый 12БГ12-23АМ снова шумит!»
Гидравлик, осмотрев его: «Так он же пластинчатый, ему положено шуршать!»
Температурный режим и ресурс работы
Эксплуатация насоса пластинчатого 12БГ12-23АМ допускается в диапазоне температур рабочего масла от +10°C до +50°C. Рекомендуемая вязкость масла составляет 17–213 сСт. Агрегат рассчитан на непрерывный режим работы в составе гидростанций. Ресурс до капитального ремонта при соблюдении условий эксплуатации, использовании чистого масла и своевременной замене фильтров тонкой очистки может достигать 5000 моточасов. Климатическое исполнение УХЛ4 гарантирует надежную работу в условиях умеренного и холодного климата при эксплуатации в закрытых помещениях.
Сферы применения и совместимое оборудование
Насос пластинчатый 12БГ12-23АМ широко используется в различных отраслях промышленности и сервиса:
Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных станков с ЧПУ, гибочных прессов.
Кузнечно-прессовое производство: Гидравлические прессы для штамповки, ковки, правки.
Деревообработка: Прессы для склеивания, станки для раскроя плитных материалов.
Строительная и дорожная техника: Системы управления манипуляторами, отбойными молотками, подъемниками.
Специальные установки: Испытательные стенды, технологические линии, упаковочное оборудование.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности насоса пластинчатого 12БГ12-23АМ рекомендуем иметь в наличии ремкомплект, в который обычно входят наиболее подверженные износу детали.
| Наименование запчасти | Типичная причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ при загрязнении масла, усталость материала. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности из-за температуры и давления, механический износ. |
| Распределительные диски (торцевые пластины) | Износ рабочих поверхностей из-за трения и кавитации. |
| Пружины прижима пластин | Усталость металла при длительной циклической нагрузке. |
| Уплотнения корпуса | Потеря герметичности под действием давления и вибраций. |
Типичные ошибки при подборе
Во избежание некорректной работы системы и преждевременного выхода насоса из строя, обратите внимание на следующие распространенные ошибки:
1. Подбор только по присоединительным размерам без учета требуемого расхода (подачи) и давления в каждой из двух гидролиний. Необходимо сверять фактические потребности контуров с характеристиками обеих секций насоса.
2. Игнорирование типа и качества рабочей среды. Использование не предназначенных для гидросистем жидкостей или масла с высокой степенью загрязнения приводит к быстрому абразивному износу пластин и других прецизионных пар.
3. Неучет температурного диапазона эксплуатации. Работа при температуре масла ниже +10°C резко повышает его вязкость, что ведет к кавитации и повышенной нагрузке на привод; работа выше +50°C снижает вязкость и смазывающую способность, увеличивая износ.
4. Отсутствие или неверный подбор фильтрации. Обязательна установка фильтра тонкой очистки в линии всасывания с тонкостью фильтрации не менее 25 мкм для защиты пластинчатой группы.
Примеры оформления заказа
1. Базовая поставка: Насос пластинчатый 12БГ12-23АМ, паспорт, упаковка. Артикул заказа: НП-12БГ12-23АМ.
2. Комплект с ремкомплектом: Насос пластинчатый 12БГ12-23АМ + ремкомплект РК-12БГ12 (включает пластины, уплотнения вала). Артикул заказа: НП-12БГ12-23АМ-РК.
3. Под заказ (специсполнение): Насос пластинчатый 12БГ12-23АМ с левым вращением вала (стандартное – правое). Поставка осуществляется под индивидуальный заказ с увеличением срока.
Доставка и гарантия от бренда ГИДРАВЛИК
Официальный поставщик – компания ГИДРАВЛИКА – реализует оригинальную продукцию бренда ГИДРАВЛИК на всей территории России и стран СНГ. Мы осуществляем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в Беларусь, Казахстан и другие страны Таможенного союза. На весь поставляемый насос пластинчатый 12БГ12-23АМ предоставляется гарантия 12 месяцев. Наши технические специалисты помогут подобрать необходимую модификацию или аналог под вашу систему, а также проконсультируют по вопросам монтажа и эксплуатации. Оставить заявку на подбор или покупку вы можете через форму обратной связи на сайте или связавшись с нами через раздел Контакты.
